卷积神经网络：LeNet-5

article/2025/7/28 13:49:51

2021SC@SDUSC

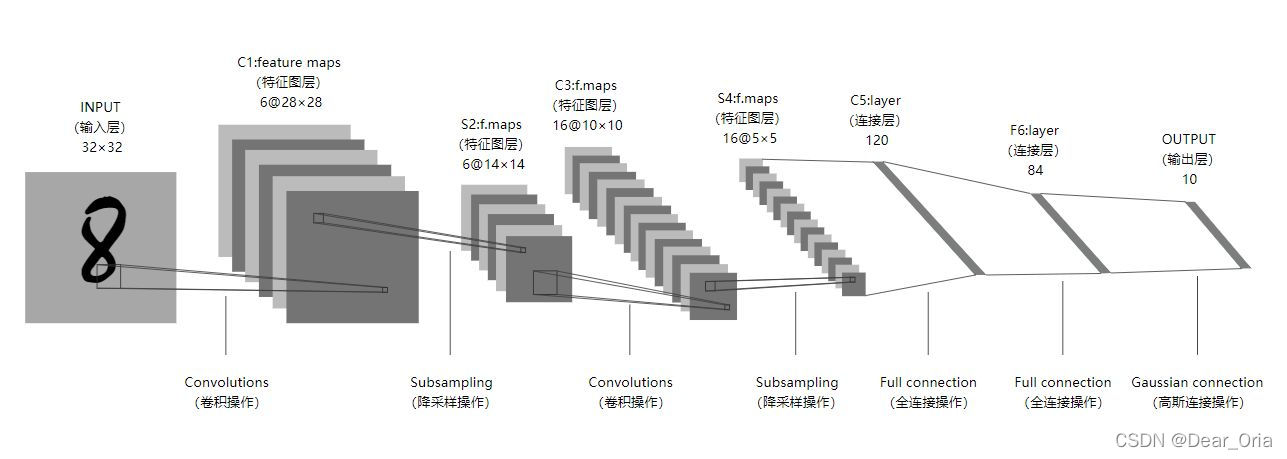

LeNet-5卷积神经网络的整体框架：

特征映射：一幅图在经过卷积操作后得到结果称为特征图。

LeNet-5共有8层，包含输入层，每层都包含可训练参数；每个层有多个特征映射(，每个特征映射通过一种卷积核（或者叫滤波器）提取输入的一种特征，然后每个特征映射有多个神经元。C层代表的是卷积层，通过卷积操作，可以使原信号特征增强，并且降低噪音。 S层是一个降采样层，利用图像局部相关性的原理，对图像进行子抽样，可以减少数据处理量同时保留有用信息。

计算公式：输入图像的大小为nxn，卷积核的大小为mxm，步长为s，为输入图像两端填补p个零（zero padding），那么卷积操作之后输出的大小为（n - m + 2p) / s + 1。

1. LeNet-5结构：

1.1 First Layer

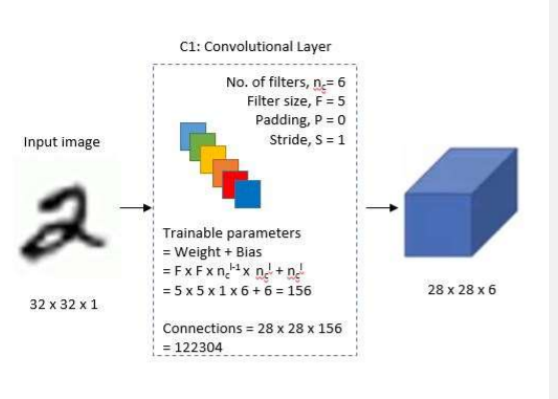

LeNet-5的输入是一个32×32灰度图像，它通过第一个卷积层，带有6个特征图或过滤器，大小为5x5，步长为1。图像的尺寸从32x32x1变为28x28x6。
在这里插入图片描述
1.2Second Layer

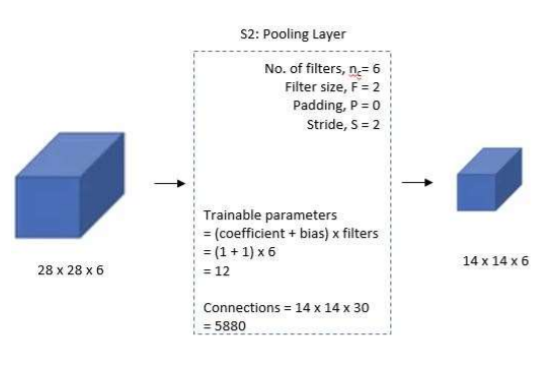

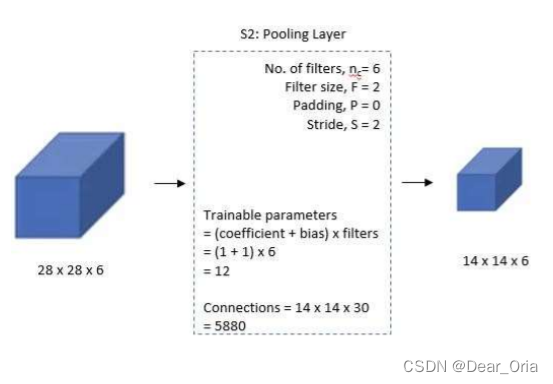

LeNet-5应用平均池化层或分采样层，过滤器大小为2x2，步长为2。得到的图像维数将减少到14x14x6。

1.3Third Layer

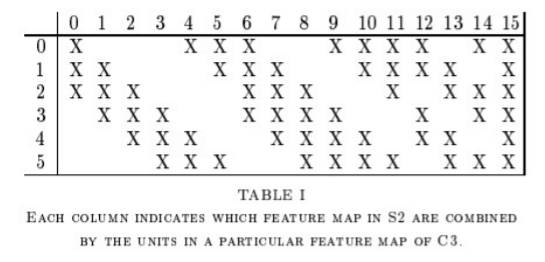

第二个卷积层，16个特征图大小为5x5，步幅为1。在该层中，16个feature map中只有10个连接到上一层的6个feature map，如下图所示。
在这里插入图片描述
1.4Fourth Layer

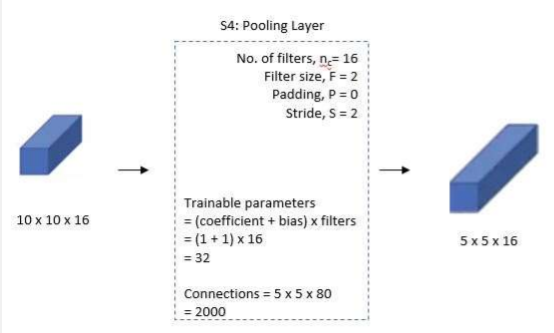

第四层(S4)也是平均池化层，过滤器大小为2x2,步幅为2。这一层和第二层(S2)一样，除了它有16个特征映射，所以输出将减少到5x5x16。

1.5Fifth Layer

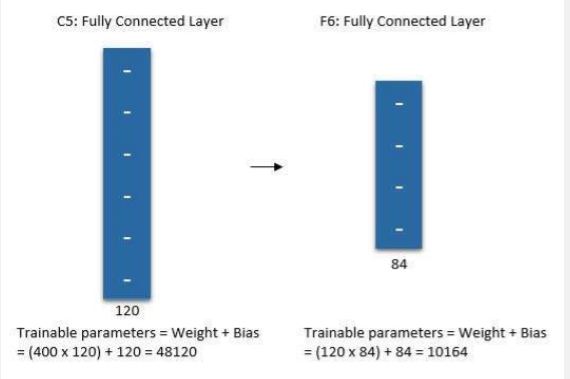

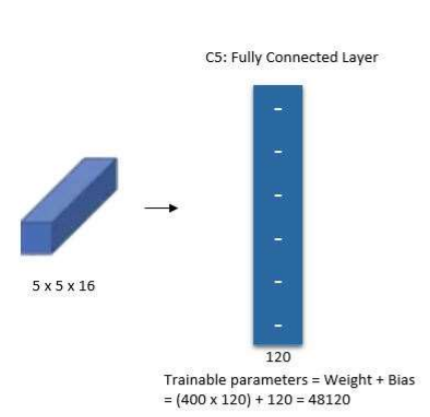

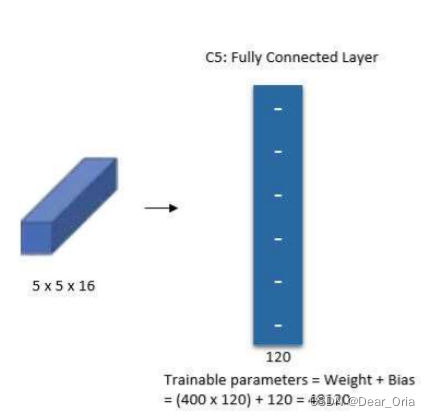

第五层(C5)是一个全连接的卷积层，有120个特征映射，每个特征映射的大小为1×1。 C5中的120个单元每一个都连接到第四层S4中的所有400个节点(5x5x16)。
在这里插入图片描述
1.6Sixth Layer

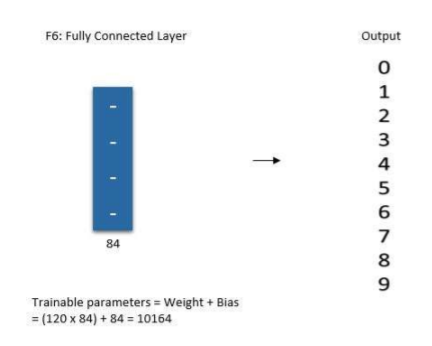

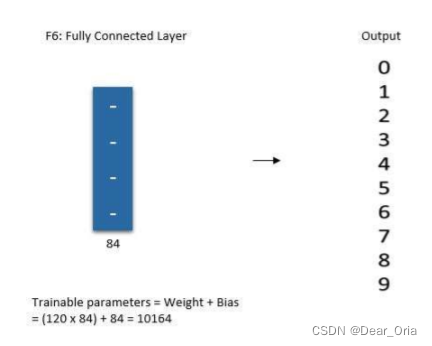

第六层是84个单元的全连接层(F6)。

1.7Output Layer
最后，有一个全连接的输出层y，有10个可能的值，对应于从0到9的数字。

2. LeNet-5的总结如下

在这里插入图片描述

3.LeNet-5 代码实现

import pandas as pd
import numpy as np
np.random.seed(1337) # for reproducibilityfrom keras import backend as K
from keras.models import Sequential
from keras.layers.core import Dense, Dropout, Activation, Flatten
from keras.layers.convolutional import Convolution2D, MaxPooling2D
from keras.utils import np_utils# 输入图片
img_rows, img_cols = 28, 28batch_size = 128 # 在每个优化步骤中使用的图像数量
nb_classes = 10 # 每位数一个类
nb_epoch = 70 # 使用整个数据进行学习的次数  # 读取训练和测试数据集
train = pd.read_csv("../input/train.csv").values
test  = pd.read_csv("../input/test.csv").values# Check Keras backend
if(K.image_dim_ordering()=="th"):# Reshape the data to be used by a Theano CNN. # (nb_of_samples, nb_of_color_channels, img_width, img_heigh)X_train = train[:, 1:].reshape(train.shape[0], 1, img_rows, img_cols)X_test = test.reshape(test.shape[0], 1, img_rows, img_cols)in_shape = (1, img_rows, img_cols)
else:# Reshape the data to be used by a Tensorflow CNN. # (nb_of_samples, img_width, img_heigh, nb_of_color_channels)X_train = train[:, 1:].reshape(train.shape[0], img_rows, img_cols, 1)X_test = test.reshape(test.shape[0], img_rows, img_cols, 1)in_shape = (img_rows, img_cols, 1)
y_train = train[:, 0] # 第一个数据是label(已经从X_train中删除)  # 转换成 [0;1] 之间的浮点数
X_train = X_train.astype('float32')
X_test = X_test.astype('float32')
X_train /= 255
X_test /= 255#将类向量转换为二进制类矩阵
Y_train = np_utils.to_categorical(y_train, nb_classes)#显示形状检查
print('X_train shape:', X_train.shape)
print('Y_train shape:', Y_train.shape)
print('X_test shape:', X_test.shape)model = Sequential()model.add(Convolution2D(12, 5, 5, activation = 'relu', input_shape=in_shape, init='he_normal'))model.add(MaxPooling2D(pool_size=(2, 2)))model.add(Convolution2D(25, 5, 5, activation = 'relu', init='he_normal'))model.add(MaxPooling2D(pool_size=(2, 2)))model.add(Flatten())
model.add(Dense(180, activation = 'relu', init='he_normal'))
model.add(Dropout(0.5))
model.add(Dense(100, activation = 'relu', init='he_normal'))
model.add(Dropout(0.5))
model.add(Dense(nb_classes, activation = 'softmax', init='he_normal')) #最后一层，每个类有一个输出model.compile(loss='categorical_crossentropy', optimizer='adamax', metrics=["accuracy"])# 让模型学习
model.fit(X_train, Y_train, batch_size=batch_size, nb_epoch=nb_epoch, verbose=1)# 预测X_test的标签
yPred = model.predict_classes(X_test)# Save prediction
np.savetxt('mnist-pred.csv', np.c_[range(1,len(yPred)+1),yPred], delimiter=',', header = 'ImageId,Label', comments = '', fmt='%d')
