上次的文章，小白介绍了如何在Quartus上面创建编译一个工程，以一个计数器为例！但是在实际的工程中，仿真往往更加的重要。小白呢，喜欢用Quartus调用Modelsim来进行仿真。下面就介绍如何在Quartus中生成仿真测试文件的模板？如何调用Modelsim进行仿真？如何看波形？

接上文：

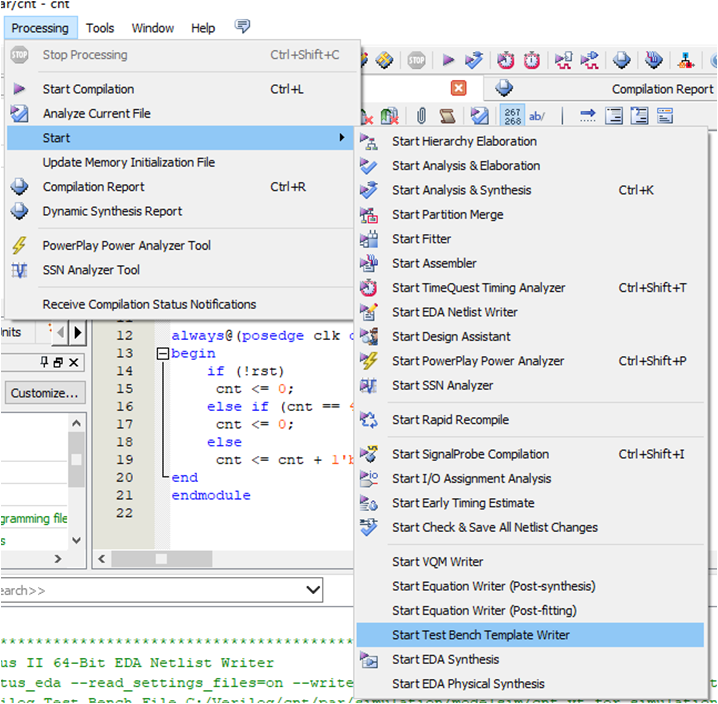

4-1：选择processing中的start，点击Start Test Bench,如下图所示，这样就可以生成仿真模板了，注意这只是模板，还是得去进行修改。

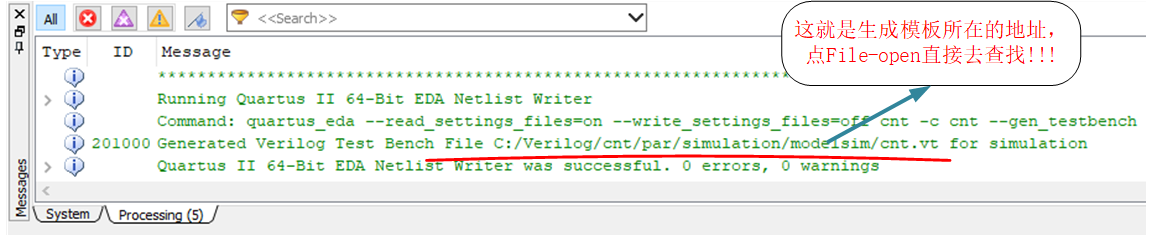

 4-2：生成仿真模板后，查看仿真模板的生成路径，在下图所示，打开仿真模板就是cnt.vt文件。你可能打开了相应的路径，但是找不到cnt.vt文件，这是只需要点击All Fires！！！就是第二张图蓝条显示的地方，如下图所示。

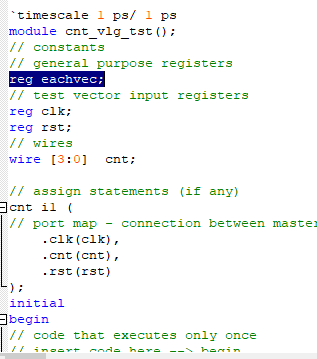

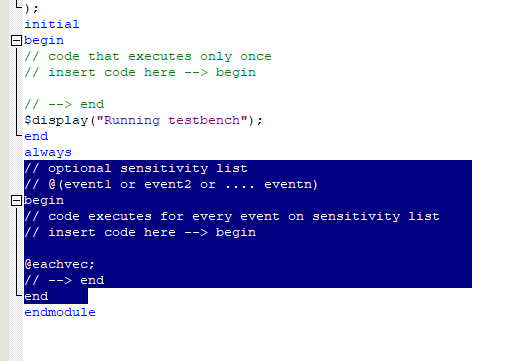

 4-3：打开之后，将小白所选中的地方，删除掉！！！选中的地方如下图所示。

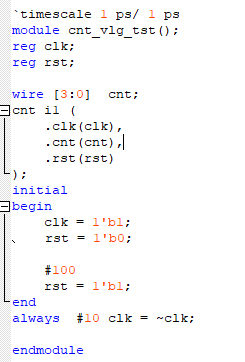

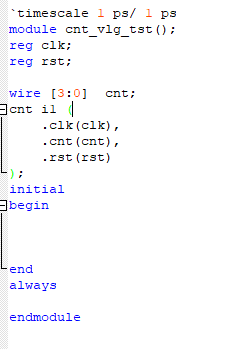

 记住这些选中的地方是要删除掉的！！！其他注释的地方可以删除也可以不删除！！！为了使同学门更好的了解模板的结构，小白将删除后的结果附在下图！！！注意啊，这只是模板！！！

 4-4：现在来添加仿真文件，这个得自己编写，小白将本次编写的计数器仿真代码附在下面，同学们可以参考参考。记得module后的端口名-cnt_vlg_tst，这个后面会有用，双击端口名，可以全选，右键选择复制。

在rst = 1'b1;的下一行加上

#1000 $stop; //过1000ns后，仿真自动停止，就是：

    rst = 1'b1;#1000 $stop;end

always  #10 clk = ~clk;  //它的意思是每过10ns，时钟翻转一次，周期即是20ns,就是50MHZ.

5：到此为止，本次计数器的仿真模板环节就结束了，下面就是如何添加仿真模板？如何调用Modelsim?

 5-1:第一步呢，还是先保存，一定要保存！！！然后点击Aaaignments中的Settings，会出现以下界面。

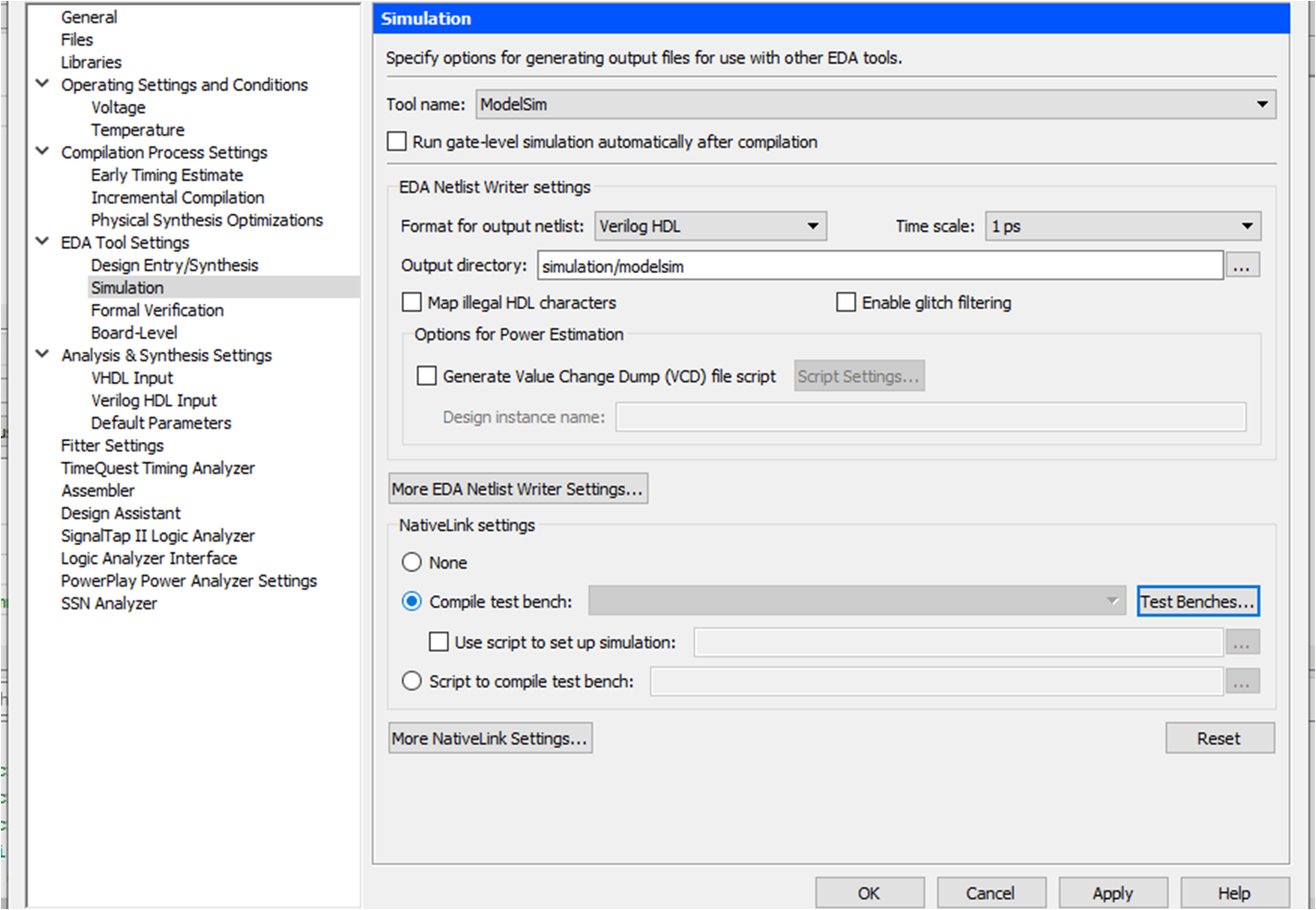

 5-2：这就是出现的界面，点击蓝色的小圆点，选择Test Benches。

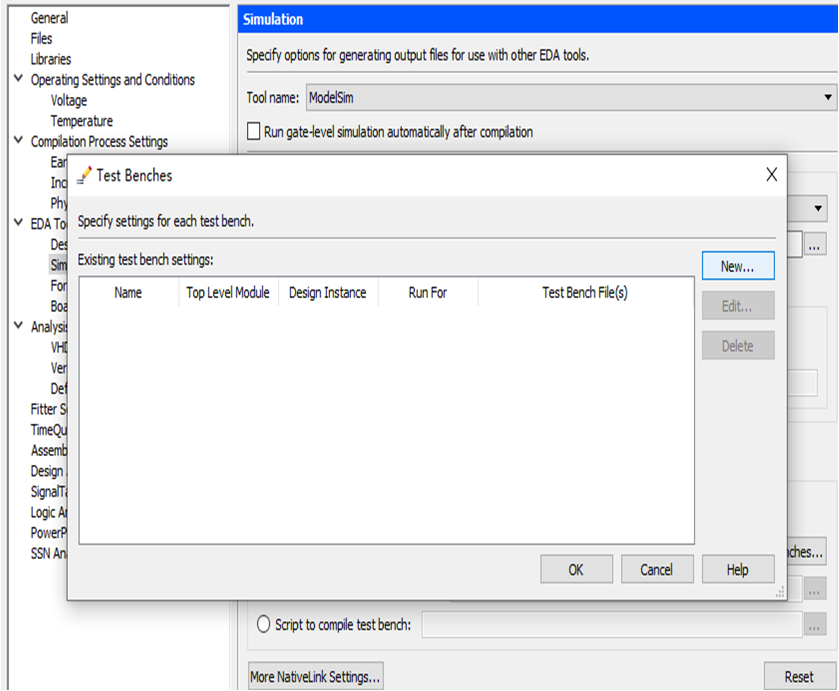

 5-3：这就是选择后的界面，点击New...

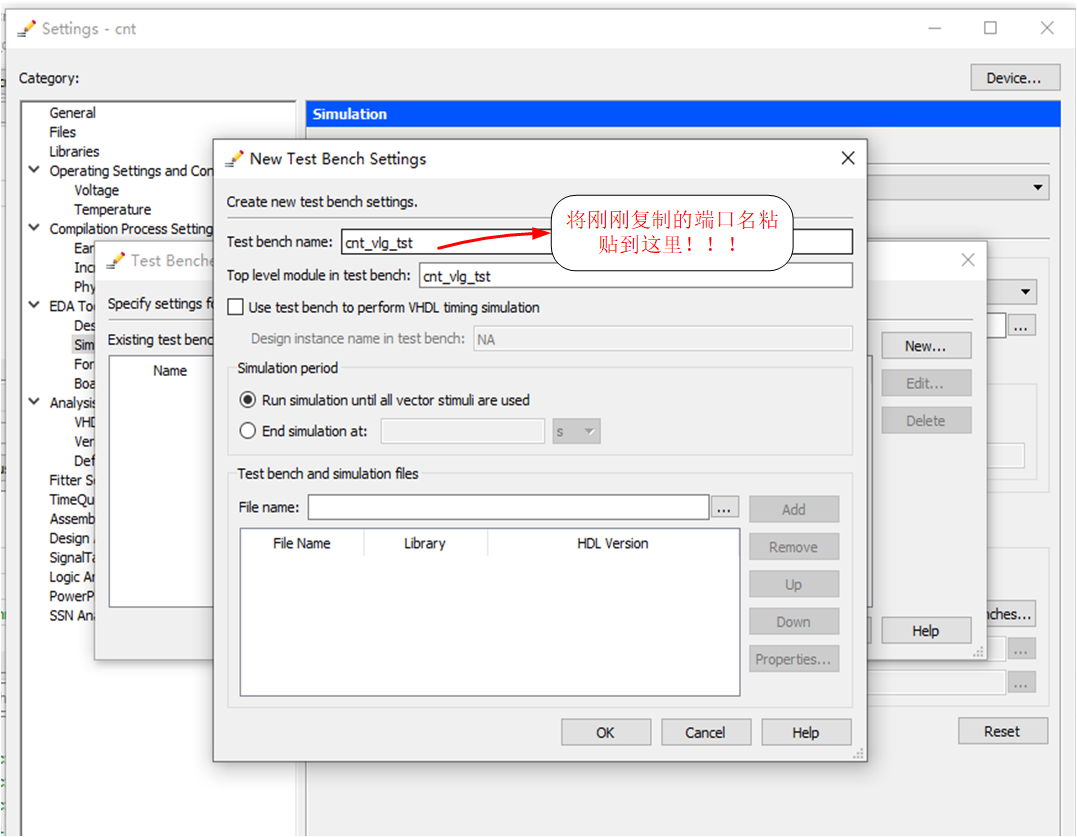

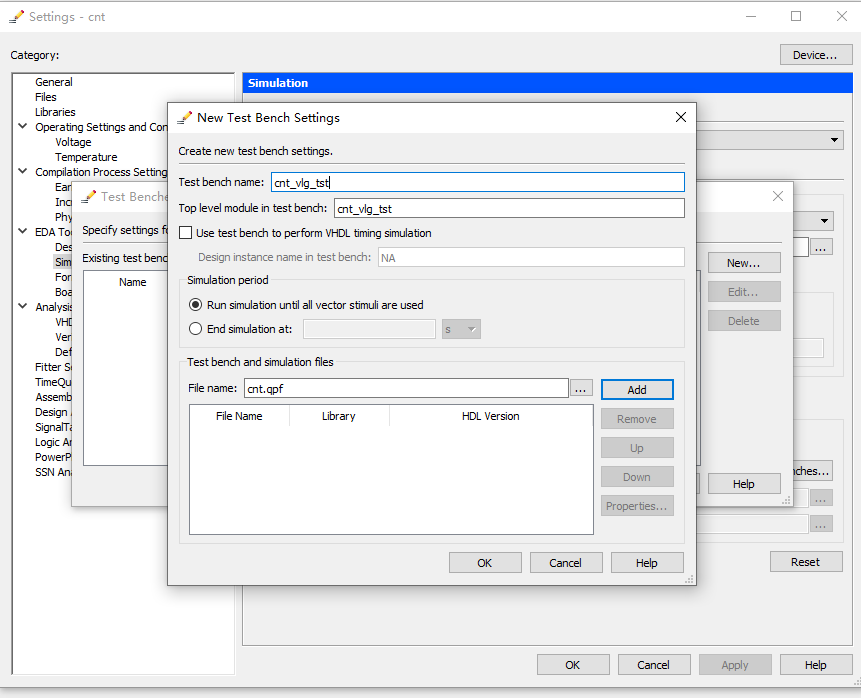

 5-4:点击之后会出现以下界面，然后我们将刚刚复制的端口名，放到Test bench name:里。

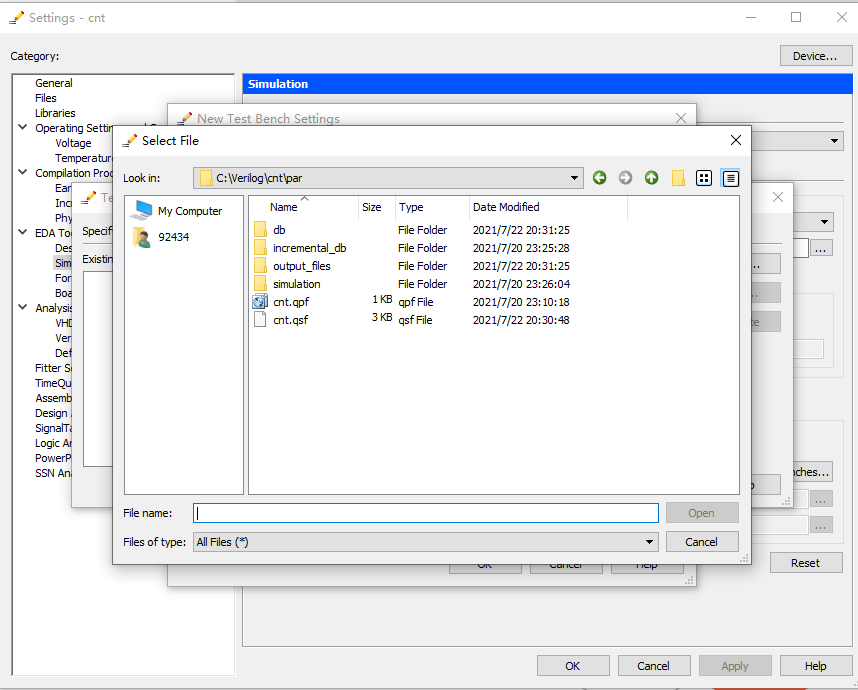

 5-5：点击File name:后的三个点...   会出现以下界面，选择cnt.qbf，就是那个带图标的文件。选择后，点击open。

 5-6：点击完后，然后点击Add。

 5-7：点玩后，点击OK,点三次OK，这种连点OK是不是超爽！！！好了，点完之后，再次点击start compile！！！

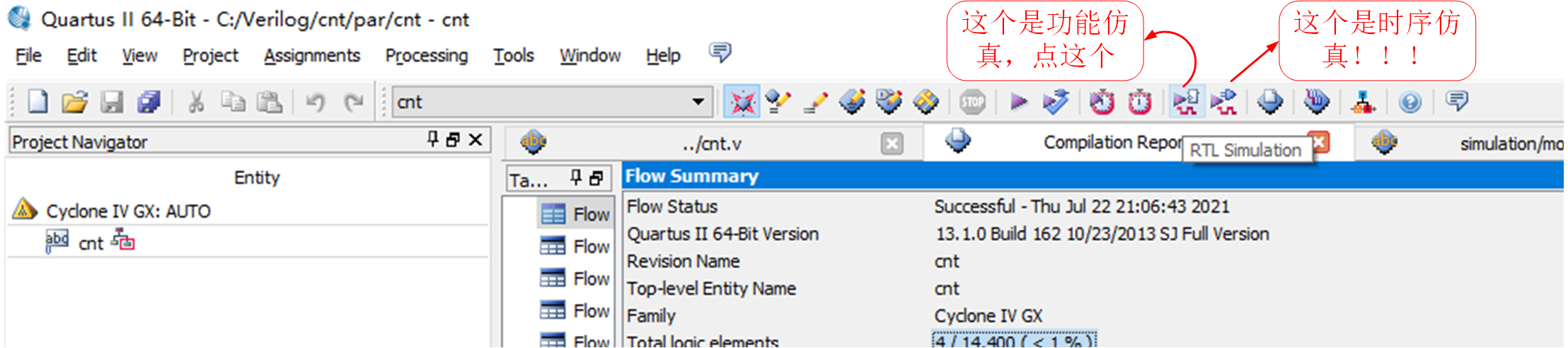

5-8：点击完编译之后，我们只要点击功能仿真就行了，如何点击，如下图所示！！！点击完后，我们就等着就行了，不要着急啊！！！

6：此时等待Modelsim自己跳出来，不要急，就让Modelsim自己运行完毕，然后会出现以下界面：

 这个界面就是modelsim我们所仿真的界面，到这步，我们就成功了！！！

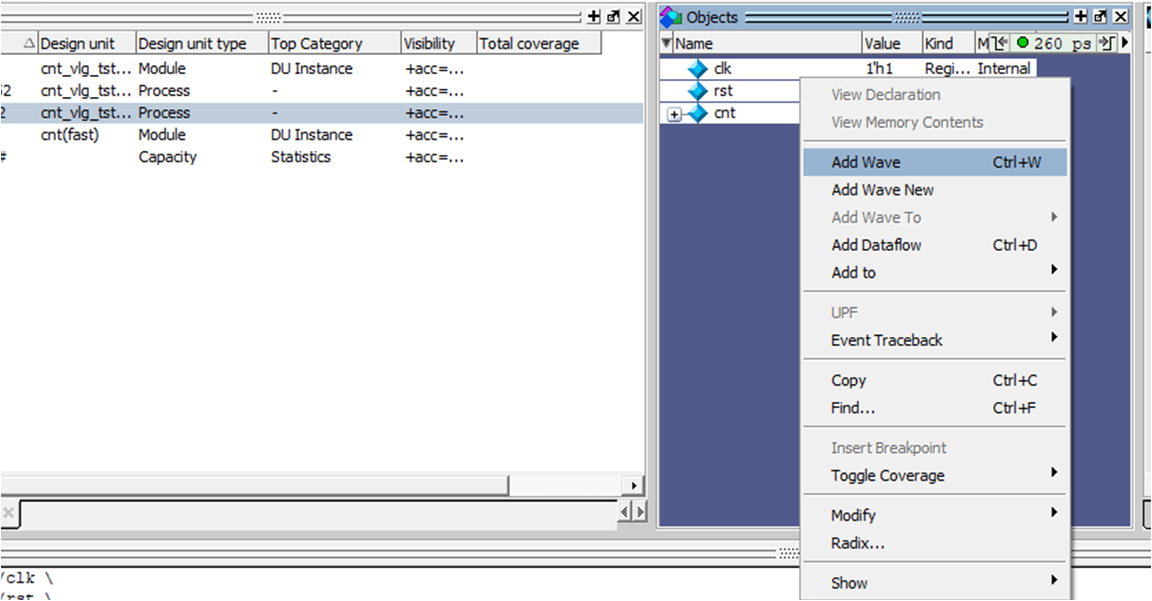

6-1：然后我们添加信号，看波形！！！按住ctrl，选择这三个

信号，右键点击Add Wave，即可添加信号，打开查看波形的窗口！！！

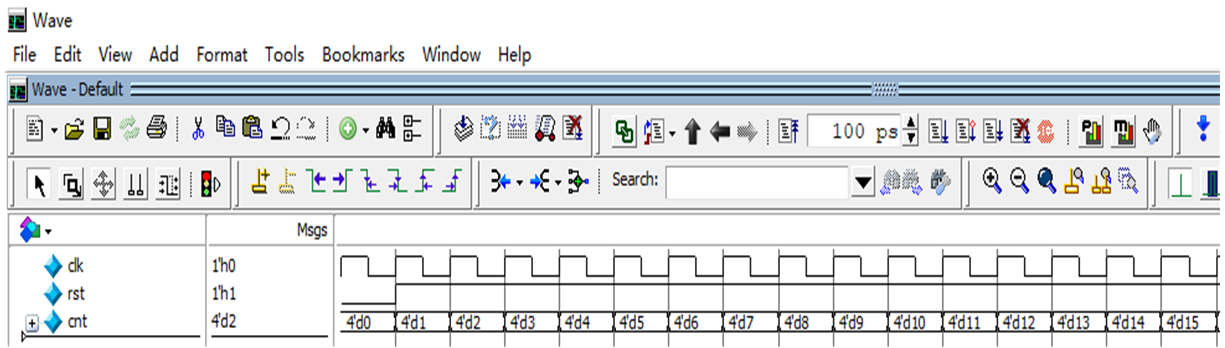

 6-2:这就是本次仿真的结果，可以看到计数器在每个上升沿处加1，直到15，计数器清零，重新计数，本次入门级结束！！！
