一、D触发器的简介

1. D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。
2. 因此，D触发器在数字系统和计算机中有着广泛的应用。触发器具有两个稳定状态，即"0"和"1"，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。
3. D触发器有集成触发器和门电路组成的触发器。触发方式有电平触发和边沿触发两种，前者在CP(时钟脉冲)=1时即可触发，后者多在CP的前沿（正跳变0→1）触发。
4. D触发器的次态取决于触发前D端的状态，即次态=D。因此，它具有置0、置1两种功能。
5. 对于边沿D触发器，由于在CP=1期间电路具有维持阻塞作用，所以在CP=1期间，D端的数据状态变化，不会影响触发器的输出状态。
6. D触发器应用很广，可用做数字信号的寄存，移位寄存，分频和波形发生器等等。

二、 Quartus-II设计D触发器并验证

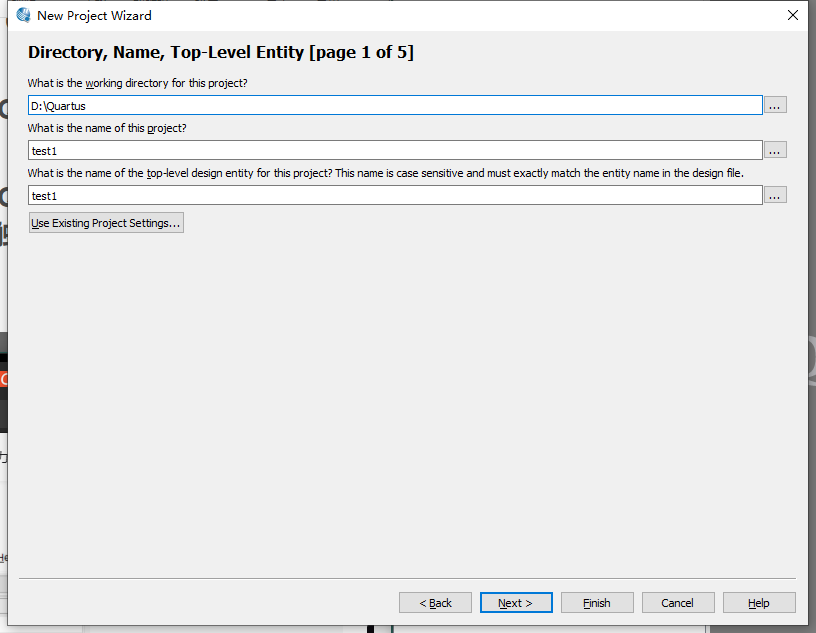

新建一个项目

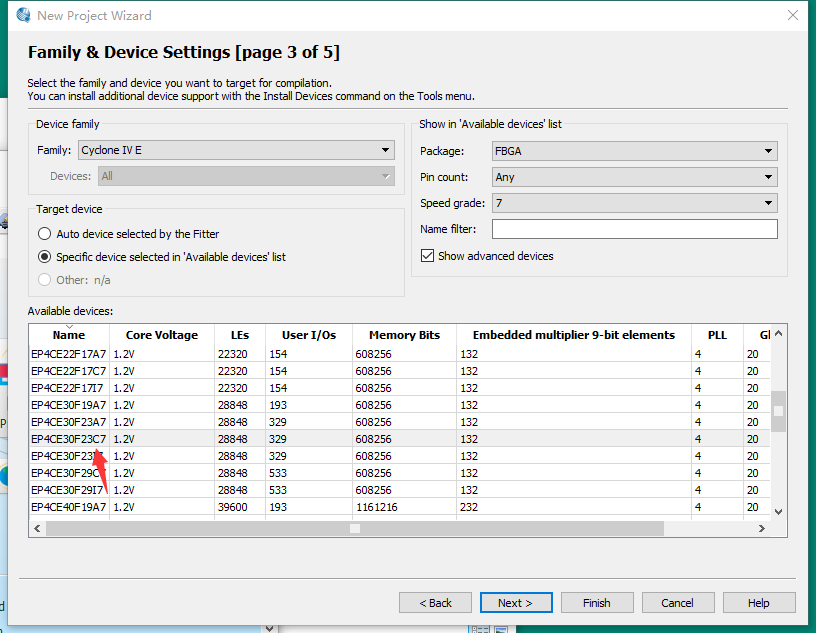

选择对应的版本

新建一个文件

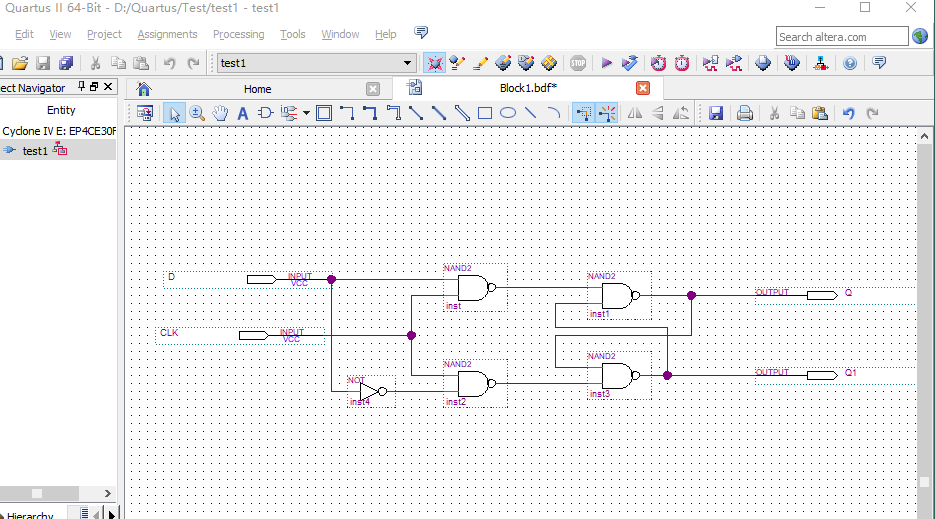

在文件中添加nand2、input、output等 并用导线连接

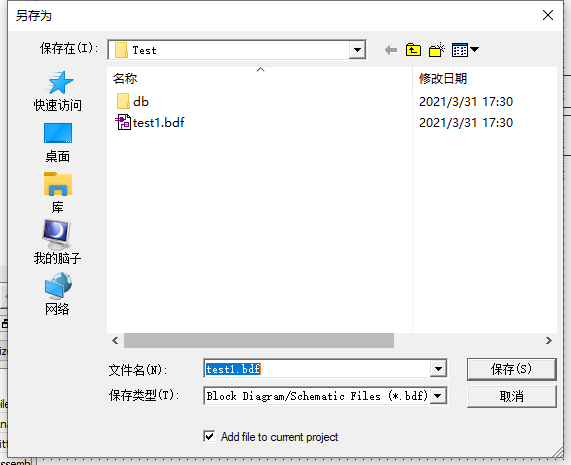

选择将图另存为

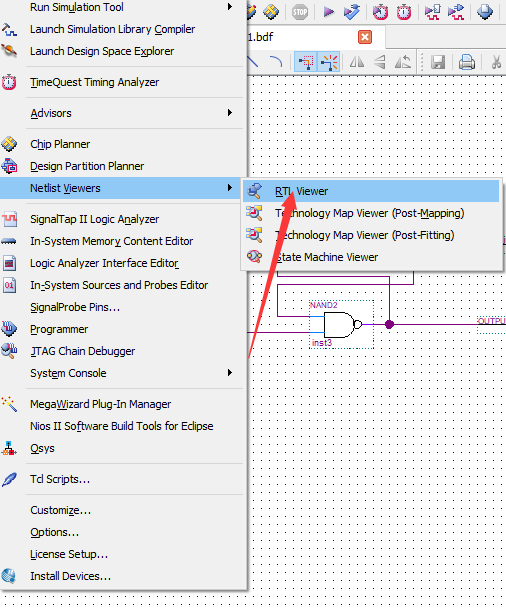

然后选择BTI功能

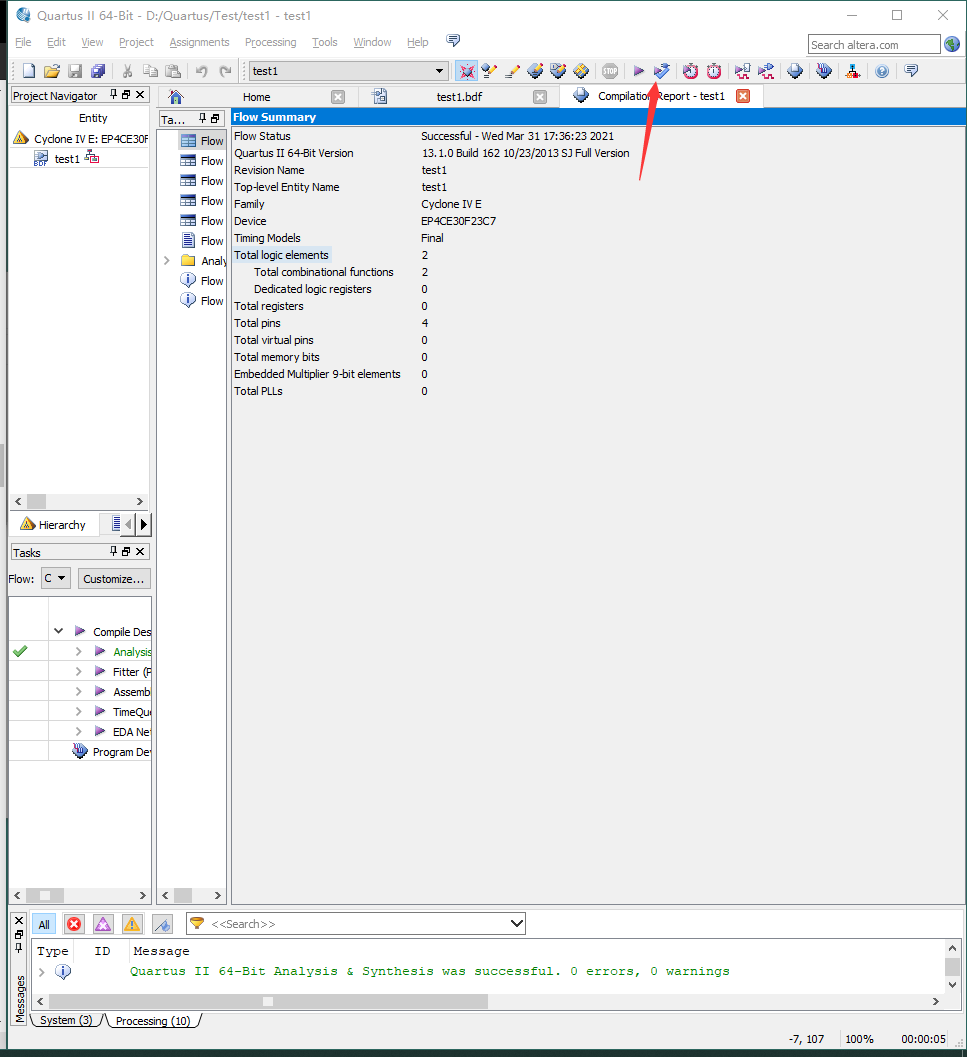

分析编译

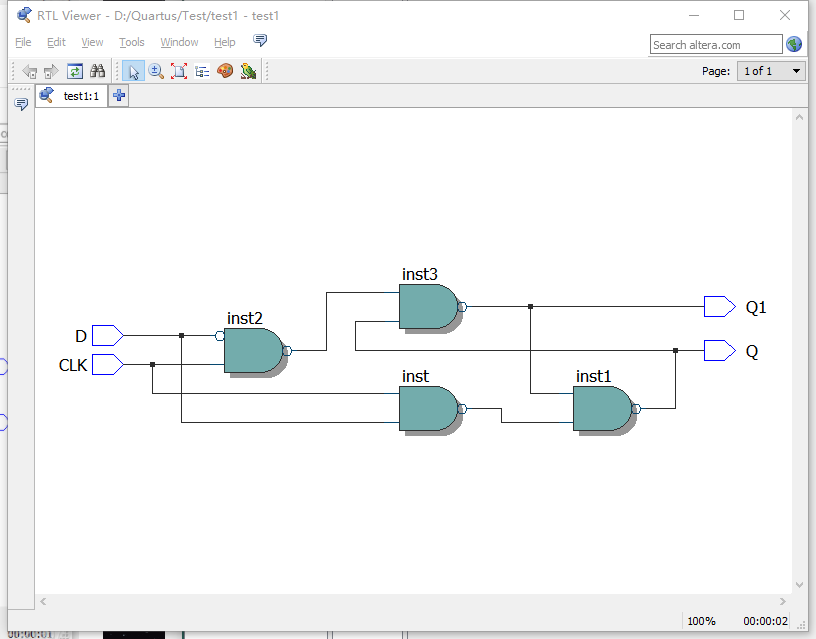

可以看到图像

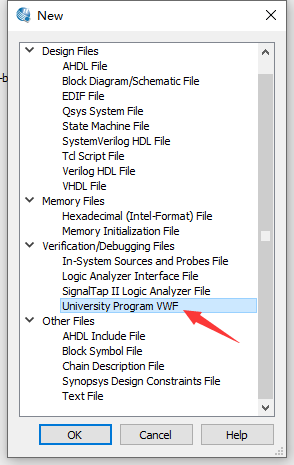

再选择新建一个文件

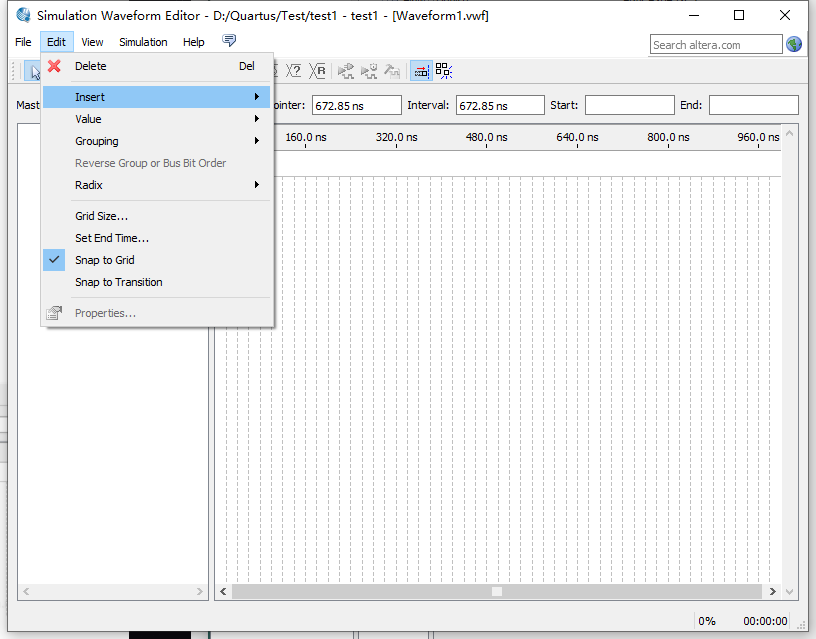

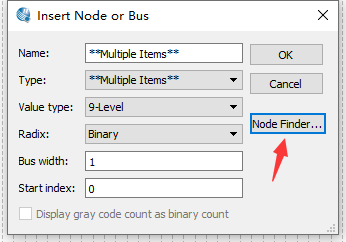

选择inset

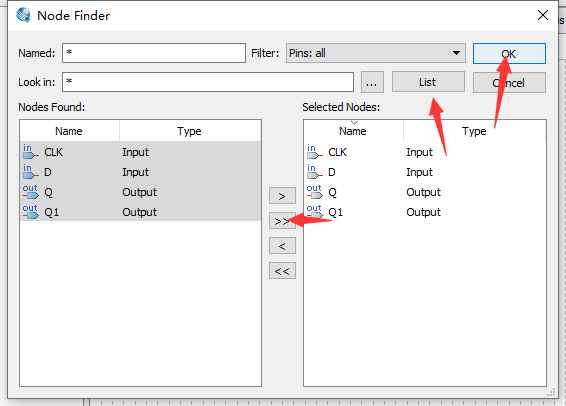

设置如下

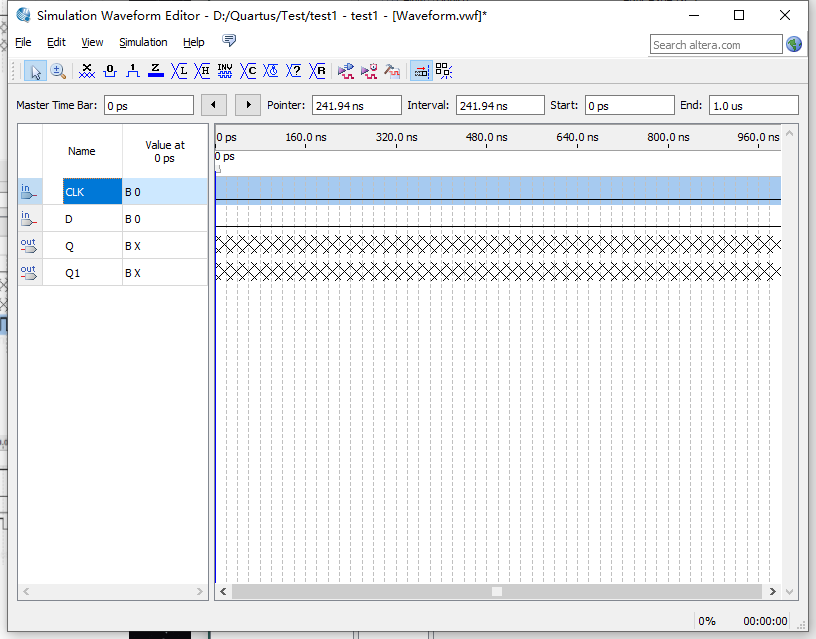

选择CLK设置波形

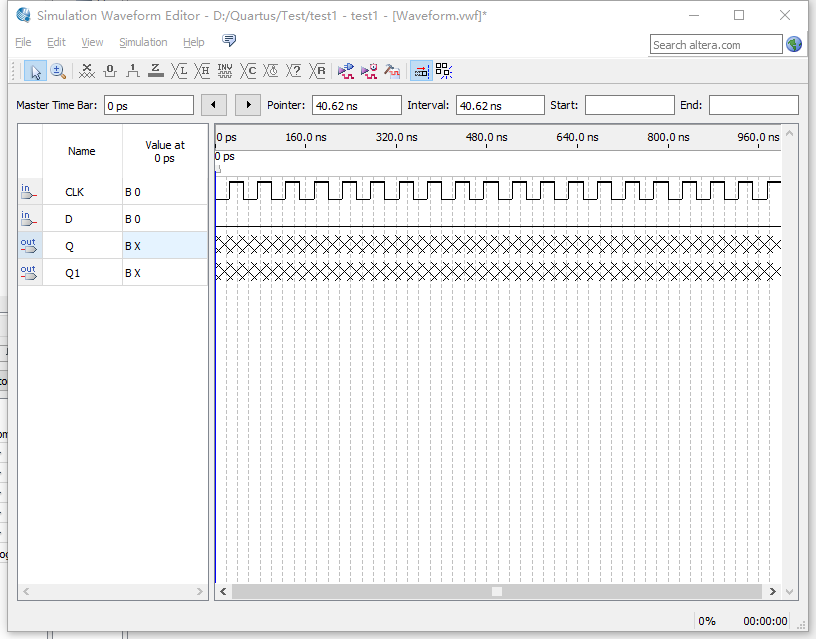

设置Q、Q_n的波形

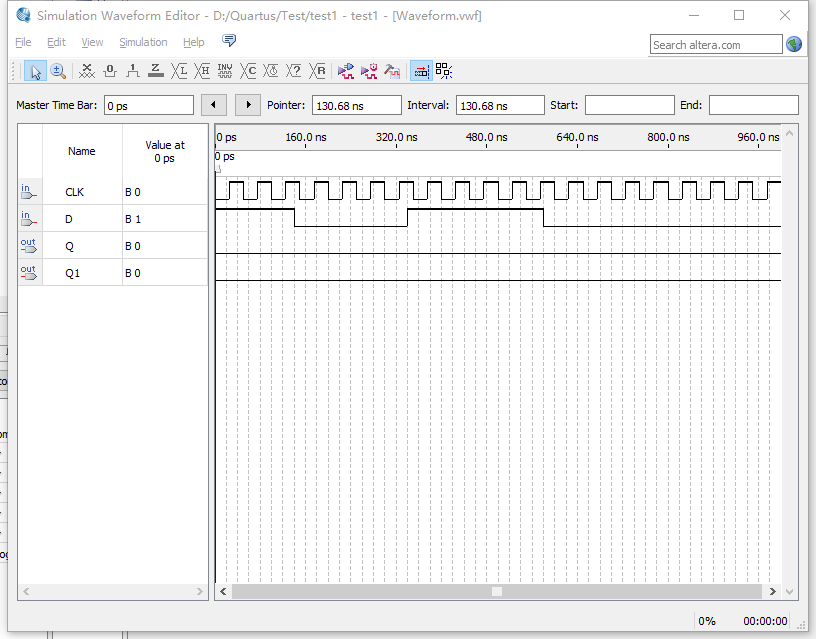

进行仿真

三、Quartus-II调用D触发器并验证

创建工程同上，调用D触发器

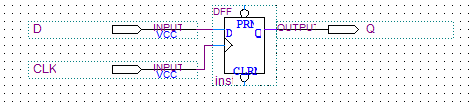

添加各组件连接后

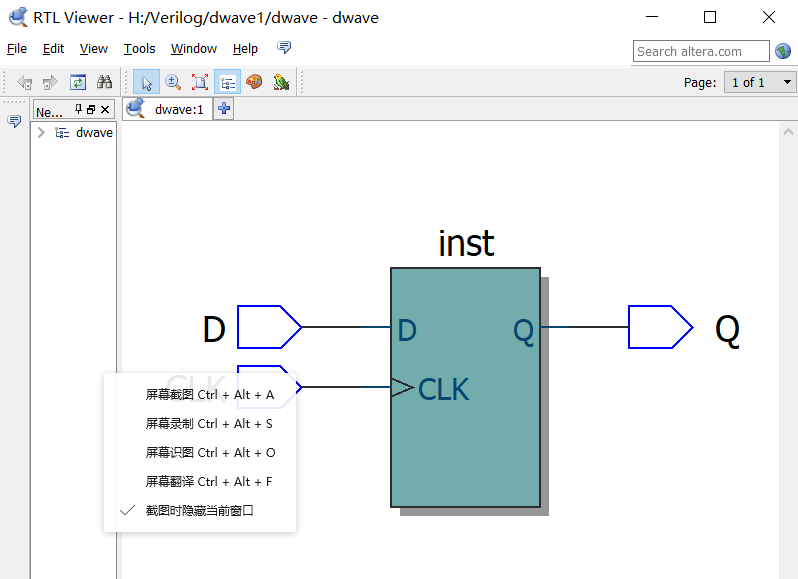

RTL视图

设置好的波形图

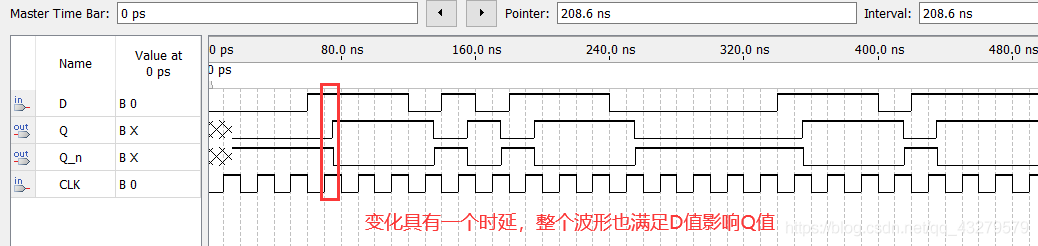

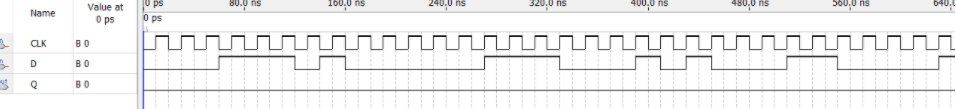

时序仿真结果图
