Quartus II 工具安装一般分为两个部分，首先是开发工具本身的安装，其次就是器件库的安装，我们可以根据我们的需要选择相应的器件库来安装，这里我们使用Cyclone IV的FPGA，即安装Cyclone器件库即可。

第一步：打开我们的软件安装文件夹找到安装文件，双击打开，如下图。

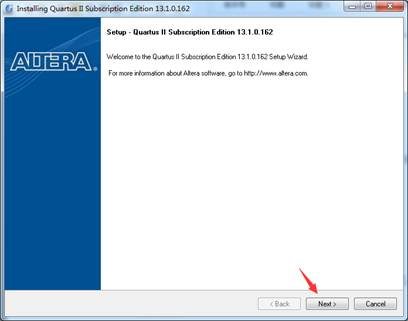

第二步：弹出如下对话框，点击Next下一步。



第三步：弹出如下对话框，选择”I accept the agreement”，再点击Next。

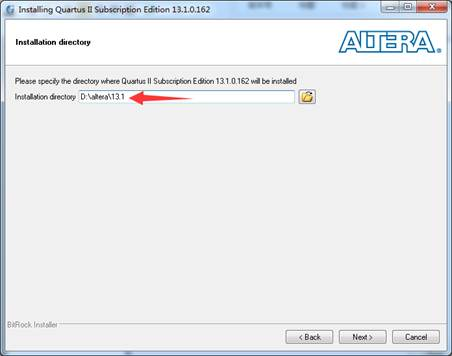

第四步：选择安装路径，这里我们选择安装在了D盘目录D:\altera\13.1下。

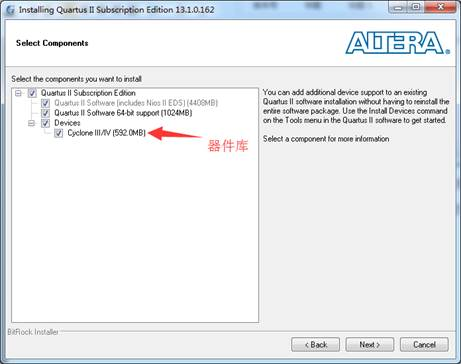

第五步：选择安装工具及器件。我们提供的安装包里包含Cyclone的器件库文件cyclone-13.1.0.162.qdz。这里将器件库文件和Quartus安装工具放在同一文件夹内，这样当我们执行到第五步的时候，就会提示安装器件库，如下图选中全部项，其中最后一项即选中了要安装的器件库。然后点击Next。

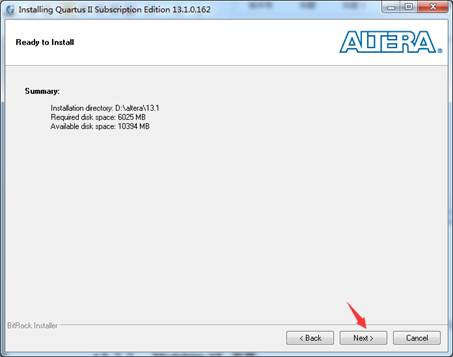

第六步：弹出对话框提示，当前安装需要及可提供的空间大小，继续Next。

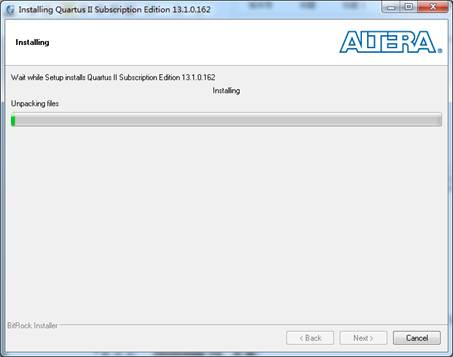

第七步：等待安装，这段时间比较长，大约10-20分钟，安装完成点击Next。

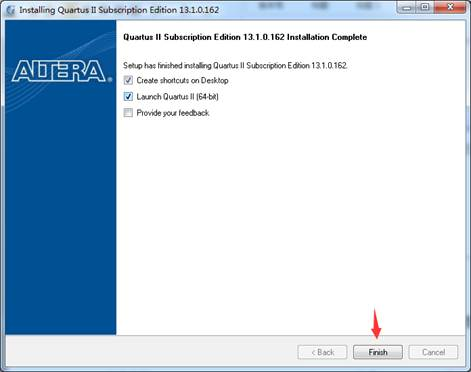

第八步：完成安装，点击finish。



第九步：安装其他器件库，前面已经安装了Cylone器件库，这里我们以安装MAX II，MAX V器件库为例。步骤如下，打开开始菜单，找到Altera文件夹下，如图，打开Device Installer。

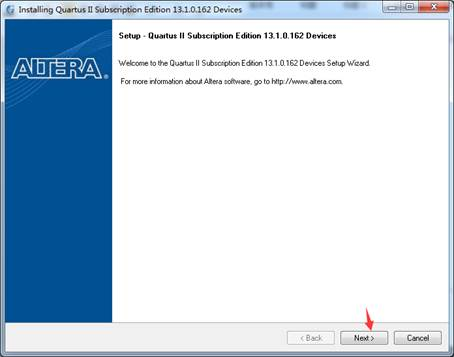

第十步：弹出器件库安装对话框，点击Next。

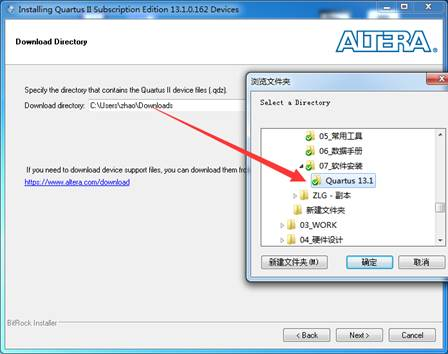

第十一步：找到器件库所存放的路径，点击Next。

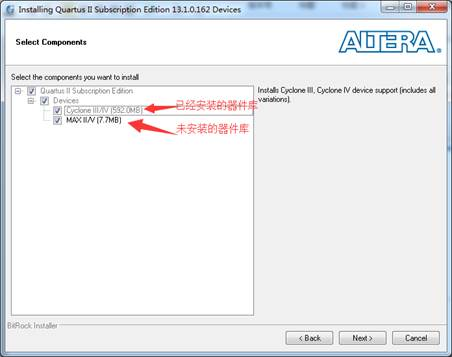

第十二步：选择相应器件库安装，如图，其中灰色为已安装了的器件库，显示黑色的MAX II/V为未安装器件库，我们勾选上，点击Next。

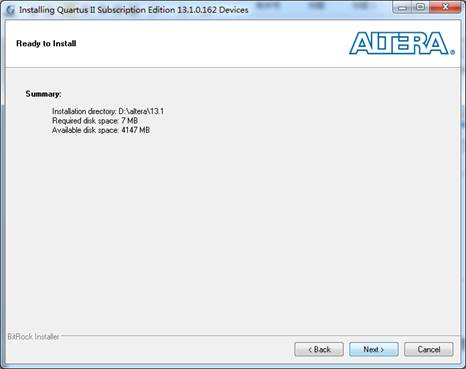

第十三步：弹出对话框，确认安装空间是否足够，点击Next。



第十四步：弹出对话框，点击Finish，完成器件库安装。
