辅线1_硬件知识_内存接口概念

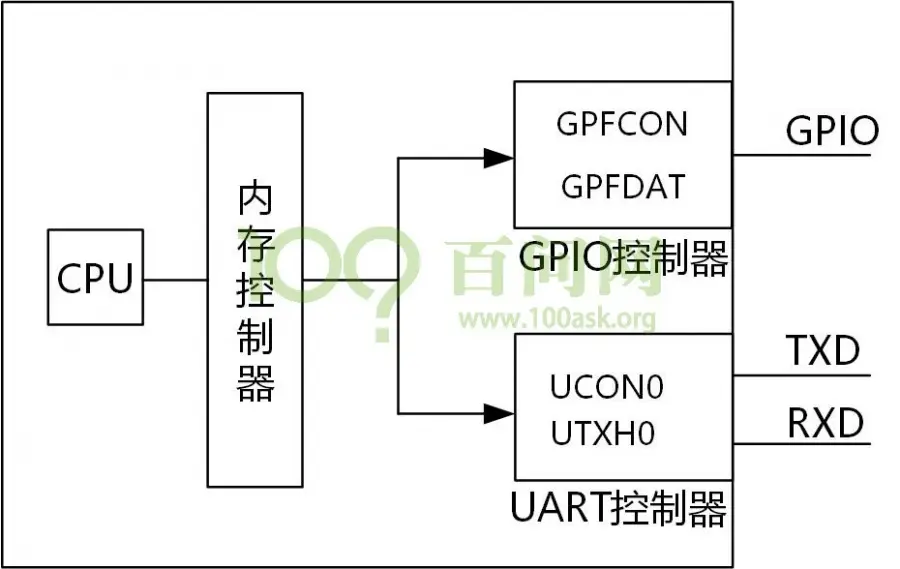

如图是S3C2440是个片上系统，有GPIO控制器（接有GPIO管脚）,有串口控制器 (接有TXD RXD引脚)。

在这里插入图片描述
配置GPIO控制器相应的寄存器，即可让引脚输出高低电平；配置UART控制器相应的寄存器，即可让引脚输出波形。前者相对简单，类似门电路，后者相对复杂，属于协议类接口。类似的协议类接口还有iic、iis、spi等。对于CPU是不管什么接口的，它只写相应的寄存器，由控制器根据寄存器的配置去控制具体的引脚。

那么CPU是如何访问各个不同的寄存器的呢？

CPU只管发出一个地址，内存控制器根据该地址选择不同的模块，然后从模块中得到数据或者发送数据到模块中。

前面的GPIO/门电路接口、协议类接口，都不会把地址输出到外部，接下来的内存类接口，会把地址输出到外部，比如Nor Flash、网卡、SDRAM。

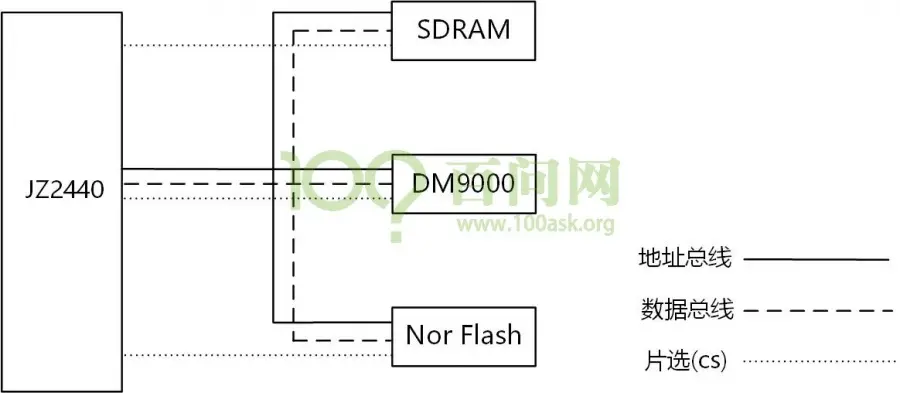

如图，SDRAM、DM9000网卡、Nor Flash都接在JZ2440的数据总线和地址总线上，CPU把数据和地址发送出去，然后内存控制器根据片选信号选择相应的设备接收地址和数据信号，互不干扰。

在这里插入图片描述
片选信号和地址的关系怎么确定？

这个是由2440芯片特性决定的。

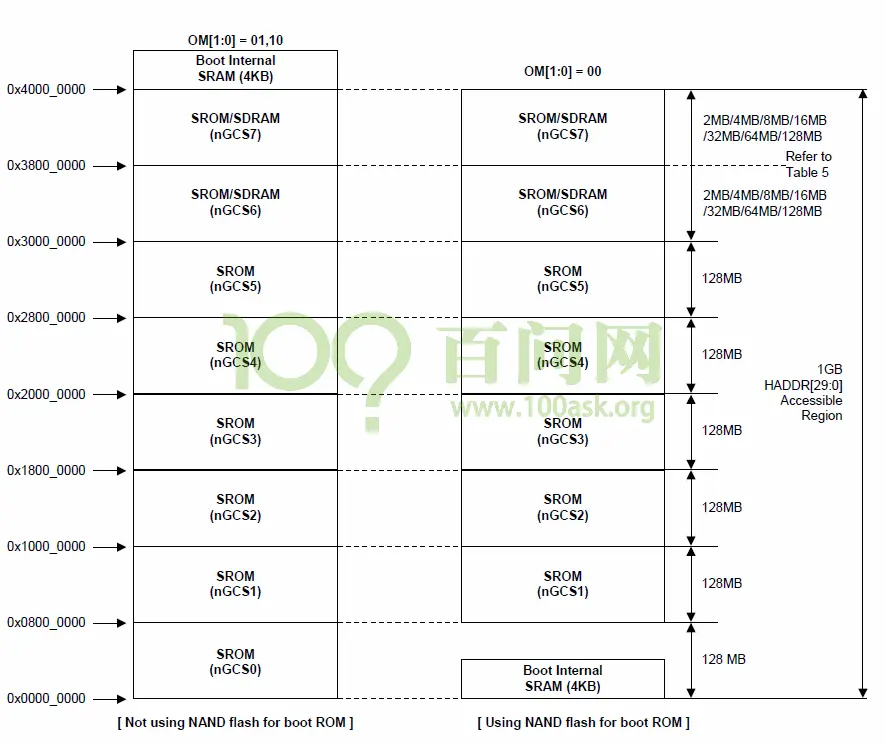

在这里插入图片描述
当选择Nor Flash启动时，CPU发出的指令的地址范围处于0x0000000 - 0x08000000，内存控制器就会使nGCS0处于低电平（片选引脚被选中），Nor Flash被选中。

当CPU发出的指令的地址范围处于0x20000000 - 0x28000000，内存控制器就会使nGCS4处于低电平（片选引脚被选中），网卡被选中。

当CPU发出的指令的地址范围处于0x30000000 - 0x38000000，内存控制器就会使nGCS6处于低电平（片选引脚被选中），SDRAM被选中。

内存控制器根据不同的地址地址范围，发出不同的片选引脚，只有被片选引脚选中的芯片才能正常工作，不被选中的芯片就像不存在一样，不工作。

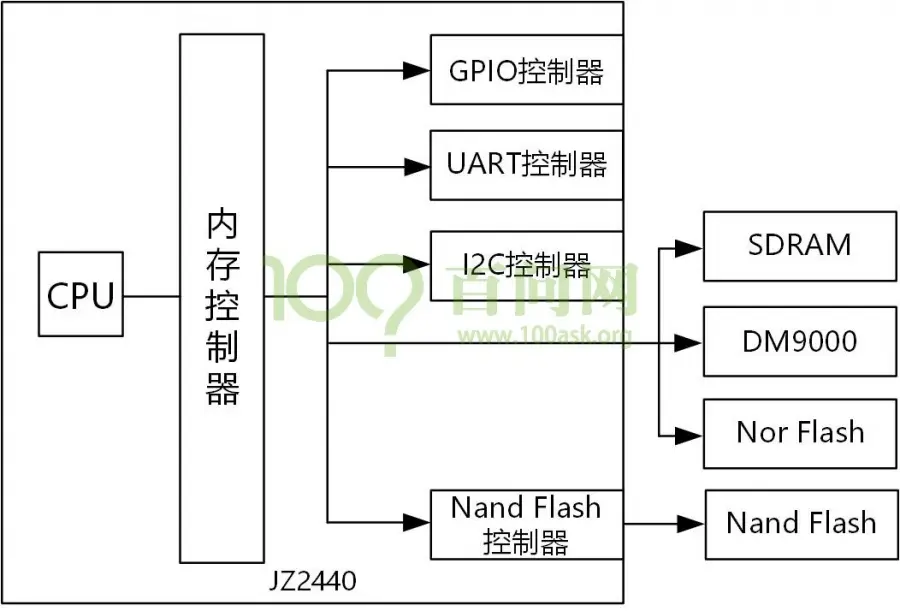

GPIO/门电路接口、协议类接口、内存类接口都属于CPU的统一编址。对于Nand Flash，在原理图上它的地址线并没有连接到CPU，因此它不参与CPU的统一编址。但它的数据线也接到了数据总线上，为了防止干扰，它也有一个片选信号(CE)。当CPU访问Nand Flash时，Nand Flash控制器才会片选Nand Flash，让其接收数据总线上的数据。

在这里插入图片描述
再来看下Nor Flash的空间，0x00000000 * 0x08000000，为128M，即每一个片选信号可以选择的空间是128M=2^27，也就需要A0、A1……A26，共27根地址线。CPU发出的32位地址线，内存控制器根据地址范围，片选上相应的bank，并将地址转化为27位。
