内存控制器（内存接口设备）

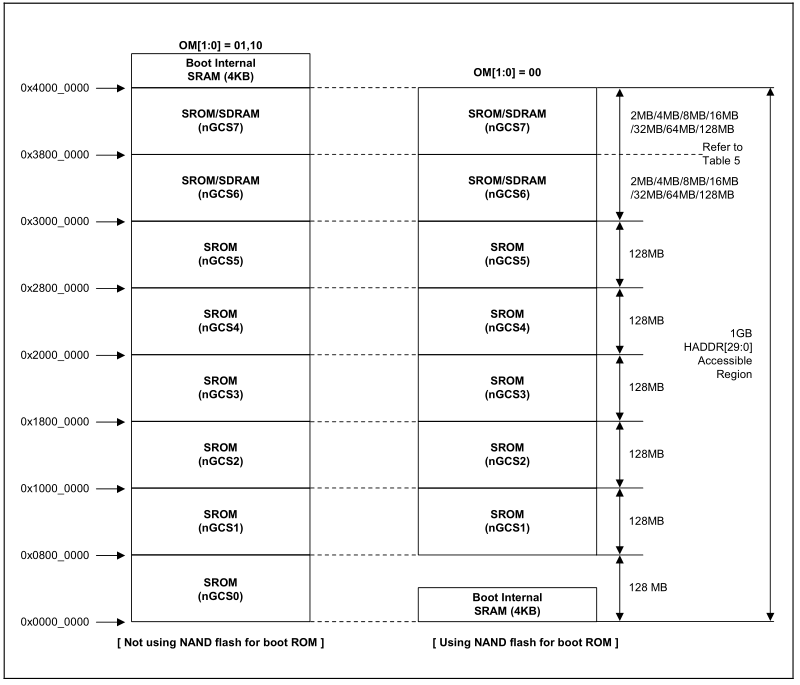

地址处于不同的范围，会发出不同的片选引脚，换句话说，SOC外接的不同内存芯片，会有不同的地址范围。
CPU统一编址包括GPIO，各种协议类接口控制器（UART，I2C…），内存设备接口，nand flash控制器（nand flash芯片本身不受cpu统一编址）。每个片选信号可选择的地址范围空间为128M，至少需要27条地址线。
CPU发送32为地址 -> 内存控制器 -> 发出27为地址信号和片选信号
时序图分析
可编程访问周期

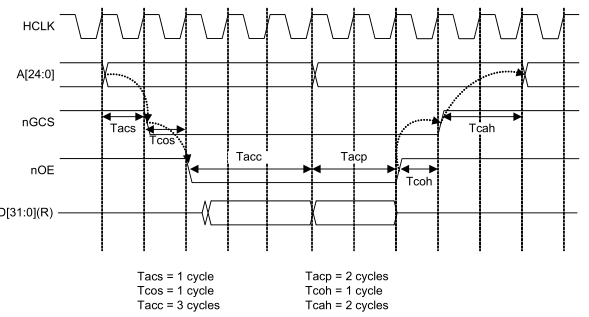

2440读时序图

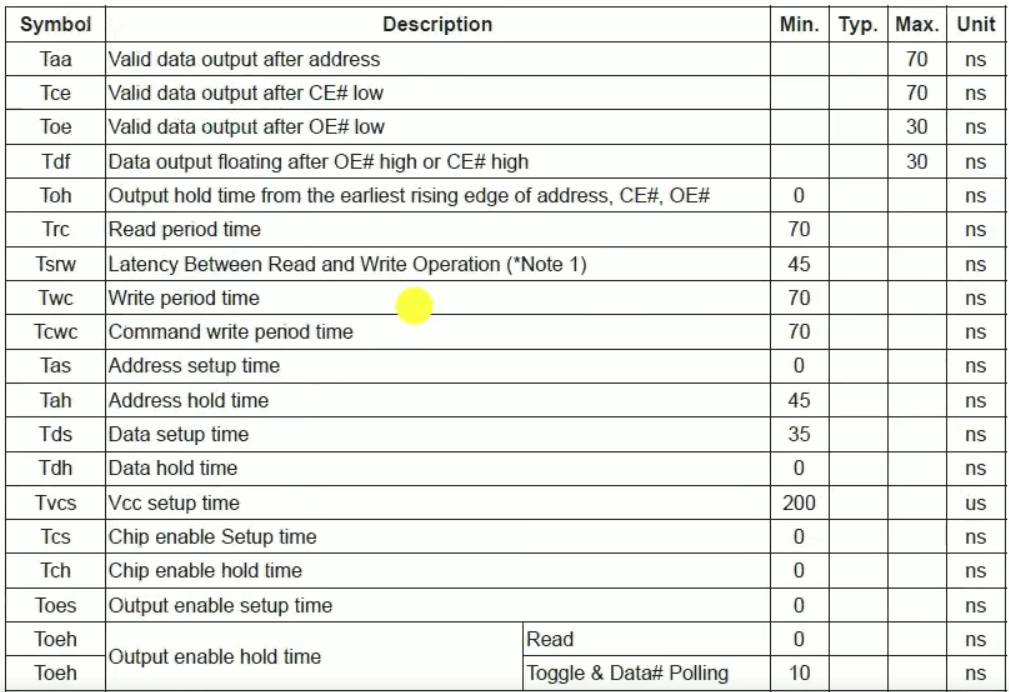

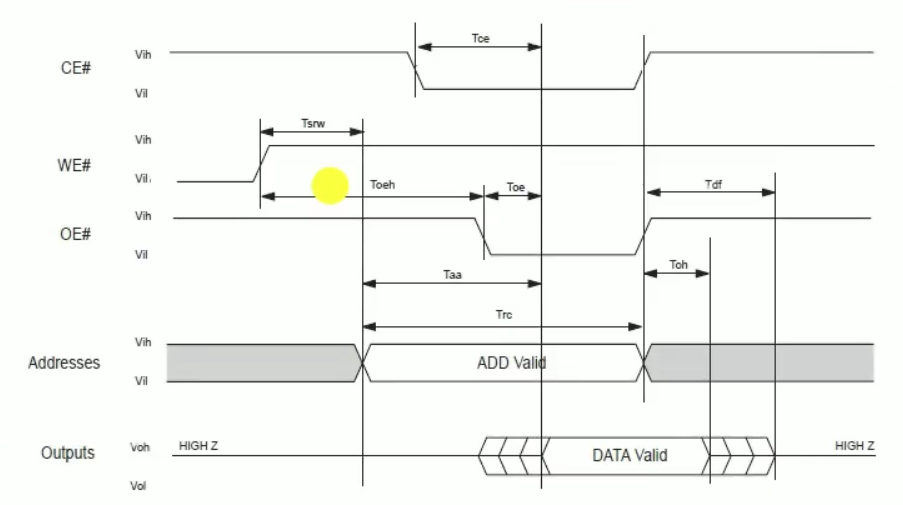

Nor Flash芯片时序图
要根据内存芯片手册，修改时序图中的各种值。芯片默认值都是最保险的，无法发挥cpu的性能。
为简单起见，我们设置2440芯片片选（CE#）读信号（OE#）地址信号同时发出，保持70nm
内存控制器相关寄存器（Nor Flash）
总线位宽和等待控制寄存器

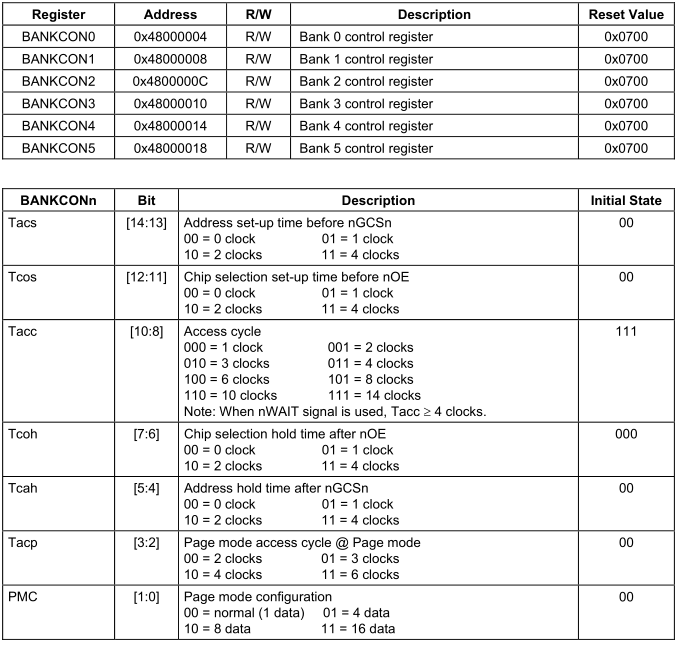

Bank控制寄存器
设置Tacc[10:8] = 100
init.c
#include "s3c2440_soc.h"void bank0_tacc_set(int val)
{BANKCON0 = val << 8;
}
init.h
#ifndef _INIT_H
#define _INIT_Hvoid bank0_tacc_set(int val);#endif
uart.c
#include "s3c2440_soc.h"/* 115200,8n1 */
void uart0_init()
{/* 设置引脚用于串口 *//* GPH2,3用于TxD0, RxD0 */GPHCON &= ~((3<<4) | (3<<6));GPHCON |= ((2<<4) | (2<<6));GPHUP &= ~((1<<2) | (1<<3)); /* 使能内部上拉 *//* 设置波特率 *//* UBRDIVn = (int)( UART clock / ( buad rate x 16) ) –1* UART clock = 50M* UBRDIVn = (int)( 50000000 / ( 115200 x 16) ) –1 = 26*/UCON0 = 0x00000005; /* PCLK,中断/查询模式 */UBRDIV0 = 26;/* 设置数据格式 */ULCON0 = 0x00000003; /* 8n1: 8个数据位, 无较验位, 1个停止位 *//* */}int putchar(int c)
{/* UTRSTAT0 *//* UTXH0 */while (!(UTRSTAT0 & (1<<2)));UTXH0 = (unsigned char)c;}int getchar(void)
{while (!(UTRSTAT0 & (1<<0)));return URXH0;
}int puts(const char *s)
{while (*s){putchar(*s);s++;}
}
uart.h
#ifndef _UART_H
#define _UART_Hvoid uart0_init();
int putchar(int c);
int getchar(void);
int puts(const char *s);#endif
main.c
#include "s3c2440_soc.h"
#include "uart.h"
#include "init.h"int main(void)
{unsigned char c;uart0_init();puts("Enter the Tacc val: \n\r");while(1){c = getchar();putchar(c);if (c >= '0' && c <= '7'){bank0_tacc_set(c - '0');led_test();}else{puts("Error, val should between 0~7\n\r");puts("Enter the Tacc val: \n\r");}}return 0;
}
设置将程序烧写到nor flash上，设置为nor启动，用串口设置不同的值，观察灯的闪烁。
SDRAM基础知识
看本专栏《内存SDRAM》
2440内存控制器设置
我们SDRAM的地址是在Bnak6上

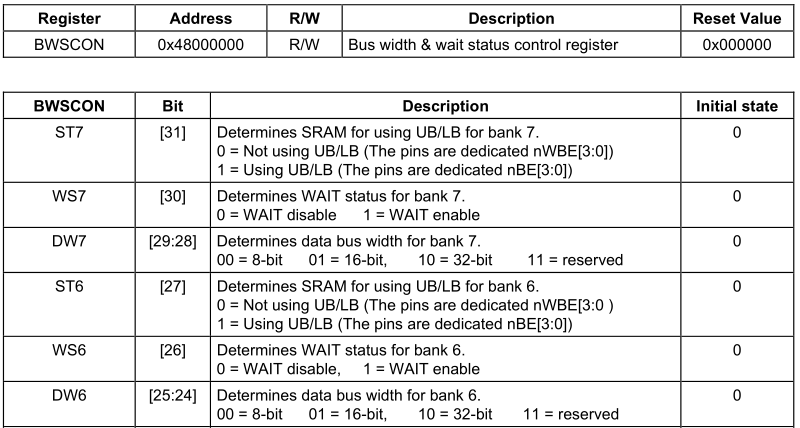

- 我们用两个芯片位宽位16位的SDRAM芯片，组成32位物理位宽 DW6[25:24] = 10 。
- 当cpu发出读写信号，芯片还是没有准备好数据，可以向cpu发送一个wait信号，我们不需要，WS6[26] = 0
- 读写是否精确到byte。不需要，读出一个32位数据，内存控制器选择byte即可。ST6[26] = 0

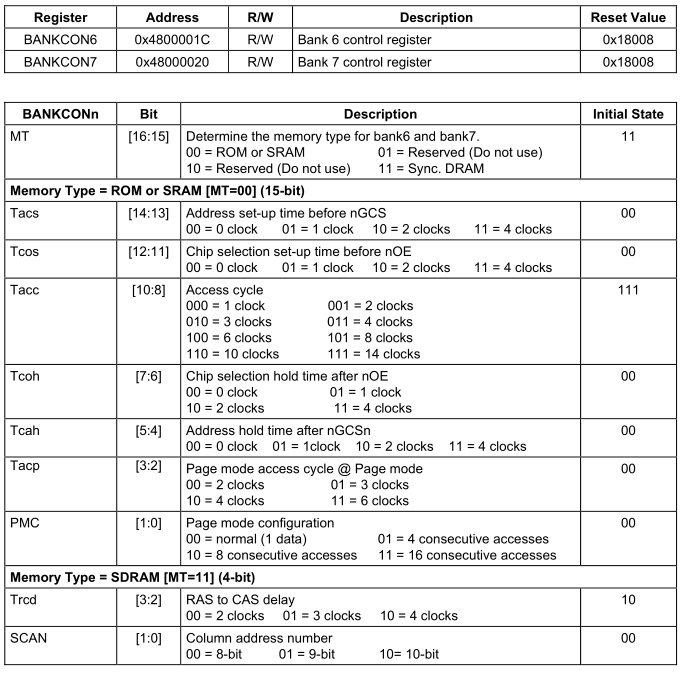

设置SDRAM，只需要设置MT[16:15]、Trcd[3:2]、SCAN[1:0]。
SCAN[1:0]：列地址，查看芯片手册，得到9位。
Trcd[3:2]：行地址和列地址之间delay多长时间。看芯片手册时20ns
SDRAM在使用过程中需要不断去刷新它

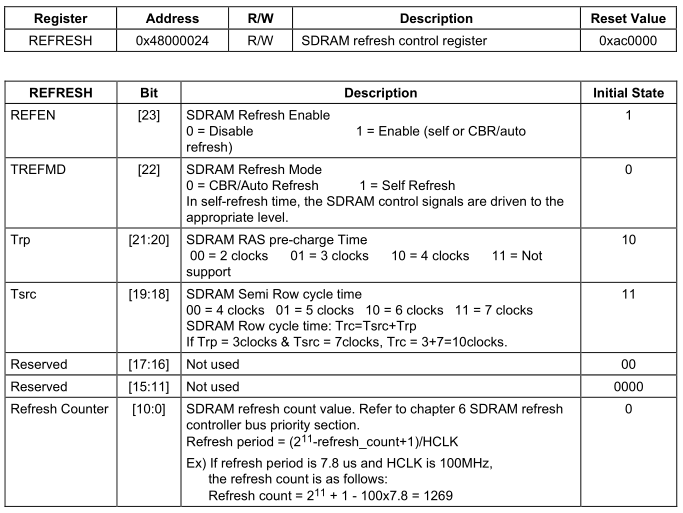

刷新寄存器
使能刷新，自动刷新
Refresh Counter[10:0] :

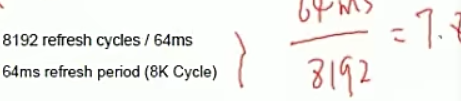

查看芯片手册，可以算到1269

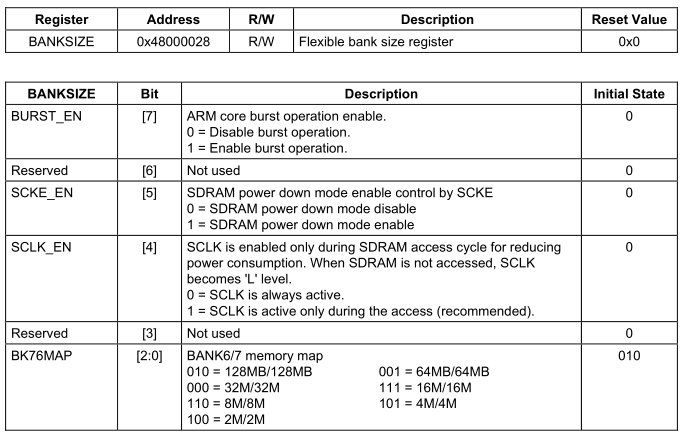

CL[6:4]:sdram收到列地址后，等一会才会返回数据
SDRAM测试程序
在SDRAM中写一个值，再读取，测试是否正确。
init.c init.h
#include "s3c2440_soc.h"void sdram_init(void)
{BWSCON = 0x22000000;BANKCON6 = 0x18001;BANKCON7 = 0x18001;REFRESH = 0x8404f5;BANKSIZE = 0xb1;MRSRB6 = 0x20;MRSRB7 = 0x20;
}int sdram_test(void)
{volatile unsigned char *p = (volatile unsigned char *)0x30000000;int i;// write sdramfor (i = 0; i < 1000; i++)p[i] = 0x55;// read sdramfor (i = 0; i < 1000; i++)if (p[i] != 0x55)return -1;return 0;
}
#ifndef _INIT_H
#define _INIT_Hvoid sdram_init(void);
int sdram_test(void);#endif
main.c
#include "s3c2440_soc.h"
#include "uart.h"
#include "init.h"int main(void)
{uart0_init();sdram_init();if (sdram_test() == 0)led_test();return 0;
}
