前言

以前一直使用PowerDesigner做数据库模型设计，由于工作需要，要求使用易博龙ER/Studio做数据库模型设计。因为发现网上关于ER/Studio中文使用教程比较少，学习官方文档还需要一定的时间和门槛，故自己就想总结了一篇快速入门文档，以便来者。（如果您有一定数据库设计基础，并想深入了解ER/Studio建议您学习官方文档）

本文使用的ER/Studio版本：ER/Studio Version 8.0.2

一、创建逻辑模型

1、打开ER/Studio后，选择：File>New，打开如下界面，选择Draw a new data model。

如上图：1表示新创建数据模型，2表示逆向数据库中已存在的模型，3表示导入erx文件或sql脚本生成数据模型。

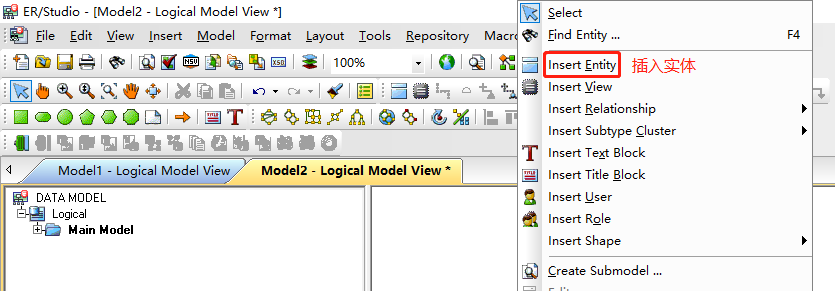

2、空白处点击右键，选择insert Entity，如下图就完成实体表的添加。
在这里插入图片描述

3、在实体表上点击右键，选择Edit Entity，编辑实体表。
在这里插入图片描述

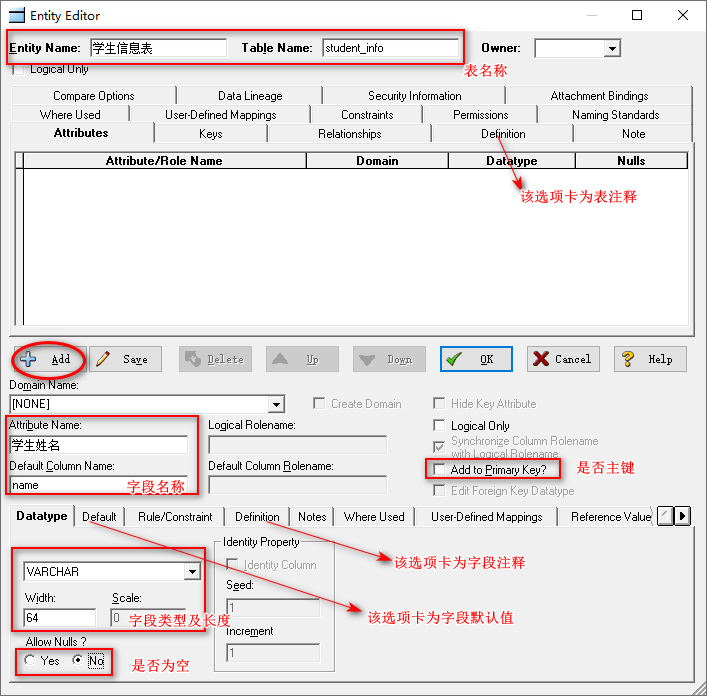

4、点击下图椭圆处展开，按下图红框处填写表实体的相应的属性值。

5、创建关联关系

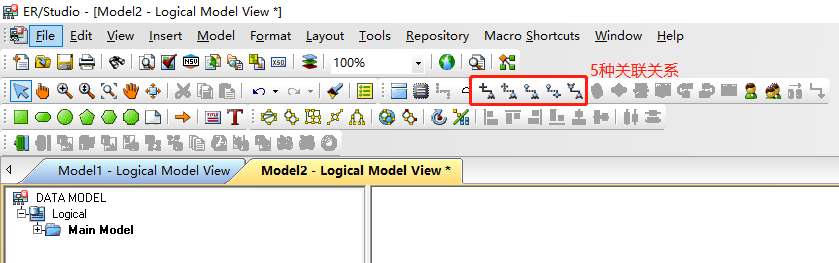

如上图红框处，ER/Studio提供5种逻辑关联关系，我们经常会用到的是第二种和第三种，如上图从左到右分别为：
（1）Identifying Relationship
1对多，父实体的主键是子实体的外键，且该外键为子实体的主键。也就是说需要提供外键给另外一张表作联合主键。
（2）non-Identifying,mandatory relationship
1对多，父实体的主键是子实体的外键，且外键不为空（强制外键）。
（3）non-Identifying,optional relationship
1对多，父实体的主键是子实体的外键，且外键可为空（可选外键）。
（4）one-to-to relationship
1对1，父实体的主键是子实体的外键，且外键可为空。
（5）Non-specific Relationship
多对多，父实体和子实体是多对多的关系。（多对多的关系建议引入中间表）

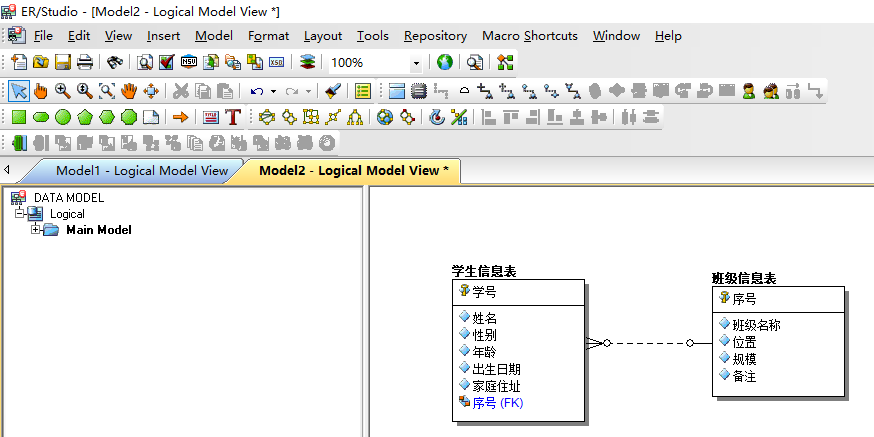

6、下图为实体创建第三种关系non-Identifying,optional relationship。
在这里插入图片描述

二、生成SQL脚本

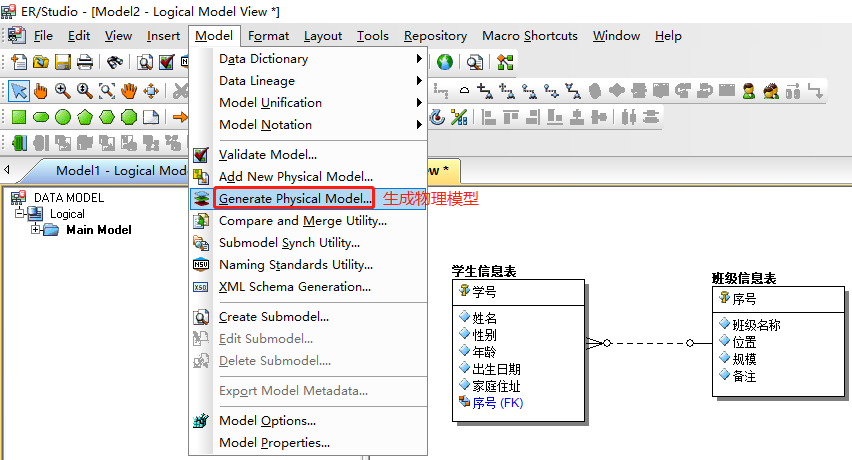

1、首先生成物理模型，才能生成SQL脚本，如下图：选择Model>Generate Physical Model
在这里插入图片描述

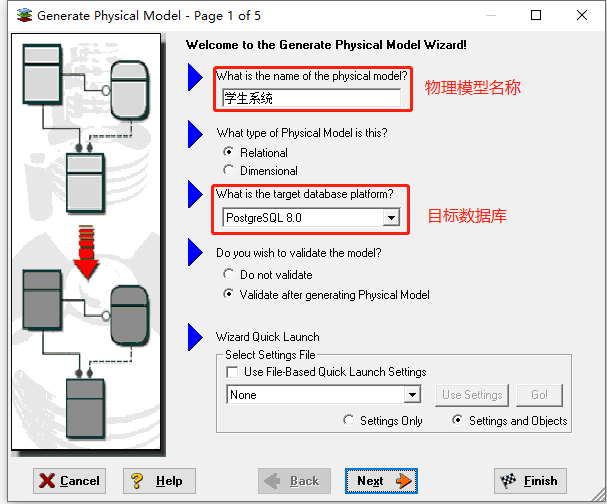

2、这里目标数据库选择PostgreSQl 8.0，当然你也可以选择Mysql、Oracle、DB2、Sql Server等数据库平台，以便生成对应的SQL脚本。

在这里插入图片描述

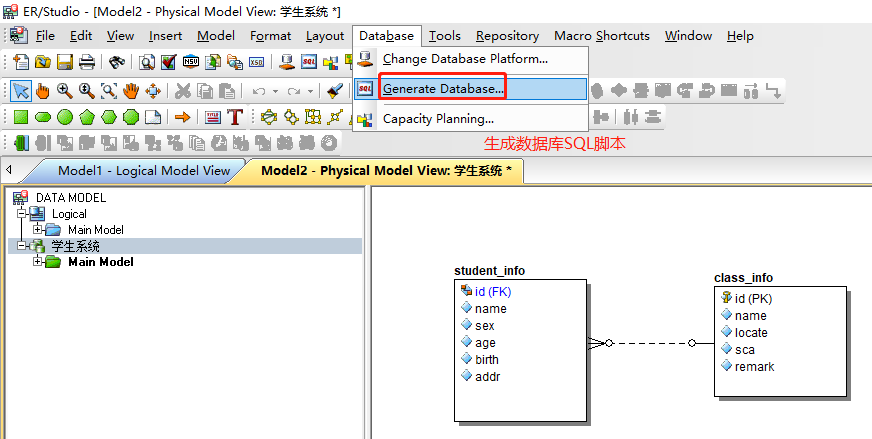

3、如下图，选中生成的物理模型，然后选择：Database>Generate Database

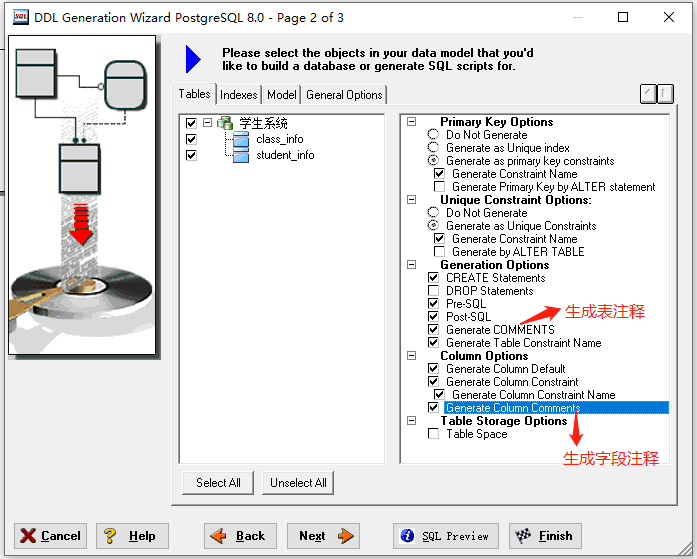

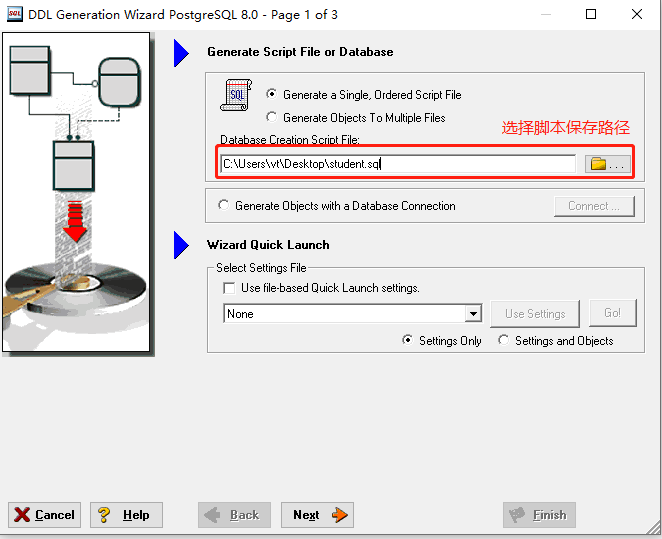

4、按照下图操作，最后点击finish即完成sql脚本的生成。（按下图操作生成表注释、字段注释）

5、生成最终脚本如下图。

三、常用其他操作

至此，你已经学会使用ER/Studio设计数据库模型了。如果继续往下看，你花费的时间将超过5分钟。

1、Domains的使用

Domains是用于建立标准，重用属性/列时使用。我们在设计数据库时往往会需要定义几个标准字段，例如主键ID，创建时间，如果将他们创建为Domains，那么无论在哪里绑定都会是统一的类型、规则、约束等。这既便于统一标准也便于进行修改。
1、如下图，左下角切换至Data Dictionary，然后Domains上右键，选择New Domains
在这里插入图片描述

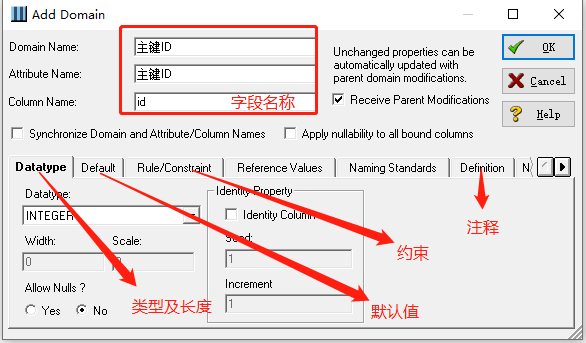

2、按下图填写对应的属性信息。

3、在实体表中进行绑定

2、生成数据库设计文档

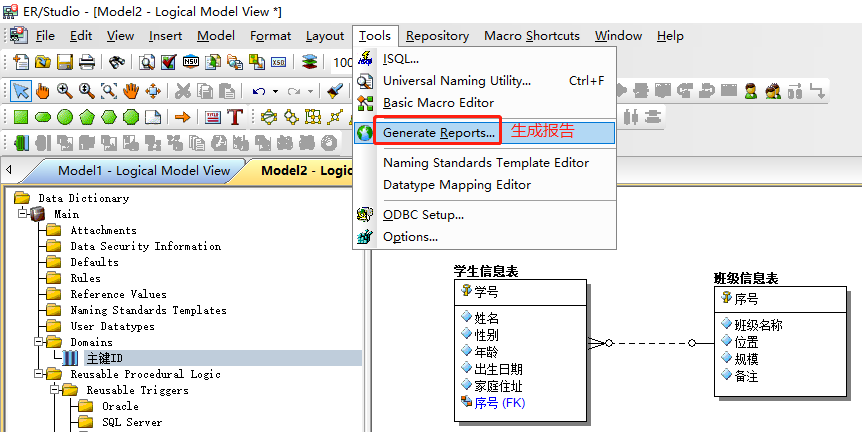

1、如下图，选择Tools>Generate Reports
在这里插入图片描述

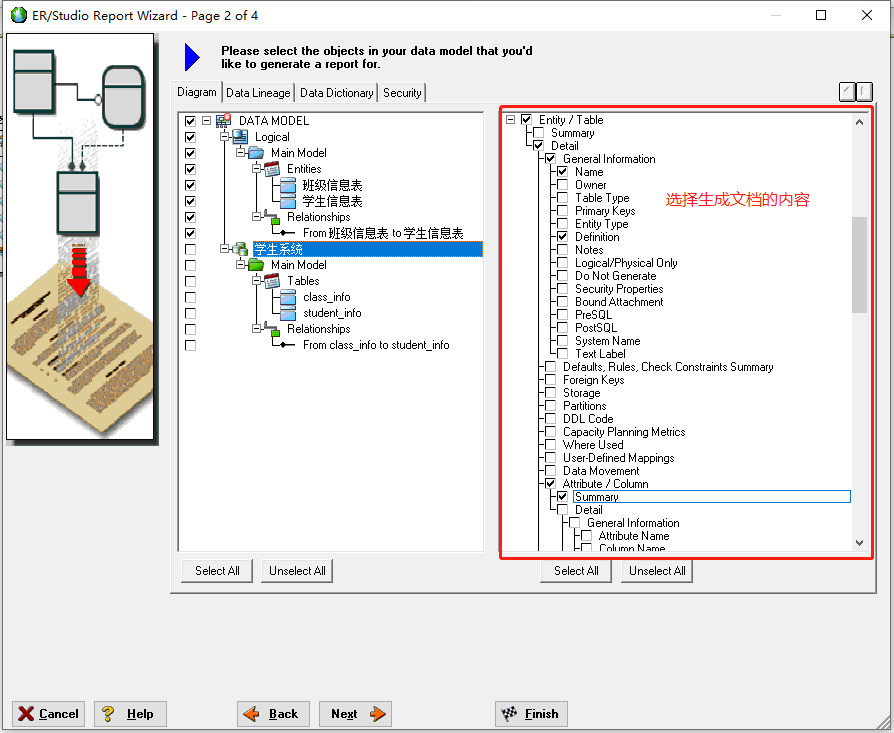

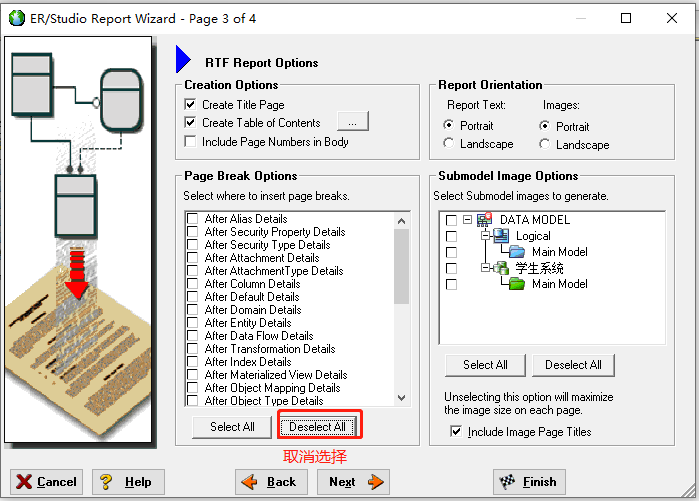

2、按照下图进行操作。

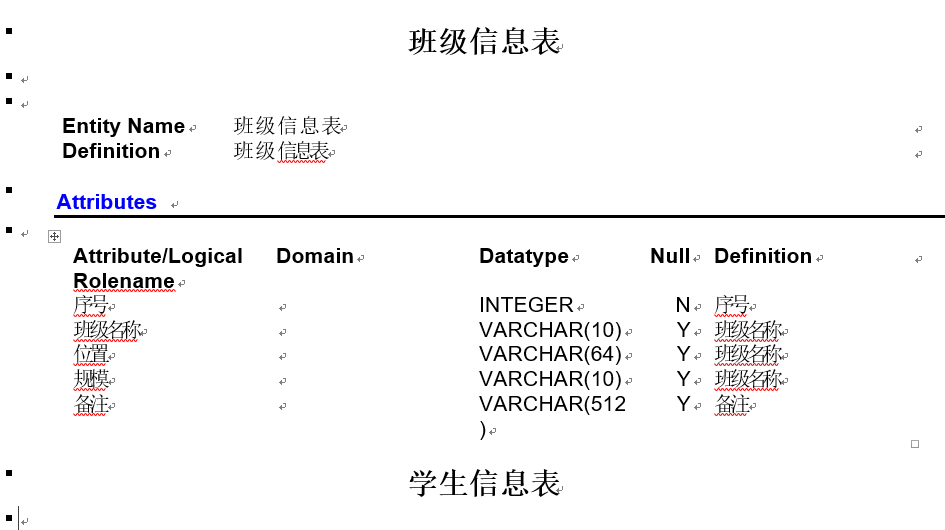

3、生成word文档如下

3、使用宏把Attribute name复制到Definition

1、把以下代码保存为xx.bas文件放到ER/Studio安装目录下的Macros的文件夹下，ER/Studio就可以自动加载到Macros选项卡中。ER/Studio Version 8.0.2默认目录为：C:\ProgramData\Embarcadero\ERStudio_8.0\Macros

Dim EntCount As Integer
Dim ColCount As Integer
Dim MyDiagram As Diagram
Dim MyModel As Model
Dim MyEntity As Entity
Dim ColArray() As String
Function getColumns(TableName As String )
Dim Indx As Integer
Dim count As Integer
count = 1
Indx = 0
Set MyEntity = MyModel.Entities.Item(TableName)
ColCount = MyEntity.Attributes.Count
ReDim ColArray(0 To ColCount) As String
For count=1 To ColCountFor Each MyAttribute In MyEntity.AttributesIf MyAttribute.SequenceNumber = count ThenIf MyModel.Logical = True ThenIf MyAttribute.HasLogicalRoleName = True ThenColArray(Indx) = MyAttribute.LogicalRoleNameElseColArray(Indx) = MyAttribute.AttributeNameEnd IfElseIf MyAttribute.HasRoleName = True ThenColArray(Indx) = MyAttribute.RoleNameElseColArray(Indx) = MyAttribute.ColumnNameEnd IfEnd IfIf MyAttribute.Definition="" ThenMyAttribute.Definition = ColArray(Indx)End IfIndx= Indx +1End IfNext MyAttributeNext count
End FunctionSub Main
Debug.Clear
Set MyDiagram = DiagramManager.ActiveDiagram
Set MyModel = MyDiagram.ActiveModel
Dim Indx As Integer
Indx = 0
EntCount = MyModel.Entities.Count - 1
ReDim TableArray(0 To EntCount) As String
For Each MyEntity In MyModel.EntitiesIf MyModel.Logical = True ThenTableArray(Indx) = MyEntity.EntityNameElseTableArray(Indx) = MyEntity.TableNameEnd IfMyEntity.Definition = TableArray(Indx)getColumns(TableArray(Indx))Indx = Indx +1
Next MyEntityEnd Sub

2、打开ER/Studio如下图，选择Macro Shortcuts>NameToDefinition
在这里插入图片描述
