FreeSurfer和FSL的安装和使用（脑部图像去除头骨+对图像和label同时进行仿射对齐）教程

FreeSurfer当前只支持Linux系统和Mac OS。我所使用的系统是Ubuntu 16 .0.4，FreeSurfer的安装耗时较小，但是在处理时耗时较长，可能需要数个小时，甚至一天，这个取决于机器性能，但是和GPU好像没太大关系。下面先给出总的安装步骤，然后单独给出详细的安装步骤。

首先给出几个我参考的文章：

FreeSurfer-Introduction
FSL/FreeSurfer安装教程
FreeSurfer使用手册
使用Voxelmorph配准IXI：数据预处理之颅骨去除及仿射对齐

其中第2个参考文章还安装了FSL，我现在也不是很清楚这个FSL是什么，据我的安装和使用结果来看，没必要单独安装，FreeSurfer里应该集成了FSL。（2020.09.15更新，在文章的第四部分增加了FSL的安装和使用说明）

一、FreeSurfer总安装步骤

wget https://surfer.nmr.mgh.harvard.edu/pub/dist/freesurfer/7.1.0/freesurfer-linux-centos6_x86_64-7.1.0.tar.gz #下载安装包
tar -zxv -f freesurfer-linux-centos6_x86_64-7.1.0.tar.gz #解压缩
# 注册，得license.txt，并将license.txt拷贝到./freesurfer目录下
sudo chmod -R 777 ./freesurfer #改变freesurfer的权限
vi ~/.bashrc
# 在~/.bashrc文件中添加以下两行
export FREESURFER_HOME=/home/syzhou/zuzhiang/freesurfer
source $FREESURFER_HOME/SetUpFreeSurfer.sh
source ~/.bashrc
sudo apt-get install tcsh #安装tcsh，类似与bash，不安装运行的时候会报错

二、FreeSurfer安装分步介绍

1. 下载FreeSurfer压缩包

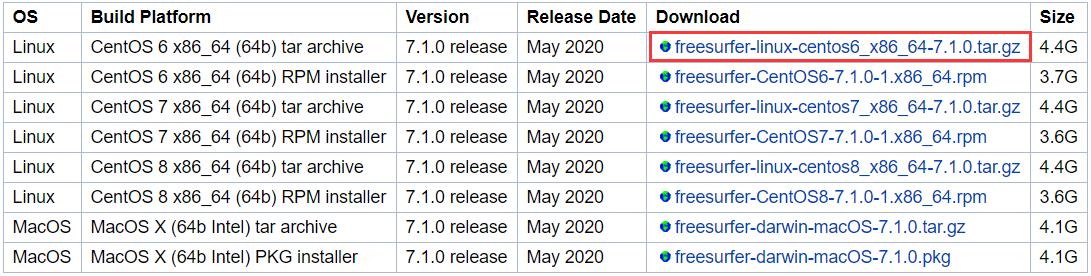

首先到官网下载相应的安装包，下载界面如下图所示，看好是下载Linux下的还是MacOS下的，虽然Linux下的安装包写的是CentOS，但是也支持Ubuntu。在红色框上面右击选择“复制下载连接”，然后在Linux系统下选择相应的路径，使用命令wget https://surfer.nmr.mgh.harvard.edu/pub/dist/freesurfer/7.1.0/freesurfer-linux-centos6_x86_64-7.1.0.tar.gz 下载安装包。
在这里插入图片描述

2. 安装

虽然说是安装，其实只需要解压就可以了，使用命令tar -zxv -f freesurfer-linux-centos6_x86_64-7.1.0.tar.gz进行解压缩，如果你下载和我不是同一个版本，需要把压缩文件的文件名改一下，下同。解压后会在当前目录下生成一个名为freesurfer的文件夹。

3. 注册

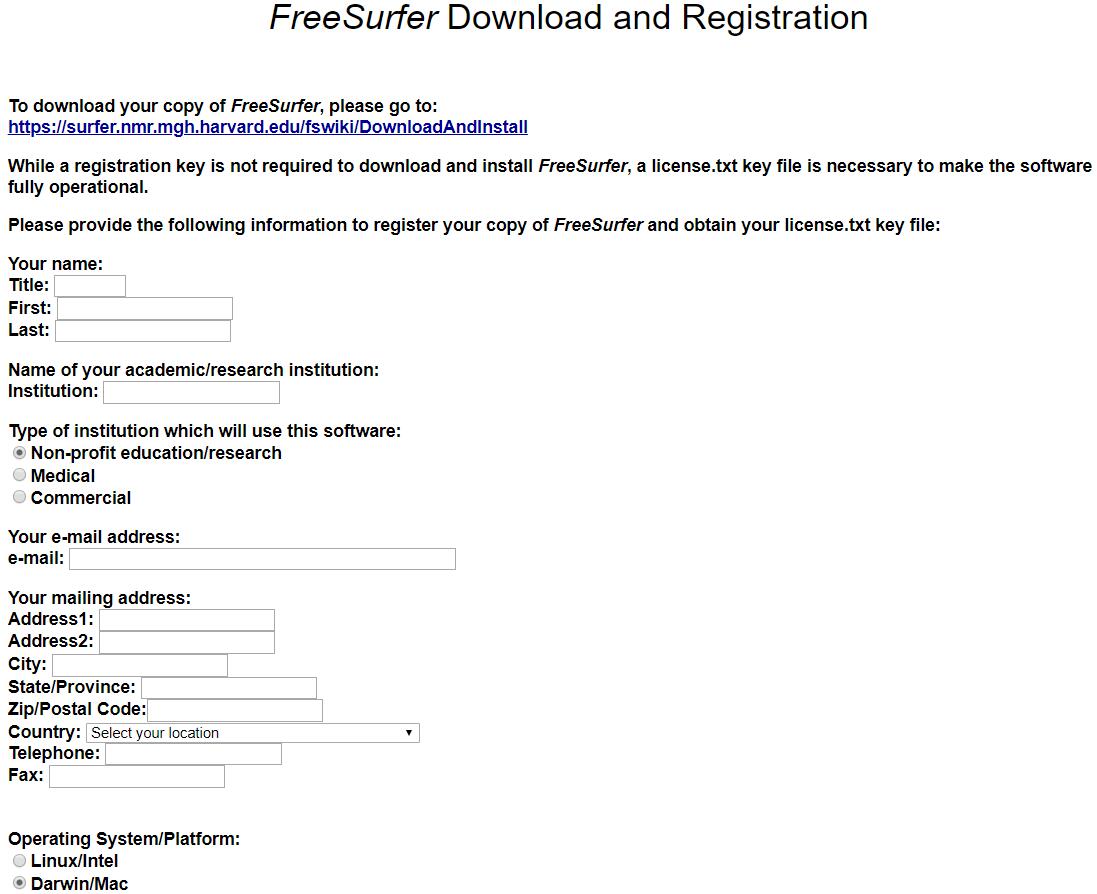

前往官方注册网站进行注册，过段时间后会收到一封电子邮件，附件中有名为license.txt的文件，下载下来，放到freesurfer文件夹下面。注册页面如下图所示。
在这里插入图片描述

4. 改变freesurfer文件夹权限

使用命令sudo chmod -R 777 ./freesurfer更改文件夹权限，文件夹路径可能需要根据自己的做相应的调整。

5. 添加环境变量

使用vi ~/.bashrc命令打开环境变量文件，在~/.bashrc文件中添加以下两行：

export FREESURFER_HOME=/home/syzhou/zuzhiang/freesurfer
source $FREESURFER_HOME/SetUpFreeSurfer.sh

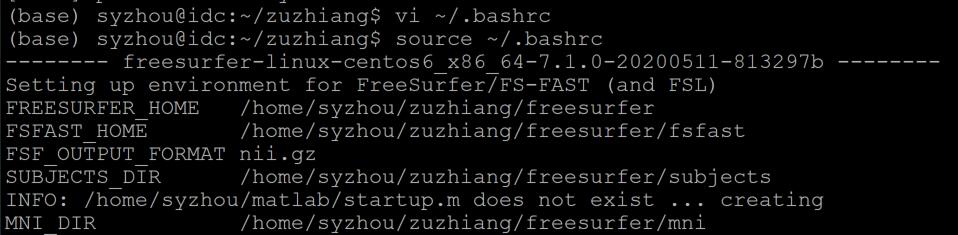

并使用source ~/.bashrc命令使改变后的环境变量立即生效。然后会显示下图所示的信息。
在这里插入图片描述

6. 安装tcsh

使用sudo apt-get install tcsh 命令安装tcsh，tcsh类似与bash，不安装的话，运行的时候会报错。

7. 测试

在命令行中输入recon-al --help命令，如果显示帮助信息则说明安装成功，如果提示命令不存在或者只显示了路径信息则说明安装有问题，前者可以通过重新安装解决，后者应该是安装的第6步有问题。

三、FreeSurfer的使用

这里主要是使用FreeSurfer来对脑部图像做头骨的去除。参考的文章是最开始提到的第四篇。

!!!

需要格外注意的是，每次进入终端使用FreeSurfer的时候需要输入命令：

export FREESURFER_HOME=/home/syzhou/zuzhiang/freesurfer
source $FREESURFER_HOME/SetUpFreeSurfer.sh

否则不能正常使用。

!!!

以下是使用FreeSurfer批量对图像进行去除头骨和仿射对齐等操作。其中path/a/b/c变量的值需要根据实际情况来改变。代码的第19行，如果图像文件的格式名不同，需要保留的字符串长度也不同，只需要文件名（不包括扩展名）即可。

cmd变量对应的命令中，a/b/c是环境变量配置命令，recon-all是颅骨去除的命令，mri_convert是进行格式转换，从mgz转到nii.gz，只是为了方便查看，mri_convert --apply_transform是进行仿射对齐操作。

import os
import globpath = r"/home/syzhou/zuzhiang/Dataset/MGH10/Heads"
# 读取目录下的.img文件
images = glob.glob(os.path.join(path,"*.img"))
# 下面为freesurfer的环境配置命令
a = "export FREESURFER_HOME=/home/syzhou/zuzhiang/freesurfer;"
b = "source $FREESURFER_HOME/SetUpFreeSurfer.sh;"
# 数据所在的目录
c = "export SUBJECTS_DIR="+path+";"#images=['/home/syzhou/zuzhiang/Dataset/MGH10/Heads/1127.img']
for image in images:# 将文件路径和文件名分离filename = os.path.split(image)[1] # 将路径名和文件名分开filename = os.path.splitext(filename)[0] #将文件名和扩展名分开，如果为.nii.gz，则认为扩展名是.gz# freesurfer环境配置、颅骨去除、未仿射对齐mpz转nii、仿射对齐、仿射对齐mpz转nii.gz格式#recon-all是颅骨去除的命令# mri_convert是进行格式转换，从mgz转到nii.gz，只是为了方便查看# --apply_transform：仿射对齐操作# 转格式filename=filename[:] #根据扩展名的不同，这里需要做更改，只保留文件名即可cur_path=os.path.join(path,filename) print("file name: ",cur_path)cmd = a + b + c \+ "recon-all -parallel -i " + image + " -autorecon1 -subjid " + cur_path + "&&" \+ "mri_convert " +  cur_path + "/mri/brainmask.mgz " +cur_path + "/mri/"+filename+".nii.gz;"\+ "mri_convert " + cur_path + "/mri/brainmask.mgz --apply_transform " + cur_path + "/mri/transforms/talairach.xfm -o " + cur_path + "/mri/brainmask_affine.mgz&&" \+ "mri_convert " + cur_path + "/mri/brainmask_affine.mgz " + cur_path + "/mri/"+filename+"_affine.nii.gz;"#print("cmd:\n",cmd)os.system(cmd)

为了更直观的看清楚cmd对应的指令，下面列出了当图像文件为1127.img时，cmd对应的内容，为了方便查看我加入了换行。

 export FREESURFER_HOME=/home/syzhou/zuzhiang/freesurfer;source $FREESURFER_HOME/SetUpFreeSurfer.sh;export SUBJECTS_DIR=/home/syzhou/zuzhiang/Dataset/MGH10/Heads;recon-all -i /home/syzhou/zuzhiang/Dataset/MGH10/Heads/1127.img -autorecon1 -subjid 1127&&mri_convert /home/syzhou/zuzhiang/Dataset/MGH10/Heads/1127/mri/brainmask.mgz /home/syzhou/zuzhiang/Dataset/MGH10/Heads/1127/mri/brainmask.nii.gz;mri_convert /home/syzhou/zuzhiang/Dataset/MGH10/Heads/1127/mri/brainmask.mgz --apply_transform /home/syzhou/zuzhiang/Dataset/MGH10/Heads/1127/mri/transforms/talairach.xfm -o /home/syzhou/zuzhiang/Dataset/MGH10/Heads/1127/mri/brainmask_affine.mgz&&mri_convert /home/syzhou/zuzhiang/Dataset/MGH10/Heads/1127/mri/brainmask_affine.mgz /home/syzhou/zuzhiang/Dataset/MGH10/Heads/1127/mri/brainmask_affine.nii.gz;

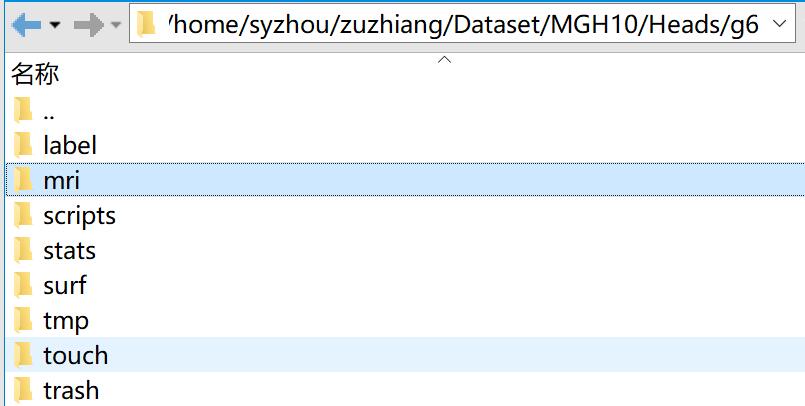

假设图像文件名为1127.img，则会在path对应的目录下生成一个以图像文件名命名的文件夹，里面保存处理的结果。下图就是g6.img对应的输出文件夹，里面的结构如下图所示，我们想要得到图片位于mri文件夹下。
在这里插入图片描述

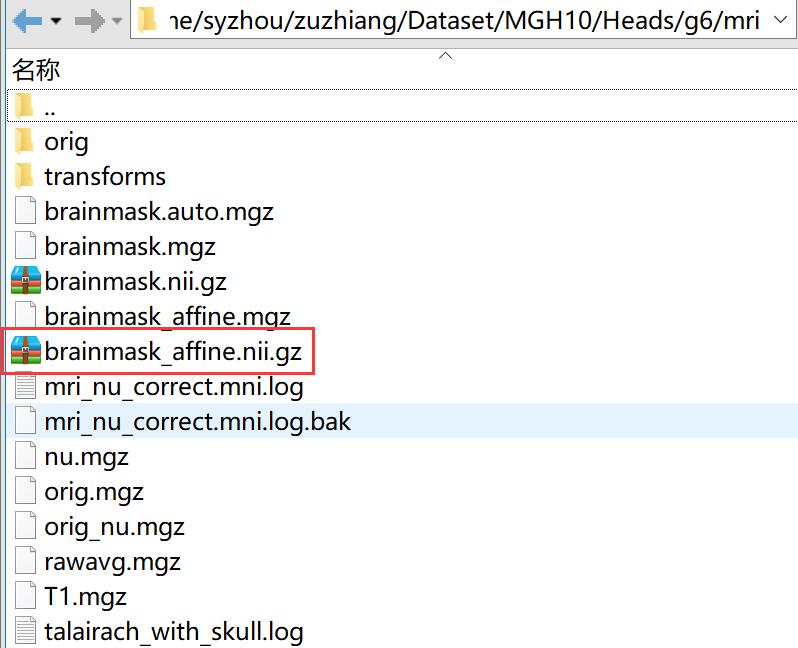

mri文件夹下的文件如下图所示，其中brainmask.nii.gz是去除头骨后的图像，brainmask_affine.nii.gz是去除头骨且仿射对齐后的图像。
在这里插入图片描述

以下两图是处理前后的结果。
在这里插入图片描述

但是可以发现上述做法有两个问题，一是无法同时对图像及其对应的label进行仿射对齐，二是在去除脑壳后图像移动过了，这对后续的操作会造成障碍。这两个问题的解决请见第四、五部分。

四、FSL的安装和使用

之所以要用到FSL是因为在对图像进行仿射对齐时，无法同时对图像对应的标签进行相同的仿射对齐操作，而FSL是可以的。FSL的安装和使用同样是在Ubuntu系统下进行的。

1. FSL的安装

# 下载FSL安装包，这里下载的是压缩版
wget http://fsl.fmrib.ox.ac.uk/fsldownloads/fsl-5.0.9-centos6_64.tar.gz
# 新建一个文件夹作为FSL的安装路径，并改变其权限
sudo chmod -R 777 文件夹名
# 将下载好的安装包解压到该文件夹下
tar -zxv -f fsl-5.0.9-centos6_64.tar.gz
# 配置环境变量
vi ~/.bashrc
# 在~/.bashrc文件中追加以下三行
export FSLDIR=FSL文件夹的绝对路径
export PATH=$PATH:$FSLDIR/bin
source $FSLDIR/etc/fslconf/fsl.sh
# 使环境变量立即生效
source ~/.bashrc
# 查看是否安装成功，如果出现版本信息则说明安装成功
flirt -version

2. FSL的使用

据说FSL有界面，但是我这边的服务器使用显示器不方便，所以是用命令行进行的。这里我只使用到了FSL的仿射对齐功能以及将已有的仿射矩阵作用在其他图像上的功能，所以只对这两个命令进行介绍。详细信息见官网。

Interpolation ：Tri-Linear; Nearest Neighbour

线性配准两幅图像：

flirt -in m_img.nii.gz -ref f_img.nii.gz -out m2f_img.nii.gz -omat m2f.mat -dof 12

其作用是将输入图像按照dof参数指定的方式对齐到参考图像，并保存为out参数指定的图像以及omat参数指定的变换。

其中-in后面是输入图像的名称；-ref后面是参考图像的名称；-out后面是输出图像的名称；-omat后面是变换矩阵的名称，.mat的后缀不是强制的，也可以是别的；-dof是Degrees of Freedom的缩写，即自由度，对于3D到3D的配准来说，12为仿射变换，9为传统变换，7为全局重缩放变换，6为刚体变换，对于2D到2D的配准来说，只有3表示刚体变化这一种。

将保存的变换（transformation）作用在另一张图像：

flirt -in m_label.nii.gz -ref f_img.nii.gz -out m2f_label.nii.gz -init m2f.mat -applyxfm -interp nearestneighbour

其中-init参数是已经保存的变换；-applyxfm表示将已经保存的变换作用在新图像上；-interp nearestneighbour表示使用最近邻插值，最近邻插值可以让label的类别和原来的保持一致，默认是线性插值。

五、FreeSurfer+FSL

(2020.09.23更新)

这一部分我想将FreeSurfer的头骨去除和FSL的仿射对齐结合起来，实现既去除头骨又对图像和label进行仿射对齐，但是上面提到了在用recon-all命令进行颅骨去除的时候图像会产生移动。所以换了一个命令，使用mri_watershed命令，这个命令比recon-all命令速度更快。

import os
import glob# 使用FreeSurfer对图像进行颅骨剥离
print("FreeSurfer start......\n")
# 图像坐在的目录
#------------------------图像路径需更改------------------------#
path ="/home/syzhou/zuzhiang/Dataset/MGH10/Heads"
# 读取目录下的.img文件列表，*.img表示该目录下所有以.img结尾的文件
#-----------------------图像后缀名需更改--- -------------------#
files = glob.glob(os.path.join(path,"*.img"))
# 输出路径
#------------------------输出路径需更改------------------------#
out_path="/home/syzhou/zuzhiang/MIP/FSL_img/MGH10_results"
print("number: ",len(files))
# 下面为freesurfer的环境配置命令
a = "export FREESURFER_HOME=/home/syzhou/zuzhiang/freesurfer;"
b = "source $FREESURFER_HOME/SetUpFreeSurfer.sh;"
# 数据所在的目录
c = "export SUBJECTS_DIR="+path+";"for file in files:# 将文件路径和文件名分离filename = os.path.split(file)[1] # 将路径名和文件名分开filename = filename.split(".")[0] # 去除所有扩展名   #recon-all是颅骨去除的命令# mri_convert是进行格式转换，从mgz转到nii.gz，只是为了方便查看filename=filename[:] #根据扩展名的不同，这里需要做更改，只保留文件名即可# 当前输出文件路径，以.nii.gz格式保存cur_out_path=os.path.join(out_path,filename+".nii.gz")print("file name: ",file)cmd = a + b + c + "mri_watershed "+file+" "+ cur_out_path#print(cmd,"\n")os.system(cmd)# 使用FSL对图像和对应的label进行仿射对齐
print("FSL start......\n")
# fixed图像的路径
#---------------去除头骨后的fixed图像名需更改-------------------#
f_path= os.path.join(out_path,"g1.nii.gz")
# moving图像的路径
m_path=out_path
# label的路径
#-----------------------label路径需更改-----------------------#
label_path="/home/syzhou/zuzhiang/Dataset/MGH10/Atlases"
files=glob.glob(os.path.join(m_path,"*.nii.gz"))
print("number: ",len(files))
for file in files:print("file: ",file)# 根据图像名找到对应的label名filename=os.path.split(file)[1]filename = filename.split(".")[0] # 去除所有扩展名#---------------------label后缀名需更改--------------------#label=os.path.join(label_path,filename+".img")# 下面分别是输出图像名/转换矩阵名/label名，out_img=os.path.join(out_path,filename+"_img.nii.gz")out_mat=os.path.join(out_path,filename+".mat")out_label=os.path.join(out_path,filename+"_label.nii.gz")# 如果当前文件和fixed图像一样则只将对应label格式转换为.nii.gzif f_path==file:convert="mri_convert " + label +" " + out_labelos.system(convert)print("continue.........")continue    # 将moving图像对齐到fixed图像flirt_img="flirt -in "+file+ " -ref "+f_path+" -out "+out_img+" -omat "+out_mat+ " -dof 12"# 将上一步的仿射变换矩阵作用在图像对应的label上flirt_label="flirt -in "+label+" -ref "+f_path+" -out "+out_label+" -init "+out_mat+" -applyxfm -interp nearestneighbour"#print(flirt_img,"\n")#print(flirt_label,"\n")os.system(flirt_img)os.system(flirt_label)print("\n\nEnd")
