在大学期间，单片机是部分学生的专业课之一，在学完课本上枯燥的知识后，需要实践加强巩固。简单且综合性尚可的循迹小车必然是实践的首要选择。下面将主要从机械、电控、代码三个部分对以51单片机为主控芯片的循迹小车进行简述
目录
1.总体介绍
2.机械部分
2.1底盘制作
2.2底盘布局
3.电控部分
3.1主控芯片
3.2电路驱动
4.代码部分
1.总体介绍

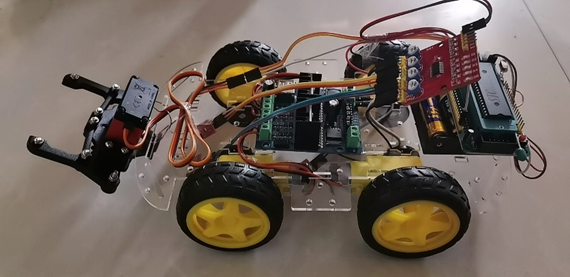

博主制作的小车主控芯片选择了STC89C52RC，这是宏晶科技的新版51单片机芯片，老版型号为STC89C52。该芯片在淘宝上有售，大概4-6元一片。对于初学者而言，最好加购最小系统板，这样可以避免焊接的问题。底盘同样也采用了市面上常见的小车底盘。同时加购了L298N电路驱动模块控制电机的转速等。为实现循迹功能，我们也要购买红外传感器模块。（博主的车是为一次比赛而制作的，较一般的小车有多出的模块，如前端的机械爪。）
2.机械部分
对于基本的51循迹小车，机械部分主要是底盘部分，可以简单分为两部分：底盘制作、底盘布局。
2.1底盘制作

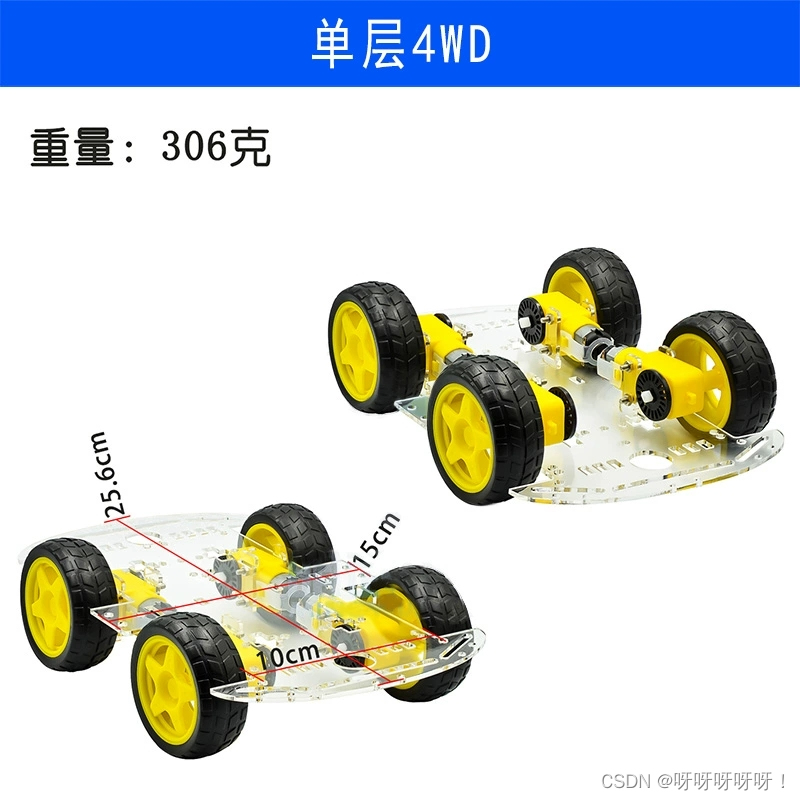

因为底盘并不是制作51循迹小车的关键，且新手缺乏相关知识与工具，所以博主不推荐自己制作底盘，建议在淘宝上选购，省时省力。
2.2底盘布局
底盘布局简而言之就是各种器件的分布情况。对于循迹小车而言主要就是红外探头的分布情况，其余零器件只要保证接线时自己不混乱就行。
红外探头的放置需要靠前。如果红外探头放在小车车身中间，遇到拐角时，小车转弯便会不灵活，半个车身越过弯道才会开始执行转弯命令，放在后面更不用说。同时根据其工作原理，红外探头的位置需要接近地面，避免阳光直射，便于其更加稳定、灵敏的接受信号、判断黑线。

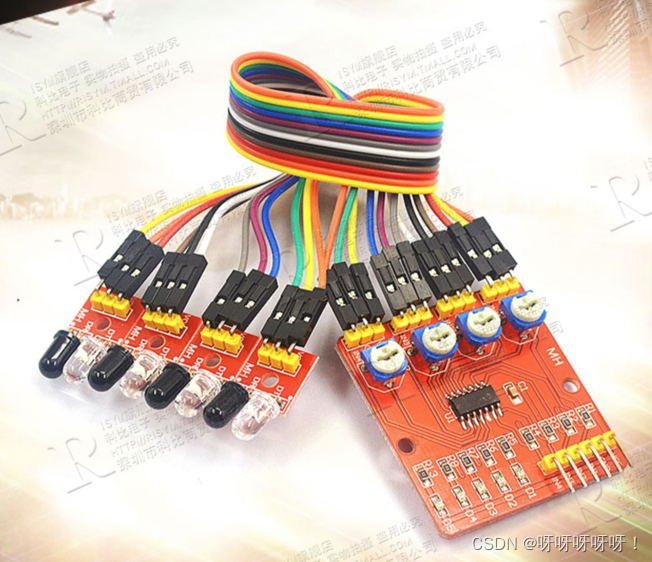

位置分布需要看情况。对于多个红外探头，如图2.2-1，如果仅需实现循迹功能，可以直接并排间隔或不间隔放置。探头的数量多可以保证循迹的精确度。（不是越多越好）如果要制作的小车有其他任务与地图限制，则需要调整部分红外探头位置
红外探头工作原理：红外探测器由两部分——发射器（红外发光二级管）与接收器（红外光电二极管）组成。在其工作时，由发射器向外发出一定波长的红外光，经物体表面反射后由接收器接收。当物体表面类似黑体时，便会使发射器发出的红外光无法发射会接收器，接收器本质是红外光电二极管，失去了光，电流会发生变化，由此产生信号。
黑色外表的是接受端，透明的是发射端。接收端需要抵抗外界光线的干扰，所以采用黑色外表。而发射端采用透明外表是为了更好的向各个方向发射红外光。
3.电控部分
51循迹小车的电控部分主要可以分为两部分——主控芯片、电路驱动。
3.1主控芯片

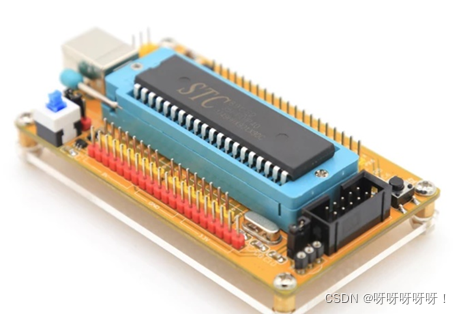

前文已经提及过了，本小车采取STC89C52RC作为主控芯片，缺乏电路知识的的读者可以购买最小系统板，不缺乏的可以自己购买相关物品焊板子。

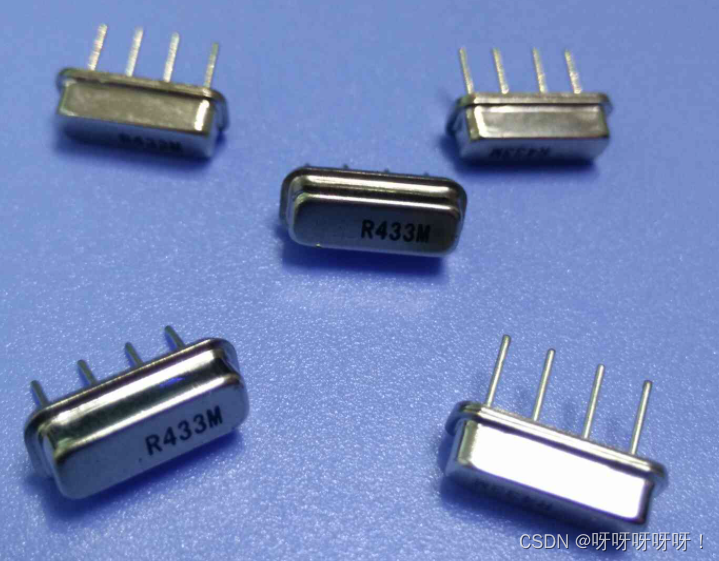

如果你手中的是购买的系统板，需要观察一下板子上的晶振是否稳定，这对后续的程序有影响
3.2电路驱动
单片机信号是无法直接驱动电机的，因此我们需要一块电路驱动模块来作为中转站，将单片机发出的信号转换为电机可以接受的信号。在此，我们选用L298N电路驱动。

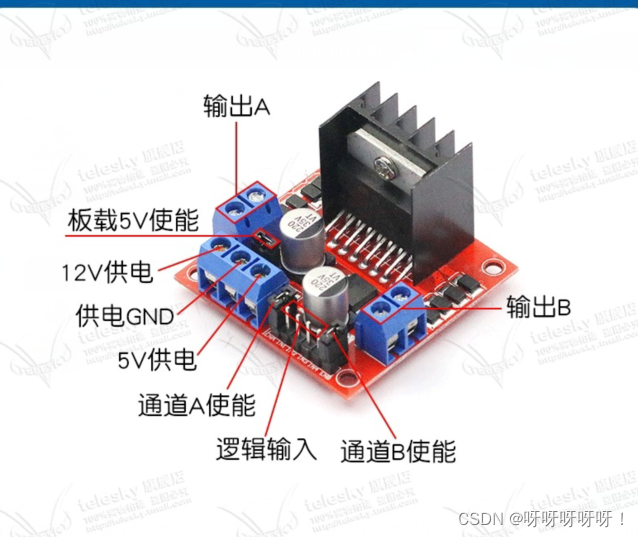

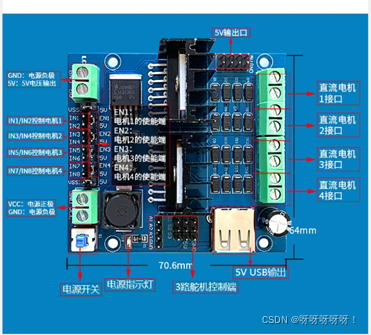

图·3.2-1中是一块四路L298N电路驱动模块，它集成了两块L298N芯片，可以同时控制四个电机，做到更加多样的行动。对于新手而言，建议选用如图3.2-2所示的正常的二路L298N电路驱动模块就可以了。
关于如何使用L298N控制电机转速等问题，留在代码部分进行讲解。
4.代码部分
在代码部分，首先我们要定义好接线口。如果没有定义的话，也可以使用，但在后续编写程序环节会给自己带来很大的麻烦。如下代码展示的是四路L298n的接口定义，第一行表示含义为L298N的In1口与单片机最小系统板的P10口接到一起。
sbit后方变量名可以随便取，只要不违反C语言中变量命名规则即可，同时要让自己知道是哪个口。
sbit L_In1 = P1^0;
sbit L_In2 = P1^1;
sbit L_In3 = P1^2;
sbit L_In4 = P1^3;
sbit L_In5 = P1^4;
sbit L_In6 = P1^5;
sbit L_In7 = P1^6;
sbit L_In8 = P1^7;sbit L_EnL1 = P3^0;
sbit L_EnR1 = P3^1;
sbit L_EnL2 = P3^2;
sbit L_EnR2 = P3^3;sbit CgqL1 = P2^1;
sbit CgqL2 = P2^2;
sbit CgqR1 = P2^3;
sbit CgqR2 = P2^4;定义好接线口后，就要开始定义运动函数。这里同样是以四路为例，因为二路只需要在此基础上删减多余电机的运动与定义就可以了
#define Moto_Go_L1 {L_In1 = 0,L_In2 = 1;}
#define Moto_Go_R1 {L_In3 = 0,L_In4 = 1;}
#define Moto_Go_L2 {L_In5 = 0,L_In6 = 0;}
#define Moto_Go_R2 {L_In7 = 0,L_In8 = 1;}#define Moto_Back_L1 {L_In1 = 1,L_In2 = 0;}
#define Moto_Back_R1 {L_In3 = 1,L_In4 = 0;}
#define Moto_Back_L2 {L_In5 = 1,L_In6 = 0;}
#define Moto_Back_R2 {L_In7 = 1,L_In8 = 0;}#define Moto_Stop_L1 {L_In1 = 0,L_In2 = 0;}
#define Moto_Stop_R1 {L_In3 = 0,L_In4 = 0;}
#define Moto_Stop_L2 {L_In5 = 0,L_In6 = 0;}
#define Moto_Stop_R2 {L_In7 = 0,L_In8 = 0;}这些函数里面没有可以让循迹小车转弯的功能。由于我们的循迹小车是不能直接转动轮胎方向的，所以我们要使小车两边轮胎的差速来达到转弯的目的。现在来讨论差速能够实现的转弯情况。
1.如果两边轮胎差速不大，且朝同一个方向转，这样只能实现小幅度的转动，可以用于小车的复位等情况。
2.如果两边轮胎旋转差速大，甚至一边正转、一边倒转，这样就能够实现90°的转弯，大转弯一般用于过直角弯。
制造差速就是调整电机的转速。可以改变通过电机的电流、或者施加于电机上的电压来使电机转速改变。电流的改变与电压的改变使一样的，在这里我们选择改变电压，也就是改变单片机发出的信号。如果单片机发出信号是稳定的、不断的，如图4-1所示，就会使一定时间内电机都有恒定电压，全速前进。那么想要调整电机转速，我们就只需要调整单片机一定周期内发出信号的时间，如图4-2让其没有电压的时间增长，就可以减慢转速。由于单片机能够定义周期都很短暂，所以人眼是不能够看到电机一转一停的情况，只能看到宏观表现——电机转速改变。更加学术的表达就是pwm信号调节直流电机转速。
PWM是一种对模拟信号电平进行数字编码的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有（ON），要么完全无（OFF）。电压或电流源是以一种通（ON）或断（OFF）的重复脉冲序列被加到模拟负载上去的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。只要带宽足够，任何模拟值都可以使用PWM进行编码

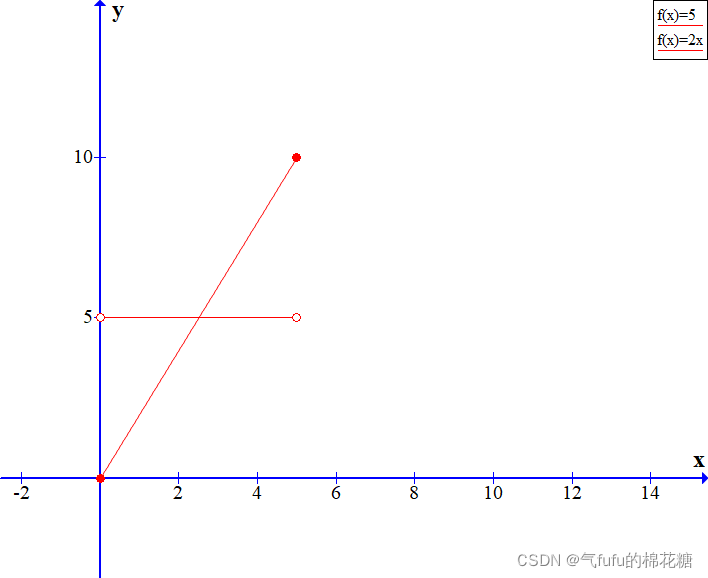

那么如何改变一个周期内单片机输出产生电压信号的时间呢。如图4-3所示，我们可以设置一个定时自增的数和一个固定的数。当定时自增的数大于固定数时，不产生信号或者产生信号。小于时则相反就可以达到图4-2的效果。
对于这段有输出信号的部分占一个周期的时间，我们称之为占空比。调节pwm信号来调节直流电机转速，就是调节pwm信号中一个周期内输出电压的多少，也就是调节占空比。下面就来定义一下各个电机的占空比和自增的数（这里的pwmxx）。同时配置好图4-3所示的函数，这里仅放了一个电机的调节函数，其余电机同理即可。
unsigned char zkbL1 = 0;
unsigned char zkbR1 = 0;
unsigned char zkbL2 = 0;
unsigned char zkbR2 = 0;
unsigned char zkbD1 = 0;
unsigned char pwmL1 = 0;
unsigned char pwmR1 = 0;
unsigned char pwmL2 = 0;
unsigned char pwmR2 = 0;//调占空比调速
void Pwm_L1 (void)//左前电机调速
{pwmL1%=20;if(pwmL1<=zkbL1){L_EnL1 = 1;}else {L_EnL1 = 0;}
}设置定时自增的数，我们需要用到单片机的定时器与中断功能。这些在这里不加以讲解，购买了单片机的人参考厂商配备的操作手册即可。下面就是产生pwm信号的函数。
void Timer0Init(void) //10us@12.000MHz
{TMOD &= 0xF0; //设置定时器模式TMOD |= 0x01; //设置定时器模式TL0 = 0xF7; //设置定时初始值TH0 = 0xFF; //设置定时初始值TF0 = 0; //清除TF0标志ET0 = 1;EA = 1;TR0 = 1; //定时器0开始计时
}//定时器中断服务产生pwm信号
void Timer0() interrupt 1
{TR0 = 0;//关闭定时器 TH0 = 0xF7;//初始化便于后续计时 TL0 = 0xFF;//初始化便于后续计时 pwmL1++;pwmR1++;Pwm_L1;Pwm_R1;TR0 = 1;//开启定时器
}有了这些，我们可以开始编写完整的运动函数。
void forward (void)//前进 {zkbL1 = 18;zkbR1 = 18;Moto_Go_L1;//左前轮前进 Moto_Go_R1;//右前轮前进 }void back (void)//后进 {zkbL1 = 18;zkbR1 = 18;Moto_Back_L1;//左前轮后退 Moto_Back_R1;//右前轮后退 }
void rightrunB (void)//大右转
{zkbL1 = 20;zkbR1 = 18;Moto_Go_L1;//左前轮前进Moto_Back_R1;//右前轮后转 }void rightrunL (void)//小右转
{zkbL1 = 20;zkbR1 = 18;Moto_Go_L1;//左前轮前进Moto_Go_R1;//右前轮慢速
}void leftrunB (void)//大左转
{zkbL1 = 16;zkbR1 = 20;Moto_Go_R1;//右前轮前进Moto_Back_L1;//左前轮后转
}void leftrunL (void)//小左转
{zkbL1 = 18;zkbR1 = 20;Moto_Go_R1;//右前轮前进Moto_Go_L1;//左前轮慢速
}void stop (void)
{Moto_Stop_L1;//左前轮停 Moto_Stop_R1;//右前轮停
}上面的代码都可以放在同一个.h文件中。在编写主要循迹代码时记得引用该头文件就行。
完成了这些简单的定义后，我们可以开始编写主要的循迹代码了。这里只是一个简单的示例，实际跑动还需要添加更多细节。
#include <REGX52.H>
#include <Define.H>void main()
{Timer0Init();//开启10us定时与中断while(1){if(CgqL1==0&&CgqL2==1&&CgqR1==1&&CgqR2==0){forward();}else if (CgqL1==0&&CgqL2==1&&CgqR1==1&&CgqR2==1){rightrunB();}else if (CgqL1==1&&CgqL2==0&&CgqR1==0&&CgqR2==0){leftrunB();}else if (CgqL1==0&&CgqL2==0&&CgqR1==0&&CgqR2==0){stop();Delay(50) ;}else if(CgqL1==0&&CgqL2==1&&CgqR1==0&&CgqR2==0){leftrunL(); } else if(CgqL1==0&&CgqL2==0&&CgqR1==1&&CgqR2==0){rightrunL();}}
}
