认识 Atlassian Datacenter 产品

云端原本就是群集化的架构，Atlassian 系列产品，应用的开发团队相当广范且行之有年，但是将应用程序作为节点（比如Jira,confluence,bamboo…等應用程式）然后群集化的运维团队却是少之又少，希望以基础架构的角度切入，由以下列举之细目引导大家了解 Altassian DataCenter这个群集化的方案，进而盘点要建置DataCenter，到底需要哪些第三方技术才能够完整这样的架构：

群集化不可或缺的虚拟环境 (Virtualization)：

以一个节点为单位，虚拟节点当然要比实体节点好调度，而且群集化后的节点群，要在实体机之间迁移，没有俱备虚拟环境要如何轻易的完成这样的任务。要发挥DataCeneter所带来的好处，虚拟环境是必备的条件之一，且并不需要在特定的虚拟产品下运行。

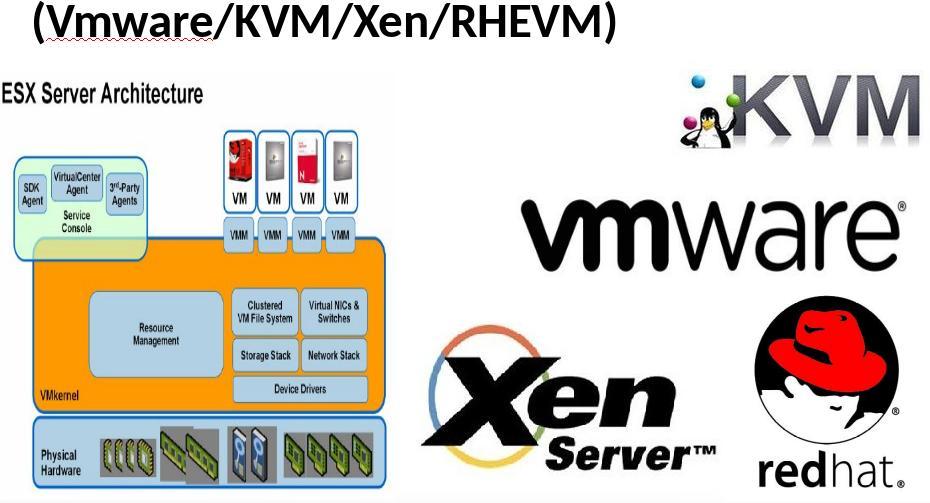

如下知名的虚拟産品所建构的虚拟环境都可以

这里写图片描述

双机热备 (Hight Avaliable)

针对负载平衡，也许客户会列举出运行中的 jira 负载还好，不需要用到负载平衡。但是双机热备HA，就不单单只是在性能或是备援的考量，反而是应用面。怎么说呢？相信在应用程序或是插件的升级需求大家都有，但要在哪个节点测试呢？为了测试多买一套应用程序吗？就算预算充裕，那测试完毕确认是可以满足开发人员需求，接下来要如何在不干扰下把在线人员整个移转过来？还是就在线直接更新。在线直接更新是大部份目前的作法，所产的问题状况百出，有时还回复不了原始状态，轻则中断开发人员的应用，重则数据遗失。
也因此，有了 DataCenter 的应用程序再加上 Pacemaker 所建置完善的双机热备，那么整个应用程序的群集或是插件的应用就拥有了顺畅的演化环境，相关的升级就可以放手去进行，前端开发团队所提出的需求也能快速反应。

(pacemaker,corosync) 双机热备首选技朮

全新建置的节点，在这里建议大家采用 CentOS or RedHat 7 也就是 Linux 核心是 3.10，pacemaker 建置过程有稍稍较之前 Redhat or CentOS 5~6 较依赖 cli（command line）但整个建置完善后，不管是节点之间服务切换的速度，或是一些故障分析，都较能经得起考验。
当然维持原有的 Linux HA 旧环境，或是操作系统版本有需要让其他软件依赖的考量而无法升级，DataCenter 的架构仍然是可以完成的。只是在多节点的布署，操作系统最好选择以 Linux 核心为 3.10 来担任。

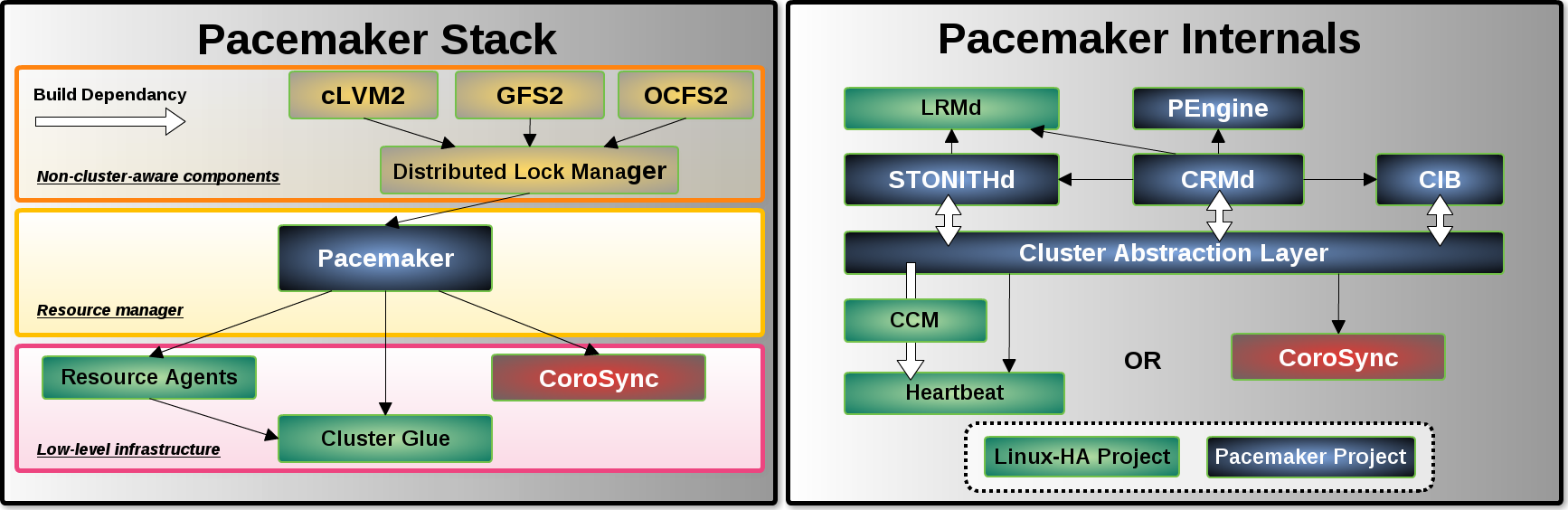

以下两张分别为 pacemaker 的堆栈及内构图示：

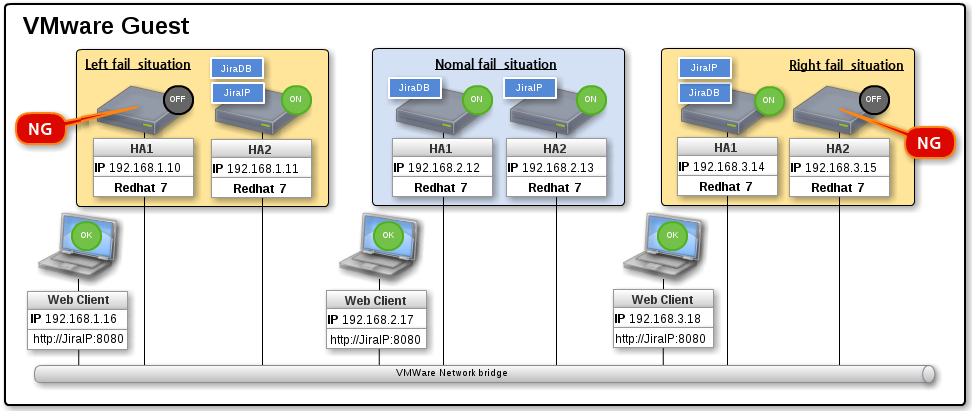

在 Pacemaker 下完整建构的双机热备 HA，在以下三种情境都是可以正常运作的。

网络文件系统(NFS)及存储装置(DRBD)

Home-shared 是 DataCenter 的一个关键，原本 Atlassian 系列的应用程序都有一个 Local Home，透过 NFS 这个网络文件系统让同一种 AP 多个节点，供享同一个 home directory。如此协同运作，就可以让单一个节点所作的设置(比如插件升级或是安装)，群集里的其他成员也就跟着完成。

NFS 的供应端可以是任何云存储的分布式文件系统技术，这里用 CEPH 为示例来作说明，前端是藉由 NFS 分享出来的网络文件系统，后端是由三个 osd 节点组合出来的 RAW device，接下来是一个有趣的组合，我把监控 mon 和元数据 msd 原来两个节点组合为一个节点总共两组，这样就可以为 NFS-server 建置一个 HA 也就是提供一个虚拟 IP 给 Atlassian AP 作挂载，这样 share home 就有了热备援啦！在这里的 Pacemake 建置 HA 主要是为了 NFS-server 服务，mon 及 msd 的组合节点原本就有热备援的机制存在，不需要依赖 Packmaker 的 HA。

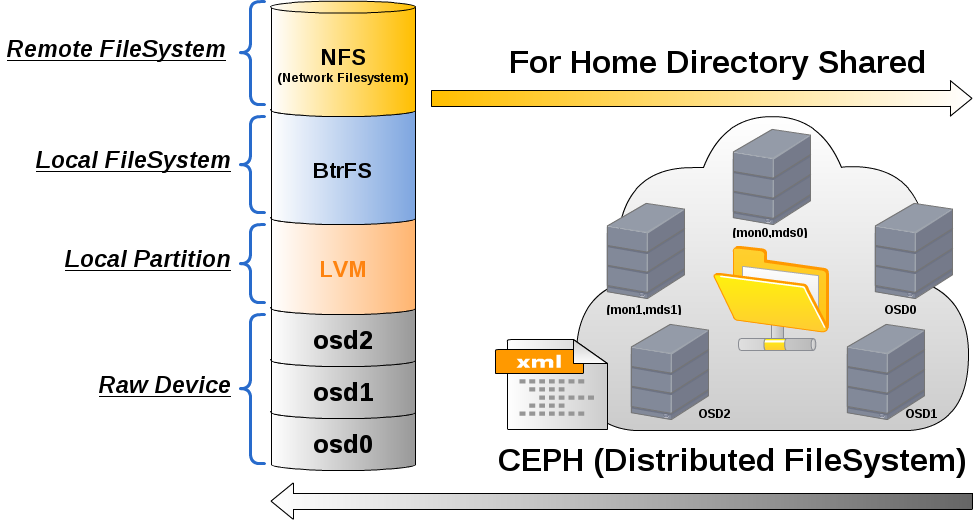

请以下面图型来想像一下我所描述的安排：

双机热备一开始我们都只考虑到应用程序端，现在我们来看看数据库如何跟双机热备集成，一开始当然想到数据库的存储位置，DRBD 跟 Pacemaker 整合的非常严密，以它来作为数据库的存储位置再也理想不过了，这个装置在两个节点之间以块层级随时同步着，但尽有一方会被挂载着，因此这样的构架方案不适合作数据库的负载均衡，只合适数据库的双机热备，也就是HA。

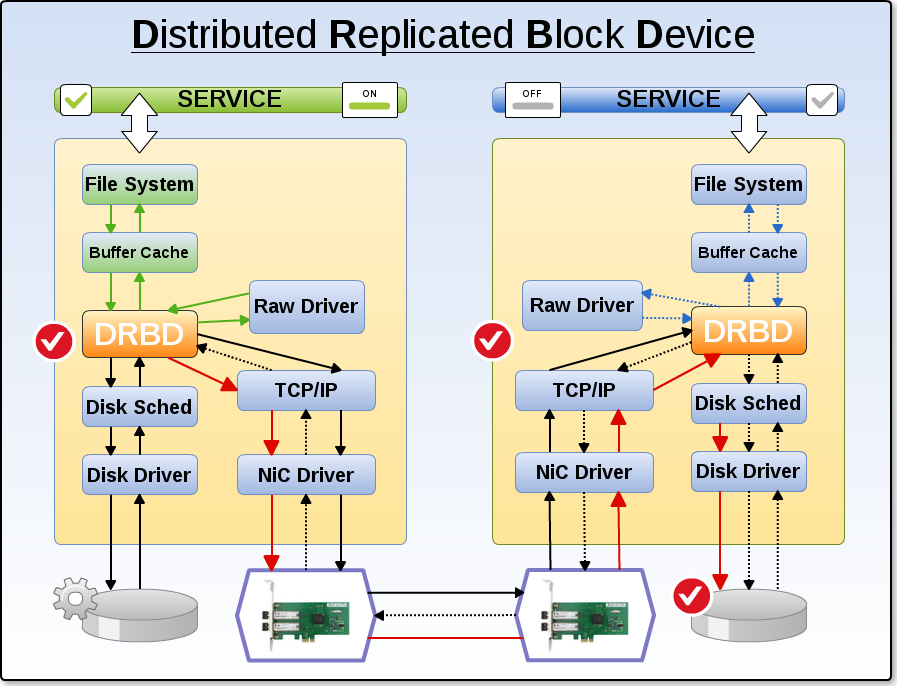

DRBD 只提供到 Raw Device，再上层的文件系统就由操作系统接手了，接下来的挂载再由 Pacemaker 安排，DRBD 模块负责着三个访问（Raw Driver，Disk Driver，NIC Driver）。

这里写图片描述

DRBD 算是很忙碌的一个模块，因为是块层级的传输，所以虽然负责许多面向，但效率不减（访问 DRBD 官网请连接http://drbd.linbit.com/
再次提醒：　DRBD的存储构架，对群集而言只适合集成双机热备构架也就是HA，不合适负载均衡的安排，这点请注意。

负载均衡 (LoadBalance)

HAproxy 是个非常不错的负载均衡舵手，在这个角色下可以用简单的参数来调配，可以作到让出来面对客户端提出需求的 web-service 群，是用什么样的模式来运作。比如 roundrobin 或 static-rr ，甚至可以分头顾及到下层的数据库是不是采用 leastconn 模式。
当然 HAproxy 这么重要的网关怎么可以只由单一的节点来担任，再建一组 HA 吗？一个很有趣的安排，把 HAproxy 往群里面配，不管是由云存储的群（sql）或是云计算的群（html）都可以，只要把群里每个成员上的 HAproxy 服务全部启动，参数调配好后就由 Pacemaker 所供应出来的虚拟IP来面对客户端的需求访问，这样 HAproxy 就有热备援的机制啦！

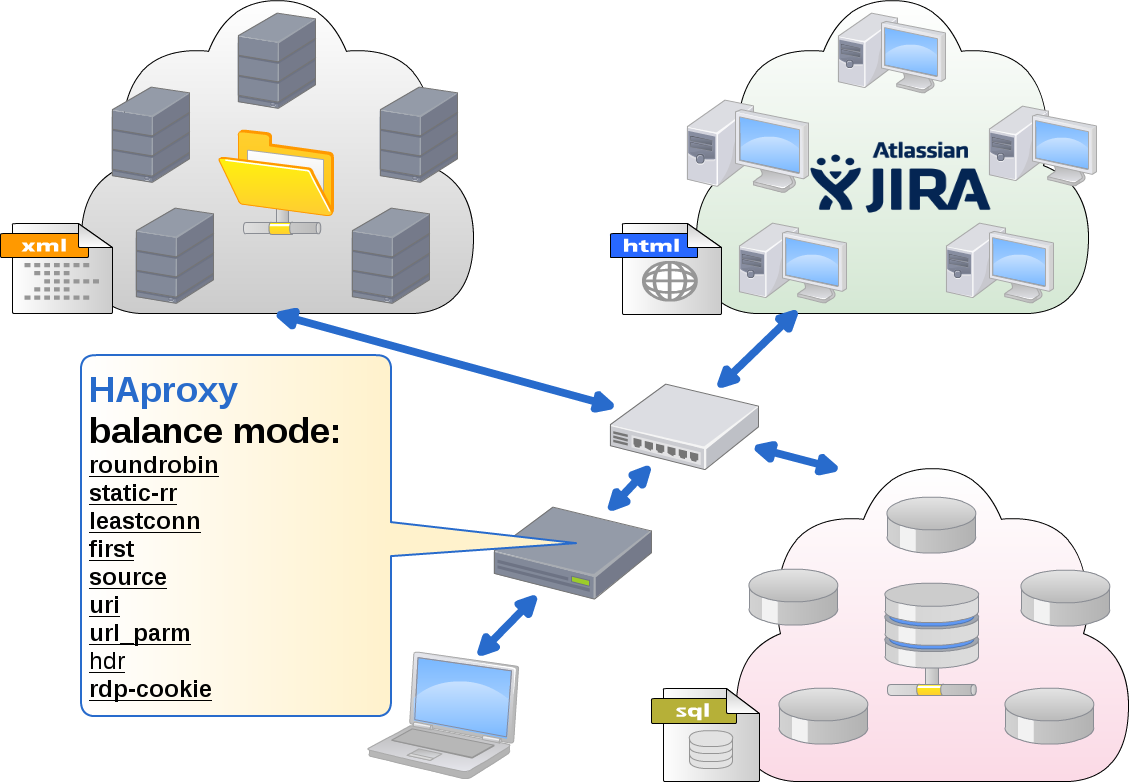

可以参考如下的图示想像一下这个有趣的安排。

roundrobin:平均轮询在各个节点上，可调整权重让不同等级的服务器分配不同的负载。
static-rr:平输询在各个节点上，但权重调整无效。不管各个服务器规格如何，按总节点数平圴轮询。
leastconn:適合sessions較長的服務端，比如 LDAP，SQL….等，權重調整後會較緩慢生效。
first:该算法的目的是要始终使用最小服务器的数量。
source:这确保了同一客户端地址将始终达到相同的服务器端。
url:同 source 差别在用 url 来辨别客户端。
url_arm:同 url 差别在有参数，一般是服务器对服务器的访问。
hdr:这一般指的是可识别的用户标头，也就是同一个用户帐号登入不同客户端作访问服务器，都是由同一台服务器来服务。
rdp-cookie:如同 hdr 但以 cookie 存在与否来判别是否改变访问的主机。

设置步骤 (DataCenter Setup)

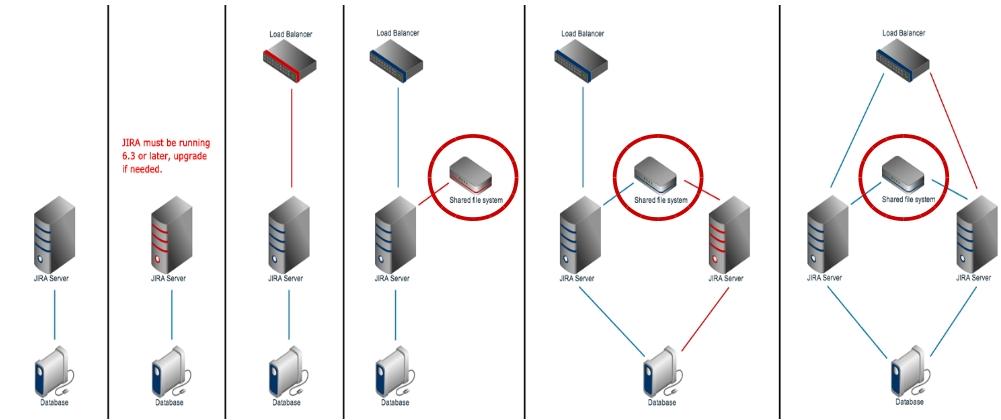

以下为 Atlassian 原厂 DataCenter for jira 的设置步骤

首先把数据库跟应用程序（这里指的是 jira）分离。
确认原本的 jira 版本是在 6.3 以上（含），如果版本条件不满足，请先进行升级或是改版计划。
将 Loadblance 的节点安排好，这篇文章建议的是 HAproxy 服务器。
把 Local Home Directory 分享出来，作为 DataCenter 最重要的 Share Home 的一个位置。
加入第二个应用程序节点，把数据库设定好，NFS-client 设定好访问 Shared Home。
将 HAproxy 上层之AP设定为 roundrobin 模式，将下层数据库设定为 lessconn 模式，然后全部串接起来，由 Pacemaker 建置好的虚拟 IP，准备接受客户端的访问。

效能监控工具 (Performance Monitor)

在建置 DataCentor 的整个过程还算繁琐，不只步骤繁多，构架多样化，但整个模型是一致的，会建构 jira 应用程序的 DataCenter 也就会建构其他应用程序的 DataCenter，整个过程中，在这里建议随时观测虛拟环境的效能监控工具，一边进行建置一边进行诊断，才不㑹进行了大部份的建构步骤才开始回头查问题的原因，那将㑹增加问题分析的困难度。

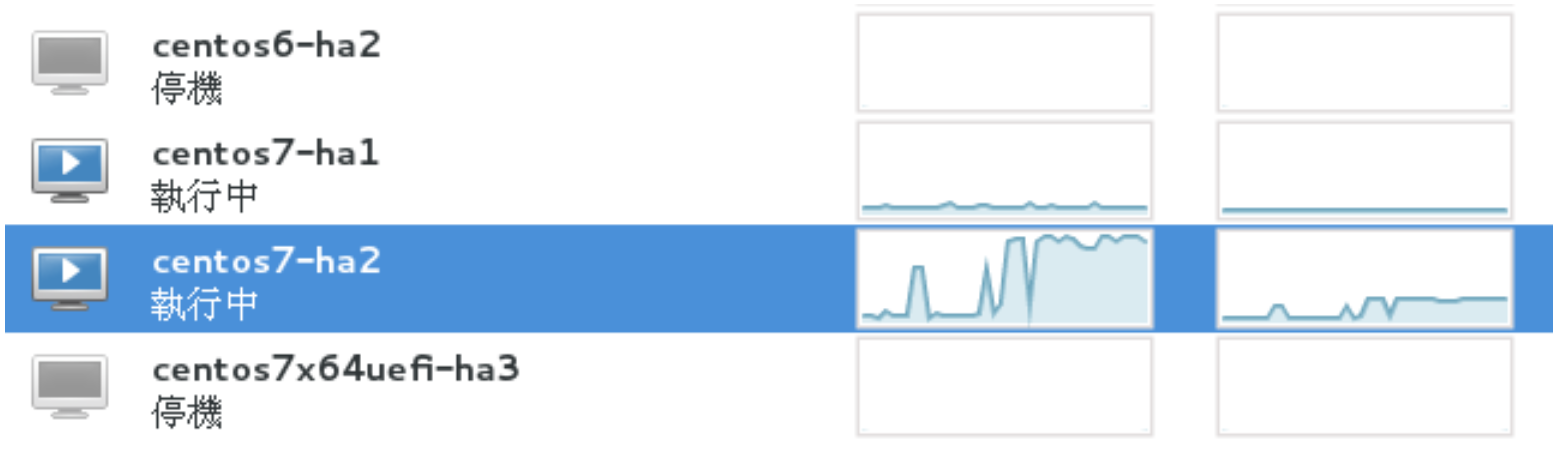

如下图标示例，在我们浏览 jiraIP 我们可以知道 ha1 和 ha2 彼此之间并非 roundrobin 关系

在整个 DataCenter 建置完成后开始上线，运行过程中要注意 CPU 负戴不要持续攀升在 80% 以上，持续攀升需要调优或是硬件升级，瞬间是不碍事的。

如下以 VMware 性能监控器显示只有瞬间攀升。
