RC电路的瞬态和稳态过程
以指数衰减方式进行运动变化，不仅在交流电路中有，在静电学及放射性衰变、原子核裂变中同样出现。在核物理与放射性研究中，半衰期是放射元素的一个特性常数，它与外界条件、元素状态、元素质量无关。在考古学、医学、环境保护学中，放射性元素半衰期这个特性参数常被用到。而在RC电路与直流电源相接，当接通电源或断开电源的瞬间也将形成电路充电或放电的瞬态变化过程，瞬态变化快慢是由电路内各元件量值和特性决定的。因此，瞬态过程研究牵涉到物理学的许多领域。
RC电路可以用于改变输入正弦信号和输出正弦信号之间的相位差。例如，将若干个振幅成一定比例的正弦波合成一个方波或三角波，就需要这些正弦波的初相位相同，而这一点可以通过RC移相器达到。用相移电路移相和测量两正弦波电压之间的相位差，是电子线路设计中经常会用到的。
实验目的与要求
学会用示波器测量放电的半衰期。
研究RC电路的稳态特性和瞬态放电特性。
学会用不同的方法测量正弦波输出电压对输入电压的相移。
实验原理
RC电路的瞬态过程
详见教材中的实验5－6。
(补充) 本实验有三种方法获得电路的时间常数。
用公式拟合。利用数字示波器的存储功能，导出电容充放电的数据，拟合得到时间常数。这种方法对于充放电充分和不充分的情况都适用。

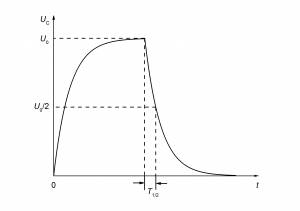

半衰期法。从示波器上测量半衰期，除以ln2得到时间常数。该方法要求电容放电是充分的。书上P183的图5-30有误，若充放电的时间相同，电容器上的电压变化应该为下图所示。
测量信号发生器内阻r，用(R+r)C直接计算电路的时间常数。
RC电路的稳态过程
用三种方法测量正弦波输出电压对输入电压的相移。详见教材中的实验5－7
实验装置

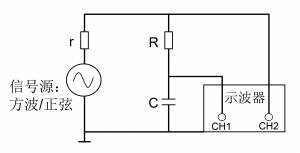

电路图如下(注意共地)：
实验装置包括示波器、函数信号发生器、电容箱、电阻箱、同轴电缆线等。
请同学们自带u盘用以存储数据。
