flowable加签和转签

加签

同时让多人处理任务，但是不同于网关操作。

1、向前加签
任务在A这里，A这个时候需要BCD核对一下，等BCD核对之后又回到A这里
2、向后加签
任务在A这里，A这个时候需要BCD处理这个事情，处理完毕之后就不用管了，继续后面的审批环节

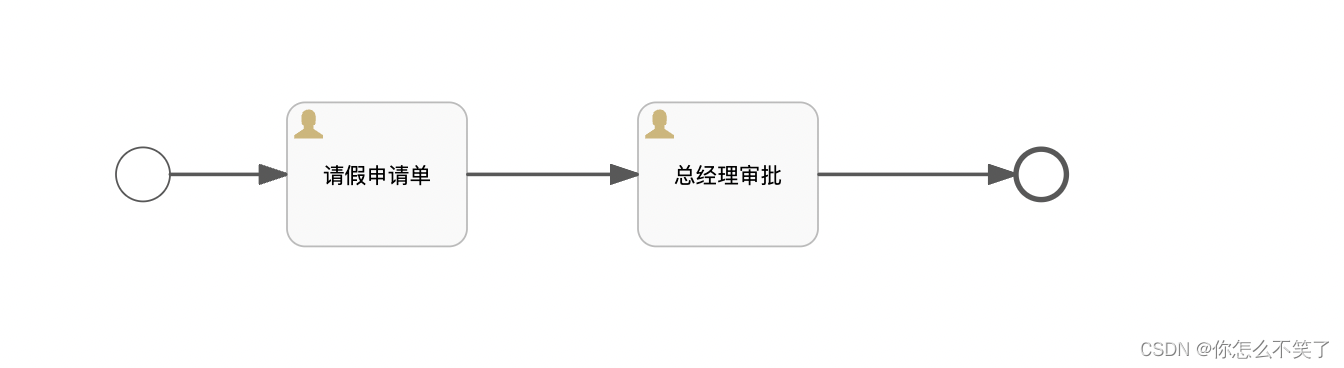

创建一个新的流程：就一个简单的流程，员工请假申请，总经理审批
在这里插入图片描述

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:flowable="http://flowable.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.flowable.org/processdef"><process id="加签流程" name="加签流程" isExecutable="true"><startEvent id="startEvent1" flowable:formFieldValidation="true"></startEvent><userTask id="sid-A79D6824-4FE7-439F-AA6E-07759A2D9936" name="请假申请单" flowable:assignee="员工" flowable:formFieldValidation="true"><extensionElements><modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler"><![CDATA[false]]></modeler:initiator-can-complete></extensionElements></userTask><sequenceFlow id="sid-1628515E-BD6B-4287-A887-FCA6E346CE28" sourceRef="startEvent1" targetRef="sid-A79D6824-4FE7-439F-AA6E-07759A2D9936"></sequenceFlow><userTask id="sid-837CF8BA-F593-4696-A0B2-B114F7367097" name="总经理审批" flowable:assignee="总经理" flowable:formFieldValidation="true"><extensionElements><modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler"><![CDATA[false]]></modeler:initiator-can-complete></extensionElements></userTask><sequenceFlow id="sid-DCBE07F5-B1C2-4672-8EBF-63604B8A8442" sourceRef="sid-A79D6824-4FE7-439F-AA6E-07759A2D9936" targetRef="sid-837CF8BA-F593-4696-A0B2-B114F7367097"></sequenceFlow><endEvent id="sid-537241A8-1CCA-4DAC-A8DA-20A29E5F381E"></endEvent><sequenceFlow id="sid-C6547CB7-FD01-417E-8843-95C7B0861CDB" sourceRef="sid-837CF8BA-F593-4696-A0B2-B114F7367097" targetRef="sid-537241A8-1CCA-4DAC-A8DA-20A29E5F381E"></sequenceFlow></process><bpmndi:BPMNDiagram id="BPMNDiagram_加签流程"><bpmndi:BPMNPlane bpmnElement="加签流程" id="BPMNPlane_加签流程"><bpmndi:BPMNShape bpmnElement="startEvent1" id="BPMNShape_startEvent1"><omgdc:Bounds height="30.0" width="30.0" x="100.0" y="163.0"></omgdc:Bounds></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="sid-A79D6824-4FE7-439F-AA6E-07759A2D9936" id="BPMNShape_sid-A79D6824-4FE7-439F-AA6E-07759A2D9936"><omgdc:Bounds height="80.0" width="99.99999999999997" x="195.00000000000003" y="138.00000000000003"></omgdc:Bounds></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="sid-837CF8BA-F593-4696-A0B2-B114F7367097" id="BPMNShape_sid-837CF8BA-F593-4696-A0B2-B114F7367097"><omgdc:Bounds height="80.0" width="100.0" x="390.00000000000006" y="138.00000000000003"></omgdc:Bounds></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="sid-537241A8-1CCA-4DAC-A8DA-20A29E5F381E" id="BPMNShape_sid-537241A8-1CCA-4DAC-A8DA-20A29E5F381E"><omgdc:Bounds height="28.0" width="28.0" x="600.0000000000001" y="164.00000000000003"></omgdc:Bounds></bpmndi:BPMNShape><bpmndi:BPMNEdge bpmnElement="sid-DCBE07F5-B1C2-4672-8EBF-63604B8A8442" id="BPMNEdge_sid-DCBE07F5-B1C2-4672-8EBF-63604B8A8442"><omgdi:waypoint x="294.95000000000005" y="178.00000000000003"></omgdi:waypoint><omgdi:waypoint x="390.00000000000006" y="178.00000000000003"></omgdi:waypoint></bpmndi:BPMNEdge><bpmndi:BPMNEdge bpmnElement="sid-C6547CB7-FD01-417E-8843-95C7B0861CDB" id="BPMNEdge_sid-C6547CB7-FD01-417E-8843-95C7B0861CDB"><omgdi:waypoint x="489.95000000000005" y="178.00000000000003"></omgdi:waypoint><omgdi:waypoint x="600.0000000000001" y="178.00000000000003"></omgdi:waypoint></bpmndi:BPMNEdge><bpmndi:BPMNEdge bpmnElement="sid-1628515E-BD6B-4287-A887-FCA6E346CE28" id="BPMNEdge_sid-1628515E-BD6B-4287-A887-FCA6E346CE28"><omgdi:waypoint x="129.94999891869114" y="178.00000000000003"></omgdi:waypoint><omgdi:waypoint x="194.99999999994475" y="178.00000000000003"></omgdi:waypoint></bpmndi:BPMNEdge></bpmndi:BPMNPlane></bpmndi:BPMNDiagram>
</definitions>

部署流程并启动：

/*** 部署流程*/@Testpublic void deployment() {//获取流程引擎ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();//获取RepositoryService部署流程RepositoryService repositoryService = processEngine.getRepositoryService();repositoryService.createDeployment().name("加签流程").addClasspathResource("加签流程.bpmn20.xml").deploy();}/*** 启动流程定义*/@Testpublic void startProcess() {//获取流程引擎ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();//获取RuntimeService启动流程RuntimeService runtimeService = processEngine.getRuntimeService();//参数是act_re_procdef表的主键runtimeService.startProcessInstanceById("加签流程:1:85004");}

员工完成任务：

/*** 员工完成任务*/@Testpublic void completeTask() {ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();TaskService taskService = processEngine.getTaskService();//为了方便，直接去库里找到该数据taskService.complete("87505");}

正常流程，员工完成任务后到总经理审批

在这里插入图片描述

但，实际中会出现特殊情况，还需要董事长审批，但在流程设计中并没有董事长这个流程节点。所以需要用到加签的功能。

加签功能

/*** 加签任务给董事长* 假如流程中出现特殊情况，需要特定的人员进行审批后才可以正常的把流程走下去，而这个特定的人员一开始* 并没有在流程设计中体现出来，所以这时候就需要加签这个功能，在某一节点处添加一个新的人员来处理这个流程*/@Testpublic void countersignTask() {ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();TaskService taskService = processEngine.getTaskService();//通过delegateTask实现加签taskService.delegateTask("90002", "董事长");}

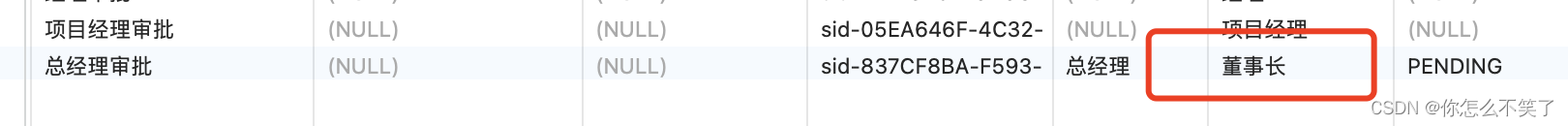

任务的负责人变更为董事长了

在这里插入图片描述

完成加签任务

/*** 完成加签任务* 加签任务不能用completeTask来完成,这个加签的任务并不属于正常流程中的一个节点任务* 加签任务完后，任务还会回到加签前的人员手里*/@Testpublic void resolveTask() {ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();TaskService taskService = processEngine.getTaskService();//需要通过resolveTask完成加签任务，可以看到这里的taskId他没有改变，也就是加签任务他并没有更改任务的基本信息//只是将assignee更新了taskService.resolveTask("90002");}

在这里插入图片描述

//后面正常完成流程任务即可，不写了。。

转签

/*** 转签* 就是把任务转办给他人*/
@Test
public void transferTask() {ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();TaskService taskService = processEngine.getTaskService();//直接setAssignee即可taskService.setAssignee("90002", "总监");
}
