Flowable工作流之加签（委派）、转签（转办）

article/2025/10/7 13:28:38

目录

  • 1. 加签
    • 1.1. 向前加签
    • 1.2. 向后加签
  • 2. 或签
  • 3. 委派和转办的区别
    • 2.1. 委派
    • 2.2. 转办
  • 4. 向前加签
    • 4.1. 流程图
    • 4.2. 部署并启动
    • 4.3. 完成任务
    • 4.4. 向前加签实现
      • 4.4.1. 添加加签（委派）功能任务
      • 4.4.1. 加签（委派）任务的完成
  • 5. 转签（转办）

1. 加签

顾名思义就是增加一道审批签名，这道审批往往是临时增加的，标准流程没有规定要走的

在现实工作流程中，加签功能使用率颇高；有时，审批人对内容不太确定，不太敢做主，就会找更高层的领导进行加签；这样就可以规避个人风险；出问题大家一起担。有时为了表示对领导尊重，或者让领导知道这回事，也需要使用加签功能

1.1. 向前加签

任务在 A 这里，A 这个时候需要 B 核对一下，等 B 核对之后又回到 A 这里，这时 A 才能继续自己的任务

1.2. 向后加签

任务在 A 这里，A 这个时候需要 B 处理这个事情，处理完毕之后就不用管了，继续后面的审批环节

2. 或签

或签：指同一个任务审批节点设置多个人，如 A、B、C 三人，三人会同时收到审批，只要其中任意一人审批即可流转到下一审批节点

3. 委派和转办的区别

2.1. 委派

委派：是将任务节点分给其他人处理，等其他人处理好之后，委派任务还会 自动回到委派人的任务中

在这里插入图片描述

2.2. 转办

直接将办理人assignee 换成别人，这时任务的拥有着不再是转办人，而是为空，相当与将任务转出

直接将 assignee =” zhuanban” taskService.setAssignee(taskId, userId);

在这里插入图片描述

4. 向前加签

4.1. 流程图

完成后的流程图如下

在这里插入图片描述
XML 文件内容

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:flowable="http://flowable.org/bpmn"xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI"xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI"typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath"targetNamespace="http://www.flowable.org/processdef" exporter="Flowable Open Source Modeler"exporterVersion="6.7.2"><process id="Countersign" name="Countersign" isExecutable="true"><documentation>flowable的加签</documentation><startEvent id="sid-D7D95537-998F-4DC4-B951-78708D6DBB98" flowable:formFieldValidation="true"></startEvent><userTask id="qjsqId" name="请假申请单" flowable:assignee="${user}" flowable:formFieldValidation="true"><extensionElements><modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler"><![CDATA[false]]></modeler:initiator-can-complete></extensionElements></userTask><sequenceFlow id="sid-6B6AF669-F0E8-4D59-892A-162228D0510D" sourceRef="sid-D7D95537-998F-4DC4-B951-78708D6DBB98"targetRef="qjsqId"></sequenceFlow><userTask id="zjlId" name="总经理审批" flowable:assignee="${Boss}" flowable:formFieldValidation="true"><extensionElements><modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler"><![CDATA[false]]></modeler:initiator-can-complete></extensionElements></userTask><sequenceFlow id="sid-A5F5DC0C-5E0B-4A14-B748-CBCFFB98696D" sourceRef="qjsqId" targetRef="zjlId"></sequenceFlow><endEvent id="sid-2C1AB747-3343-41FC-954C-70B992D32D14"></endEvent><sequenceFlow id="sid-8B64D6FD-A229-4E53-B4EB-C86449387AE6" sourceRef="zjlId"targetRef="sid-2C1AB747-3343-41FC-954C-70B992D32D14"></sequenceFlow></process><bpmndi:BPMNDiagram id="BPMNDiagram_Countersign"><bpmndi:BPMNPlane bpmnElement="Countersign" id="BPMNPlane_Countersign"><bpmndi:BPMNShape bpmnElement="sid-D7D95537-998F-4DC4-B951-78708D6DBB98"id="BPMNShape_sid-D7D95537-998F-4DC4-B951-78708D6DBB98"><omgdc:Bounds height="30.0" width="30.0" x="74.0" y="117.0"></omgdc:Bounds></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="qjsqId" id="BPMNShape_qjsqId"><omgdc:Bounds height="80.0" width="100.0" x="225.0" y="92.0"></omgdc:Bounds></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="zjlId" id="BPMNShape_zjlId"><omgdc:Bounds height="80.0" width="100.0" x="450.0" y="92.0"></omgdc:Bounds></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="sid-2C1AB747-3343-41FC-954C-70B992D32D14"id="BPMNShape_sid-2C1AB747-3343-41FC-954C-70B992D32D14"><omgdc:Bounds height="28.0" width="28.0" x="660.0" y="118.0"></omgdc:Bounds></bpmndi:BPMNShape><bpmndi:BPMNEdge bpmnElement="sid-6B6AF669-F0E8-4D59-892A-162228D0510D"id="BPMNEdge_sid-6B6AF669-F0E8-4D59-892A-162228D0510D" flowable:sourceDockerX="15.0"flowable:sourceDockerY="15.0" flowable:targetDockerX="50.0" flowable:targetDockerY="40.0"><omgdi:waypoint x="103.94999947166039" y="132.0"></omgdi:waypoint><omgdi:waypoint x="225.0" y="132.0"></omgdi:waypoint></bpmndi:BPMNEdge><bpmndi:BPMNEdge bpmnElement="sid-A5F5DC0C-5E0B-4A14-B748-CBCFFB98696D"id="BPMNEdge_sid-A5F5DC0C-5E0B-4A14-B748-CBCFFB98696D" flowable:sourceDockerX="50.0"flowable:sourceDockerY="40.0" flowable:targetDockerX="50.0" flowable:targetDockerY="40.0"><omgdi:waypoint x="324.94999999996566" y="132.0"></omgdi:waypoint><omgdi:waypoint x="449.9999999998968" y="132.0"></omgdi:waypoint></bpmndi:BPMNEdge><bpmndi:BPMNEdge bpmnElement="sid-8B64D6FD-A229-4E53-B4EB-C86449387AE6"id="BPMNEdge_sid-8B64D6FD-A229-4E53-B4EB-C86449387AE6" flowable:sourceDockerX="50.0"flowable:sourceDockerY="40.0" flowable:targetDockerX="14.0" flowable:targetDockerY="14.0"><omgdi:waypoint x="549.95" y="132.0"></omgdi:waypoint><omgdi:waypoint x="660.0" y="132.0"></omgdi:waypoint></bpmndi:BPMNEdge></bpmndi:BPMNPlane></bpmndi:BPMNDiagram>
</definitions>

4.2. 部署并启动

// 部署流程
@Test
public void test1() {ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();RepositoryService repositoryService = processEngine.getRepositoryService();Deployment deploy = repositoryService.createDeployment().addClasspathResource("processes/Countersign.bpmn20.xml").name("加签流程").deploy();System.out.println("deploy.getId() = " + deploy.getId());System.out.println("deploy.getName() = " + deploy.getName());
}// 启动流程
@Test
public void test2() {ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();RuntimeService runtimeService = processEngine.getRuntimeService();// 给请假申请单分配用户Map<String, Object> variables = new HashMap<>();variables.put("user", "张三");ProcessInstance processInstance = runtimeService.startProcessInstanceById("Countersign:2:bf2eeed9-58f1-11ed-8017-005056c00001", variables);System.out.println("流程定义的ID：" + processInstance.getProcessDefinitionId());System.out.println("流程实例的ID：" + processInstance.getId());
}

4.3. 完成任务

张三 完成请假申请单任务

// 张三完成请假申请单
@Test
public void test3() {ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();TaskService taskService = processEngine.getTaskService();Task task = taskService.createTaskQuery().processInstanceId("57c743b9-58f2-11ed-9a6d-005056c00001").taskAssignee("张三").singleResult();// 给总经理审批分配用户Map<String, Object> variables = new HashMap<>();variables.put("Boss", "周经理");if (task != null) {taskService.complete(task.getId(), variables);}
}

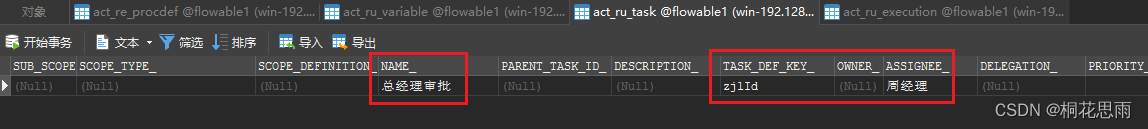

查看 ACT_RU_TASK 表数据如下，任务节点发生了流转；到了总经理审批节点了

在这里插入图片描述

4.4. 向前加签实现

在实际中会出现特殊情况，如还需要 董事长 审批，但在流程设计中并没有 董事长 这个流程节点，所以需要用到加签的功能

4.4.1. 添加加签（委派）功能任务

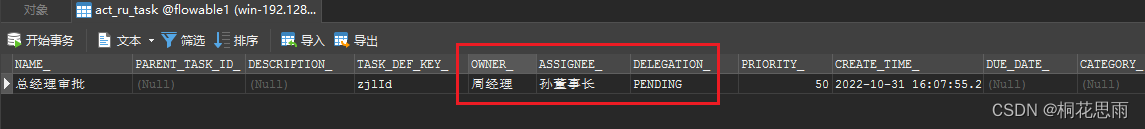

将任务委托给另一个人，修改 ACT_RU_TASK 表记录，硬编码不推荐

  • 如果任务所有者字段 OWNER_ 为 null，则将该字段置为任务的当前受理人（如 周经理）
  • 委托状态字段 DELEGATION_ 变更为 PENDING；DelegationState 是一个枚举
  • 当前审批人字段 ASSIGNEE_ 变更为被委托人（如 孙董事长）

在这里插入图片描述

/*** 假如流程中出现特殊情况，需要特定的人员进行审批后才可以正常的把流程走下去，而这个特定的人员一开始* 并没有在流程设计中体现出来，所以这时候就需要加签这个功能，在某一节点处添加一个新的人员来处理这个流程*/
@Test
public void test4() {ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();TaskService taskService = processEngine.getTaskService();Task task = taskService.createTaskQuery().processInstanceId("57c743b9-58f2-11ed-9a6d-005056c00001").taskAssignee("周经理").singleResult();if (task != null) {taskService.delegateTask(task.getId(), "孙董事长");}
}

4.4.1. 加签（委派）任务的完成

@Test
public void test5() {ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();TaskService taskService = processEngine.getTaskService();Task task = taskService.createTaskQuery().processInstanceId("57c743b9-58f2-11ed-9a6d-005056c00001").taskAssignee("孙董事长").singleResult();if (task != null) {taskService.resolveTask(task.getId());}
}
  • 加签任务不能用 completeTask() 方法来完成，因为这个加签的任务并不属于正常流程中的一个节点任务，加签任务完后，任务还会回到加签前的人员手里

查看 ACT_RU_TASK 表数据如下，任务节点发生了流转；又回到了 总经理审批 节点了

  • 任务所有者字段 OWNER_ 为 周经理
  • 当前审批人字段 ASSIGNEE_ 为 周经理
  • 委托状态字段 DELEGATION_ 变更为 RESOLVED

在这里插入图片描述

5. 转签（转办）

// 转签：就是把任务转办给他人
@Test
public void transferTask() {ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();TaskService taskService = processEngine.getTaskService();// 直接setAssignee即可taskService.setAssignee("90002", "总监");
}
  • 关于加签，转签的文章：https://blog.csdn.net/vbirdbest/article/details/122031587
  • Flowable 工作流待签、待办、转办、委派相关功能小结：https://blog.csdn.net/qq_44293888/article/details/107758634
