参照野火STM32程序调试NRF24L01成功，颇获喜感

nRF24L01是一款工作在2.4~2.5GHz世界通用ISM频段的单片无线收发器芯片。无线收发器包括：频率发生器、增强型SchockBurstTM模式控制器、功率放大器、警惕振荡器、调制器、解调器。输出功率、频道选择和协议的设置可以通过SPI接口进行设置。

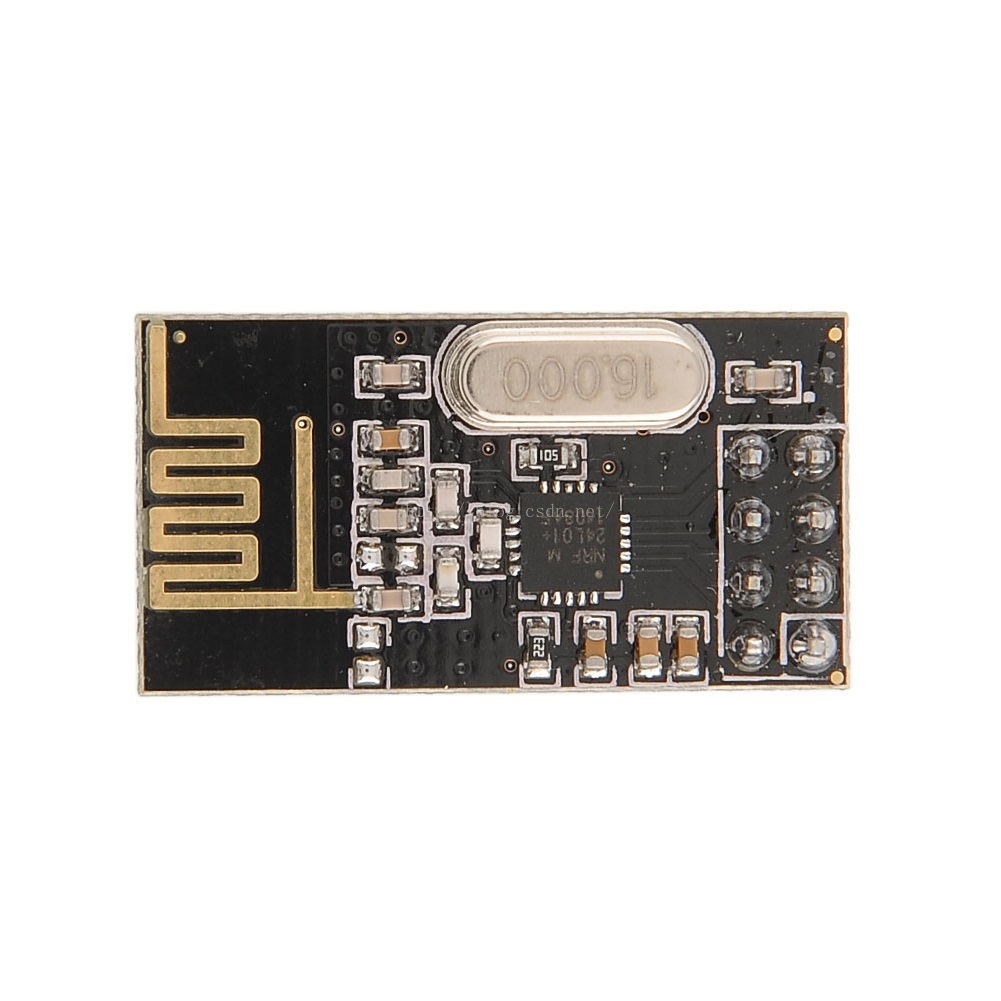

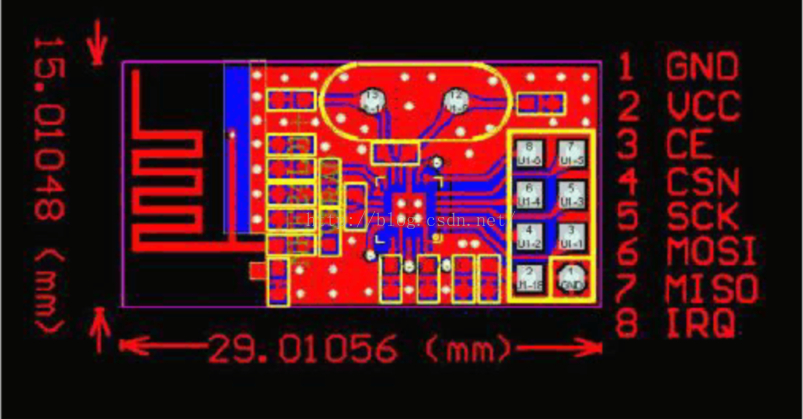

模块外形图如下图所示： PCB和引脚示意图如下图所示：

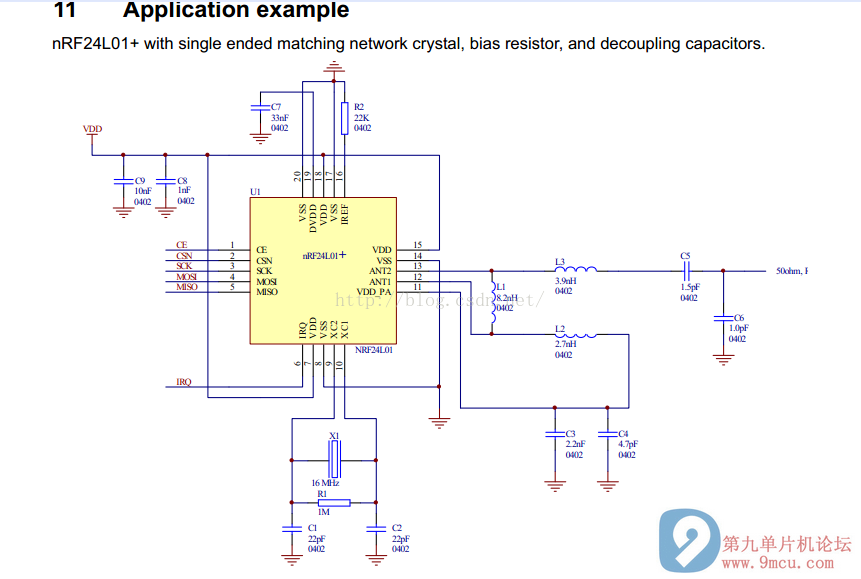

电路图如图所示：

VDD电压范围为1.9V~3.6V，我使用的是3.3V，与单片机的通信接口类型为SPI，读写时序如下图所示：

与开发板硬件连接如下：

* 硬件连接：----------------------------—----|
| PA5-SPI1-SCK : NRF -SCK |
  |   PA6-SPI1-MISO : NRF -MISO |
  |   PA7-SPI1-MOSI : NRF -MOSI |
  |   PA4 : NRF -CE |
* | PA3 : NRF -CSN |
  | PA2 : NRF -IRQ |
* -------------------------------------------

引脚配置如下：

  /*配置 SPI_NRF_SPI的 SCK,MISO,MOSI引脚，GPIOA^5,GPIOA^6,GPIOA^7 */GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用功能GPIO_Init(GPIOA, &GPIO_InitStructure);  /*配置SPI_NRF_SPI的CE引脚，GPIOA^4和SPI_NRF_SPI的 CSN 引脚: NSS GPIOC^4*/GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3|GPIO_Pin_4;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_Init(GPIOA, &GPIO_InitStructure);/*配置SPI_NRF_SPI的IRQ引脚，GPIOA^2*/GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU ;  //上拉输入GPIO_Init(GPIOA, &GPIO_InitStructure);

SPI配置如下：

  SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;    //双线全双工SPI_InitStructure.SPI_Mode = SPI_Mode_Master;	 		        //主模式SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;	 		//数据大小8位SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;		 		//时钟极性，空闲时为低SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;				//第1个边沿有效，上升沿为采样时刻SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;		   		//NSS信号由软件产生SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_8;    //8分频，9MHzSPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;  		        //高位在前SPI_InitStructure.SPI_CRCPolynomial = 7;SPI_Init(SPI1, &SPI_InitStructure);/* Enable SPI1  */SPI_Cmd(SPI1, ENABLE);

配置进入接收模式：

void NRF_RX_Mode(void)
{NRF_CE_LOW();	SPI_NRF_WriteBuf(NRF_WRITE_REG+RX_ADDR_P0,RX_ADDRESS,RX_ADR_WIDTH);//写RX节点地址SPI_NRF_WriteReg(NRF_WRITE_REG+EN_AA,0x01);    //使能通道0的自动应答    SPI_NRF_WriteReg(NRF_WRITE_REG+EN_RXADDR,0x01);//使能通道0的接收地址    SPI_NRF_WriteReg(NRF_WRITE_REG+RF_CH,CHANAL);      //设置RF通信频率    SPI_NRF_WriteReg(NRF_WRITE_REG+RX_PW_P0,RX_PLOAD_WIDTH);//选择通道0的有效数据宽度      SPI_NRF_WriteReg(NRF_WRITE_REG+RF_SETUP,0x07); //设置TX发射参数,0db增益,1Mbps,低噪声增益开启   SPI_NRF_WriteReg(NRF_WRITE_REG+CONFIG, 0x0f);  //配置基本工作模式的参数;PWR_UP,EN_CRC,16BIT_CRC,接收模式NRF_CE_HIGH(); /*CE拉高，进入接收模式*/ delay_ms(100); //CE拉高一段时间
}

配置进入发射模式：

void NRF_TX_Mode(void)
{  NRF_CE_LOW();		SPI_NRF_WriteBuf(NRF_WRITE_REG+TX_ADDR,TX_ADDRESS,TX_ADR_WIDTH);    //写TX节点地址; SPI_NRF_WriteBuf(NRF_WRITE_REG+RX_ADDR_P0,RX_ADDRESS,RX_ADR_WIDTH); //设置TX节点地址,主要为了使能ACK;   SPI_NRF_WriteReg(NRF_WRITE_REG+EN_AA,0x01);     //使能通道0的自动应答;    SPI_NRF_WriteReg(NRF_WRITE_REG+EN_RXADDR,0x01); //使能通道0的接收地址;  SPI_NRF_WriteReg(NRF_WRITE_REG+SETUP_RETR,0x1a);//设置自动重发间隔时间:500us + 86us;最大自动重发次数:10次;SPI_NRF_WriteReg(NRF_WRITE_REG+RF_CH,CHANAL);   //设置RF通道为CHANAL;SPI_NRF_WriteReg(NRF_WRITE_REG+RF_SETUP,0x07);  //设置TX发射参数,0db增益,1Mbps,低噪声增益开启;   SPI_NRF_WriteReg(NRF_WRITE_REG+CONFIG,0x0e);    //配置基本工作模式的参数;PWR_UP,EN_CRC,16BIT_CRC,发射模式,开启所有中断;
/*CE拉高，进入发送模式*/	NRF_CE_HIGH();delay_ms(100); //CE要拉高一段时间才进入发送模式
}

NRF24L01的开机自检：

u8 NRF_Check(void)
{u8 buf[5]={0xC2,0xC2,0xC2,0xC2,0xC2};u8 buf1[5];u8 i; SPI_NRF_WriteBuf(NRF_WRITE_REG+TX_ADDR,buf,5); /*写入5个字节的地址.  */  SPI_NRF_ReadBuf(TX_ADDR,buf1,5); /*读出写入的地址 */	              for(i=0;i<5;i++)   	/*比较*/ {if(buf1[i]!=0xC2)break;}   if(i==5)return SUCCESS ;        //MCU与NRF成功连接 elsereturn ERROR ;        //MCU与NRF不正常连接
}

数据发送：

u8 NRF_Tx_Dat(u8 *txb)
{u8 state;  NRF_CE_LOW(); /*ce为低，进入待机模式1*/						SPI_NRF_WriteBuf(WR_TX_PLOAD,txb,TX_PLOAD_WIDTH);	/*写数据到TX BUF 最大 32个字节*/NRF_CE_HIGH();	  /*CE为高，txb非空，发送数据包 */   	  		                           while(NRF_Read_IRQ()!=0);  /*等待发送完成中断 */  	state = SPI_NRF_ReadReg(STATUS); /*读取状态寄存器的值 */ SPI_NRF_WriteReg(NRF_WRITE_REG+STATUS,state); /*清除TX_DS或MAX_RT中断标志*/ 	SPI_NRF_WriteReg(FLUSH_TX,NOP);    //清除TX FIFO寄存器 /*判断中断类型*/    if(state&MAX_RT)                     //达到最大重发次数return MAX_RT; else if(state&TX_DS)                  //发送完成return TX_DS;elsereturn ERROR;                 //其他原因发送失败
}

数据接收，可放在主函数里循环检测，也可更换为中断模式检测：

u8 NRF_Rx_Dat(u8 *rxb)
{u8 state; NRF_CE_HIGH();	 //进入接收状态/*等待接收中断*///while(NRF_Read_IRQ()!=0);/// NRF_CE_LOW();  	 //进入待机状态	             state = SPI_NRF_ReadReg(STATUS);	/*读取status寄存器的值*/  if(state&RX_DR)  /*判断是否接收到数据*/  //接收到数据{									     SPI_NRF_WriteReg(NRF_WRITE_REG+STATUS,state);/* 清除中断标志*/ SPI_NRF_ReadBuf(RD_RX_PLOAD,rxb,RX_PLOAD_WIDTH);//读取数据
//	    SPI_NRF_WriteReg(FLUSH_RX,NOP);          //清除RX FIFO寄存器return RX_DR; }else    return ERROR;                    //没收到任何数据
}

主循环任务程序如下：

void nrf_task(void *pdata)
{while(NRF_Check()!=SUCCESS){<span style="white-space:pre">	</span>delay_ms(100);}NRF_TX_Mode();//主动请求连接nrf_Txbuf[0]='H';nrf_Txbuf[1]='E';nrf_Txbuf[2]='L';nrf_Txbuf[3]='L';nrf_Txbuf[4]='0';do{ 	  status = NRF_Tx_Dat(nrf_Txbuf);}while((status != TX_DS)&(status != MAX_RT));//发送成功或者到达最大重发次数<span style="white-space:pre">	</span>if(status == MAX_RT) {	 USART1_printf( USART1,"Connection Failed\r\n");}<span style="white-space:pre">	</span>memset(nrf_Txbuf,0,sizeof(nrf_Txbuf));NRF_RX_Mode();//配置为接收模式while(1){/*等待接收数据*/status = NRF_Rx_Dat(nrf_Rxbuf);/*判断接收状态*/if(status == RX_DR)//接收到数据中断标志{Usb_SendData((char*)nrf_Rxbuf,strlen((char*)nrf_Rxbuf));//通过USB转发}if(0 != strlen((char*)nrf_Txbuf))//发送缓冲不为空{NRF_TX_Mode();//主动请求连接do{ 	  status = NRF_Tx_Dat(nrf_Txbuf);delay_ms(10);}while((status != TX_DS)&(status != MAX_RT));//发送成功或者到达最大重发次数memset(nrf_Txbuf,0,sizeof(nrf_Txbuf));NRF_RX_Mode();//配置为接收模式}delay_ms(100);}
}
