一、模块简介
NRF24L01是NORDIC公司生产的一款无线通信芯片,采用FSK调制,内部集成NORDIC自己的Enhanced Short Burst 协议,可以实现点对点或者1对6 的无线通信,通信速率最高可以达到2Mbps.

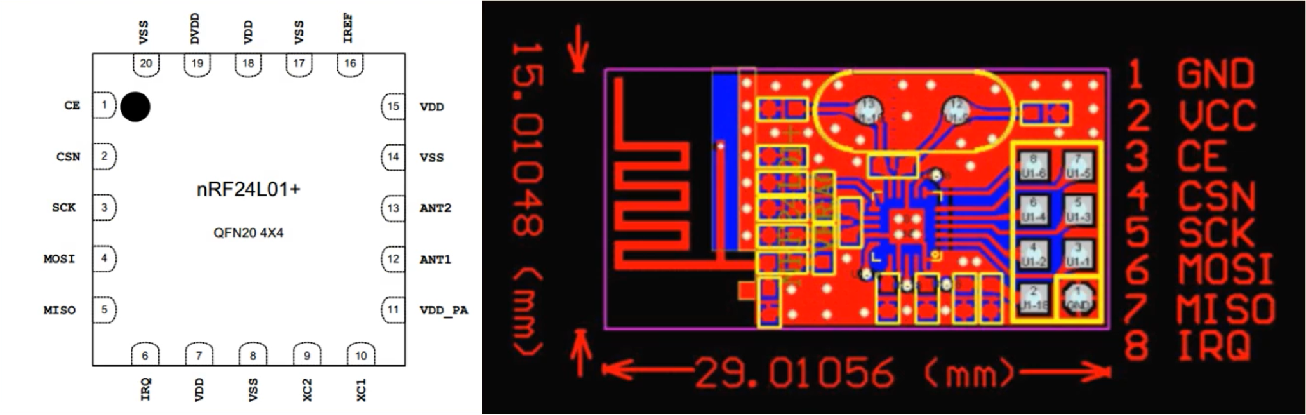

NRF24L01采用SPI通信。
①MOSI 主器件数据输出,从器件数据输入
②MISO 主器件数据输入,从器件数据输出
③SCK 时钟信号,主器件产生
④CSN 从器件使能信号
⑤CE 使能器件的发送模式或接收模式
⑥IRQ 中断信号,发生中断变低电平。TxFIFO发完并且收到ACK、RxFIFO收到数据、达到最大重发次数。
二、工作模式

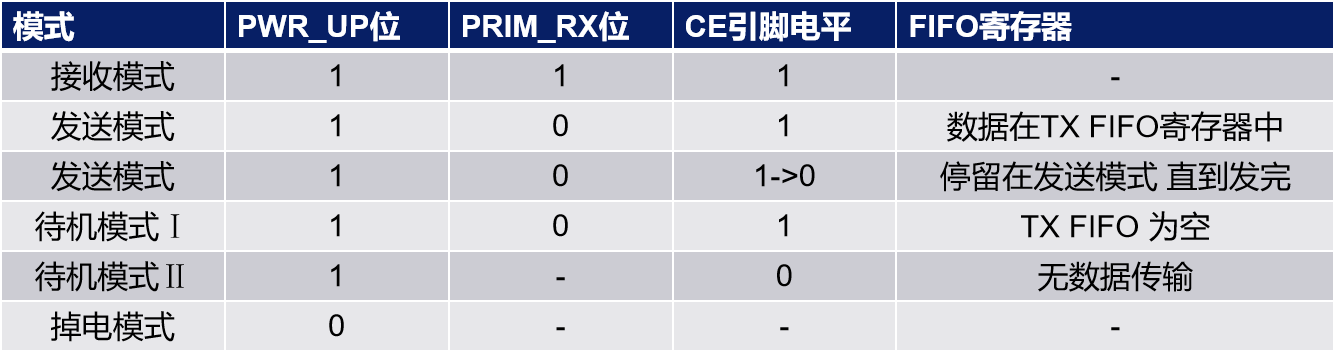

NRF24L01工作模式,由CE和CONFIG寄存器的PWR_UP和PRIM_RX位共同控制
三、主要命令

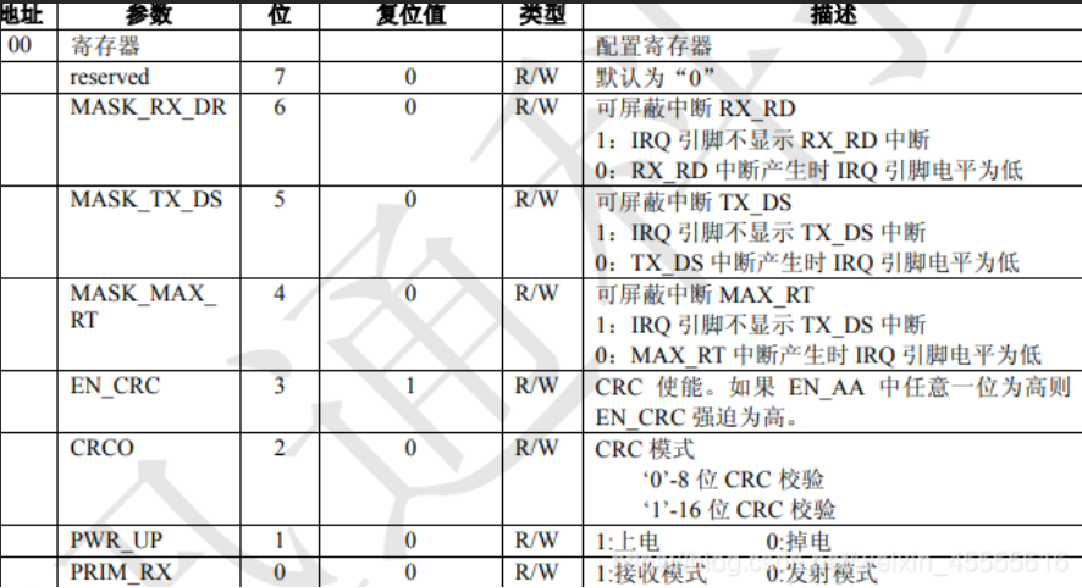

四、配置寄存器

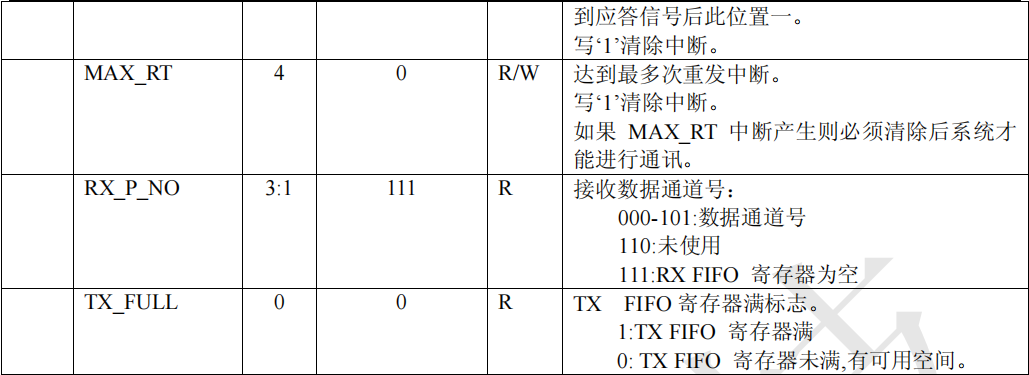

五、状态寄存器
六、接收模式
Rx模式初始化过程:
初始化步骤24L01相关寄存器
①写Rx节点的地址RX_ADDR_P0
②使能AUTO ACK EN_AA
③使能PIPE 0 (通道0) EN_RXADDR
④选择通信频率 RF_CH
⑤选择通道0 有效数据宽度 RX_Pw_P0
⑥配置发射参数(低噪放大器增益、发射功率、无线速率)RF_SETUP
⑦配置24L01 的基本参数以及切换工作模式 CONFIG
七、发送模式
Tx模式初始化过程:
①写Tx节点的地址TX_ADDR
②写RX节点的地址(主要是为了使能Auto Ack) RX_ADDR_P0
③使能AUT0 ACK EN_AA
④使能PIPE 0 EN_RXADDR
⑤配置自动重发次数 SETUP_RETR
⑥选择通信频率 RF_CH
⑦配置发射参数(低噪放大器增益,发射功率,无限速率) RF_SETUP
⑧选择通道0 有效数据宽度 RX_Pw_P0
⑨配置24L01 的基本参数以及切换工作模式 CONFIG
八、STM32使用NRF24L01模块
STM引脚具体接线如下,在spi.c以及NRF24L01.h里可查看
CE —— PB8
CSN —— PB9
IRQ —— PB6
SCK —— PB13
MISO —— PB14
MOSI —— PB15
单片机通过NRF2401不断向串口发送tx_buf里的内容
主程序:
#include "main.h"
#include "delay.h"
#include "sys.h"
#include "USART.h"
#include "NRF24L01.h"extern u8 tx_buf[33];
extern u8 rx_buf[33];int main(void)
{ initSysTick();USART_init() ;NRF24L01_Init();while(NRF24L01_Check()) //¼ì²âNRF24L01ÊÇ·ñ´æÔÚ{printf("Error \n "); }printf("Success \n "); NRF24L01_TX_Mode(); while(1){if(NRF24L01_TxPacket(tx_buf) == MAX_TX ){printf("·¢Ëͳɹ¦ Êý¾ÝΪ %s \r\n",tx_buf); }}
}
完整工程 链接.
