目前，新型基础测绘建设正在如火如荼地进行中，它是对传统基础测绘业务的转型升级，是测绘地理信息服务的发展方向和基本模式。要想充分了解新型基础测绘建设的核心内容，地理实体是必不可少的一个关键要素。
地理实体是指现实世界中独立存在，唯一性标识的自然或人工地物。一个地理实体由若干图元组合而成。地理实体能够较方便地从基础地理信息数据成果中提取整合的实体对象，包括境界、政区、道路、铁路、河流、房屋、院落等实体。
基于存量测绘成果数据转换地理实体，复杂且格式多样的DLG数据，FME无疑是最好的解决方案，FME支持450多种数据格式，500种以上的数据处理转换器，能够使数据在不同平台间进行转换和流动，让数据的价值得到最大程度的发挥。本文将围绕FME软件助力存量测绘成果转换为地理实体的几个方面进行讲解，下文涉及到的各项数据，皆为网络获取共享数据。
一：实现思路
（1）数据汇集，基本转换（格式转换，坐标转换，投影转换等）。
（2）存量数据(DLG)转地理实体，（直接转换，编辑后转换，属性处理，各类数据关联匹配）。

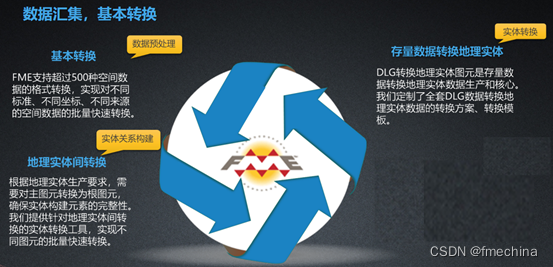

图1：图示介绍

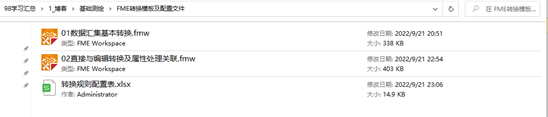

图2：模板及配置表汇总
二：实现过程
2.1数据汇集，基本转换
将各种来源，格式，坐标系，种类数据进行规则整理。
以常见存量辅助数据为例：
（1）行政界线：省市区村（社区）范围数据
（2）道路数据：省道，县道，乡道或城市道路路网数据
（3）登记数据：不动产登记数据，宗地和房屋数据
（4）调查数据：三调数据，城区房屋信息调查数据
数据整理主要包含：
（1）数据格式统一（GDB格式,方便读取,生产过程中使用）
（2）坐标系统统一（CGCS2000,方便读取,生产过程中使用）
（3）图层属性统一（不同数据标准下的同种信息,整合归纳）

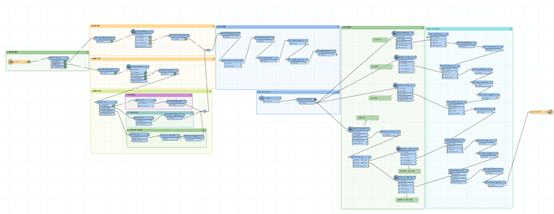

图3：01数据汇集基本转换.fmw模板截图

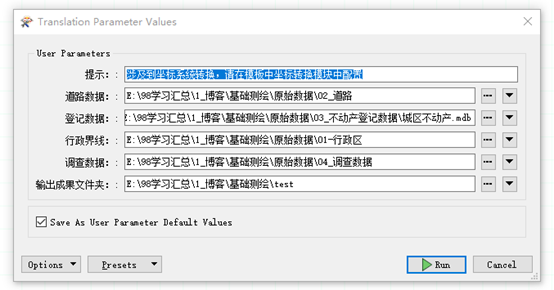

图4：01数据汇集基本转换.fmw 参数设置截图
| 序号 | 转换器换器名称 | 转换器作用 | 备注 |
| 1 | AttributeRenamer | 对不同字段名表达相同意思的字段进行规整，调整成相同名称字段。 | |
| 2 | StringReplacer | 对字段内容进行替换，字母大小写，中英文符号替换。 | |
| 3 | CsmapReprojector | 不同坐标系坐标转换到相同坐标系。 |
表1：01数据汇集基本转换器核心转换器及其作用表

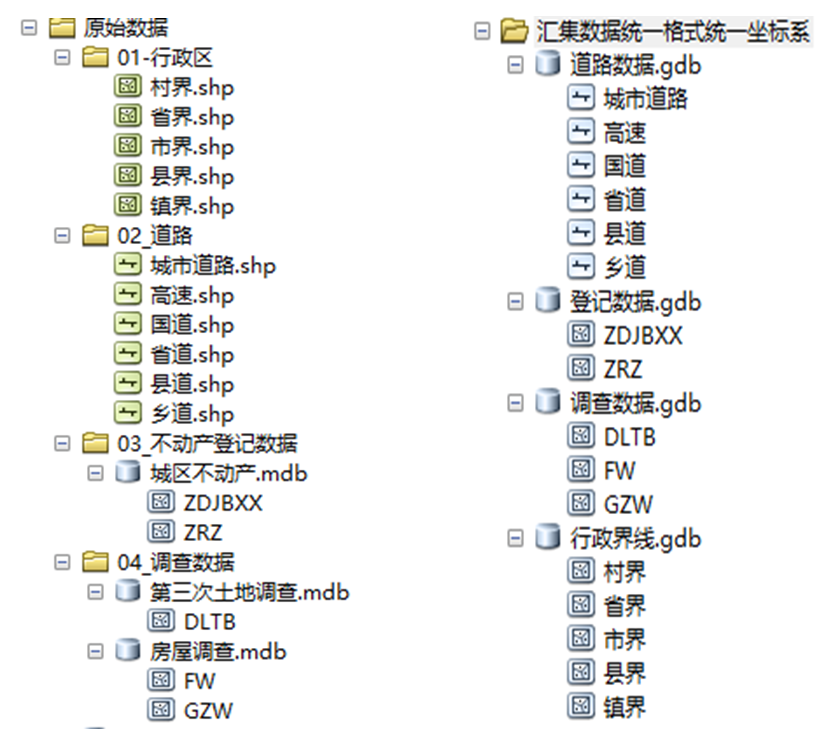

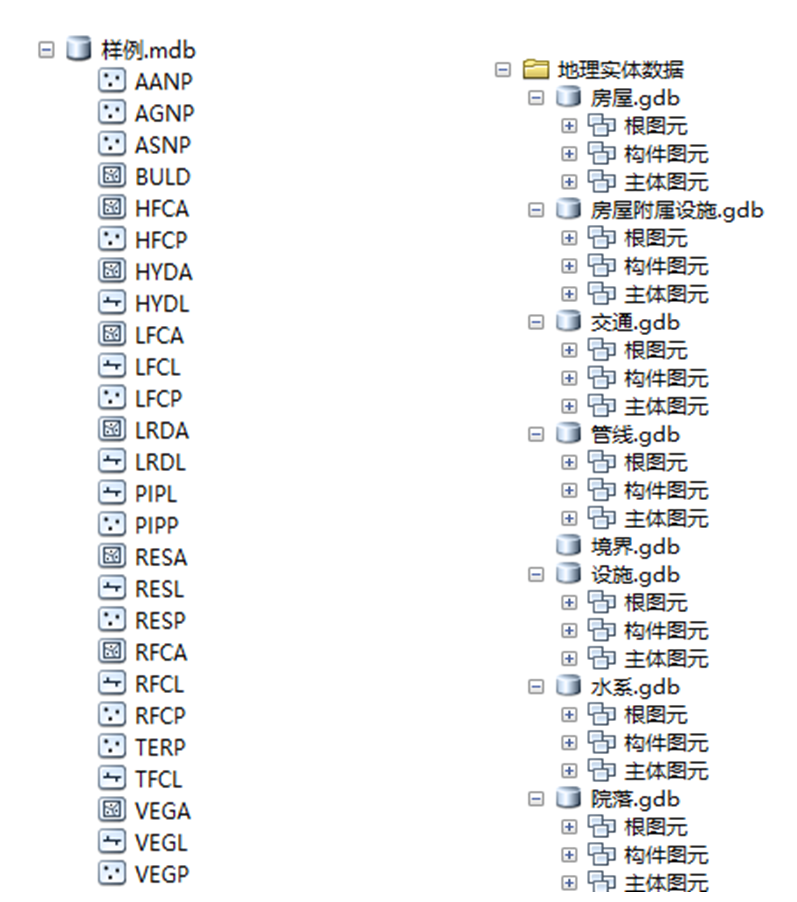

图5：数据汇集基本转换前后对比
2.2存量数据转地理实体
存量数据DLG目前以DWG,EDB,MDB,GDB格式为主，下文以网络获取小区域的MDB格式的地形图数据为例。叙述FME软件将存量数据(DLG)转地理实体主要实现过程:
（1）直接转换：存量数据中的点线面图元直接转换到地理实体库中。
（2）编辑后转换：存量数据中的数据经过系统的工具处理后转到地理实体库中，主要为单线构面，双线构面，面转点等。
（3）属性处理，填写各类相关属性。
（4）各类数据关联匹配，将各类数据（行政界线，道路数据，登记数据，调查数据）空间分析关联匹配。
2.2.1直接转换过程
通过直接转换配置表按照转换规则将原始数据进行抽取，调整完善相关属性，按照地理实体库标准进行输出。

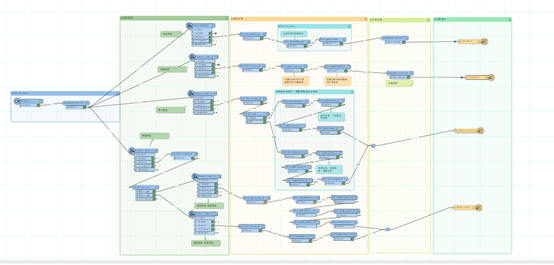

图6：02直接转换及属性处理关联.fmw模板截图

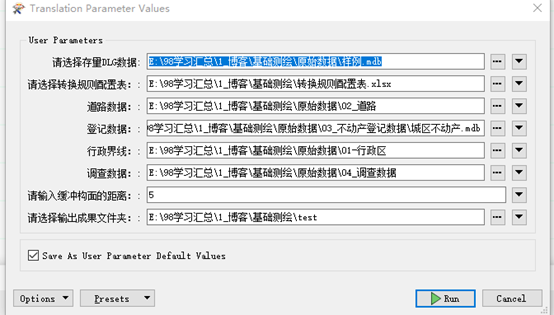

图7：02直接转换及属性处理关联.fmw参数设置截图
| 序号 | 核心转换器换器名称 | 转换器作用 | 备注 |
| 1 | FeatureReader | 按照直接转换规则配置表种配置对源数据进行抽取。 | |
| 2 | AttributeCreator | 属性创建，添加等。 | |
| 3 | DateTimeStamper | 时间属性调整，添加等 | |
| 4 | FeatureMerger | 关联各项辅助信息及配置信息 | |
| 5 | SpatialRelator | 空间叠加分析关联各项辅助数据，补充完善地理实体属性信息 |
表2：02直接转换及属性处理关联转换器核心转换器及其作用表

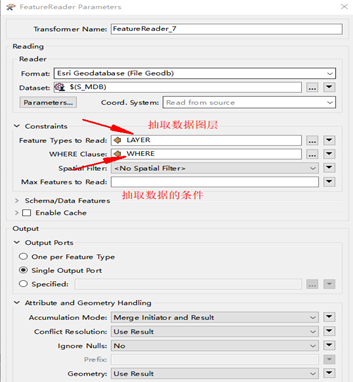

图8：FeatureReader转换器使用设置图

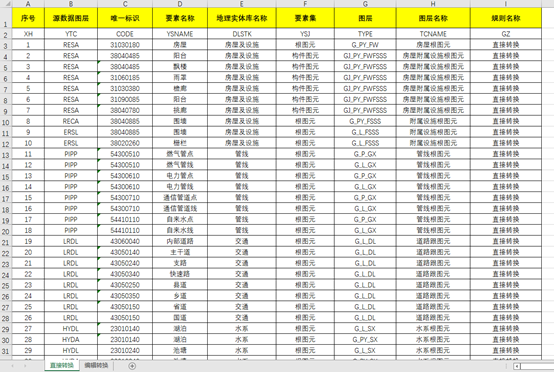

图9:直接转换数据抽取配置表截图
2.2.2编辑后转换过程
通过编辑转换配置表按照转换规则将原始数据进行抽取，按照图形编辑要求将要素处理后（单线构面，双线构面，面转点等），调整完善相关属性，按照地理实体库标准进行输出。
图10：03编辑转换及属性处理关联.fmw模板截图

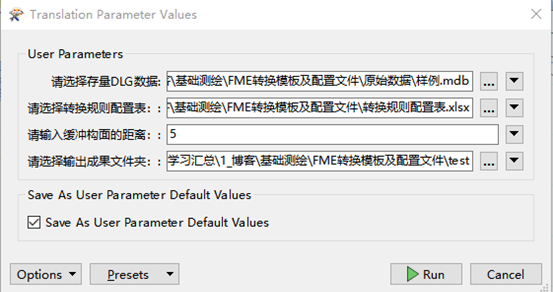

图11：03编辑转换及属性处理关联.fmw参数设置截图
| 序号 | 核心转换器换器名称 | 转换器作用 | 备注 |
| 1 | FeatureReader | 按照转编辑换规则配置表种配置对源数据进行抽取。 | |
| 2 | AttributeCreator | 属性创建，添加等。 | |
| 3 | DateTimeStamper | 时间属性调整，添加等 | |
| 4 | FeatureMerger | 关联各项辅助信息及配置信息 | |
| 5 | SpatialRelator | 空间叠加分析关联各项辅助数据，补充完善地理实体属性信息 | |
| 6 | TestFilter | 将编辑类型进行分类单线构面，双线构面，面转点 | |
| 7 | Bufferer | 缓冲区创建 | |
| 8 | BoundingBoxReplacer | 创建外接矩形 |
表3：03编辑转换及属性处理关联转换器核心转换器及其作用表

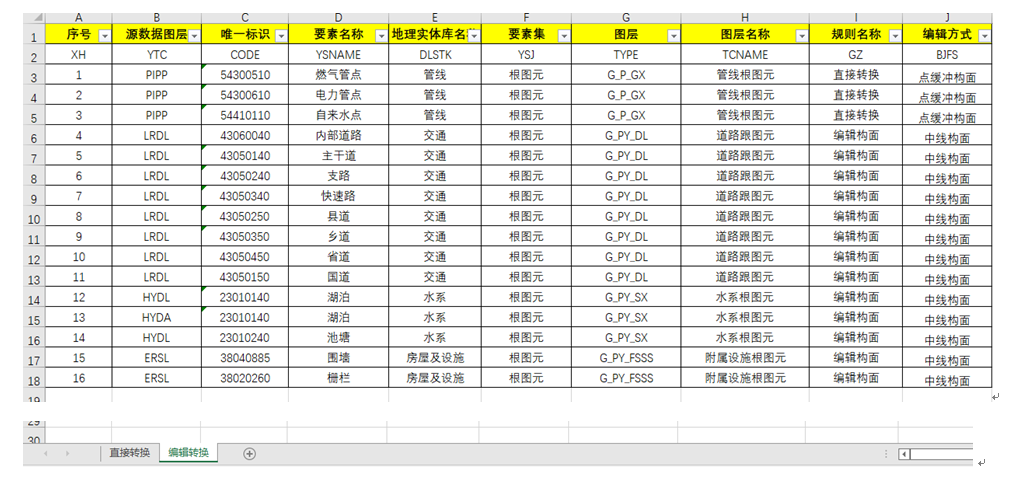

图12:编辑构面及构面编辑方式抽取配置图
图13：转换前后对比图
2.3模板集成
通过安图空间数据操作集成平台（FME Interation）将各项功能模板进行配置汇总。详细步骤如下：
（1）新建方案：新型基础测绘之存量测绘成果数据转换地理实体。
（2）新建各项步骤：直接转换和编辑转换及属性处理关联。
（3）参数配置：导入各模板详细参数，配置相关参数。
图14：FME Interation集成详细信息截图
三：总结
本篇文章是基于FME软件与各地关于新型基础测绘转换软件研发技术交流而形成一些个人经验，涉及到的数据情况及相关规则较为简单，仅作为处理存量测绘成果数据转换地理实体的一种解决方案。实际情况可以根据存量测试成果详细情况及地理实体库的标准进行修改调整完善。
