买房
对许多人来说都是人生大事之一，
关乎着定居、关乎着家庭、关乎着人生的再进一步。
要说买房以后最期待的事情是什么？
——拥有红本本，肯定是最重要的一项。
细心的你不难发现，房本除了房屋信息、房主信息以外还包含房屋平面图。
房屋平面图作为不动产权证书中不可少的一部分内容。为房产出证、确权、网签等提供空间数据依据，同时当不可避免的邻里不和谐声音出现时，房屋平面图亦可成为保护自身合法权利的有效凭证。
本期，就为大家讲解使用FME完成房产平面图生产的主要流程，“生产数据TO成果图片的自动转换流程”的实现。
房产分层分户、房屋建筑等数据，其空间数据的生产平台多是在各类CAD软件以及基于CAD软件开发的二次开发的湘源、房产测绘等软件上。当数据生产完成后，为满足后期办证、下发的需求，需提供无需再次编辑及修改的PDF格式数据成果。
那么，当需要进行相类似的CAD到PDF数据的转换时，可采用以下几种方式实现：
- 方案一：CAD里打开相应的工具，选中需要导出的部分，另存为PDF；
- 方案二：CAD中进行二次开发，批量实现数据导出；
- 方案三：基于FME调用AutoLisp函数，批量实现CAD转PDF；
- 方案四：基于FME本身自动实现CAD转PDF，生成标准房屋建筑面积测算表。
方案一需要技术人员逐一操作，人工干预量大、时间消耗大，无技术难点；方案二需要技术人员具有一定得开发实力；而基于FME完成可实现流程自动化，节省时间，且无需过多编程基础，下面以方案三、方案四为例，具体展开各部分流程，细说具体实现步骤：
一、数据现状
CAD房屋建筑成果数据，数据量庞大，需要工具辅助、高效完成CAD到PDF的数据生产工作。
二、实现成果
源CAD数据 成果PDF数据
三、实现步骤
1 方案三处理步骤
基于FME通过CMD命令调用AutoLisp函数，批量实现CAD转PDF。

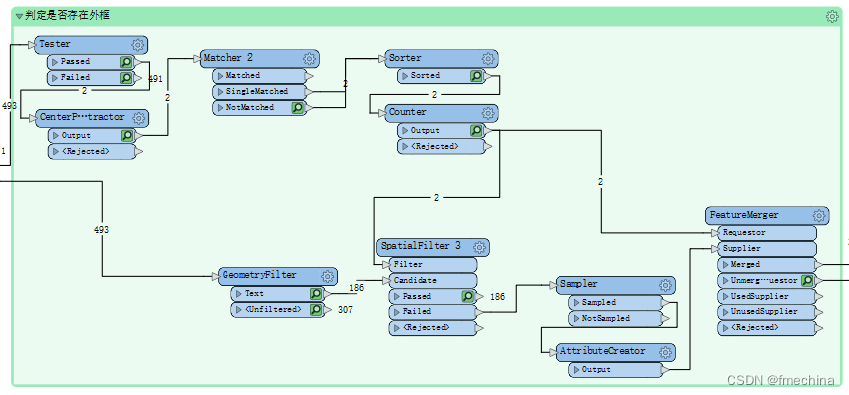

1）分别获取PDF输出页范围
原始CAD中通过不同方式存放输出PDF不同页数据，首先通过FME读取CAD数据，通过对数据分析获取需要输出PDF不同页的范围，以确保批量提取正确数据到PDF文件中。

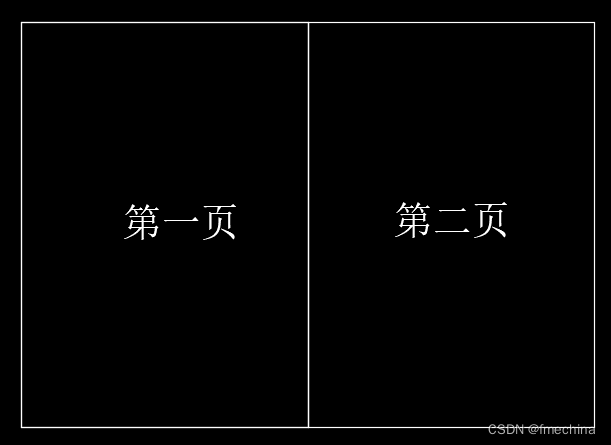

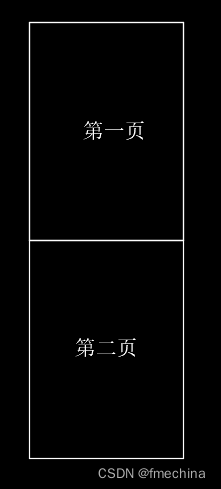

原数据样式一 原数据样式二

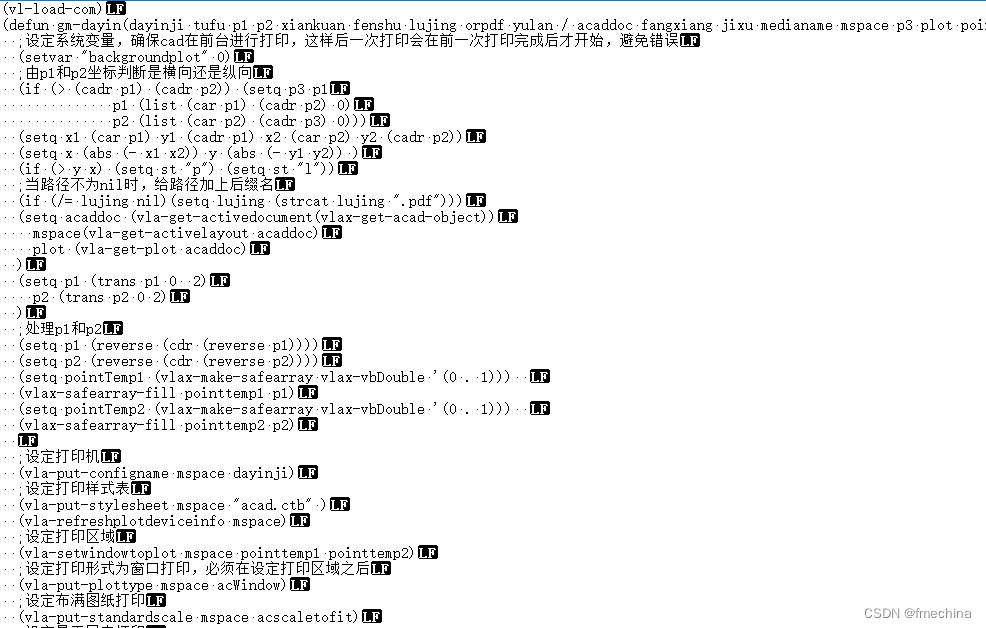

2）创建AutoCAD的命令脚本——SRC文件
在获取PDF提取范围的基础上，创建SRC脚本文件，分别对每一页范围内的数据执行SRC脚本。
SRC脚本内容包括数据范围外数据清除、打印范围确定、另存为PDF文件输出等功能。
3）调取CMD命令执行输出PDF操作
简单处理可通过SystemCaller转换器调取执行，复杂流程SystemCaller转换器支持效果不优，也可采用PythonCaller转换器执行

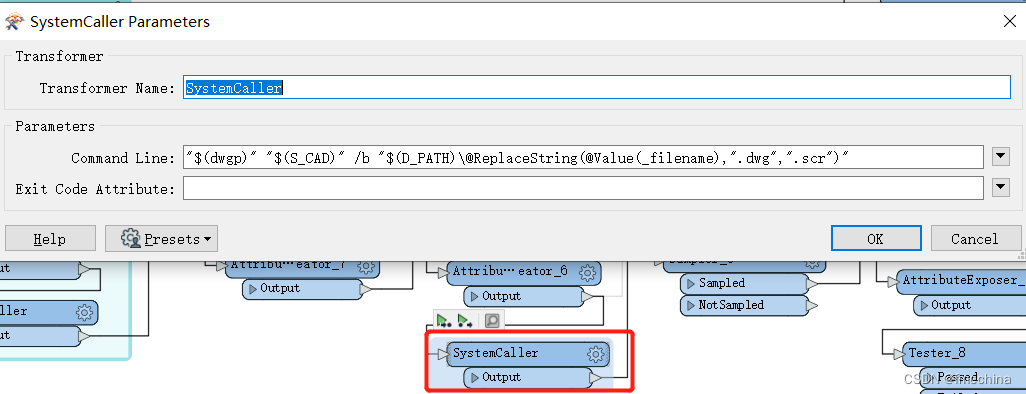

（1）通过SystemCaller转换器调取
dwgp:CAD软件安装路径；
S_CAD:读取原CAD数据路径；
D_PATH：数据输出路径；
_filename：文件名称。
（2）通过PythonCaller转换器调取python实现
从而分别得到不同页对应的不同PDF文件

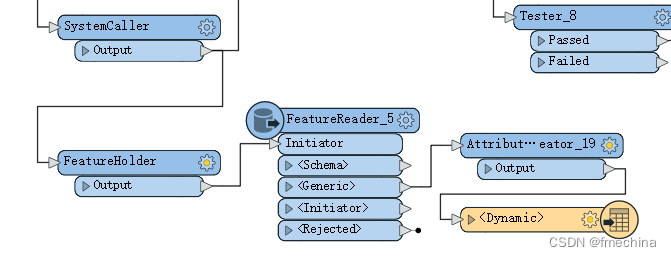

4）合并PDF
通过上述方法，不同页PDF输出为不同的PDF文件，通过FeatureReader转换器批量读取所有PDF，合并为统一文件输出
2 方案四处理步骤
纯使用FME软件实现CAD到PDF的房屋建筑输出，处理流程
1）分别获取PDF输出页范围
与上述方案一致，首先需要获取不同输出页对应显示范围。

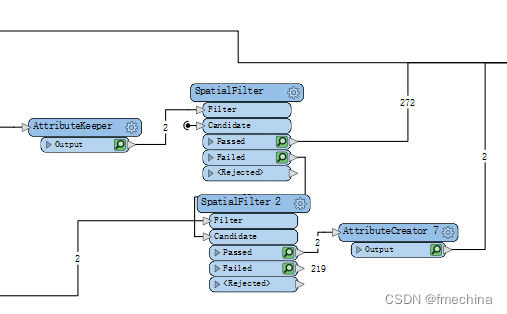

2）通过范围分别获取各输出页数据
通过范围与数据之间空间关系，获取范围内数据。

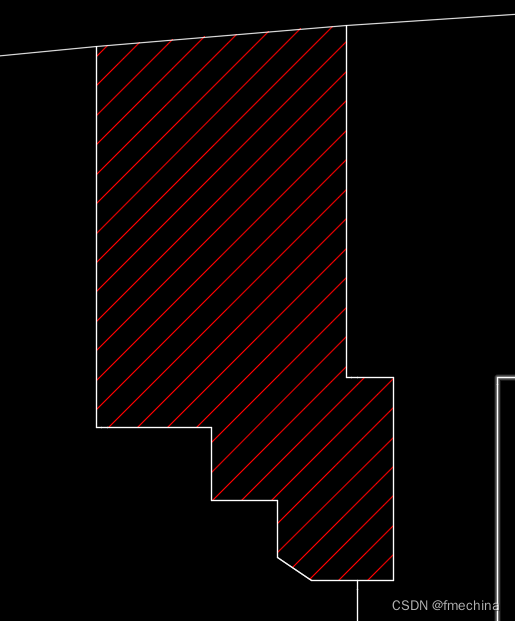

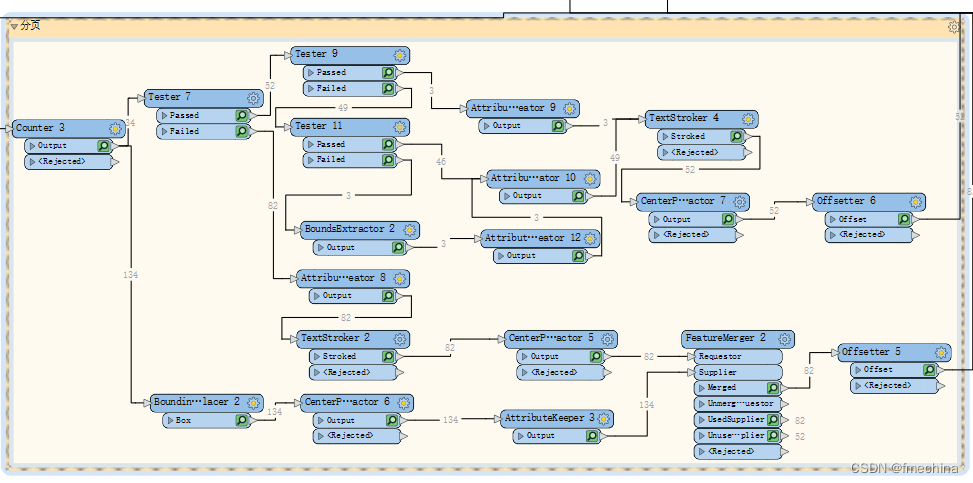

3）特殊要素重标记

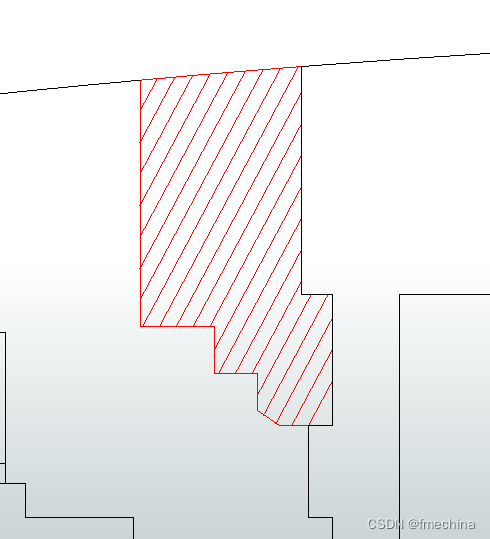

FME读入填充等特殊要素，无法保留其样式，输出PDF时需要对填充等特殊样式进行还原。
4）定义输出文字字体、样式等
通过TextStroker转换器对文本字体、样式、颜色等类型进行定义。

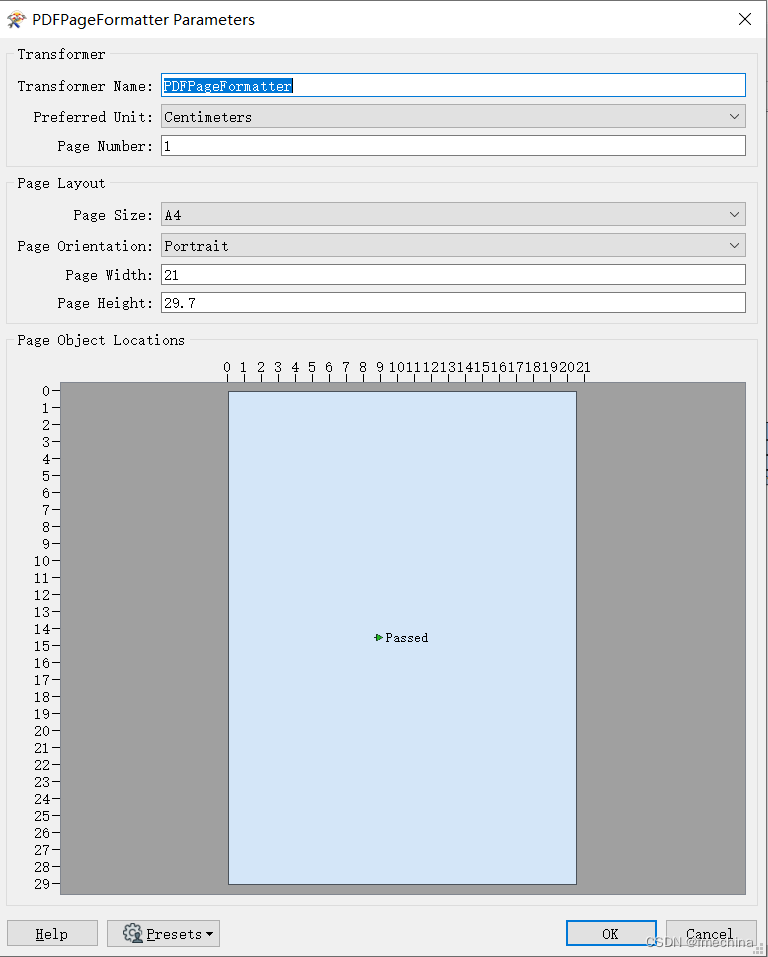

5）指定PDF输出页面
通过PDFPageFormatter转换器指定数据输出在PDF页面上的位置及分布

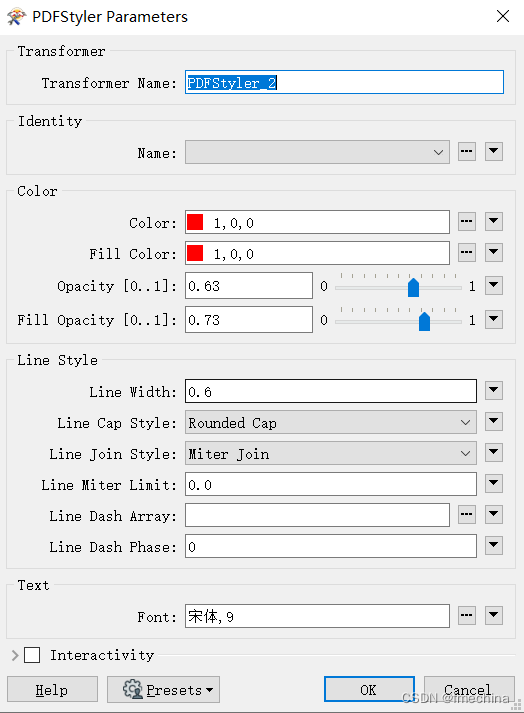

6）指定PDF输出样式
通过PDFStyler转换器指定各类数据输出样式。
最终通过FME软件自动转换器即可实现房屋建筑面积分布数据从CAD到PDF的转换流程。
四、优势
对比方案三、方案四，采用FME软件独立完成与调用CAD的AutoLisp函数的优点对比如下：
FME软件独立完成的优点：
- 无需后台打开Auto CAD软件，在FME软件内独立完成该流程；
- 对不会编程代码的人员比较友好，无需编程基础；
- 可在处理过程中对输出样式进行动态调整。比如：优化填充密度、字体样式等；
- 批量、自动化、高效运行；
- 灵活多变，不同来源数据转换，多数情况，通过微调模板即可实现；
- 易封装，结合FME Server可将处理流程通过接口方式封装至现有不动产系统，实现一键式CADtoPDF数据处理及下载。
