背景知识介绍：

1、并行和串行的意思：

并行通信：
如果一组数据的各数据位在多条线上同时被传输，这种传输方式称为并行通信。并行通信时数据的各个位同时传送，可以字或字节为单位并行进行。并行通信速度快，但用的通信线多、成本高，故不宜进行远距离通信。

串行通信：
串行数据传输时，数据是一位一位地在通信线上传输的，先由具有几位总线的计算机内的发送设备，将几位并行数据经并–串转换硬件转换成串行方式，再逐位经 传输线到达接收站的设备中，并在接收端将数据从串行方式重新转换成并行方式，以供接收方使用。串行数据传输的速度要比并行传输慢得多，但对于覆盖面极其广 阔的公用电话系统来说具有更大的现实意义。

2、串转并和并转串传输：

下图就是在发送设备的时候，数据由并行转成串行发送，在接受设备的时候，由串行转成并行。

3、单工、半双工、全双工区别：

单工数据传输只支持数据在一个方向上传输；

半双工数据传输允许数据在两个方向上传输，但是，在某一时刻，只允许数据在一个方向上传输，它实际上是一种切换方向的单工通信；

全双工数据通信允许数据同时在两个方向上传输，因此，全双工通信是两个单工通信方式的结合，它要求发送设备和接收设备都有独立的接收和发送能力。

uart协议介绍

1、uart简介

通用异步收发传输器（Universal Asynchronous Receiver/Transmitter，通常称为UART），在UART通信中，两个UART直接通信。

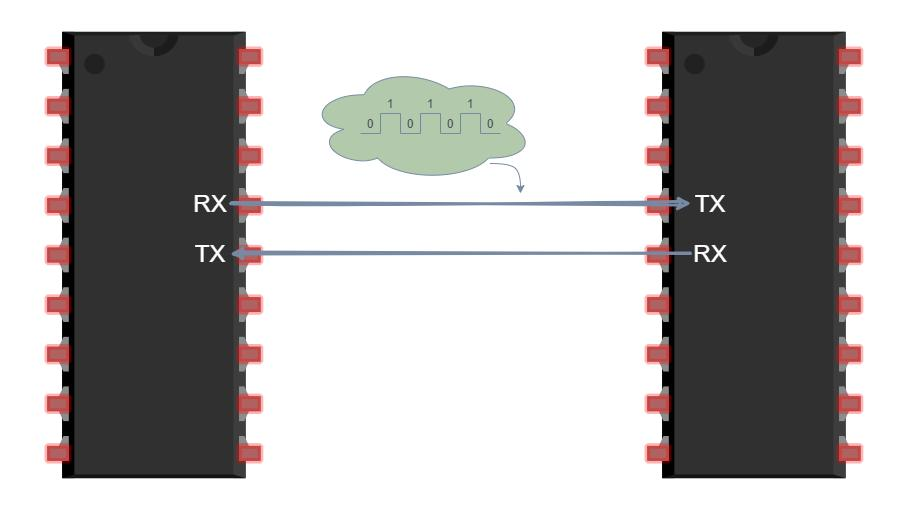

这里只需要两条线RX/TX即可在两个UART之间传输数据。具体如下图所示；

2、uart通信

1）起始位
　　当未有数据发送时，数据线处于逻辑“1”状态；先发出一个逻辑“0”信号，表示开始传输字符。
　　
2）数据位
　　紧接着起始位之后。资料位的个数可以是4、5、6、7、8等，构成一个字符。通常采用ASCII码。从最低位开始传送，靠时钟定位。
　　
3）奇偶校验位
　　资料为加上这一位后，使得“1”的位数应为偶数（偶校验）或奇数（奇校验），以此来校验资料传送的正确性。
　　
4）停止位
　　它是一个字符数据的结束标志。可以是1位、1.5位、2位的高电平。 由于数据是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。适用于停止位的位数越多，不同时钟同步的容忍程度越大，但是数据传输率同时也越慢。
　　
5）空闲位或起始位
　　处于逻辑“1”状态，表示当前线路上没有资料传送，进入空闲状态。
　　处于逻辑“0”状态，表示开始传送下一数据段。
　　
6）波特率
　　表示每秒钟传送的码元符号的个数，是衡量数据传送速率的指标，它用单位时间内载波调制状态改变的次数来表示。

常用的波特率有：9600、115200……

时间间隔计算：1秒除以波特率得出的时间，例如，波特率为9600的时间间隔为1s / 9600（波特率） = 104us。

3、uart工作原理

1）发送接收
　　发送逻辑对从发送FIFO 读取的数据执行“并→串”转换。控制逻辑输出起始位在先的串行位流，并且根据控制寄存器中已编程的配置，后面紧跟着数据位（注意：最低位 LSB 先输出）、奇偶校验位和停止位。
　　在检测到一个有效的起始脉冲后，接收逻辑对接收到的位流执行“串→并”转换。此外还会对溢出错误、奇偶校验错误、帧错误和线中止（line-break）错误进行检测，并将检测到的状态附加到被写入接收FIFO 的数据中。
　　
2）波特率产生
　　波特率除数（baud-rate divisor）是一个22 位数，它由16 位整数和6 位小数组成。波特率发生器使用这两个值组成的数字来决定位周期。通过带有小数波特率的除法器，在足够高的系统时钟速率下，UART 可以产生所有标准的波特率，而误差很小。
　　
3）数据收发
　　发送时，数据被写入发送FIFO。如果UART 被使能，则会按照预先设置好的参数（波特率、数据位、停止位、校验位等）开始发送数据，一直到发送FIFO 中没有数据。一旦向发送FIFO 写数据（如果FIFO 未空），UART 的忙标志位BUSY 就有效，并且在发送数据期间一直保持有效。BUSY 位仅在发送FIFO 为空，且已从移位寄存器发送最后一个字符，包括停止位时才变无效。即 UART 不再使能，它也可以指示忙状态。

在UART 接收器空闲时，如果数据输入变成“低电平”，即接收到了起始位，则接收计数器开始运行，并且数据在Baud16 的第8 个周期被采样。如果Rx 在Baud16 的第8 周期仍然为低电平，则起始位有效，否则会被认为是错误的起始位并将其忽略。
　　
　　如果起始位有效，则根据数据字符被编程的长度，在 Baud16 的每第 16 个周期（即一个位周期之后）对连续的数据位进行采样。如果奇偶校验模式使能，则还会检测奇偶校验位。
　　
　　最后，如果Rx 为高电平，则有效的停止位被确认，否则发生帧错误。当接收到一个完整的字符时，将数据存放在接收FIFO 中。
　　
4）中断控制
　　出现以下情况时，可使UART 产生中断：

FIFO 溢出错误
线中止错误（line-break，即Rx 信号一直为0 的状态，包括校验位和停止位在内）
奇偶校验错误
帧错误（停止位不为1）
接收超时（接收FIFO 已有数据但未满，而后续数据长时间不来）
发送
接收

由于所有中断事件在发送到中断控制器之前会一起进行“或运算”操作，所以任意时刻 UART 只能向中断产生一个中断请求。通过查询中断状态函数，软件可以在同一个中断服务函数里处理多个中断事件（多个并列的if 语句）。
　　
5）FIFO 操作
　　FIFO 是“First-In First-Out”的缩写，意为“先进先出”，是一种常见的队列操作。 Stellaris 系列ARM 的UART 模块包含有2 个16 字节的FIFO：一个用于发送，另一个用于接收。可以将两个FIFO 分别配置为以不同深度触发中断。可供选择的配置包括：1/8、 1/4、1/2、3/4 和7/8 深度。例如，如果接收FIFO 选择1/4，则在UART 接收到4 个数据时产生接收中断。
　　
　　发送FIFO的基本工作过程： 只要有数据填充到发送FIFO 里，就会立即启动发送过程。由于发送本身是个相对缓慢的过程，因此在发送的同时其它需要发送的数据还可以继续填充到发送 FIFO 里。当发送 FIFO 被填满时就不能再继续填充了，否则会造成数据丢失，此时只能等待。这个等待并不会很久，以9600 的波特率为例，等待出现一个空位的时间在1ms 上下。发送 FIFO 会按照填入数据的先后顺序把数据一个个发送出去，直到发送 FIFO 全空时为止。已发送完毕的数据会被自动清除，在发送FIFO 里同时会多出一个空位。
　　
　　接收FIFO的基本工作过程： 当硬件逻辑接收到数据时，就会往接收FIFO 里填充接收到的数据。程序应当及时取走这些数据，数据被取走也是在接收FIFO 里被自动删除的过程，因此在接收 FIFO 里同时会多出一个空位。如果在接收 FIFO 里的数据未被及时取走而造成接收FIFO 已满，则以后再接收到数据时因无空位可以填充而造成数据丢失。
　　
　　收发FIFO 主要是为了解决UART 收发中断过于频繁而导致CPU 效率不高的问题而引入的。在进行 UART 通信时，中断方式比轮询方式要简便且效率高。但是，如果没有收发 FIFO，则每收发一个数据都要中断处理一次，效率仍然不够高。如果有了收发FIFO，则可以在连续收发若干个数据（可多至14 个）后才产生一次中断然后一并处理，这就大大提高了收发效率。
　　
　　完全不必要担心FIFO 机制可能带来的数据丢失或得不到及时处理的问题，因为它已经帮你想到了收发过程中存在的任何问题，只要在初始化配置UART 后，就可以放心收发了， FIFO 和中断例程会自动搞定一切。
　　
6）回环操作
　　UART 可以进入一个内部回环（Loopback）模式，用于诊断或调试。在回环模式下，从Tx 上发送的数据将被Rx 输入端接收。

uart的优缺点

优点

通信只需要两条数据线；
无需时钟信号；
有奇偶校验位，方便通信的差错检查；
只需要接收端和发送端设置好数据包结构，即可稳定通信；

缺点

数据帧最大支持9位数据；
不支持多主机或多从机的主从系统；
