一、写在前面

  由于设计需要，需要入门学习一下UART协议。本文主要学习UART协议的数据帧结构，并根据其数据接收和数据发送的原理进行RTL级代码设计。

二、UART协议简介

  通用异步收发传输协议（Universal Asynchronous Receiver/Transmitter Protocol，UART）是一种在计算机、嵌入式系统和其他电子设备之间传输数据的通信协议。它使用串行全双工通信来传输数据，发送和接收设备之间的数据传输是异步的，也就是说，每个比特都是按照预定义的时间间隔传输的，而不是在固定的时钟周期内进行传输。
  UART协议通常使用RS-232或RS-485等物理层协议来连接发送和接收设备。由于UART协议是一种简单、易于实现的协议，因此它在很多应用中得到广泛应用，例如串口通信、控制台、模块通信等。在工业、汽车、医疗和家庭等领域，UART协议都有着广泛的应用。

三、UART协议数据帧结构

  UART协议中传输数据是串行传输的，其数据帧结构通常包含以下几个部分：

  • 起始位（Start Bit）：一个低电平的比特，用于标识数据传输的开始；
  • 数据位（Data Bits）：包含要传输的数据的比特数，通常是5、6、7或8个比特。数据可以是数字、字母、符号或二进制数据；
  • 奇偶校验位（Parity Bit）：可选的比特，用于验证数据的正确性。奇偶校验位的值可以是奇校验或偶校验，它们根据数据位中1的个数确定；
  • 停止位（Stop Bit）：一个时钟高电平的比特，用于标识数据传输的结束；

  值得注意的是，UART数据帧结构的长度和内容可以根据需要进行调整，但它们必须在发送和接收设备之间协商一致，以确保数据的正确传输。

  UART完整的数据帧结构如下图所示（这里不包含校验位）。
在这里插入图片描述

3.1 UART发送过程

  在UART数据发送的过程中，发送设备会先发送一个起始位START，然后发送数据位DATA（数据位的发送是先发送低位，后发送高位），然后发送可选的奇偶校验位PARITY（一般不设置奇偶校验位），最后发送一个停止位STOP。

3.2 UART接收过程

  UART数据接收的过程，与UART数据发送的过程是差不多的，接收设备会一直等待发送设备的一个低电平的起始位。当接收到起始位，接收设备将开始接收发送设备发送的数据位，并将多比特的数据存储在缓冲区中。然后如果使用了奇偶校验位，接收设备需要使用接收到的奇偶校验位来校验数据位，验证接收到的数据是否正确。然后等待停止位的到来，结束一帧数据的接收，并将接收到的数据从缓冲区中读出，等待下一帧数据的到来。

3.3 UART传输速率

  UART协议的数据传输速率有多种，其中我们常用的波特率有4种：9600bps、19200bps、38400bps和115200bps。

  • 9600bps：UART通信中最常见的传输速率之一，适用于大多数低速数据传输应用；
  • 19200bps：中等速度的传输速率，适用于一些需要快速传输数据的应用；
  • 38400bps：较快的传输速率，适用于需要更快数据传输速度的应用；
  • 115200bps：UART通信中更快的传输速率，适用于需要非常快速数据传输速度的应用；

  同样的，UART的传输速率必须保证发送设备与接收设备之间一致，否则发送设备无法传输正确的数据到接收设备。
  波特率表征串口传输的速率，比如串口波特率为9600bps，那么表示1秒可以传输9600bit，那么，每个比特传输的时间为：

1000000000 n s / 9600 = 104166 n s 1000000000ns/9600=104166ns 1000000000ns/9600=104166ns

  如果我们给系统约束的系统时钟频率为50MHz，则系统时钟周期为20ns，也就是说，每个比特传输的时钟周期个数为：

104166/20=5208

  也就是说，在系统时钟频率为50MHz的情况下，传输每个比特需要保持5208个时钟周期不变。

  在这里，需要补充一个重要概念：波特率Baud与比特率Bit Rate是两个不同的概念。波特率与比特率的关系也可换算成：

                          比特率 = 波特率 * 单个调制状态对应的二进制位数

  而在串口传输中，由于采用二进制传输，数值非0即1，所以在串口传输中，波特率与比特率的关系如下：

                                      比特率 = 波特率

四、UART收发模块设计

4.1 UART接收模块设计

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2023/04/29 16:17:06
// Design Name:
// Module Name: uart_rx
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//module uart_rx
#(parameter BAUD_RATE   = 9600       , //波特率parameter SYS_CLK_FRE = 100_000_000  //系统时钟频率
)
(input  sys_clk  , //系统时钟input  sys_rst_n, //复位信号input  uart_rx_i, //串行接收数据output [7:0] uart_rx_data_o, //接收到的8bit信号output       rx_end //接收结束
);/**************************参数**************************/
localparam CLK_DIV = SYS_CLK_FRE/BAUD_RATE; //单比特数据传输耗费时钟数量
localparam IDLE    = 11'b0000_0000_001; //初始化
localparam START   = 11'b0000_0000_010; //起始位
localparam BIT_0   = 11'd0000_0000_100; //第0比特
localparam BIT_1   = 11'b0000_0001_000; //第1比特
localparam BIT_2   = 11'b0000_0010_000; //第2比特
localparam BIT_3   = 11'b0000_0100_000; //第3比特
localparam BIT_4   = 11'b0000_1000_000; //第4比特
localparam BIT_5   = 11'b0001_0000_000; //第5比特
localparam BIT_6   = 11'b0010_0000_000; //第6比特
localparam BIT_7   = 11'b0100_0000_000; //第7比特
localparam STOP    = 11'b1000_0000_000; //停止位/**************************寄存器**************************/
reg                       r_uart_rx_i_dly1; //串行数据接收打一拍
reg                       r_uart_rx_i_dly2; //串行数据接收打两拍（消除亚稳态）
reg [$clog2(CLK_DIV)-1:0] clk_div_cnt; //时钟计数器
reg [7:0]                 rx_data    ; //数据寄存
reg [7:0]                 r_uart_rx_data_o; //接收到的8bit数据
reg                       rx_en    ; //接收使能(高电平期间，处于接收工作状态)
reg                       r_rx_end; //接收结束reg [10:0] cuur_state;
reg [10:0] next_state;/**************************网表型**************************/
wire negedge_check; //下降沿检测信号/**************************组合逻辑**************************/
assign negedge_check = (~r_uart_rx_i_dly1) && r_uart_rx_i_dly2;
assign uart_rx_data_o = r_uart_rx_data_o;
assign rx_end = r_rx_end;/**************************时序逻辑**************************/
always @(posedge sys_clk or negedge sys_rst_n)if(!sys_rst_n) beginr_uart_rx_i_dly1 <= 1'b1;r_uart_rx_i_dly2 <= 1'b1;endelse beginr_uart_rx_i_dly1 <= uart_rx_i;r_uart_rx_i_dly2 <= r_uart_rx_i_dly1;endalways @(posedge sys_clk or negedge sys_rst_n)if(!sys_rst_n)rx_en <= 1'b0;else if(negedge_check)rx_en <= 1'b1;else if(rx_end)rx_en <= 1'b0;elserx_en <= rx_en;always @(posedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n)clk_div_cnt <= 'd0;else if(rx_en)if(clk_div_cnt < CLK_DIV)clk_div_cnt <= clk_div_cnt + 1'd1;elseclk_div_cnt <= 'd0;elseclk_div_cnt <= 'd0;
end/**************************状态机**************************/
always @(posedge sys_clk or negedge sys_rst_n)if(!sys_rst_n) cuur_state <= IDLE;elsecuur_state <= next_state;always @(*) begincase(cuur_state)IDLE : next_state = (negedge_check) ? START : IDLE;START: next_state = (clk_div_cnt == CLK_DIV-1) ? BIT_0 : START;BIT_0: next_state = (clk_div_cnt == CLK_DIV-1) ? BIT_1 : BIT_0;BIT_1: next_state = (clk_div_cnt == CLK_DIV-1) ? BIT_2 : BIT_1;BIT_2: next_state = (clk_div_cnt == CLK_DIV-1) ? BIT_3 : BIT_2;BIT_3: next_state = (clk_div_cnt == CLK_DIV-1) ? BIT_4 : BIT_3;BIT_4: next_state = (clk_div_cnt == CLK_DIV-1) ? BIT_5 : BIT_4;BIT_5: next_state = (clk_div_cnt == CLK_DIV-1) ? BIT_6 : BIT_5;BIT_6: next_state = (clk_div_cnt == CLK_DIV-1) ? BIT_7 : BIT_6;BIT_7: next_state = (clk_div_cnt == CLK_DIV-1) ? STOP  : BIT_7;STOP : next_state = (clk_div_cnt == CLK_DIV>>1) ? IDLE  : STOP;default: next_state = IDLE;endcase
endalways @(posedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n) beginrx_data <= 8'd0;endelse begincase(cuur_state)BIT_0: rx_data[0] <= (clk_div_cnt == CLK_DIV>>1) ? uart_rx_i : rx_data[0];BIT_1: rx_data[1] <= (clk_div_cnt == CLK_DIV>>1) ? uart_rx_i : rx_data[1];BIT_2: rx_data[2] <= (clk_div_cnt == CLK_DIV>>1) ? uart_rx_i : rx_data[2];BIT_3: rx_data[3] <= (clk_div_cnt == CLK_DIV>>1) ? uart_rx_i : rx_data[3];BIT_4: rx_data[4] <= (clk_div_cnt == CLK_DIV>>1) ? uart_rx_i : rx_data[4];BIT_5: rx_data[5] <= (clk_div_cnt == CLK_DIV>>1) ? uart_rx_i : rx_data[5];BIT_6: rx_data[6] <= (clk_div_cnt == CLK_DIV>>1) ? uart_rx_i : rx_data[6];BIT_7: rx_data[7] <= (clk_div_cnt == CLK_DIV>>1) ? uart_rx_i : rx_data[7];default: rx_data <= rx_data;endcaseend
endalways @(negedge sys_clk or negedge sys_rst_n) if(!sys_rst_n) beginr_uart_rx_data_o <= 'd0;r_rx_end <= 1'b0;endelse if(cuur_state == STOP && clk_div_cnt == CLK_DIV>>1) beginr_uart_rx_data_o <= rx_data;r_rx_end <= 1'b1;endelse beginr_uart_rx_data_o <= r_uart_rx_data_o;r_rx_end <= 1'b0;endendmodule

4.2 UART发送模块设计

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2023/04/28 11:03:30
// Design Name:
// Module Name: uart_tx
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//module uart_tx
#(parameter BAUD_RATE   = 9600       , //波特率parameter SYS_CLK_FRE = 100_000_000  //系统时钟频率
)
(input       sys_clk       , //系统时钟input       sys_rst_n     , //复位信号input       tx_start      , //发送开始信号input [7:0] uart_tx_data_i, //需要发送的8bit数据output      uart_tx_o     , //串行发送数据output      tx_end          //发送结束);/**************************参数**************************/
localparam CLK_DIV = SYS_CLK_FRE/BAUD_RATE; //单比特数据传输耗费时钟数量
localparam IDLE    = 11'b0000_0000_001; //初始化
localparam START   = 11'b0000_0000_010; //起始位
localparam BIT_0   = 11'd0000_0000_100; //第0比特
localparam BIT_1   = 11'b0000_0001_000; //第1比特
localparam BIT_2   = 11'b0000_0010_000; //第2比特
localparam BIT_3   = 11'b0000_0100_000; //第3比特
localparam BIT_4   = 11'b0000_1000_000; //第4比特
localparam BIT_5   = 11'b0001_0000_000; //第5比特
localparam BIT_6   = 11'b0010_0000_000; //第6比特
localparam BIT_7   = 11'b0100_0000_000; //第7比特
localparam STOP    = 11'b1000_0000_000; //停止位/**************************寄存器**************************/
reg [$clog2(CLK_DIV)-1:0] clk_div_cnt     ; //时钟计数器
reg [7:0]                 r_uart_tx_data_i; //发送数据寄存
reg                       tx_en      ; //发送使能（该信号为高电平期间，进行数据的发送）
reg                       r_uart_tx_o; //串行发送数据
reg                       r_tx_end   ; //发送结束reg [10:0] cuur_state; //现态
reg [10:0] next_state; //次态/**************************网表型**************************/
assign uart_tx_o = r_uart_tx_o;
assign tx_end = r_tx_end;/**************************组合逻辑**************************/
always @(posedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n)clk_div_cnt <= 'd0;else if(tx_en && clk_div_cnt < CLK_DIV)clk_div_cnt <= clk_div_cnt + 1'd1;elseclk_div_cnt <= 'd0;
endalways @(posedge sys_clk or negedge sys_rst_n)if(!sys_rst_n)r_uart_tx_data_i <= 'd0;else if(tx_start)r_uart_tx_data_i <= uart_tx_data_i;elser_uart_tx_data_i <= r_uart_tx_data_i;/**************************状态机**************************/
always @(posedge sys_clk or negedge sys_rst_n)if(!sys_rst_n) cuur_state <= IDLE;elsecuur_state <= next_state;always @(*) begincase(cuur_state)IDLE : next_state = (tx_start) ? START : IDLE;START: next_state = (clk_div_cnt == CLK_DIV-1) ? BIT_0 : START;BIT_0: next_state = (clk_div_cnt == CLK_DIV-1) ? BIT_1 : BIT_0;BIT_1: next_state = (clk_div_cnt == CLK_DIV-1) ? BIT_2 : BIT_1;BIT_2: next_state = (clk_div_cnt == CLK_DIV-1) ? BIT_3 : BIT_2;BIT_3: next_state = (clk_div_cnt == CLK_DIV-1) ? BIT_4 : BIT_3;BIT_4: next_state = (clk_div_cnt == CLK_DIV-1) ? BIT_5 : BIT_4;BIT_5: next_state = (clk_div_cnt == CLK_DIV-1) ? BIT_6 : BIT_5;BIT_6: next_state = (clk_div_cnt == CLK_DIV-1) ? BIT_7 : BIT_6;BIT_7: next_state = (clk_div_cnt == CLK_DIV-1) ? STOP  : BIT_7;STOP : next_state = (clk_div_cnt == CLK_DIV>>1) ? IDLE  : STOP;default: next_state = IDLE;endcase
endalways @(posedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n) begintx_en <= 1'b0;r_uart_tx_o <= 1'b1;r_tx_end <= 1'b0;endelse begincase(cuur_state)IDLE :beginr_uart_tx_o <= 1'b1;if(tx_start)tx_en <= 1'b1;elsetx_en <= 1'b0;endSTART: r_uart_tx_o <= 1'b0;BIT_0: r_uart_tx_o <= r_uart_tx_data_i[0];BIT_1: r_uart_tx_o <= r_uart_tx_data_i[1];BIT_2: r_uart_tx_o <= r_uart_tx_data_i[2];BIT_3: r_uart_tx_o <= r_uart_tx_data_i[3];BIT_4: r_uart_tx_o <= r_uart_tx_data_i[4];BIT_5: r_uart_tx_o <= r_uart_tx_data_i[5];BIT_6: r_uart_tx_o <= r_uart_tx_data_i[6];BIT_7: r_uart_tx_o <= r_uart_tx_data_i[7];STOP :beginr_uart_tx_o <= 1'b1;if(clk_div_cnt == CLK_DIV>>1)r_tx_end <= 1'b1;elser_tx_end <= 1'b0;enddefault:begintx_en <= 1'b0;r_uart_tx_o <= 1'b1;r_tx_end <= 1'b0;endendcaseend
endendmodule

4.3 UART回环顶层模块

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2023/04/30 10:52:44
// Design Name:
// Module Name: uart_loop
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//module uart_loop
#(parameter BAUD_RATE   = 9600       , //波特率parameter SYS_CLK_FRE = 100_000_000  //系统时钟频率
)
(input   sys_clk     , //系统时钟input   sys_rst_n   , //复位信号input   uart_rx_i   , //串行接收数据output  uart_tx_o     //串行发送数据
);/**************************网表型**************************/
wire            rx_end    ; //接收结束
wire            tx_start; //发送开始
wire    [7:0]   uart_rx_data_o; //接收到的8bit数据
wire    [7:0]   uart_tx_data_i; //发送的8bit1数据
wire            tx_end; //发送结束/**************************组合逻辑**************************/
assign tx_start = rx_end;
assign uart_tx_data_i = uart_rx_data_o;/**************************模块例化**************************/
//接收模块
uart_rx
#(.BAUD_RATE  (BAUD_RATE  ), .SYS_CLK_FRE(SYS_CLK_FRE)
)
uart_rx_inst
(.sys_clk       (sys_clk       ), .sys_rst_n     (sys_rst_n     ), .uart_rx_i     (uart_rx_i     ), .uart_rx_data_o(uart_rx_data_o), .rx_end        (rx_end        )
);//发送模块
uart_tx
#(.BAUD_RATE  (BAUD_RATE  ), .SYS_CLK_FRE(SYS_CLK_FRE)
)
uart_tx_inst
(.sys_clk       (sys_clk       ), .sys_rst_n     (sys_rst_n     ), .tx_start      (tx_start      ), .uart_tx_data_i(uart_tx_data_i), .uart_tx_o     (uart_tx_o     ), .tx_end        (tx_end        )  );endmodule

4.4 UART回环上板验证

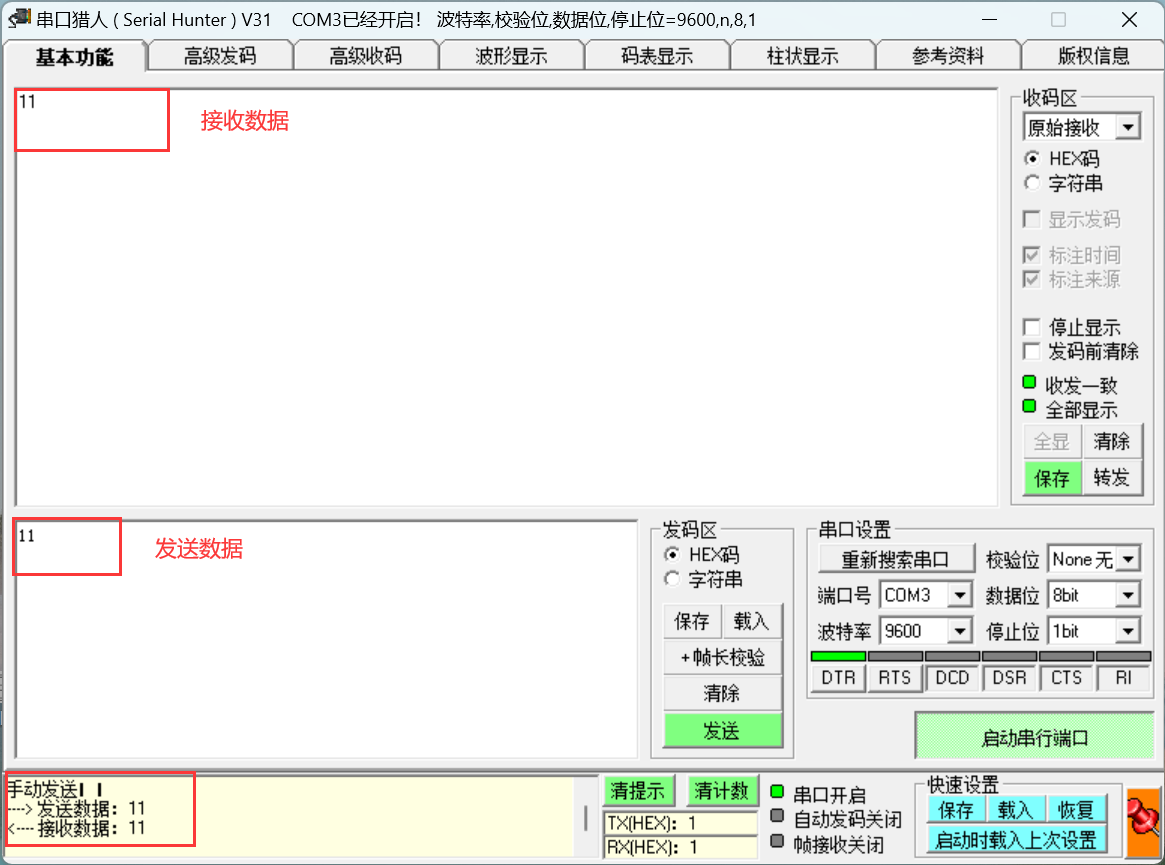

  将比特流文件写入FPGA开发板后，打开串口助手，依次发送11、22给FPGA，FPGA在接收到数据后又发送回PC端，可以看到在串口助手接收窗口中分别接收到了数据11和22。

在这里插入图片描述
在这里插入图片描述

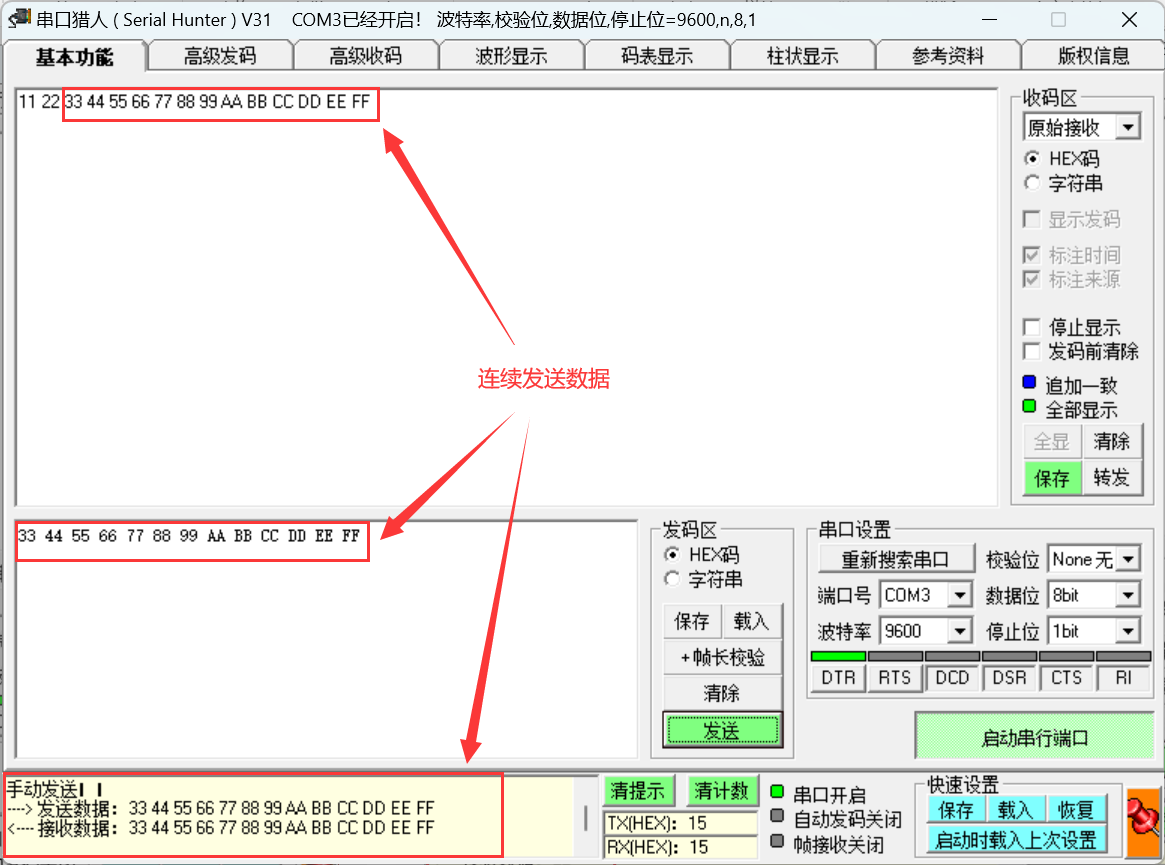

  也可以连续发送多个字节数据，分别发送33、44、55、66、77、88、99、AA、BB、CC、DD、EE、FF给FPGA，在串口助手的接收窗口中看到PC端接收到了FPGA发送的数据33、44、55、66、77、88、99、AA、BB、CC、DD、EE、FF，上板验证通过。

在这里插入图片描述

五、写在最后

  在本文中，我们学习了UART数据帧结构以及UART协议中一些基本的概念，并使用Verilog实现串口通信的收发操作，并进行上板验证。欢迎评论区友好交流批评指正！！！

在这里插入图片描述
