ADB调试总结

article/2025/9/28 10:08:15

1．ADB介绍

ADB（Android Debug Bridge）安卓的调试桥，debug工具。借助adb工具可以管理设备或手机模拟器的工作状态，还可以进行很多手机操作，如安装软件，运行shell命令等。
注意：adb shell进去之后，debug版本终端是以#开头，而USER版本终端是以$开头。
在这里插入图片描述

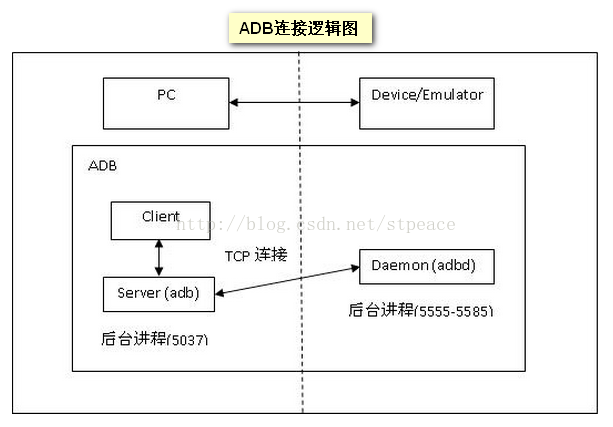

1、adb其实就是个socket通信，数据发过来发过去。

2、adb每次都是发送的一个数据包，数据结构是struct apacket，其中包含msg消息部分，及data数据部分。

3、从PC跟device通信的过程，有一条协议流程，通过不断的数据交互发送，实现数据文件传递。

4、socket数据建立传输过程，会创建socket，创建事件监听线程，注册回调响应函数。

1.1 adb shell 连接

进行实际操作：我的pc的ip是192.168.1.102, 我的android手机的ip为192.168.1.100

1、在pc上执行：netstat -nao | findstr 5037
发现结果是空白。

2、执行adb shell, 肯定是进不了任何shell啊， 然后执行：netstat -nao | findstr 5037
结果是：TCP 127.0.0.1:5037 0.0.0.0:0 LISTENING 3840
可见3840进程正在监听5037端口， 这个进程实际上就是adb server

3、打开android手机，执行adb connect 192.168.1.100, 确保adb能连接上手机哈。

发现， 界面提示adb成功连接上了手机。

执行netstat -nao | findstr 5037， 居然仍然是：

TCP    127.0.0.1:5037         0.0.0.0:0              LISTENING       3840

执行adb shell, 进入手机的android系统， 再次在pc的cmd中（非前面的shell中）执行netstat -nao | findstr 5037， 结果为：

TCP    127.0.0.1:1571         127.0.0.1:5037         ESTABLISHED     4496
TCP    127.0.0.1:5037         0.0.0.0:0              LISTENING       3840
TCP    127.0.0.1:5037         127.0.0.1:1571         ESTABLISHED     3840

表明，adb client和adb server建立tcp连接了。

4、不需要退出上面的shell, 仅在另一个cmd中执行 netstat -nao | findstr 5555， 结果为：

TCP    192.168.1.102:1559     192.168.1.100:5555     ESTABLISHED     3840

表明， adb server和adbd建立起了tcp连接。

5、前面已经进入了手机的shell, 现在在shell中执行：netstat -nao | busybox grep 5555， 结果为：

tcp       0      0 0.0.0.0:5555           0.0.0.0:*              LISTEN
tcp       0      0 192.168.1.100:5555     192.168.1.102:1559     ESTABLISHED

进一步证实， adb server和adbd建立起了tcp连接。

归纳：

adb client(pid:4496)   <--->adb server(监听5037端口， pid:3840)<--->adbd(监听5555端口, pid:未显示)|<-------------------------    在 pc 端    ----------------> |        |<------------ 在手机端------------>|

其中， adb server作为adb client的服务端， 而adbd又作为adb server的服务端， 实际上就是下面这个意思：

儿子 <------------------------------> 爸爸<------------------------------------->爷爷

1.2 adb抓log

（1）获取KMSG信息：在命令行窗口下，进入adb_fastboot工具的目录：

adb pull /proc/kmsg kmsg.txt		log会保存在adb_fastboot目录下
adb shell dmesg > dmsg.txt

（1）dmesg				打印已有的log
（2）dmesg -c            打印已有的log（不包含上次打印出的log）
（3）cat /proc/kmsg		实时log

（2）获取LOGCAT信息

adb logcat -v time > logcat.txt
adb logcat -b radio -v time> logcat_radio.txt
adb logcat -b main -v time> logcat_main.txt

下面的命令直接获取上面三种log信息：

adb logcat –b radio –b main –b system –v time > logcat.txt

2．ADB常用命令

adb install xxx	//安装文件
adb shell bugreport > bugreport.txt  //查看bug报告，这里面有大量系统信息，包括有dmesg在里面
adb pull <手机路径>  <本机路径>  	//从手机中拉取信息到本地电脑上
adb push <本机路径>  <手机路径>  	//从本地电脑推送信息到手机上
adb pull /sbin/usb/compositions/8401 D:/
adb push D:/8401 /sbin/usb/compositions/

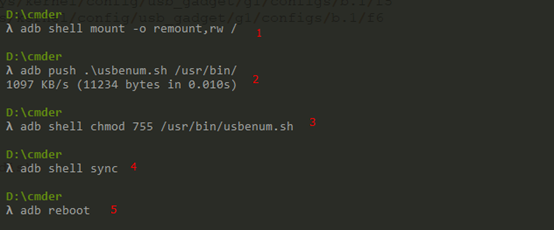

2.1 挂载可读写

在这里插入图片描述

2.2 fastboot 模式命令

（1）adb devices——查看手机是否连接上
（2）adb reboot bootloader——将手机重启到Fastboot模式
（3）fastboot devices——查看Fastboot模式下连接的手机
（4）分区写入如下：
fastboot flash boot boot.img
（5）分区擦除如下：
fastboot erase boot
（6）fastboot reboot——Fastboot模式下重启手机

2.2.1 Fastboot 刷机流程

在设备进入到 fastboot 环境后，根据需求执行下面的命令进行刷机：

fastboot  flashing  unlock    		# 设备解锁，开始刷机
fastboot  flash  boot  boot.img    	# 刷入 boot 分区。如果修改了 kernel 代码，则应该刷入此分区以生效
fastboot  flash  system  system.img    		# 刷入 system 分区。如果修改的代码会影响 out/system/ 路径下生成的文件，则应该刷入此分区以生效
fastboot  erase  frp    	# 擦除 frp 分区，frp 即 Factory Reset Protection，用于防止用户信息在手机丢失后外泄
fastboot  format  data    	# 格式化 data 分区
fastboot  flashing lock    	# 设备上锁，刷机完毕
fastboot  continue    		# 自动重启设备

2.3 特殊命令

（1）在adb shell下：[将rootfs重挂为可读写]

mount -o remount,rw -t rootfs /

（2）修改文件权限，在cmd下：

adb shell chmod 755 /data/hello.ko

3．Log分类

Android日志主要分为kernel、radio、event、main这四种log。
（1）Kernel Log：kernel log属于Linux内核的log ，可以通过读取/proc/kmsg或者通过串口来抓取。（需要有root权限）：

adb shell cat /proc/kmsg > kernel.log

（2）Radio Log：-b radio参数可以抓取Android RIL层 log，在调试Android通信方面的代码时，这个Log非常关键。抓取命令如下：

adb logcat -b radio > radio.log

（3）Main Log：main log和我们在eclipse里通过DDMS中看到的log是一致的。抓取命令如下：

adb logcat -b main > main.log

（4）Event Log：event log属于system log，平时可以跟在main log之后。抓取命令如下：

adb logcat -b event -v time > event.log	//-v time表示在log中加入每条log发生的时间

（5）完整Log：adb logcat -b选项是可以复用的，因此我们抓取所有Log的命令就是复用了-b选项。抓取命令如下：

adb logcat -b main -b system -b radio -b events -v time > all.log

3 adb devices ID

3.1 Yocto系统的ID

参考文档：
kba-180912014938_2_where_does_adb_device’s_serial_number_come_from_.pdf

C:\Users\>adb devices
List of devices attached
c12ca333 device

c12ca333 这个没有什么特殊含义，就是一个 serial number，这个是固定的，软件里写入，刷同一个版本是一样的。如果需要修改，也可以修改为其它值。
（1）上层修改方法：

/sys/devices/virtual/android_usb/android0 # cat iSerial
c12ca333

在这里插入图片描述

（2）源码修改方法：

diff --git a/drivers/usb/gadget/android.c b/drivers/usb/gadget/android.c
index 94820c1..ee499a1 100644
--- a/drivers/usb/gadget/android.c
+++ b/drivers/usb/gadget/android.c
@@ -3435,7 +3435,13 @@ field ## _store(struct device *dev, struct device_attribute *attr, \
{ \
if (size >= sizeof(buffer)) \
return -EINVAL; \
- strlcpy(buffer, buf, sizeof(buffer)); \
+ if (buffer == serial_string) { \
+ strlcpy(buffer, "oem-test", sizeof("oem-test")); \
+ printk(KERN_DEBUG "[oem][udc][%s] serial_string: %s\n", \
+ __func__, buffer); \
+ } else { \
+ strlcpy(buffer, buf, sizeof(buffer)); \
+ } \
strim(buffer); \
return size; \
} \
@@ -3561,7 +3567,10 @@ static int android_bind(struct usb_composite_dev *cdev)
strlcpy(manufacturer_string, "Android",
sizeof(manufacturer_string) - 1);
strlcpy(product_string, "Android", sizeof(product_string) - 1);
- strlcpy(serial_string, "0123456789ABCDEF", sizeof(serial_string) - 1);
+ // oem-start
+ strlcpy(serial_string, "oem-test", sizeof(serial_string) - 1);
+ // strlcpy(serial_string, "0123456789ABCDEF", sizeof(serial_string) - 1);
+ // oem-end id = usb_string_id(cdev);
if (id < 0)

3.2 Android系统ID

device id是从emmc芯片读取的emmc serail id，它是唯一的。这个ID对于每个emmc芯片都是唯一的，所以不同的设备有不同的编号。如果想更改它，可以修改如下文件：

android/device/qcom/common/rootdir/etc/init.qcom.usb.rc:
write /sys/class/android_usb/android0/iSerial ${ro.serialno}

iSerial的值是从 ro.serialno得到的，此值是LK过程从emmc读取的，如果要为iseral指定一个固定值，可以尝试重写上面的内容。
（1）通过命令行获取序列号：

getprop ro.serialno

（2）android系统层：

/system/core/init/init.c：
1.	static void import_kernel_nv(char *name, int for_emulator)
2.	{
3.	    if (!strcmp(name,"qemu")) {
4.	        strlcpy(qemu, value, sizeof(qemu));
5.	    } else if (!strncmp(name, "androidboot.", 12) && name_len > 12) {
6.	        const char *boot_prop_name = name + 12; // boot_prop_name: "serialno\0"
7.	        char prop[PROP_NAME_MAX];
8.	        int cnt;
9.
10.	    // prop: "ro.boot.serialno"
11.	    cnt = snprintf(prop, sizeof(prop), "ro.boot.%s", boot_prop_name);
12.	    if (cnt < PROP_NAME_MAX)
13.	        property_set(prop, value);
14.	}

以上确定是通过androidboot.serialno获取的，即通过uboot传递给kernel的cmdline获取的，通过cat /proc/cmdline来查看androidboot.serialno的值即是序列号了，接下来再看bootloader。
（3）bootloader：
找到androidboot.serialno的定义：

1.	bootloader/lk/app/aboot/aboot.c:
2.	static const char *usb_sn_cmdline = " androidboot.serialno=";

查看usb_sn_cmdline的赋值：

1.	unsigned char *update_cmdline(const char * cmdline)
2.	{
3.	    cmdline_len += strlen(usb_sn_cmdline);
4.	    cmdline_len += strlen(sn_buf);
5.	}

猜测sn_buf就是要找的序列号，继续跟踪sn_buf的赋值处：

1.	bootloader/lk/app/aboot/aboot.c
2.	void aboot_init(const struct app_descriptor *app)
3.	{
4.	    target_serialno((unsigned char *) sn_buf);
5.	}
6.
7.	//找到对应target平台下的相应实现：
8.	void target_serialno(unsigned char *buf)
9.	{
10.	        uint32_t serialno;
11.	        if (target_is_emmc_boot()) {
12.	                serialno = mmc_get_psn();
13.	                snprintf((char *)buf, 13, "%x", serialno);
14.	        }
15.	}
16.
17.	// 再找对应的mmc_get_psn的实现（到此基本可以确定如果是emmcboot的方式，sn应该就是emmc的chipid了）
18.	bootloader/lk/platform/msm_shared/mmc.c:
19.	unsigned mmc_get_psn(void)
20.	{
21.	        return mmc_card.cid.psn;
22.	}

http://chatgpt.dhexx.cn/article/sOvT5ftY.shtml
