GNS3安装及实验中应用

一、简介：

GNS在网络实验中会经常用到，例如两个虚拟机，一个在VMnet1，一个在VMnet2，正常来说这两个主机是ping不通的，但是你在GNS中给两个主机间连接一个路由器，并对路由器的端口加以配置，这两个主机便可以ping通，很神奇。（咱也不知道为啥在电脑主机上用GNS3搭建好拓扑图，两个虚拟机竟然可以互连0.0）

二、安装步骤：

1、下载软件包

链接：百度网盘 请输入提取码 提取码：kltu

GNS3-1.3.1-all-in-one.exe是安装包，把它下载下来。

C3640-JS.bin也下载下来。

（注：C3640-JS.bin一定要下载到英文路径中，路径不能出现汉语，不然后面没法用，你要嫌麻烦，一直默认也行。）

2、安装软件：

打开exe应用程序，一顿下一步就完事了，不用管它，有手就行。

安装完成后电脑会弹出购买GNS3学习课程界面，在这选择no，以免以后它找我们麻烦。



3、下载并配置GNS3的路由器镜像

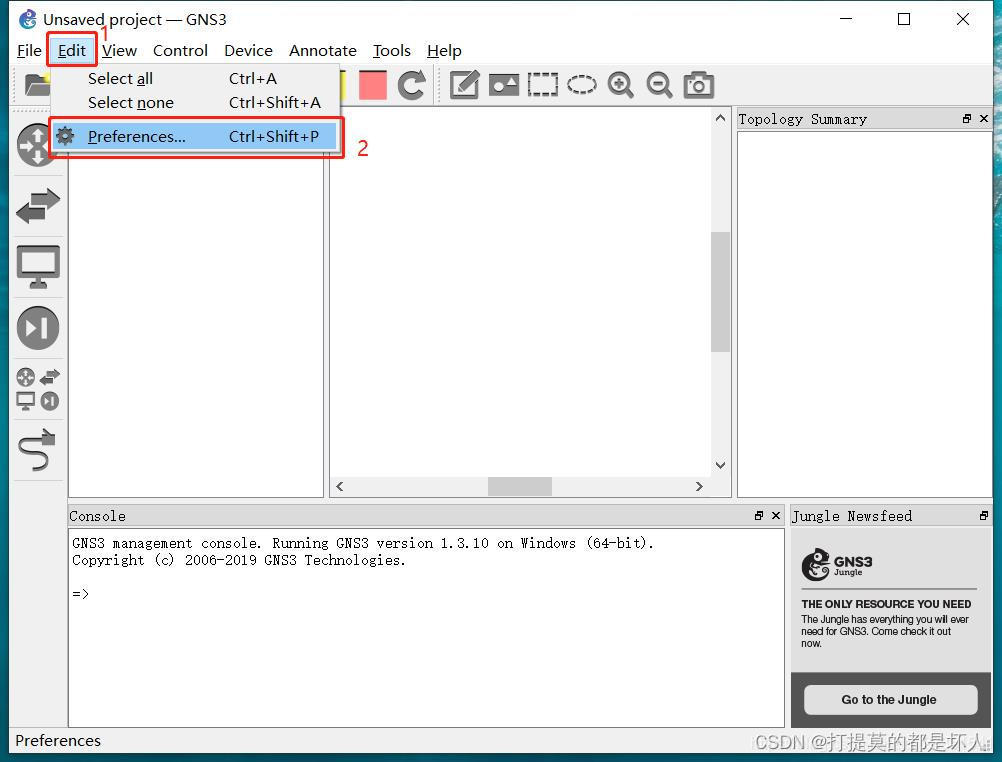

（1）C3640-JS.bin即路由器镜像。在GNS3界面中配置镜像，首先点击Edit编辑打开首选项，如下图所示。

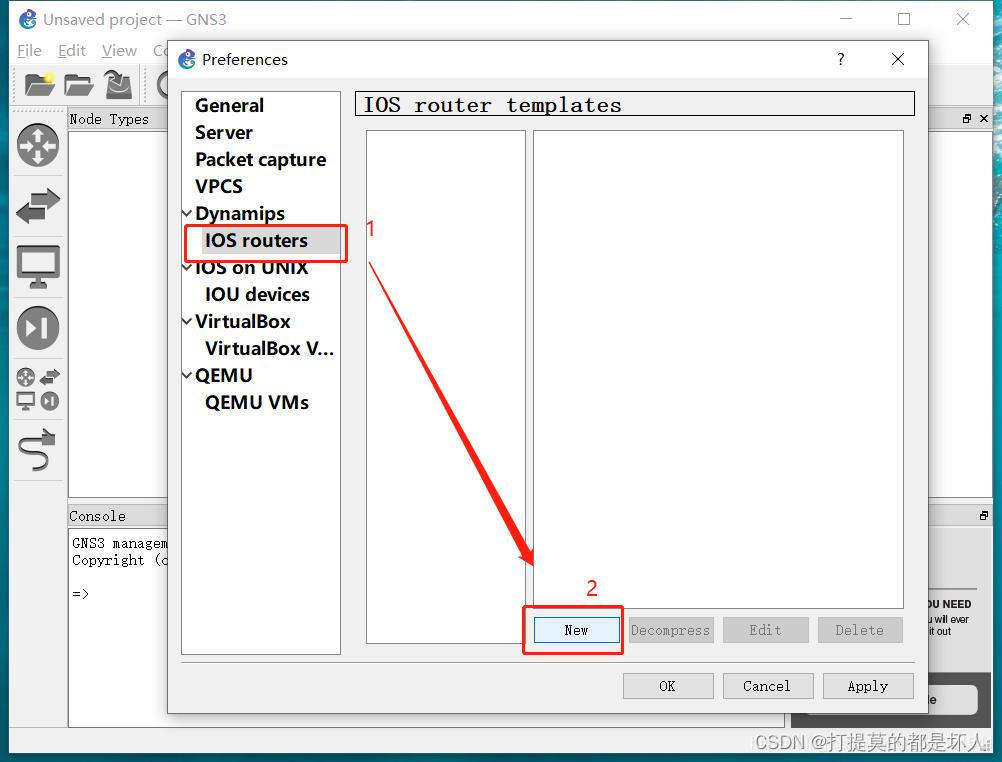

在弹出的Preferences界面点击IOS routers添加路由器。

（2）点击Browse…选择安装的路由器版本，打开我们事先下载好的3640，之后就一顿next就完事。



（3）Idle值的设置

将路由器拖到右边的操作台区域，RI的指示灯红色表示关闭，绿色表示打开。点击路由器再点击绿色的开始键就打开R1了，然后右键R1，再点击Idle-PC，

选择一个带星号的即可。



 三、小实验

1、拓扑图：

 2、搭建过程：

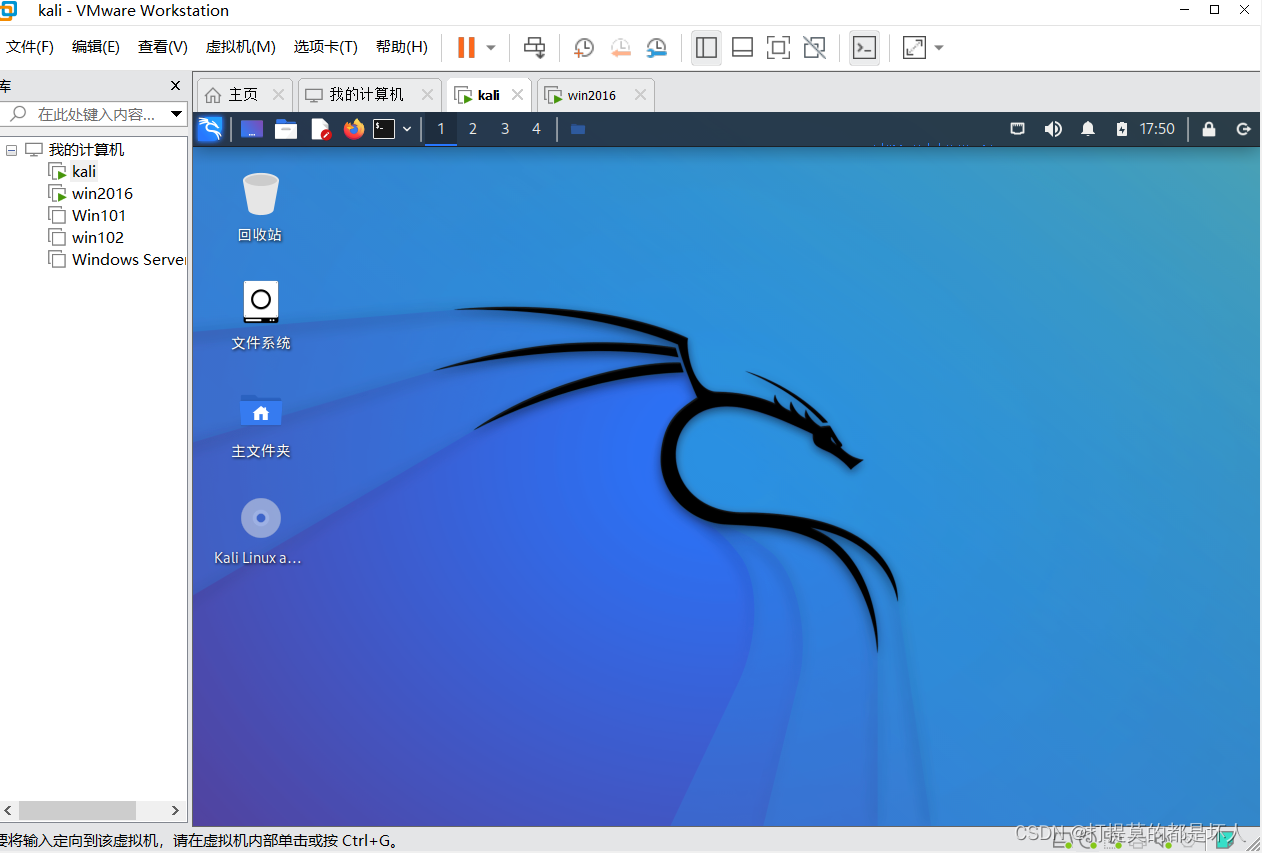

首先打开两个虚拟机，Kali和win2016。

将Kali的网络适配器选为VMnet1，IP地址设置为192.168.1.1，网关为192.168.1.254，子网掩码255.255.255.0；

将win2016的网络适配器选为VMnet2，IP地址设置为192.168.2.1，网关为192.168.2.254，子网掩码255.255.255.0。

（关于IP地址设置的细节，此篇不再赘述，作者将再写一篇文章详细介绍）



右键R1路由器，点击Configue，将其添加两个端口（注意添加端口时要把路由器关掉），一个用来连接Kali，一个用来连接Win2016。

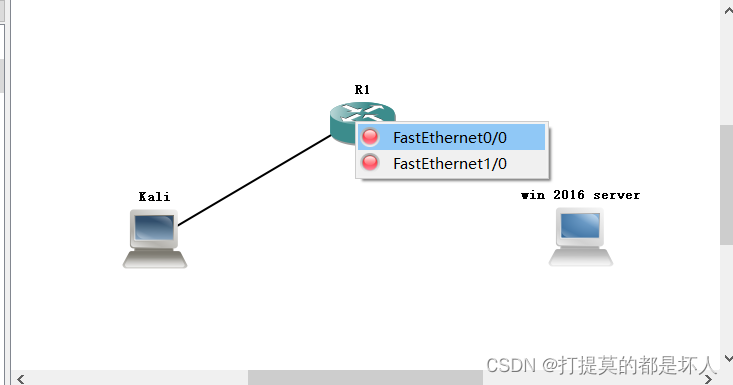

 点击OK后，连接线路。 先点击红圈的按钮，然后再点击Kali，然后选择VMnet1。

然后点击R1，选择端口0。win2016同理，将VMnet2连入端口1。

 对路由器进行配置，右键路由器再点击Concole。



 先输入conf t进入配置模式，输入int f0/0进入端口0，给端口0添加IP地址，ip address 192.168.1.254 255.255.255.0，输入no shut打开；

然后输入exit返回上一级，int f1/0进入端口1，给端口1添加IP地址，ip address 192.168.2.254 255.255.255.0，输入no shut 打开，然后输入两次exit返回。

配置完成，关闭。

接下来进行ping命令验证。（注：记得关闭win 2016防火墙）





 大家可以自己试着搭建一些其他复杂的拓扑结构，在虚拟机中尝试。
