查MAC地址表

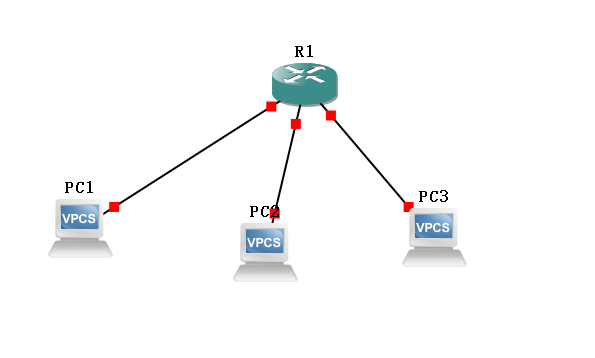

搭建环境

使用路由器替代交换机
PC1 2 3 分别连接 fastEthernet 1/0 1/1 1/2

初始化

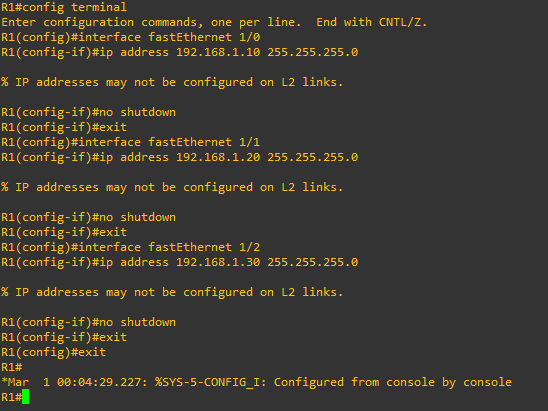

• 配置路由器

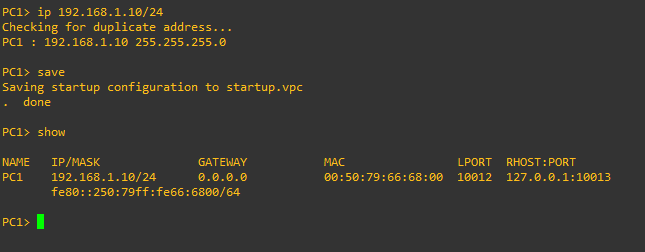

• 配置PC1 PC2 PC3
  启动项目后，配置一下3个PC的ip，分别为192.168.1.10、192.168.1.20、192.168.1.30


操作

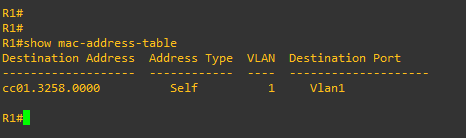

• 查看R1的mac 地址表，初始状态只有VLAN1

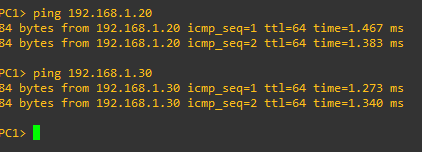

• 在PC1上ping PC2 PC3

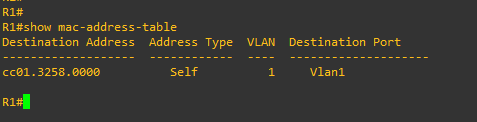

• ping 通之后再查看R1的物理地址表，居然没变化。。。


• 继上面，忘记保存对R1的配置了

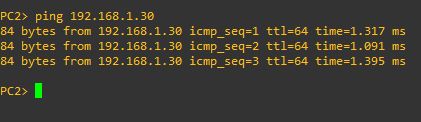

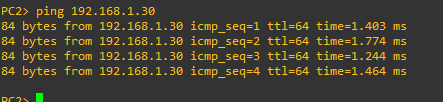

• 再用PC2 ping PC3

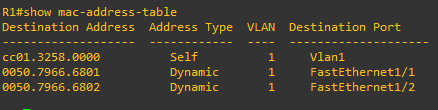

• 再查看R1 的 mac地址表

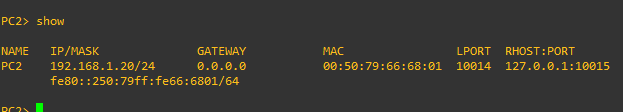

  验证一下是不是和PC2 PC3的MAC地址对应（如下图）



验证交换机端口安全

对比集线器，如果PC1向PC2发送数据包，PC3所在端口应该是抓不到包的
PC2 ping PC1

可以看到PC3上抓不到包

再用PC2 ping PC3

可以看到PC3上抓到ping的数据包了

因此验证了 交换机具有端口安全的功能
