一、PCB快捷键

PCB快捷键	快捷键定义
D+S+D	重新定义板框（密闭图形）
E+O+S	设置原点
P+D+L	板框尺寸测量
shift+S	单层显示
ctrl+Q	mil换成mm
V+C+H	全部隐藏（飞线）
V+C+S	全部显示（飞线）
S+M	设置线宽
D+C	设置对象类
D+R	设计规则
T+D	设计规则检查（DRC）
shift+空格	外框倒角
选中对象+M	X\Y偏移量
shift+X	镜像
ctrl+H	物理选择（导线走向）
P+R	实心区域
P+G	铺铜
T+G+A	所有铺铜重铺
T+E	滴泪
ctrl+L	TOP层切换至BOTTOM层（器件）
ctrl+左键	高亮PCB网络
S+N	选中网络
2	2D
3	3D
shift+右键	3D移动
V+B	正反面切换（3D）
O	恢复原始3D（3D）
T+O+L	矩形区域排列
shift+ctrl+滚轮	布线时打孔
shift+2	布线时打孔
Z+A	屏幕中间
A+L	左对齐
A+R	右对齐
A+D	水平等间距
A+T	上对齐
A+B	下对齐
A+S	垂直等间距
T+V+E	不规则图形铺铜
T+V+T	不规则图形禁止铺铜

二、原理图快捷键

SCH快捷键	快捷键定义
空格键	90°旋转
选中器件+左键+X/Y	水平/垂直镜像翻转
shift+左键	复制
双击元器件+更改properties	设置元器件属性
ctrl+W	导线
ctrl+S	保存
T+A+A	原理图标注
T+G	封装管理器

三、常用计量单位

符号	中文	数量级
T	太	1012
G	吉	109
M	兆	106
K	千	103
m	毫	10-3
u	微	10-6
n	纳	10-9
p	皮	10-12

四、建立工程文件和元器件库

1、工程文件

（1）原理图库.SchLib；
（2）原理图.SchDoc；
（3）PCB库.PcbLib；
（4）PCB .PcbDOC。

2、新建工程文件夹

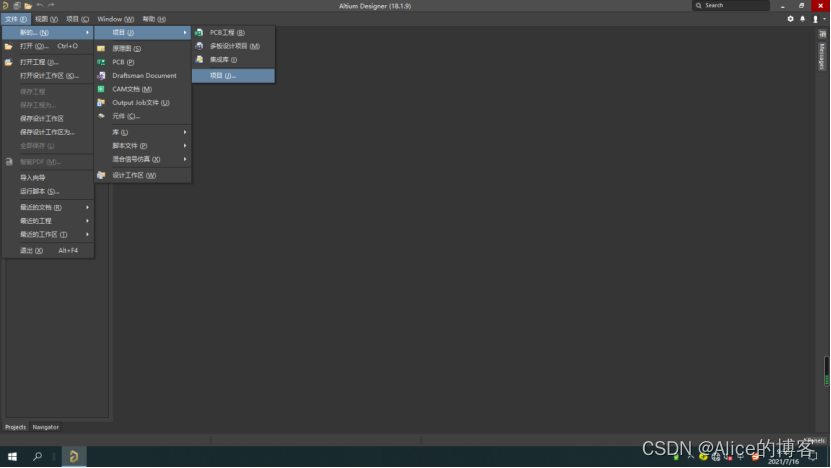

（1）新建工程

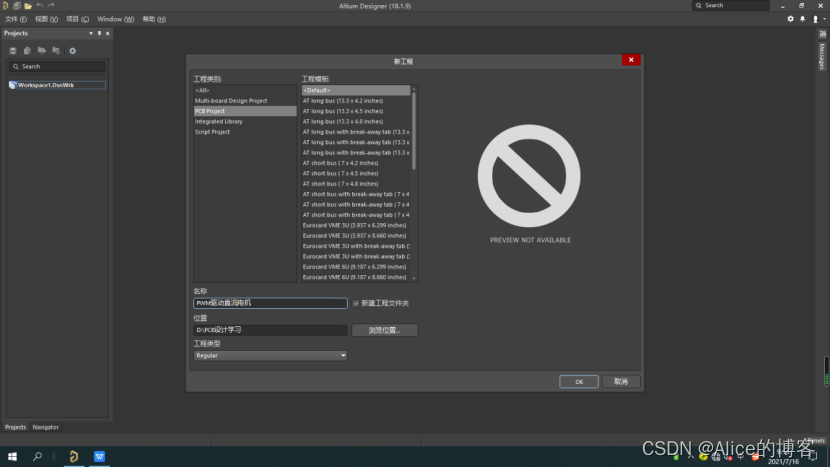

（2）工程命名

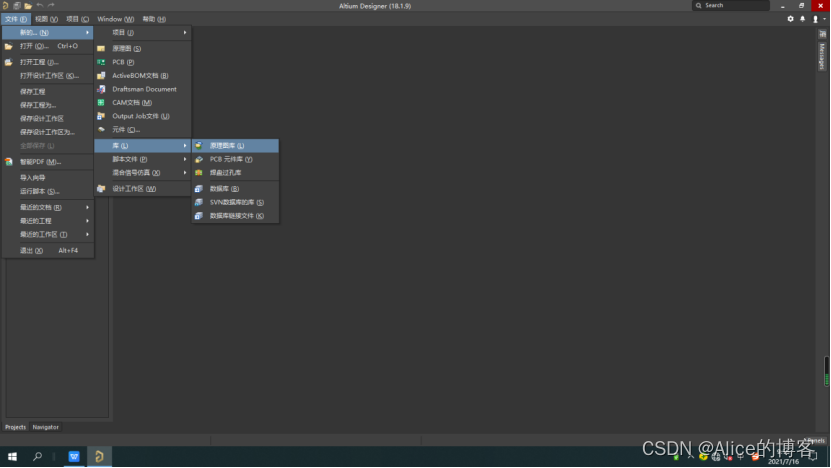

（3）新建元件库（原理图库）

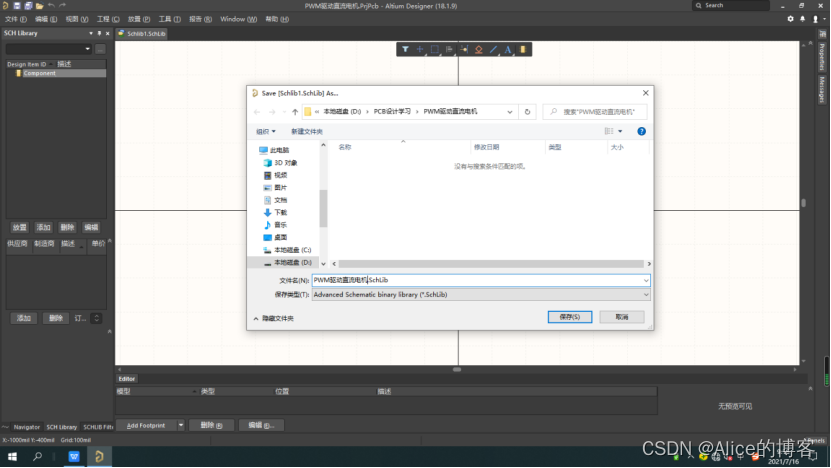

（4）保存元件库

（5）新建原理图

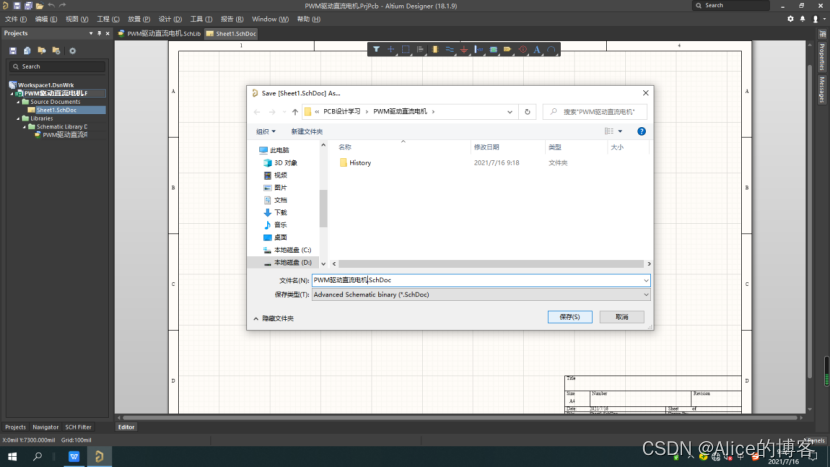

（6）保存原理图

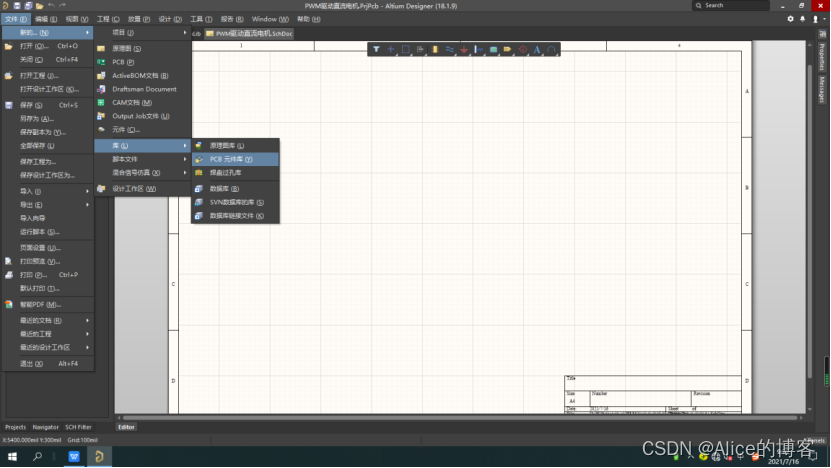

（7）新建PCB库

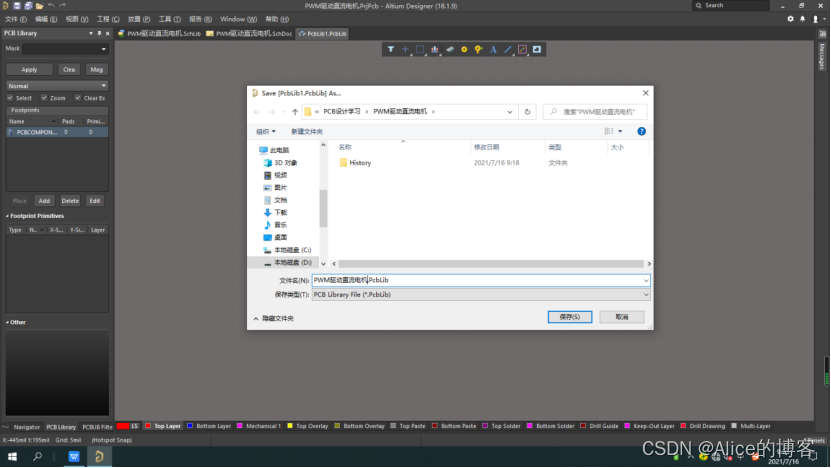

（8）保存PCB库

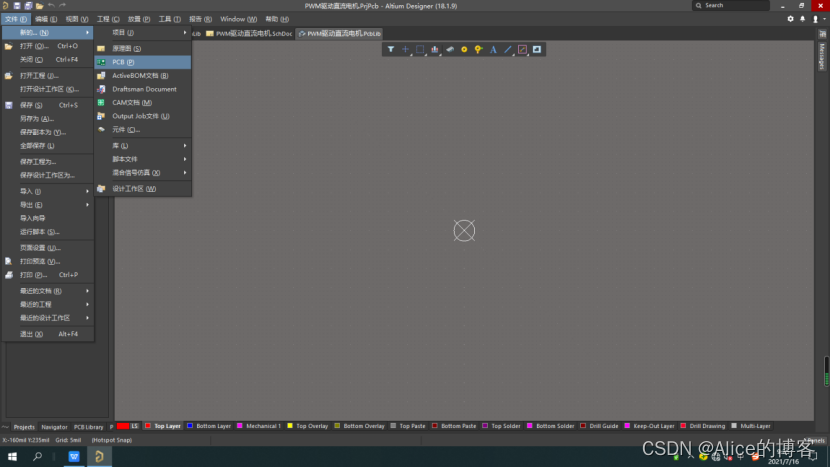

（9）新建PCB

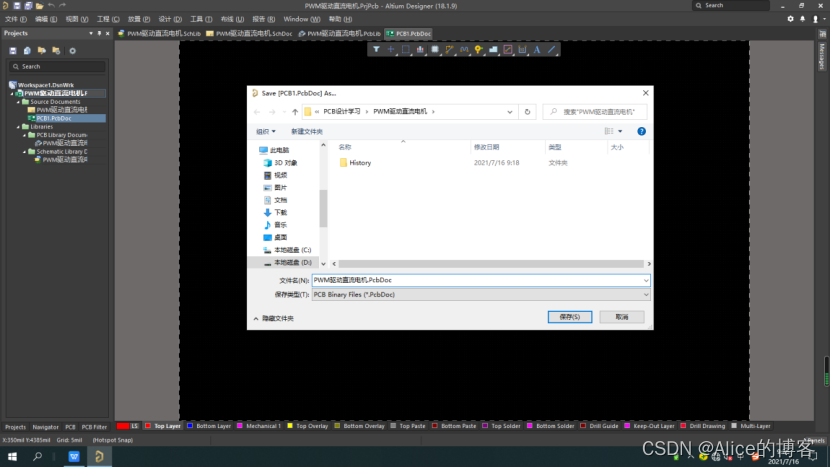

（10）保存PCB

五、PCB布局的常规操作

1、PCB分层

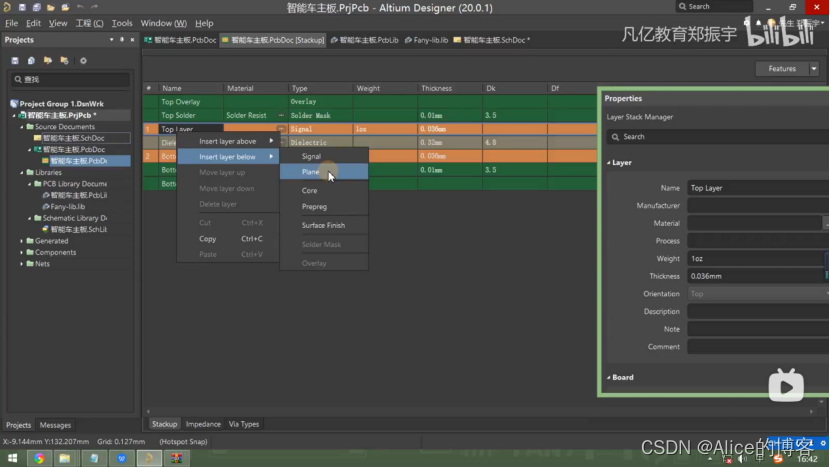

（1）2层板换4层板

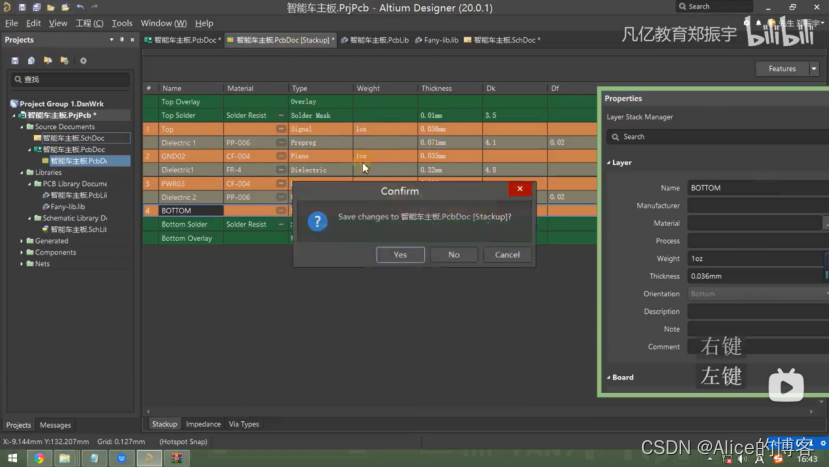

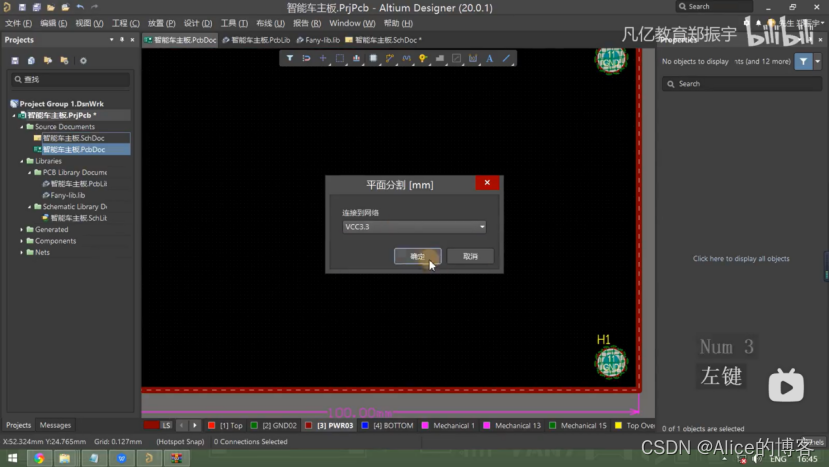

（2）右键设置GND层和POWER层的属性

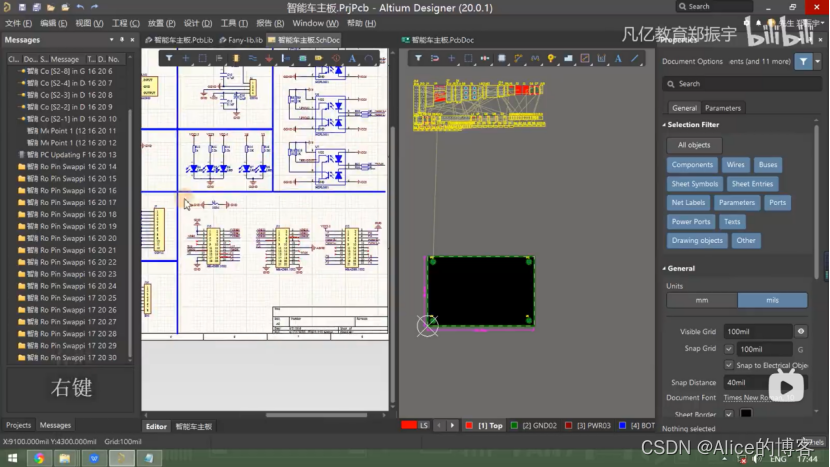

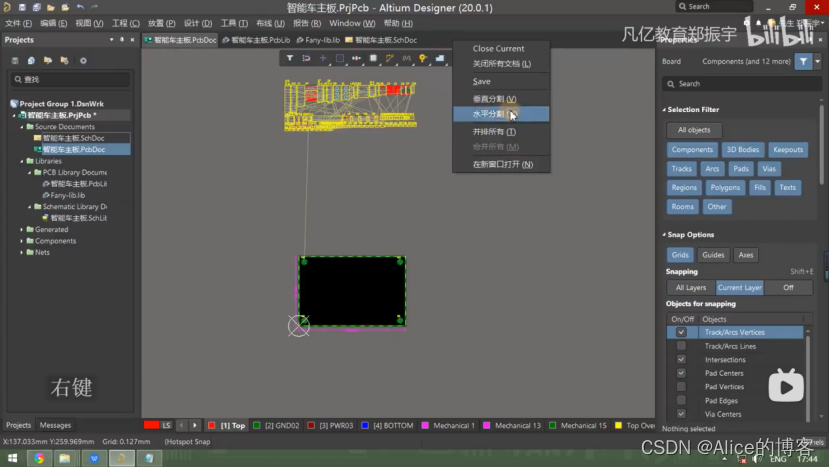

2、PCB分屏

（1）分屏前

（2）分屏后

3、元器件导入

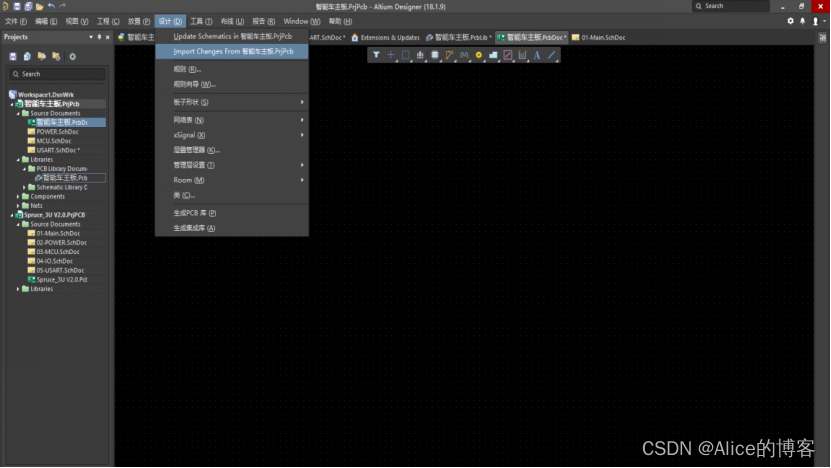

（1）导入元器件

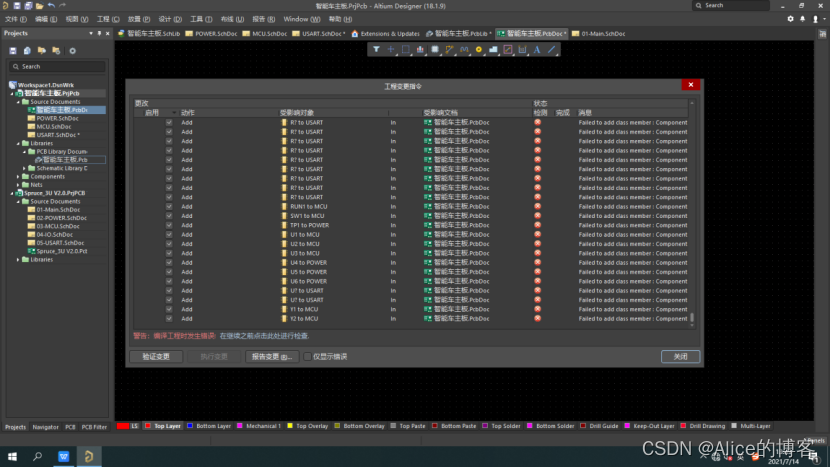

（2）验证变更

（3）执行变更

（4）报告变更，导出报告

（5） unknow pin 报错原因

a、没有封装；
b、封装管脚缺失；
c、管脚号不匹配（三极管）。
