1、系统默认的快捷键

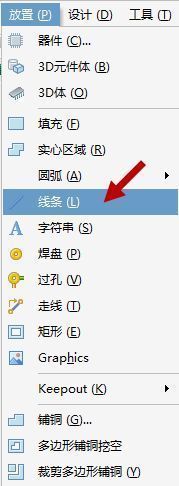

Altium Designer自带很多组合快捷键，可以多次执行字母按键组合成需要的操作，很是方便。那么组合快捷键如何得来呢？其实，系统的组合快捷键都是依据菜单中命令的下画线字母组合起来的。如图1所示，对于“放置（P）-线条（L）”这个命令，组合的快捷键就是“PL”。平时多记忆操作这些快捷的组合方式，有利于PCB设计效率的提高。

Altium Designer也推荐很多默认的快捷键，下面将其列出，相信在实际项目中会给读者带来很大的帮助。

图1 系统组合快捷键

（1）L：打开层设置开关选项（在元件移动状态下，按下“L”键换层）。

（2）S：打开选择，如S+L（线选）、S+I（框选）、S+E（滑动选择）。

（3）J：跳转，如J+C（跳转到元件）、J+N（跳转到网络）。

（4）Q：英寸和毫米相互切换。

（5）Delete：删除已被选择的对象，E+D点选删除。

（6）按鼠标中键向前后推动或者按Page Up、Page Down：放大、缩小。

（7）小键盘上面的“+”和“-”，点选下面层选项：切换层。

（8）A+T：顶对齐。A+L：左对齐。A+R：右对齐。A+B：底对齐。

（9）Shift+S：单层显示与多层显示切换。

（10）Ctrl+M：哪里要测点哪里。R+P：测量边距。

（11）空格键：翻转选择某对象（导线、过孔等），同时按“Tab”键可改变其属性（导线长度、过孔大小等）。

（12）Shift+空格键：改走线模式。

（13）P+S：字体（条形码）放置。

（14）Shift+W：线宽选择。Shift+V：过孔选择。

（15）T+T+M：不可更改间距的等间距走线。P+M：可更改间距的等间距走线。

（16）Shift+G：走线时显示走线长度。

（17）Shift+H：显示或关闭坐标显示信息。

（18）Shift+M：显示或关闭放大镜。

（19）Shift+A：局部自动走线。

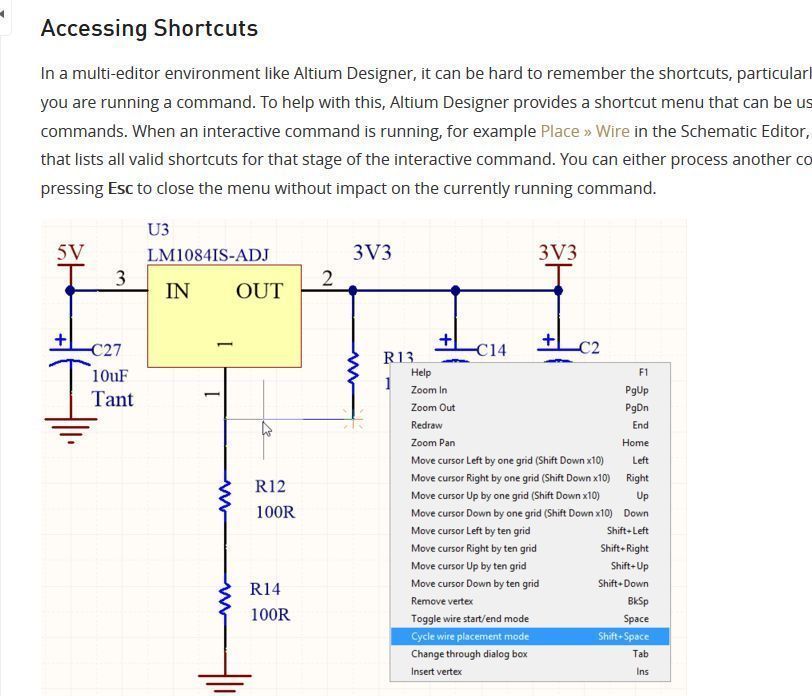

此处仅列出以上最常用的一些快捷键，其他快捷键可以参考系统帮助文件中的快捷键（在不同的界面检索出来的会不相同），执行命令“帮助-快捷键”即可调出来，如图2所示。

图2 系统快捷键

2、快捷键的自定义

由于Altium Designer的快捷键多种多样，如果利用系统默认的快捷键来进行PCB设计，特别是那种执行 3 次按键的组合键，我们速度优先，那么这时候是否可以把这类默认的快捷键设置为我们自己喜欢的、只需要按键一次的快捷键呢？这涉及快捷键自定义的方法。自定义快捷键更加方便了设计，同时也存在个性化设置。

目前，Altium Designer的自定义快捷键设置方法大概可以分为两种。

2.1 菜单选项设置法

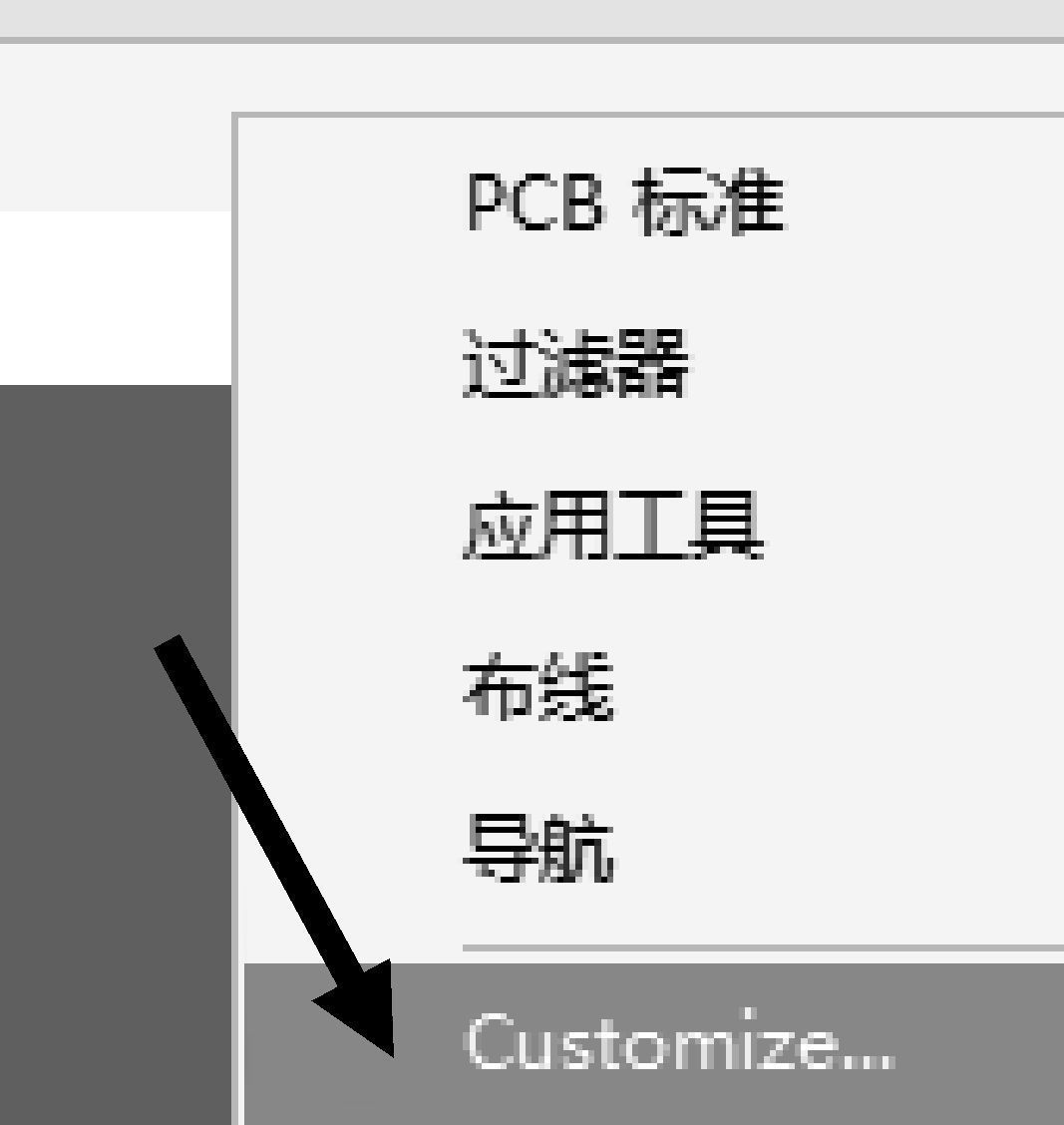

2.1.1 在菜单栏空白处单击鼠标右键，执行“Customize”命令，如图3所示。

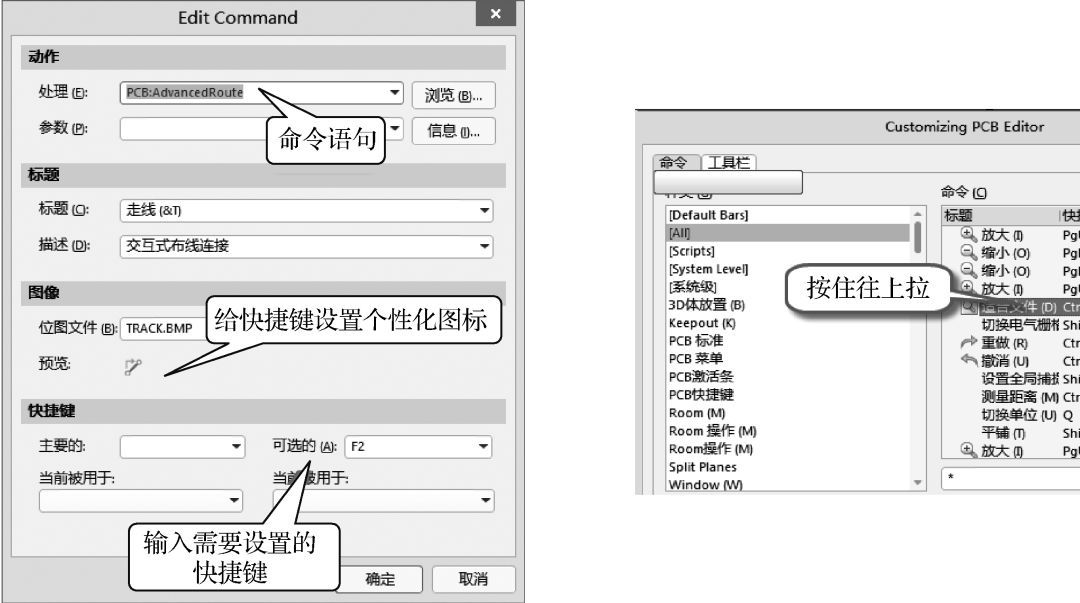

2.1.2 打开如图4所示的对话框，在左边栏中适配“All”，在右边栏中找到需要设置快捷键的栏目双击，如图4所示，进入快捷键设置界面。

图3  执行“Customize”命令

图4  选择需要设置快捷键的栏目

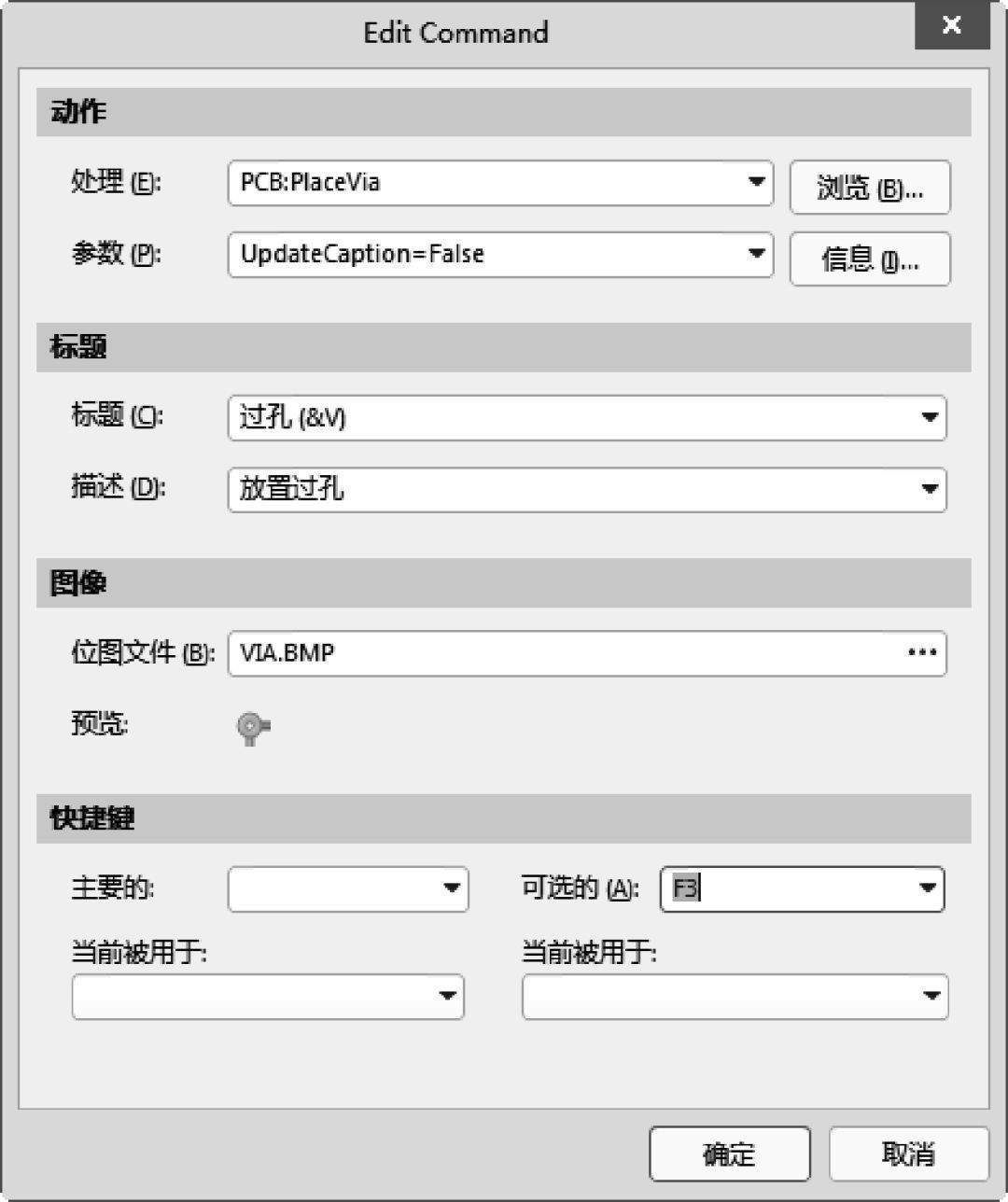

2.1.3 在“可选的”栏中输入需要设置的快捷键，如“F2”，同时可以给设置的快捷键设置个性化图标，按住图标拖动到菜单栏上面，如图5所示。

图5  设置快捷键及设置快捷图标

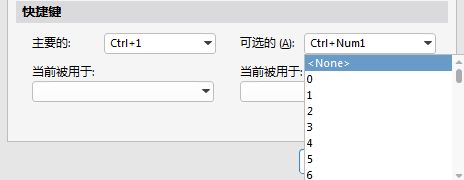

当发现与其他设置键有冲突时，如果一定要用此设置项，可以把之前的设置清除，如图6所示，再按照上述方法重新设置。

图6 快捷键清除

小助手提示：对于自己首次设置的快捷键，可以在表格里面进行一个记录，方便后期记忆，熟悉之后就可以忽略了。

2.2 Ctrl+左键单击设置法

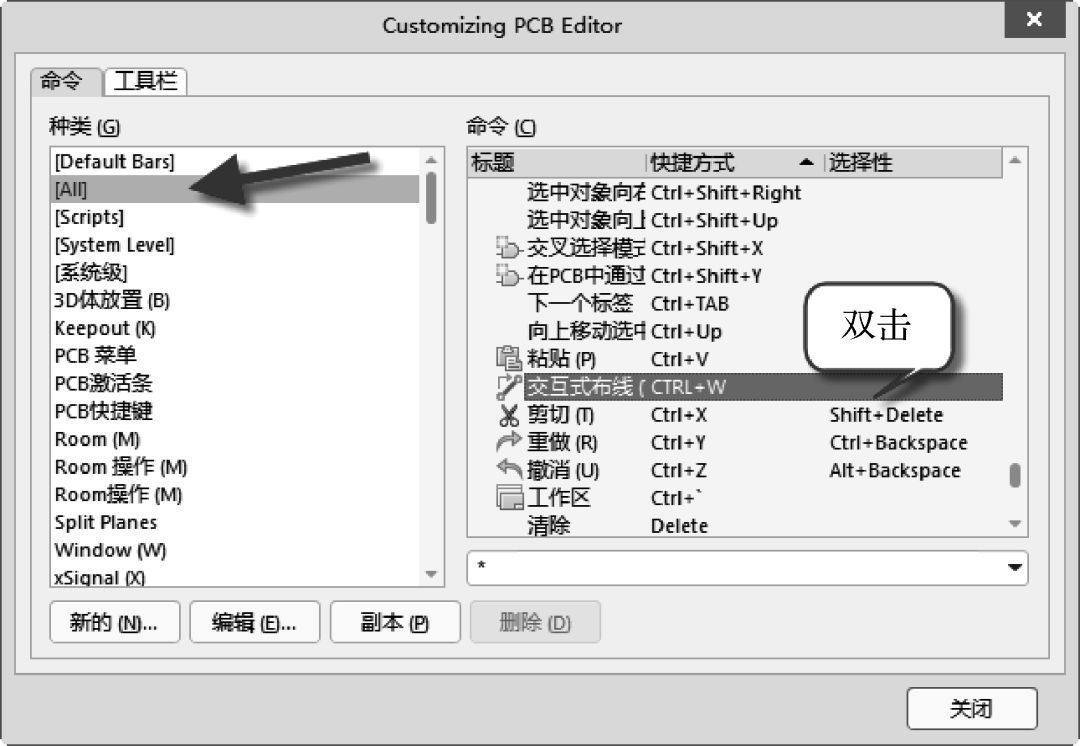

把鼠标指针放置在需要设置的图标上，再执行“Ctrl+左键单击这个图标”，可以直接进入快捷键设置界面，如图7所示。同样按照上面的快捷键设置方法，完成设置。

图7  快捷键的设置

小助手提示：设置快捷键最好不要选择英文字母键，而是选择键盘上的功能键F2至F10及数字小键盘。因为系统默认的快捷键基本上是字母键组合的，这里不设置是为了避免系统快捷键和自定义快捷键识别混乱。

为了使读者更加充分地学习到快捷键的重要性和设置方法，作者专门录制了一套快捷键设置方法的教学视频，欢迎读者联系作者获取学习。

同时，这里作者推荐了一份自己设置的快捷键，仅供读者参考学习，如表1所示。

表1  作者推荐的自己设置的快捷键

声明：本文凡亿教育原创文章，转载请注明来源！
