使用STM32+硬件IIC+DMA驱动GT系列触摸屏（GT911）

article/2025/8/23 3:14:36

使用STM32+硬件IIC+DMA驱动GT系列触摸屏（GT911）

初始化代码

/** @brief  GT911 初始化程序* @param  None* @retval None*/
void GT911_init()
{Dev_Now.GT911_RST=0;GPIO_InitTypeDef GPIO_InitStruct;GPIO_InitStruct.Pin = GT911_RST_PIN | GT911_INT_PIN;GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;GPIO_InitStruct.Pull = GPIO_PULLUP;GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;HAL_GPIO_Init(GT911_RST_PORT, &GPIO_InitStruct);HAL_GPIO_WritePin(GT911_RST_PORT,GT911_RST_PIN,GPIO_PIN_RESET);    HAL_Delay(1000);HAL_GPIO_WritePin(GT911_INT_PORT,GT911_INT_PIN,GPIO_PIN_RESET);    HAL_Delay(1000);HAL_GPIO_WritePin(GT911_RST_PORT,GT911_RST_PIN,GPIO_PIN_SET);    HAL_Delay(2000);GPIO_InitStruct.Pin = GT911_INT_PIN;GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING;GPIO_InitStruct.Pull = GPIO_PULLUP;HAL_GPIO_Init(GT911_INT_PORT, &GPIO_InitStruct);HAL_Delay(100);Dev_Now.GT911_RST=1;
}

主要数据读取代码：

regNum为读取的数据个数，如果只是读取1个点的触摸，改成9就可以。

#define regNum	41	//读取寄存器字节数
void GT911_Scan(void)
{uint8_t Clearbuf = 0;uint8_t i = 0;if (Dev_Now.Touch == 1){Dev_Now.Touch = 0;if(GTDMASendOK_F)	//判断DMA是否发送完成{GTDMASendOK_F = 0;if(HAL_I2C_Mem_Read_DMA(&hi2c1, CT_CMD_WR, GT911_READ_XY_REG, I2C_MEMADD_SIZE_16BIT, DMAbuf, regNum)) //IIC读取regNum个字节数据{IICReset();	//异常则重启IIC总线return;}}else{if(HAL_I2C_Mem_Write_DMA(&hi2c1, CT_CMD_WR, GT911_READ_XY_REG, I2C_MEMADD_SIZE_16BIT, &Clearbuf, 1))	//写入读取完成通知从设备{IICReset();	//异常则重启IIC总线return;}}}if(GTDMAReadOK_F)	//判断DMA是否接收完成{GTDMAReadOK_F = 0;if ((GT911buf[0]&0x80) == 0x00)	//坐标是否（或按键）已经准备好{if(HAL_I2C_Mem_Write_DMA(&hi2c1, CT_CMD_WR, GT911_READ_XY_REG, I2C_MEMADD_SIZE_16BIT, &Clearbuf, 1))//写入读取完成通知从设备{IICReset();	//异常则重启IIC总线return;}}else{Dev_Now.TouchpointFlag = GT911buf[0];Dev_Now.TouchCount = GT911buf[0]&0x0f;if(HAL_I2C_Mem_Write_DMA(&hi2c1, CT_CMD_WR, GT911_READ_XY_REG, I2C_MEMADD_SIZE_16BIT, &Clearbuf, 1))//写入读取完成通知从设备{IICReset();	//异常则重启IIC总线return;}Dev_Now.Touchkeytrackid[0] = GT911buf[1];		//第一个触摸点的坐标Dev_Now.X[0] = ((uint16_t)GT911buf[3] << 8) + GT911buf[2];Dev_Now.Y[0] = ((uint16_t)GT911buf[5] << 8) + GT911buf[4];Dev_Now.S[0] = ((uint16_t)GT911buf[7] << 8) + GT911buf[6];Dev_Now.Touchkeytrackid[1] = GT911buf[9];		//第二个触摸点的坐标Dev_Now.X[1] = ((uint16_t)GT911buf[11] << 8) + GT911buf[10];Dev_Now.Y[1] = ((uint16_t)GT911buf[13] << 8) + GT911buf[12];Dev_Now.S[1] = ((uint16_t)GT911buf[15] << 8) + GT911buf[14];Dev_Now.Touchkeytrackid[2] = GT911buf[17];		//第三个触摸点的坐标Dev_Now.X[2] = ((uint16_t)GT911buf[19] << 8) + GT911buf[18];Dev_Now.Y[2] = ((uint16_t)GT911buf[21] << 8) + GT911buf[20];Dev_Now.S[2] = ((uint16_t)GT911buf[23] << 8) + GT911buf[22];Dev_Now.Touchkeytrackid[3] = GT911buf[25];		//第四个触摸点的坐标Dev_Now.X[3] = ((uint16_t)GT911buf[27] << 8) + GT911buf[26];Dev_Now.Y[3] = ((uint16_t)GT911buf[29] << 8) + GT911buf[28];Dev_Now.S[3] = ((uint16_t)GT911buf[31] << 8) + GT911buf[30];Dev_Now.Touchkeytrackid[4] = GT911buf[33];		//第五个触摸点的坐标Dev_Now.X[4] = ((uint16_t)GT911buf[35] << 8) + GT911buf[34];Dev_Now.Y[4] = ((uint16_t)GT911buf[37] << 8) + GT911buf[36];Dev_Now.S[4] = ((uint16_t)GT911buf[39] << 8) + GT911buf[38];for (i = 0; i< Dev_Backup.TouchCount;i++)	//检查触摸点的坐标边界{if(Dev_Now.Y[i]<20)Dev_Now.Y[i]=20;if(Dev_Now.Y[i]>GT911_MAX_HEIGHT-20)Dev_Now.Y[i]=GT911_MAX_HEIGHT-20;if(Dev_Now.X[i]<20)Dev_Now.X[i]=20;if(Dev_Now.X[i]>GT911_MAX_WIDTH-20)Dev_Now.X[i]=GT911_MAX_WIDTH-20;}for (i=0;i<Dev_Now.TouchCount;i++){if(Dev_Now.Y[i]<20)Dev_Now.Y[i]=20;if(Dev_Now.Y[i]>GT911_MAX_HEIGHT-20)Dev_Now.Y[i]=GT911_MAX_HEIGHT-20;if(Dev_Now.X[i]<20)Dev_Now.X[i]=20;if(Dev_Now.X[i]>GT911_MAX_WIDTH-20)Dev_Now.X[i]=GT911_MAX_WIDTH-20;Dev_Backup.X[i] = Dev_Now.X[i];Dev_Backup.Y[i] = Dev_Now.Y[i];Dev_Backup.TouchCount = Dev_Now.TouchCount;}}}
}

错误复位代码

主要解决IIC偶尔出现死锁的问题，IICError 变量记录死锁的次数，移植的时候这个变量如果一直增加，说明时序出现了问题。

/** @brief  IIC引脚复位程序* @param  None* @retval None*/
static void i2c_hw_reset(void) {GPIO_InitTypeDef GPIO_InitStruct;GPIO_InitStruct.Pin = GPIO_PIN_7|GPIO_PIN_8;GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7 | GPIO_PIN_8, GPIO_PIN_SET);if (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_7) == GPIO_PIN_RESET ||HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_8) == GPIO_PIN_RESET) {//HAL_Delay(10);}GPIO_InitStruct.Mode = GPIO_MODE_AF_OD;HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);hi2c1.Instance->CR1 |= I2C_CR1_SWRST;hi2c1.Instance->CR1 &= ~I2C_CR1_SWRST;HAL_I2C_DeInit(&hi2c1);        //释放IO口为GPIO，复位句柄状态HAL_I2C_Init(&hi2c1);          //这句重新初始化I2C控制
}/** @brief  IIC复位程序* @param  None* @retval None*/
void IICReset(void)
{SET_BIT(hi2c1.Instance->CR1, I2C_CR1_STOP);	//发送一个停止位hi2c1.State = HAL_I2C_STATE_READY;			//改变IIC状态为准备状态hi2c1.Mode = HAL_I2C_MODE_NONE;				//标准模式i2c_hw_reset();								//复位IIC总线IICError ++;								//错误次数计数
}

DMA中断代码

DMA数据发送/接收中断处理

/*** @brief This function handles DMA1 stream0 global interrupt.*/
void DMA1_Stream0_IRQHandler(void)
{/* USER CODE BEGIN DMA1_Stream0_IRQn 0 */if(__HAL_DMA_GET_TC_FLAG_INDEX(&hdma_i2c1_rx))	//DMA传输完成判断{GTDMAReadOK_F = 1;memcpy(GT911buf, DMAbuf, sizeof(DMAbuf));}/* USER CODE END DMA1_Stream0_IRQn 0 */HAL_DMA_IRQHandler(&hdma_i2c1_rx);/* USER CODE BEGIN DMA1_Stream0_IRQn 1 *//* USER CODE END DMA1_Stream0_IRQn 1 */
}/*** @brief This function handles DMA1 stream6 global interrupt.*/
void DMA1_Stream6_IRQHandler(void)
{/* USER CODE BEGIN DMA1_Stream6_IRQn 0 */if(__HAL_DMA_GET_TC_FLAG_INDEX(&hdma_i2c1_tx))	//DMA传输完成判断{GTDMASendOK_F = 1;}/* USER CODE END DMA1_Stream6_IRQn 0 */HAL_DMA_IRQHandler(&hdma_i2c1_tx);/* USER CODE BEGIN DMA1_Stream6_IRQn 1 *//* USER CODE END DMA1_Stream6_IRQn 1 */
}

GT911数据准备完成中断

GT911数据准备完成后，会产生一个外部中断

/*** @brief This function handles EXTI line[9:5] interrupts.*/
void EXTI9_5_IRQHandler(void)
{/* USER CODE BEGIN EXTI9_5_IRQn 0 */if(Dev_Now.GT911_RST){Dev_Now.Touch =1;}/* USER CODE END EXTI9_5_IRQn 0 */HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_9);/* USER CODE BEGIN EXTI9_5_IRQn 1 *//* USER CODE END EXTI9_5_IRQn 1 */
}

基于系统时钟1ms扫描一次

/*** @brief This function handles System tick timer.*/
void SysTick_Handler(void)
{/* USER CODE BEGIN SysTick_IRQn 0 *//* USER CODE END SysTick_IRQn 0 */HAL_IncTick();/* USER CODE BEGIN SysTick_IRQn 1 */GT911_Scan();	//1ms扫描一次/* USER CODE END SysTick_IRQn 1 */
}

结果

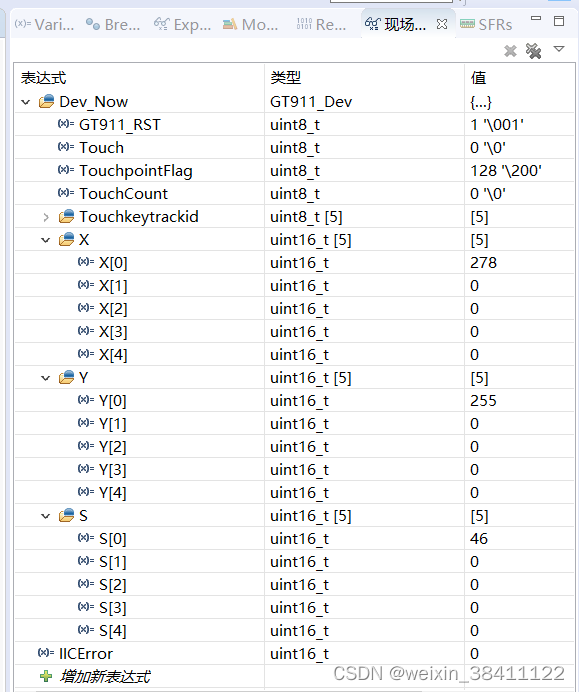

单点触摸的数据如下：
在这里插入图片描述
多点触摸的数据如下：

在这里插入图片描述

最后附上Github地址

github地址：https://github.com/oy2n/stm32cube-gt911-dma.git
