1.接口说明
GT9 非单层多点系列（以下简称 GT9 系列） 与主机接口共有 6 PIN，分别为： VDD、 GND、 SCL、SDA、 INT、 RESET。
主控的 INT 口线需具有上升沿或下降沿中断触发功能，并且当其在输入态时， 主控端必需设为悬浮态，取消内部上下拉功能； 主机通过输出高、低来控制 GT9 系列的 RESET 口为高或低。 为保证可靠复位，建议 RESET 脚输出低 100μ s 以上。
2.通信接口

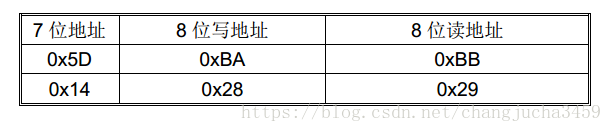

GT9 系列与主机通信采用标准 I2C 通信，最高速率可以支持至 400K bps。当主机采用 200K 以上的通信速率时，需要特别注意 I2C 口的外部上拉电阻阻值，以保证 SCL、 SDA 边沿足够陡峭。 GT9 系列在通信中始终作为从设备，其 I2C 设备地址由 7 位设备地址加 1 位读写控制位组成，高 7 位为地址， bit 0 为读写控制位。GT9 系列有两个从设备地址可供选择，如下表：

每次上电或复位时需要使用 INT 脚进行 I2C 地址设置。
3.通信时序
（1）.主机对 GT9 系列进行写操作时序

S：起始信号。
Address_W：带写控制位的从设备地址。
ACK：应答信号。
Register_H、 Register_L：待写入的 16 位寄存器首地址。
Data_1 至 Data_n：数据字节 1－n。
E：停止信号。
设定了写操作寄存器首地址后，可以只写 1 字节数据，也可以一次性写入多个字节数据， GT9 系列自动将其往高地址顺序存储。
（2）.主机对 GT9 系列进行读操作时序
先通过前述写操作时序设定需要读取的寄存器首地址，重新发送起始信号进行读寻址，读取寄存器数据。

Address_R：带读控制位的从设备地址。
NACK：最后 1 字节读完主控回 NACK。
设定了读操作寄存器地址后，主控可以一次读取 1 字节，也可以一次性读取多个字节数据， GT91XX
自动递增寄存器地址，将后续数据顺序发送。
设定完读操作寄存器地址后的停止信号（上图中的第一个 E 信号） 可发可不发，但是重新开始 I2C 通信的起始信号必须再次发送。
4.寄存器
GT911寄存器的列表可以参考《GT91xx编程指南》、《电容触控芯片GT911数据手册》。

5.芯片框图
