防火墙和NAT

NAT路由器是安装了NAT软件的路由器，拥有至少一个全球通用的外部IP。

在计算机网络中，NAT最直接的作用是IP映射：将内网终端A的IP和端口号经过NAT映射后，转成公网服务器B的IP和新端口号；当B接收到目的地终端C返回到B的应答之后，B将查找Translate Table，把C的应答转回给A。

防火墙的直接作用是数据包的过滤，拒绝一切主动请求与内网终端进行通信的未知IP。

但NAT不是单纯的翻译翻译IP和端口号就完事儿，它也会考虑任一C、D、E、F……送上门来的这个数据包，到底是不是B应该接收的，对于不该接收的，它会拒绝。NAT似乎包揽了部分的数据包过滤功能。

防火墙

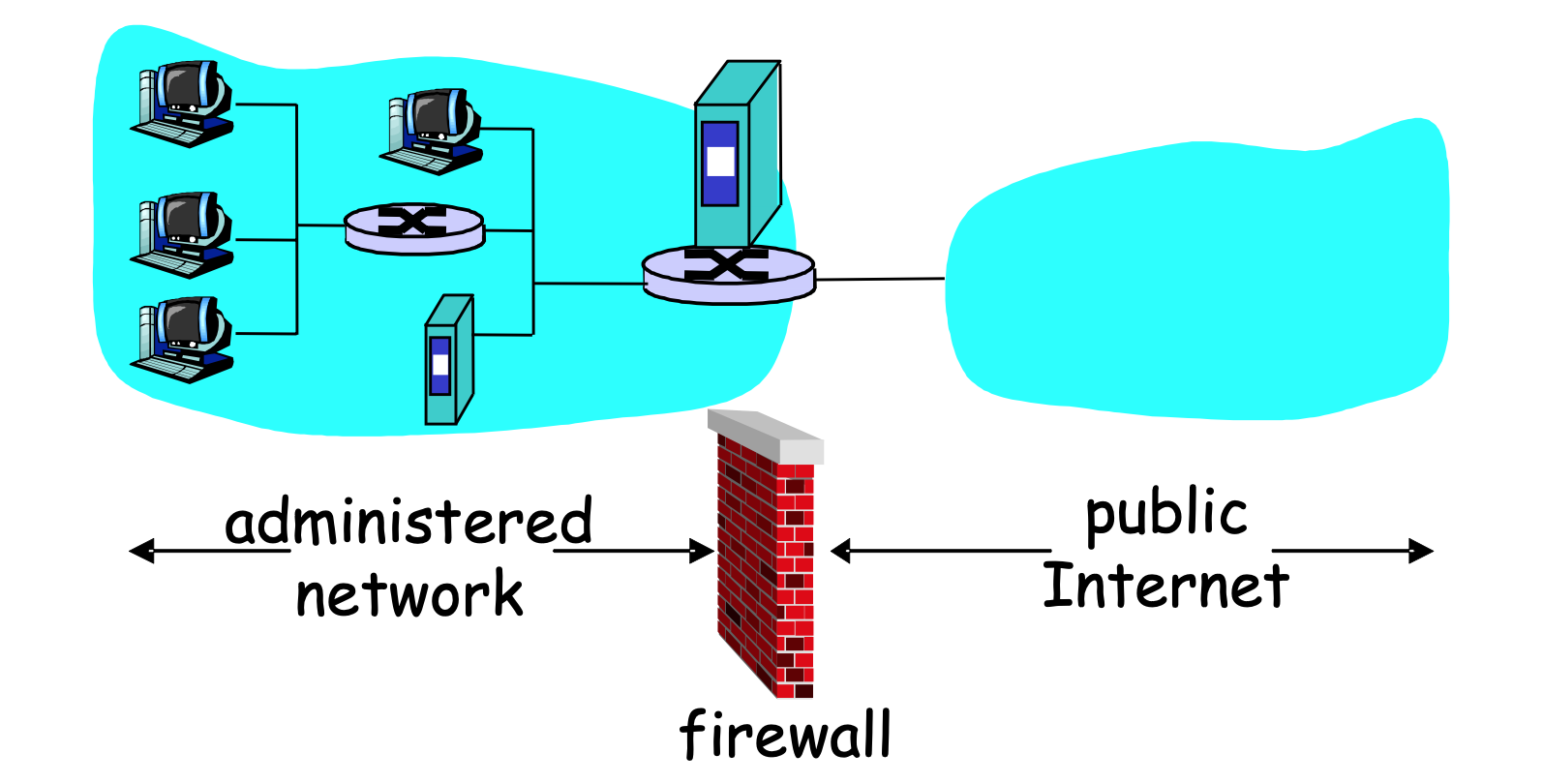

防火墙隔断内网和外网。分为两种：

Packet-filtering ：是否拒绝接收信息，取决信息来源的于IP地址、端口号，这属于IP/TCP/UDP的管辖范围；
application-level ：双向考虑，外网想进内网来的内容有没有问题；内网想送出去的内容该不该送出去。于是设立了应用层的大门。Telnet举例，想通过Telnet通信的ClientA必须通过ALG审核。路由器会阻断所有未经ALG，擅自想出去/进来的数据包。整个过程归应用层管。

默认的防火墙功能：1.当某外网终端送来内容，且与外网的通信建立是由内网发起的，那么内容被接收；2.一切未经内网发起的外来通信请求将被阻断。

这两种防火墙的整体弊端：

防不住IP假冒。路由器并不知道数据包是否真的来源于数据包自己宣称的地址；
需求繁琐。用户为了自证身份，必须要知道怎么跟ALG（Apllication Gateway）通信，于是产生了对IP地址代理商的需求；同时存在多个APP需要多扇ALG的复杂问题。

NAT

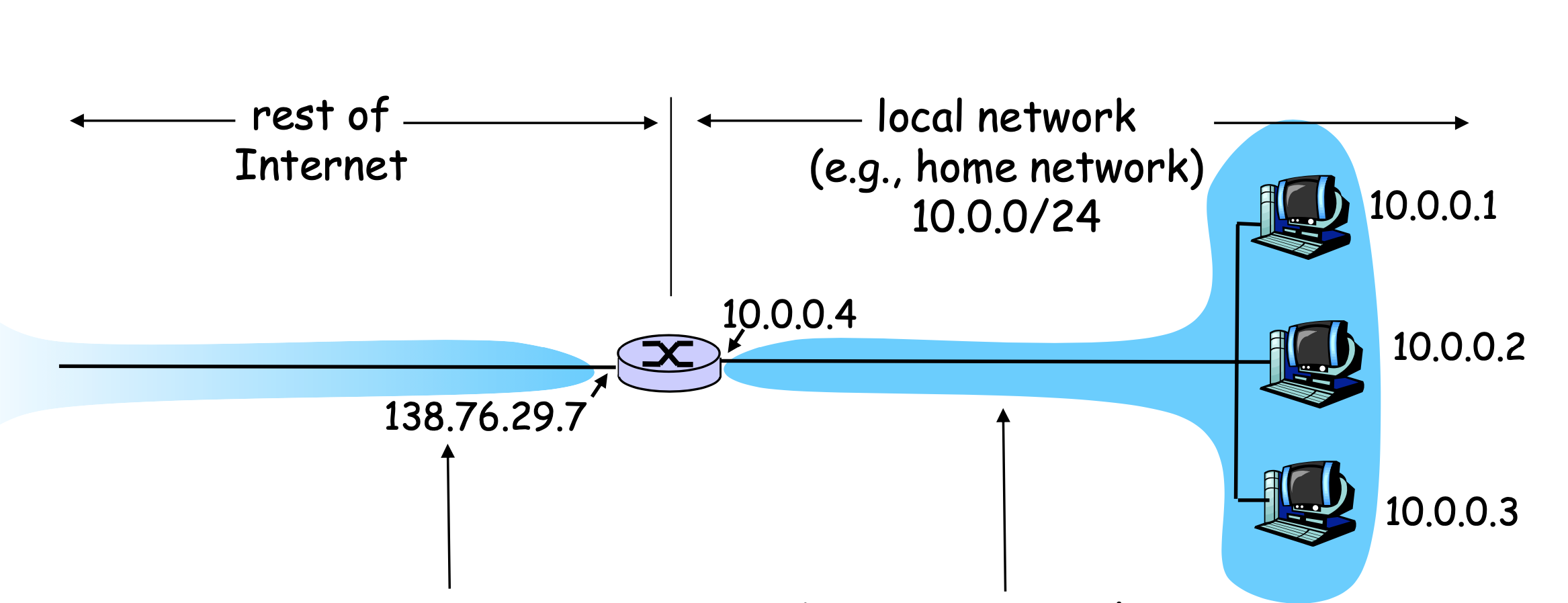

NAT示意图
NAT最基础的意义在于，把路由器右边的10.0.0.X和左边的138.76.29来回翻译。从右边往左翻译，是为了让内网的信息有资格在外网中传播；从左往右翻译，是为了外网送进来的内容能到达指定的的终端，具体是：X的值是多少。但是既然需要这样费时费力地来回翻译，NAT的存在有什么特别的意义？

考虑几个场景。

IPV4濒临枯竭的情况下，要确保每一台终端都分配到一个类似138.76.29的IP，需要花费多少IP。
如果要不打扰所有内网10.0.0.X地把138.76.29给换掉。
如果要不打扰外网（不进行广播）地把10.0.0.2给换掉。
NAT, bingo>

NAT分四种： Full Cone Address Restricted Cone、Port Restricted Cone、Symmetric。

——前三种为什么叫锥形？

NAT是一种地址映射协议。锥形的意义在于同一公网IP和端口（锥形顶点）可能与多个外部终端（锥形底面）建立通信。一个内部IP地址和端口来的所有请求，都映射到相同的公网IP地址和端口，并且，能否与外部终端进行通信，取决于选取的NAT种类是哪种，PORT RESTRICTED是最严格的，要求IP、PORT NUMBER全都固定；FULL CONE最宽松，NAT为A打开一个口以后，只要建立了内部网络的IP地址和端口与公网IP地址和端口的映射关系，所有的Internet上的主机都可以通过该端口访问A。

——锥形和非锥形的根本区别在哪里？
锥形有一个顶点，即经过Translate table后唯一的IP和端口号，无论一个内网终端A进行通信的外部设备有几台，A仅具有独一的IP和端口号。
在NAT已分配端口号给终端A的情况下，如果终端A继续用内网12345端口与另一外网服务器通讯，锥型NAT还会继续用原来62000公网端口，即所分配的端口号不变。而对于对称型NAT，NAT将会分配另一端口号（如62001）给终端A的1235端口。也就是说，同一内网主机同一端口号，对于锥型NAT，无论与哪一外网主机通讯，都不改变所分配的端口号；而对于对称型NAT，同一内网主机同一端口号，每一次与不同的外网主机通讯，就重新分配另一个端口号。

——既然有NAT Router为内部终端翻译地址从而能够进行内外网的自由通信，那内部终端为什么还要打听自己的公网IP？
一个内网终端A主动往外网终端B发包后，B所属的局域网的防火墙会把A阻拦，所以接下来A、B想进行通信，B需要再向A发包，这时因为A已经主动建立过与B的通信，所以A不会拒绝B。A、B相互发送的数据包的源IP，都必须是公网IP和端口号，子网IP的数据包是不会被正确追踪和传送的。NAT Router只负责映射出一个表格，不负责动态、自动地给每个想与外部建立连接的A终端分配并修改数据包上的Src IP，所以从A发出的数据包，A必须自己负责确定卸载数据包上的Src IP是多少，这就要求，在发出之前，搞清楚自己的公网IP和端口号。

怎样让内网的应用程序知道自己的公网IP和端口号，这个问题叫做NAT的穿透。有四种解决NAT穿透问题的办法，前三种是向NAT外部设备发出询问，第四种是向NAT本身发出询问。

STUN（Simple Traversal of UDP Through NATs）通过与外部的STUN服务器建立UDP连接，继而询问公网IP和端口号。如果STUN服务器仅一台，那么不同的应用程序被反馈的端口号是唯一的，因此这种方法的弊端在于不支持对称NAT。除此，STUN无法进行TCP连接。
TURN（Traversal Using Relay NAT）TURN允许多媒体数据包直接传向TURN服务器，从而适用在对称型NAT，但带来了其他一系列复杂问题，现在SIP用户很少支持TURN。
ICE（Interactive Connectivity Establishment）最理想的穿透方式，能够保证：除非在用户接起电话的一瞬间数据是连通的，否则用户的电话铃就不会响起。对NAT种类没有要求。
UPnP(Universal Plug and Play）一次性询问NAT大门：我是谁，我在哪。获得NAT Gateway 提供的IP、端口号。但考虑某种网络：NAT大门串联存在的网络，这时UPnP一定不能起效。另一个弊端：每当新的应用程序出现，Application Layer Gateway 需要获得更新，这将UPnP的使用限制在大型企业。至今没有商用的SIP ALGs。
