内容来自 硬件茶谈 硬盘的SATA M.2 NGFF NVME是什么意思，详解硬盘的总线协议与接口 侵删。

一、协议

AHCI和NVME协议民用很多，而SCSI协议大多用在服务器上。

二、总线

  总线（Bus）是计算机各种功能部件之间传送信息的公共通信干线，它是由导线组成的传输线束， 按照计算机所传输的信息种类，计算机的总线可以划分为数据总线、地址总线和控制总线，分别用来传输数据、数据地址和控制信号。总线是一种内部结构，它是cpu、内存、输入、输出设备传递信息的公用通道，主机的各个部件通过总线相连接，外部设备通过相应的接口电路再与总线相连接，从而形成了计算机硬件系统。在计算机系统中，各个部件之间传送信息的公共通路叫总线，微型计算机是以总线结构来连接各个功能部件的。

1、SATA总线

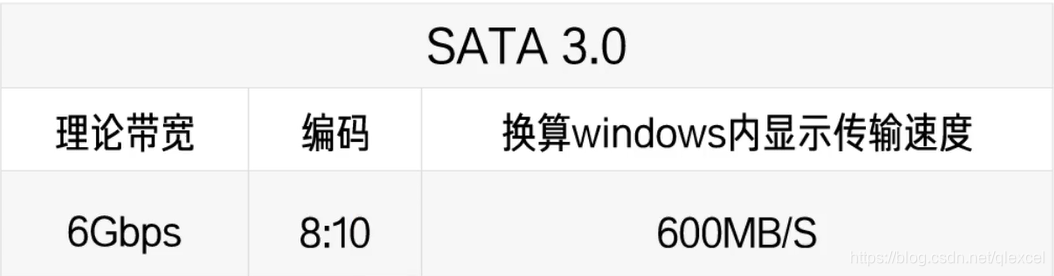

现在常用的是SATA 3.0

2、PCIe总线

现在常用的是3.0版本和4.0版本

3、SAS总线

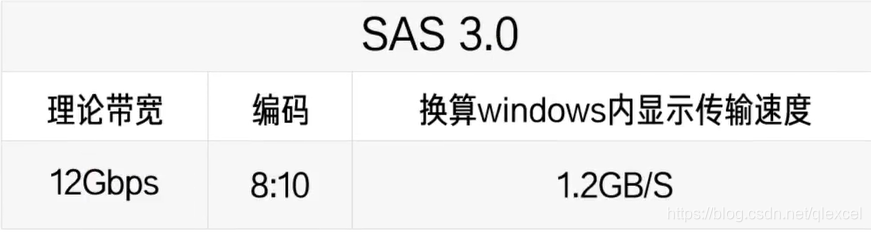

现在常用的是SAS 3.0

三、接口

1、SATA接口

总线使用的是SATA总线，协议使用的是AHCI协议。常用在硬盘上。


由于使用的SATA 3.0总线，理论上限就是600MB/S，再加上干扰之类的，实际只能500多MB/S。

2、MSATA接口

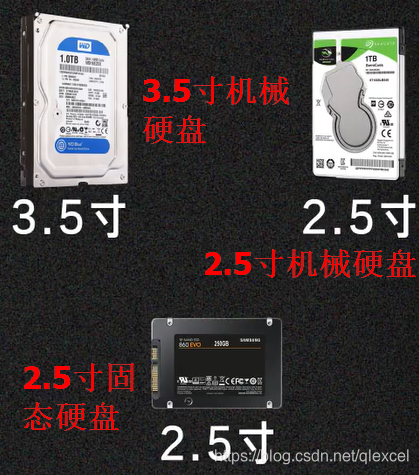

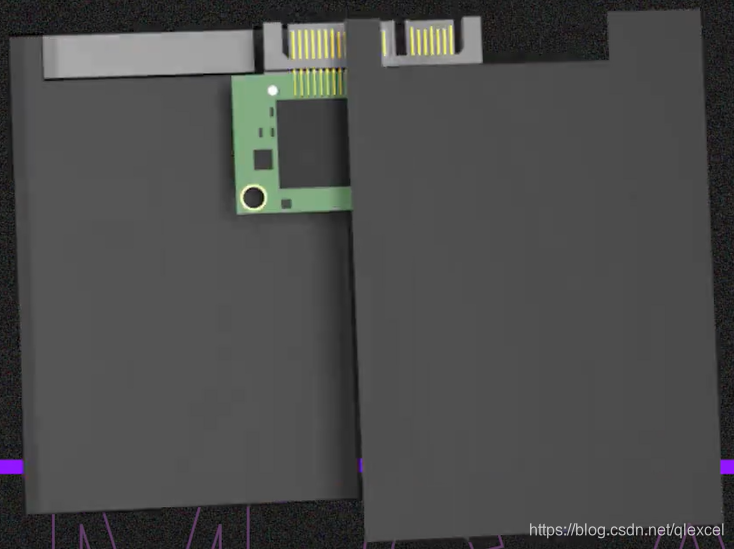

如果打开2.5寸的固态硬盘会发现，大大的盒子里面只有一小块电路板。

  因此这个接口出现了，只是为了缩小SATA硬盘的体积。速度性能和SATA一样。在笔记本中用的多。后来M.2出现后就被淘汰了。

3、M.2接口

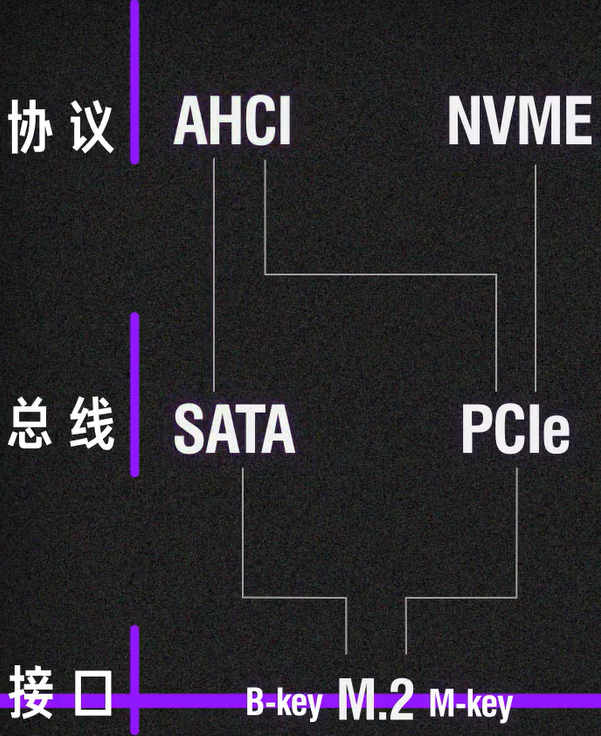

  既可以走SATA总线AHCI协议，也可以走PCIe总线AHCI协议，还可以走PCIe总线NVME协议。
  这三种组合的速度由总线和协议共同决定。

1. SATA总线、AHCI协议，速度和SATA接口一样。
2. PCIe总线、AHCI协议，这个比较少见。
3. PCIe总线、NVME协议，这个是最常见的。如果是PCIe3.0x4，那速度上限为4GB/S。如果是PCIe4.0x4，那速度上限为8GB/S。

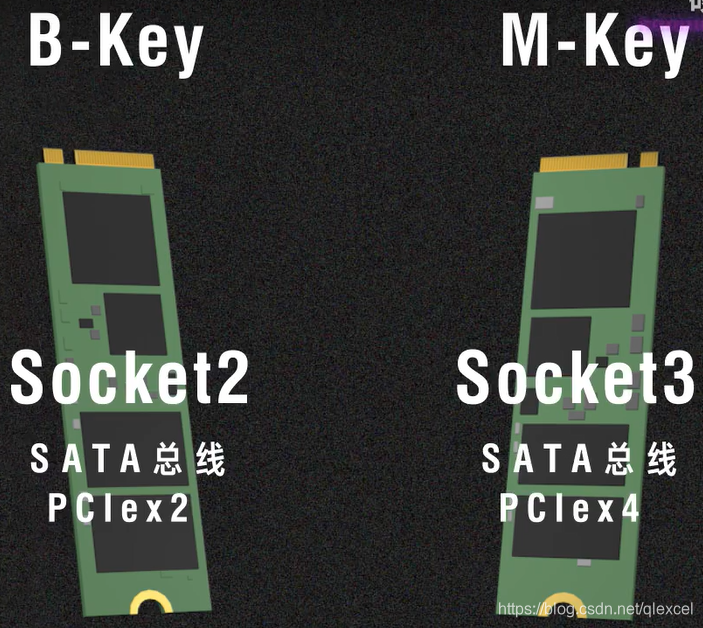

  M.2接口分为B-Key和M-Key。B-Key又称为socket2，支持SATA总线和PCIex2总线。M-Key又称为socket3，支持SATA总线和PCIex4总线。

4、PCIe接口

  PCIex1的卡可以插到x2、x4、x8、x16的插槽内，PCIex2的卡可以插到x4、x8、x16的插槽内，以此类推。
