SATAT通道：硬盘——内存——CPU

PCIE通道：硬盘——CPU

一、 硬盘传输标准协议AHCI和NVME

AHCI(serial Advanced Host Controller Interface) 高级串行ATA功能接口标准

NVME标准相比AHCI有许多优点：

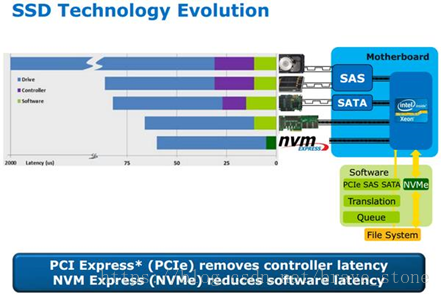

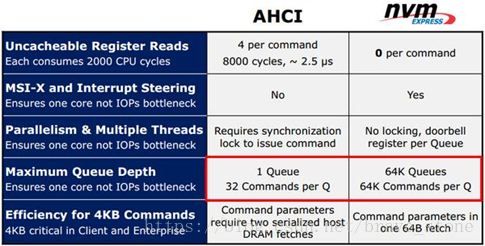

1. 低延迟。面向PCIe SSD产品的NVMe标准能有效降低控制器和软件接口部分的延迟，最主要是能让SSD走PCI-E通道直连CPU，有效降低了数据延迟，其次，NVMe精简了调用方式，AHCI每条命令则需要读取4次寄存器，一共会消耗8000次CPU循环，从而造成2.5μs的延迟，而NVMe执行命令时则不需要读取寄存器。

2. 新的协议还能大大提高SSD的IOPS（每秒读写次数）性能，理论上，IOPS=队列深度/ IO延迟，所以增加队列深度，就可以有效提升SSD的IOPS。传统的ACHI标准下队列深度最多能达到32，但是在NVMe标准下，这一数值可以达到64000，是以前的2000倍。

3.  此外NVMe还加入了自动功耗状态切换、动态能耗管理、免驱等功能，驱动适应性广，低功耗。

二、 PCIE  SATA

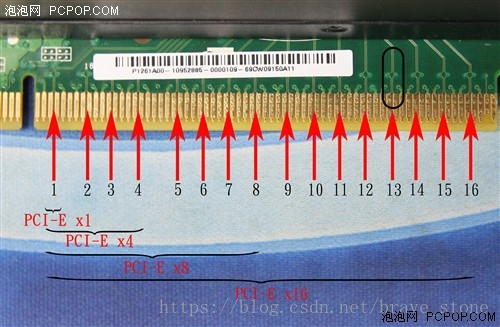

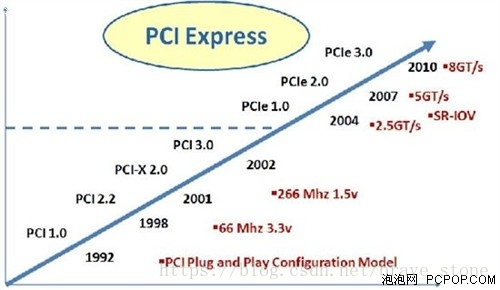

PCIE有四种接口尺寸：X1/X4/X8/X16，版本有1.0/2.0/3.0

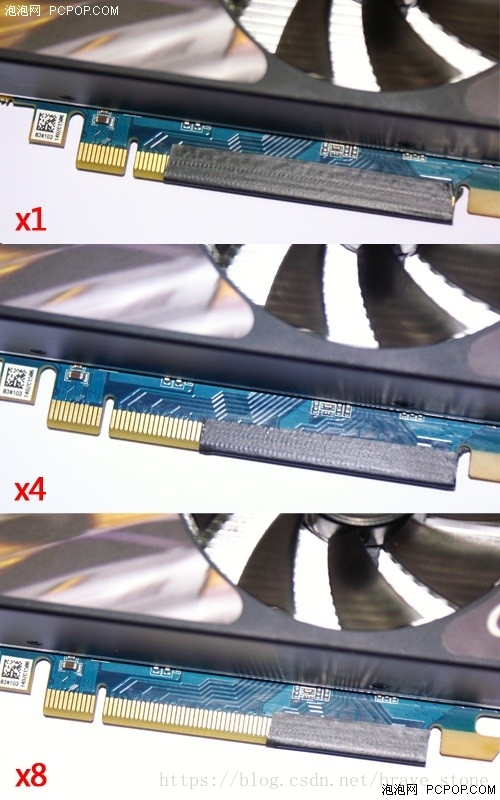

我们通过用胶带覆盖显卡PCI-E接口金手指的方法来屏蔽，由于PCI-E每个通道彼此互相独立，并且支持通道数量向下兼容(如果x16设备插在x1槽上，则自动降为x1)。





三、 SSD有四种接口SATA/PCIE/mSATA/M.2

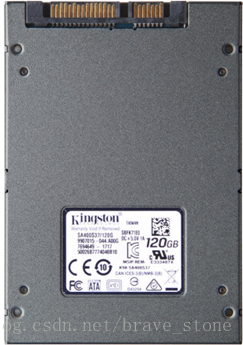

SATA接口：

SATA数据接口（7针）电源接口（15针）定义详解  (原文参考https://blog.csdn.net/u013000139/article/details/50371568)

SATA是Serial ATA（Serial Advanced Technology Attachment）亦称串行ATA，是由Intel、IBM、Dell、APT、Maxtor和Seagate公司共同提出的硬盘接口规范。
本文的阐述重点是SATA的数据线和电源线接口引脚定义，并以连接SATA硬盘为例。

一、SATA数据接口和电源接口

上图是数据线（DATA）、电源线（POWER）和硬盘接口示意图



上图是数据线、电源线和硬盘接口实物图

上图是SATA数据线（7针）对应硬盘上的数据接口（7针）特写



上图是SATAS数据线（母口）特写，（硬盘上接口成为公口）

 数据接口（7针）定义

电源接口（15针）定义


PCIE:

主要用于高端机，性能较好

mSATA:

早期，为了更适应于超极本这类超薄设备的使用环境，针对便携设备开发的mSATA（mini SATA）接口应运而生。你可以把它看作标准SATA接口的mini版，物理接口跟mini PCIe接口一样。

mSATA接口是SSD小型化的一个重要过程，不过mSATA依然没有摆脱SATA接口依然是SATA通道，速度是6Gbps。诸多原因没能让mSATA 接口火起来，反而被更具升级潜力的M.2 SSD所取代。

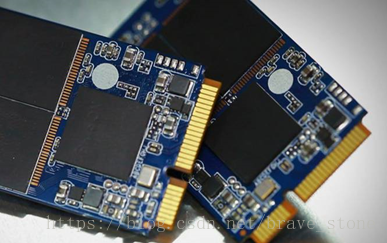

M.2接口:

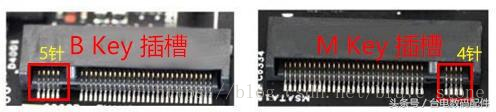

分为B key（又称Socket2）和M key（又称Socket3）两种。前者支持SATA、PCI-Ex2接口，理论读写速度分别达到700MB/s、500MB/s;而后者专为高性能存储设计，支持PCI-EX4，理论接口速度高达32Gb/s，超五倍于SATA接口。

M.2 SSD的规格：

与之前mSATA SSD类似，M.2 SSD也不带金属外壳。主要有2242、2260、2280三种规格，为了划分不同长度的产品而定的。长度不同，意味着容量就不同。因为长度越长，可布置的闪存颗粒就越多，容量也就越大。以M.2 2242为例，22是宽度22mm，42是长度42mm，2260与2280同为此理，所以选购前也要看看你的设备到底支持哪一种长度的M.2 SSD。至于M.2 SSD的厚度，单面布置芯片厚度2.75mm，双面厚度3.85mm，比mSATA还要薄。
