静态路由的四种配置方法:
1.配置出接口和下一跳
双击路由器AR1进入配置界面
输入 system-view进入系统视图(也可以只打出sys,然后用Tab键进行补全命令,)

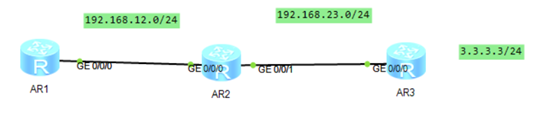

首先在ensp中搭建如图所示的一个拓扑结构,

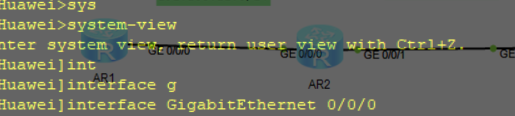

进入系统视图后 输入如图所示 interface GigabitEthernet 0/0/0 (0/0/0为你想要进入的接口号)
这样我们就进入了路由器的0/0/0端口
接下来就要开始给这个端口配置IP了
输入 ip address 192.168.12.1(这是IP地址)24(子网掩码)
命令输入成功会返回一个日志,记录你的操作
同理打开AR2与AR3进行端口IP的配置
AR2:

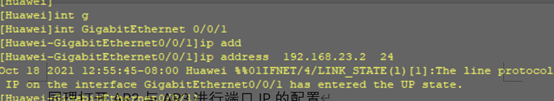

因为AR2有两个端口所以还要再配置一次
在命令行输入q可以退出当前模式
AR3
接下来我们再给AR3配置一个环回接口(环回接口是一个虚拟接口,多用于实验)

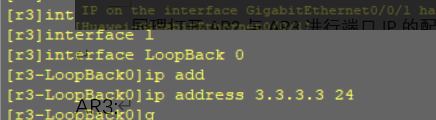

首先使用interface loopback 0 (可以0-1023 中任意一个作为环回接口的名字)
进入环回接口后再给他配置IP
接下来我们要实现全网可达
AR3
:
我们需要手动配置路由表
配置去往192.168.12.0网段的路
ip route-static 192.168.12.0 24 GigabitEthernet 0/0/0 192.168.23.2
先写要到达的网段与子网掩码,再写他的出接口,和下一跳(下一跳为与他最近的路由器的入接口)
AR2:
配置去往3.3.3.0网段的路
AR1:
配置去往3.3.3.0网段的路
配置去往192.168.23.0网段的路(图中的192.168.23.2改为23.0)
最后再用AR1去ping 3.3.3.3 通了就是成功了
2.只配置下一跳:
首先在ensp中搭建如图所示的一个拓扑结构,
双击路由器AR1进入配置界面
在路由表中手动添加去192.168.23.0 与 3.3.3.0网段的路径
AR2:
给r2配置去往3.3.3.0网段的路径
AR3:
给r3配置去往192.168.12.0网段的路径

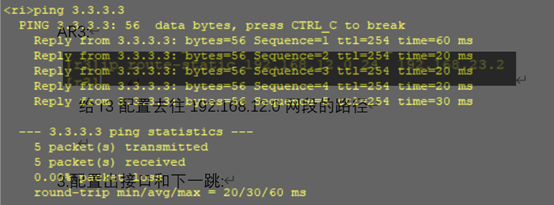

用r1 ping 3.3.3.3 成功
2只配置出接口:.
R2:
进入0/0/1 开启arp代理
配置去往3.3.3.0的出接口
R3:
配置去往12.0网段的出接口
进入0/0/0接口 开启arp代理

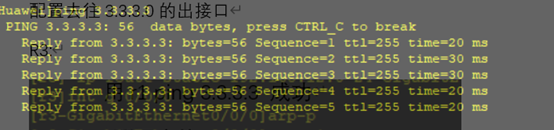

R2去ping 3.3.3.3可通
4.配置下一跳(特殊的下一跳,离所去网段最近的路由接口)
和上面同理:
只是下一跳不同
Ar1要去3.3.3.3 下一跳为192.168.23.3.但真实的下一跳不是192.168.23.3 ar1开始在路由表里遍历找去192.168.23.3的路
找到192.168.12.2可以去 则真实的下一跳为192.168.12.2
也可以通过命令 : dis fib 来查看真实下一跳
可以看到下图去3.3.3.0网段的真实下一跳为192.168.12.2
