静态路由基础：

路由器根据路由转发数据包，路由可通过手动配置和使用动态路由算法计算产生，其中手动配置产生的路由就是静态路由。

静态路由比动态路由使用更少的带宽，并且不占用CPU资源来计算和分析路由更新。但是当网络发生故障或者拓扑发生变化后，静态路由不会自动更新，必须手动重新配置。静态路由有5个主要的参数：目的地址和掩码、出接口和下一跳、优先级。

目的地址和掩码：

IPv4的目的地址为点分十进制格式，掩码可以用点分十进制表示，也可用掩码长度（即掩码中连续‘1’的位数）表示；当目的地址和掩码都为零时，表示静态缺省路由

出接口和下一跳地址：

对于点到点类型的接口，只需指定出接口。因为指定发送接口即隐含指定了下一跳地址，这时认为与该接口相连的对端接口地址就是路由的下一跳地址。

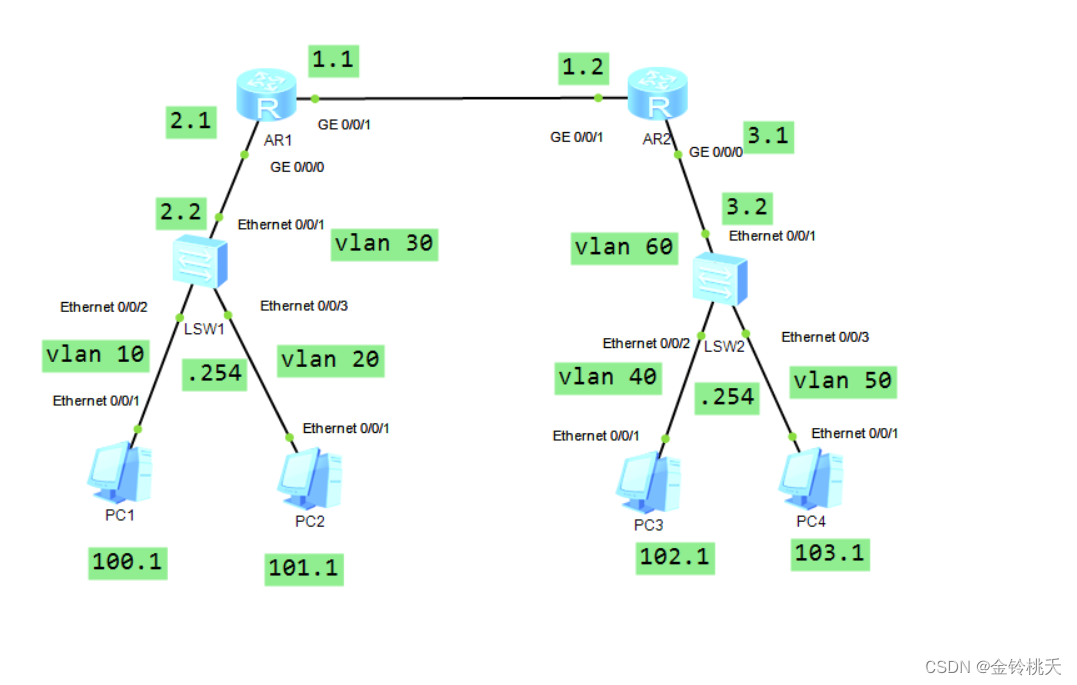

 实验拓扑：

SW1：

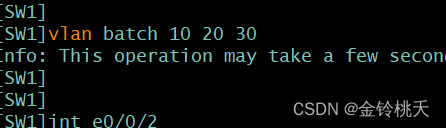

先创建VLAN：

 交换机接口配置：

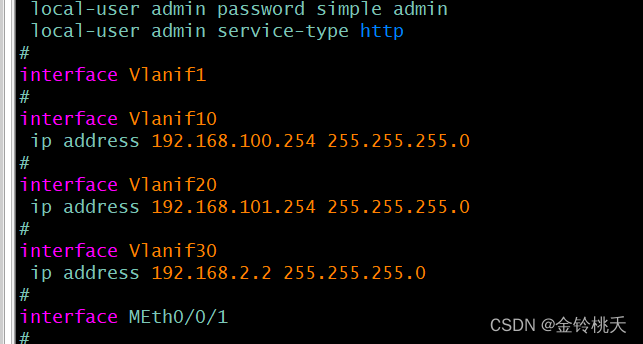

VLANIF的IP地址配置

此时：PC1可以p通PC2

SW2：

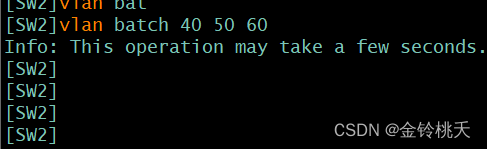

创建VLAN

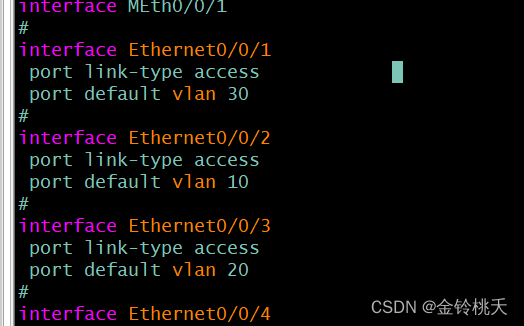

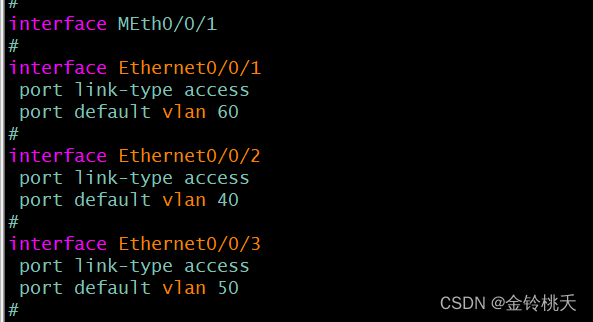

 配置接口，划分Vlan

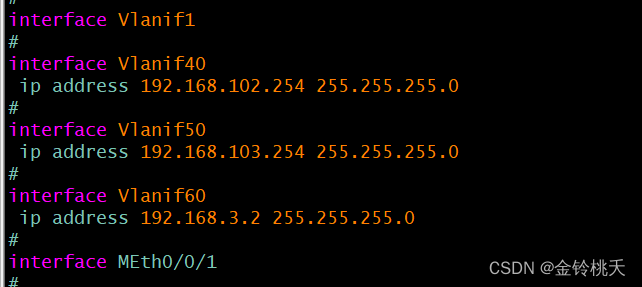

配置VlanIF的IP地址

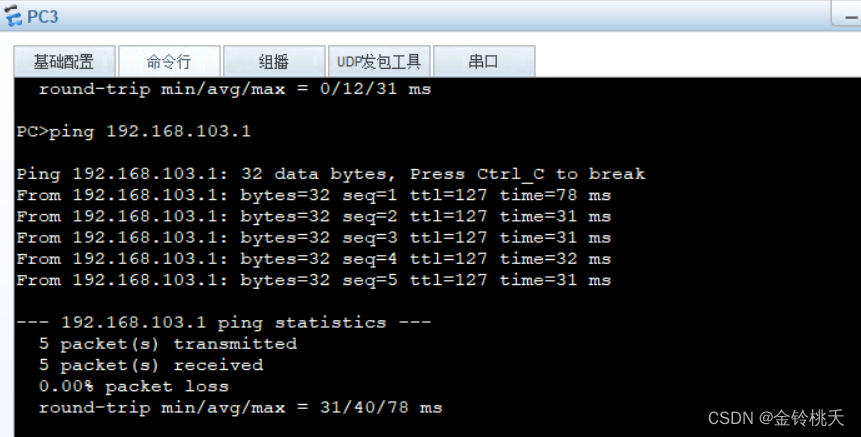

PC3可以PingPC4

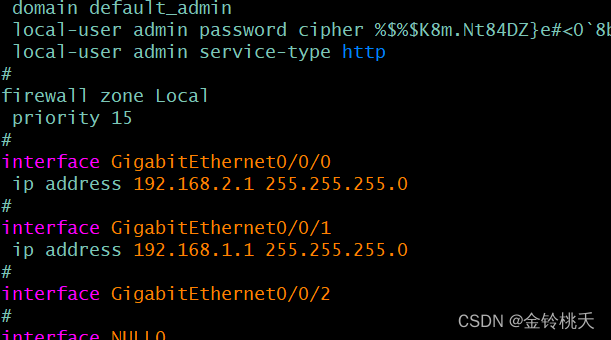

配置AR1接口

 配置AR2接口

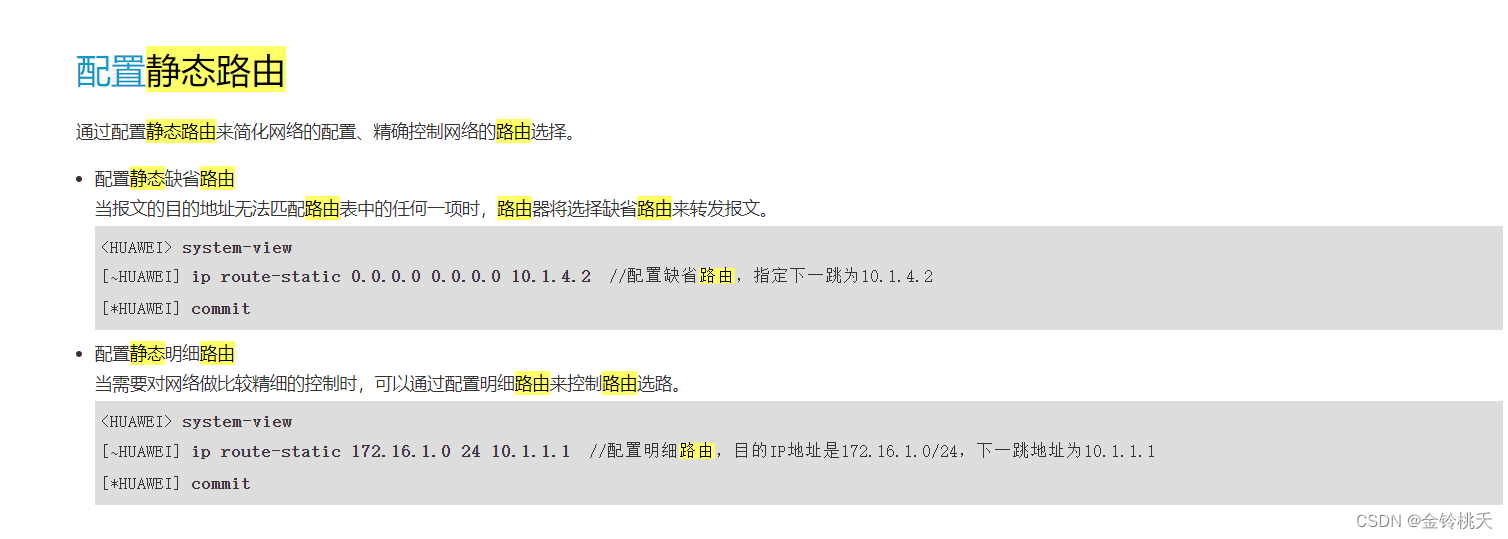

配置静态路由！！！

AR1：

配置静态路由

ip route-static 0.0.0.0 0 192.168.2.2
ip route-static 192.168.102.0 255.255.255.0 192.168.1.2
ip route-static 192.168.103.0 255.255.255.0 192.168.1.2

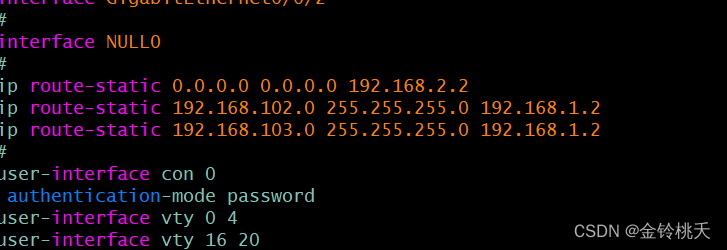

 下面这个是display截图，命令在上面

 AR2：

ip route-static 0.0.0.0 0 192.168.3.2
ip route-static 192.168.102.0 255.255.255.0 192.168.1.1
ip route-static 192.168.103.0 255.255.255.0 192.168.1.1

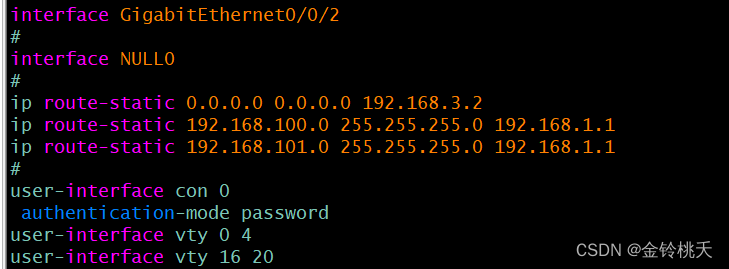

 下面这个是display截图，命令在上面

SW1:

ip route-static 0.0.0.0 0 192.168.2.1

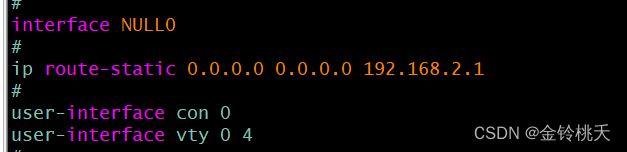

  下面这个是display截图，命令在上面

SW2:

ip route-static 0.0.0.0 0 192.168.3.1

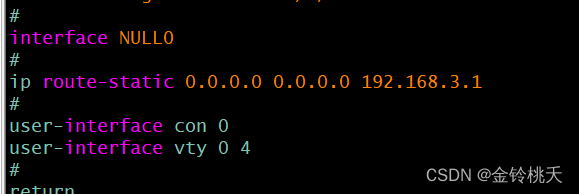

  下面这个是display截图，命令在上面

最后！！！

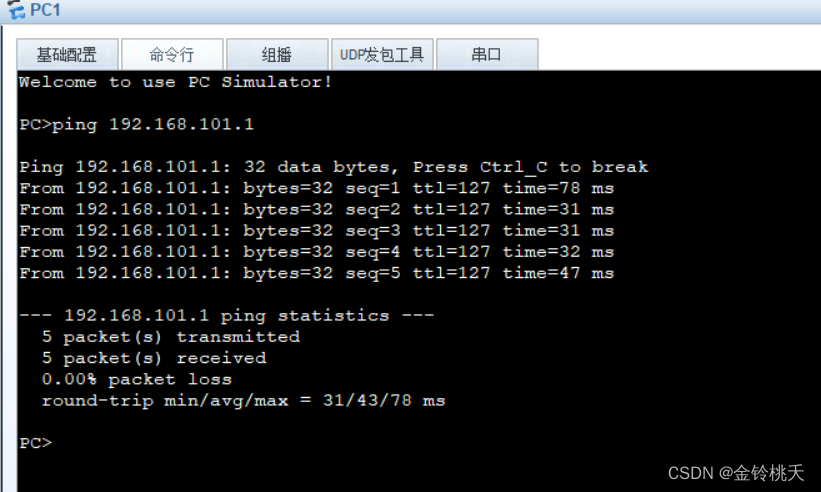

PC1可以pingPC3和PC4
