静态路由配置实例
由手动设置的路由称为静态路由，静态路由是固定不变的，不会随着网络拓扑的改变而自动改变
文章目录
- 静态路由配置实例
- 1、实验目标
- 2、网络拓扑图
- 3、配置步骤
- （1）按拓扑图配置端口 IP 地址
- （2）配置静态路由
- 4、测试
- （1）查看建立的路由条目，看有没有静态路由
- （2）PC1 可以和 PC2 互通
- 5、小结
1、实验目标
学习静态路由的配置方法，理解路由器逐跳转发的特性。

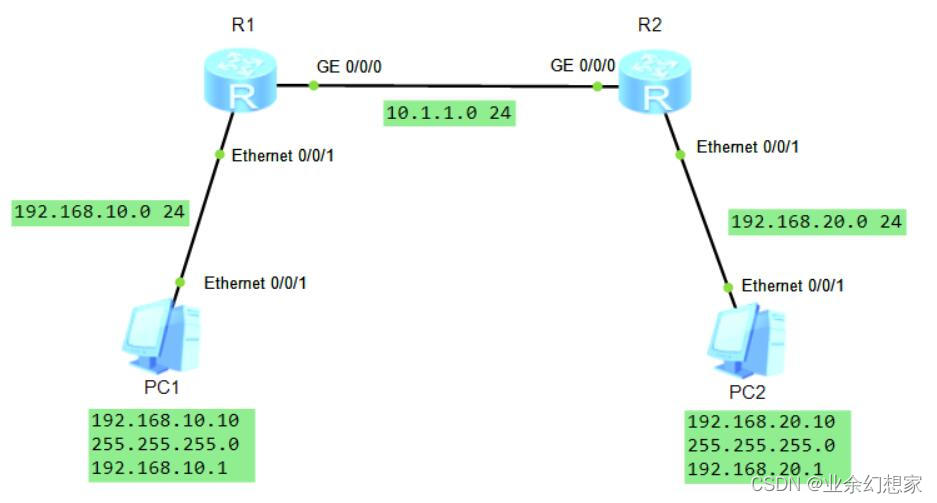

2、网络拓扑图
3、配置步骤
（1）按拓扑图配置端口 IP 地址
R1 配置：
<R1>system-view //进入系统视图
[R1]interface GigabitEthernet0/0/0
[R1-GigabitEthernet0/0/0]ip address 10.1.1.1 24 //配置端口 IP 地址（IP 地址: 10.1.1.1 子网掩码: 24）
[R1-GigabitEthernet0/0/0]quit
[R1]interface Ethernet0/0/1
[R1-Ethernet0/0/1]ip address 192.168.10.1 24 //配置端口 IP 地址（IP 地址: 192.168.10.1 子网掩码: 24）
[R1-Ethernet0/0/1]quit
R2 配置：
<R2>system-view //进入系统视图
[R2]interface GigabitEthernet0/0/0
[R2-GigabitEthernet0/0/0]ip address 10.1.1.2 24 //配置端口 IP 地址（IP 地址: 10.1.1.2 子网掩码: 24）
[R2-GigabitEthernet0/0/0]quit
[R2]interface Ethernet0/0/1
[R2-Ethernet0/0/1]ip address 192.168.20.1 24 //配置端口 IP 地址（IP 地址: 192.168.20.1 子网掩码: 24）
[R2-Ethernet0/0/1]quit
（2）配置静态路由
R1 配置：
[R1]ip route-static 192.168.20.0 24 10.1.1.2 //ip route-static [目标地址网段] [目标地址子网掩码] [下一跳 IP 地址]
R2 配置：
[R2]ip route-static 192.168.10.0 24 10.1.1.1 //ip route-static [目标地址网段] [目标地址子网掩码] [下一跳 IP 地址]
4、测试
（1）查看建立的路由条目，看有没有静态路由
提示：使用 display ip routing-table 命令查看路由表
查看 R1 路由表：
[R1]display ip routing-table //查看路由表
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: PublicDestinations : 7 Routes : 7 Destination/Mask Proto Pre Cost Flags NextHop Interface10.1.1.0/24 Direct 0 0 D 10.1.1.1 GigabitEthernet
0/0/010.1.1.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0192.168.10.0/24 Direct 0 0 D 192.168.10.1 Ethernet0/0/1192.168.10.1/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1192.168.20.0/24 Static 60 0 RD 10.1.1.2 GigabitEthernet // R1 中这条就是静态路由
0/0/0
查看 R2 路由表：
[R2]display ip routing-table //查看路由表
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: PublicDestinations : 7 Routes : 7 Destination/Mask Proto Pre Cost Flags NextHop Interface10.1.1.0/24 Direct 0 0 D 10.1.1.2 GigabitEthernet
0/0/010.1.1.2/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0192.168.10.0/24 Static 60 0 RD 10.1.1.1 GigabitEthernet // R2 中这条就是静态路由
0/0/0192.168.20.0/24 Direct 0 0 D 192.168.20.1 Ethernet0/0/1192.168.20.1/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1
（2）PC1 可以和 PC2 互通
用 PC1 去 ping PC2的 IP 地址，发现已经 ping 通了
注：访问主机 IP 地址时前几条可能会出现 Request timeout! (请求超时) 提示，属于正常现象
用 PC2 去 ping PC1的 IP 地址，发现也可以 ping 通
注：访问主机 IP 地址时前几条可能会出现 Request timeout! (请求超时) 提示，属于正常现象
5、小结
配置静态路由主要是理解目标地址网段以及下一跳的概念。
在路由表中，静态路由的 Proto 字段显示为 Static，默认情况下，路由优先级 Pre 为 60，路由开销为 0。
静态路由的优点：不占用网络带宽和系统资源，安全。
静态路由的缺点：当网络中发生故障，静态路由不会自动修正，必须由网络管理员手工逐条配置，不能自动根据网络状态变化做出相应调整。
