第五章

从机响应信号
介绍从机响应信号。它包括以下部分:
– 从机传输响应on page 5-56.

5.1 Slave transfer responses

这意味着从机可以通过以下三种方式完成传输：
– 立即完成传输。
– 发出错误信号，表示传输失败。
– 插入一个或多个等待状态以使时间能够完成传输。
这三个从机传输响应描述如下:
– 传输完成。
– 待处理传输。
– 错误响应 on page 5-57.

5.1.1 Transfer done

当HREADY为高且HRESP OK时，表示传输成功完成。

5.1.2 Transfer pending

典型的从机使用HREADYOUT将适当数量的等待状态插入到传输的数据阶段。然后使用HREADYOUT HIGH和一个表示传输成功完成的OKAY响应完成出传输。
当从机在完成响应之前插入许多等待状态时，它必须将HRESP驱动到OKAY。
Note
通常，在完成传输之前，每个从机必须有一个预定的最大等待状态数。这允许计算访问总线的最大延迟。
建议从机不要插入超过16个等待状态，以防止任何单个访问在大量的时钟周期内锁定总线。然而，该建议不适用于某些设备，例如串行引导ROM。这种类型的设备通常只在系统启动时访问，如果使用大于16个等待状态，对系统性能的影响可以忽略不计。

5.1.3 ERROR response

从机使用ERROR响应来指示相关传输的某种形式的错误条件。通常，这表示保护错误，例如试图写入只读内存位置。

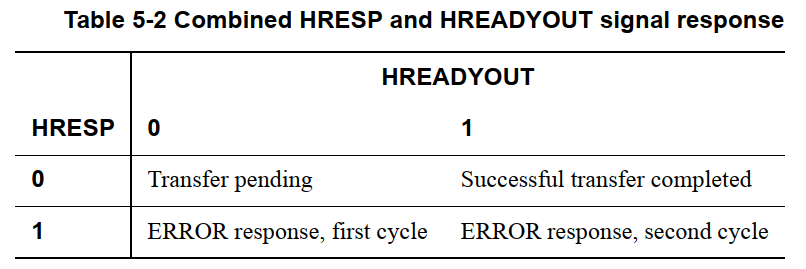

虽然OKAY响应可以在一个周期内给出，但ERROR响应需要两个周期。为了启动ERROR响应，从机驱动HRESP HIGH指示ERROR，同时驱动HREADYOUT LOW以扩展传输一个额外的周期。在下一个周期中，HREADYOUT被驱动为HIGH以结束传输，而HRESP仍然被驱动为HIGH以表示ERROR。
由于总线的流水线特性，需要两个周期的响应。当从机开始发出错误响应时，接下来的传输地址已经被广播到总线上了。两个周期的响应为主机提供了足够的时间来取消下一次访问，并在下一次传输开始之前将HTRANS[1:0]驱动到IDLE。
如果从机需要两个以上的周期来提供ERROR响应，那么可以在传输开始时插入额外的等待状态。在此期间，HREADY为LOW，响应必须设置为OKAY。
图5-1显示了具有错误响应的传输。

在图5 - 1:
T1-T2 从机插入一个等待状态并提供一个OKAY响应。
T2-T3 从机插入一个错误响应。因为HREADY是LOW，这是错误响应的第一个周期。
T3-T4 从机发出一个ERROR响应。因为HREADY当前是高，这是错误响应的最后一个周期。
主机将传输类型更改为IDLE。这取消了T2时刻从机注册到地址B的预定事务。
T4-T5 从机以OK响应。
如果从机提供了一个ERROR响应，那么主机可以取消突发中剩余的传输。然而，这不是一个严格的要求，对于主机来说，在突发中继续剩余的传输是可以接受的。
