memcpy函数优化及DMA对比

article/2025/9/16 16:22:16

一、背景与目的

优化算法结构，提高芯片的使用效率，挖掘芯片的潜在能力，对提高产品质量，降低产品成本有着重要意义，在性能受限的嵌入式设备更加重要。
在使用C语言编程时，我们常用memcpy来复制内存数据，最简单的memcpy功能实现如下：

void *memcpy(void *desc,const void * src,size_t size)
{if((desc == NULL) && (src == NULL)){return NULL;}unsigned char desc1 = (unsigned char)desc;unsigned char src1 = (unsigned char)src;while(size-- >0){*desc1 = *src1;desc1++;src1++;}return desc;
}

这是一个标准通用的memcpy函数的实现，满足memcpy的功能，但性能非常低，因为while每一次循环只能复制一个字节。
如果要进一步的优化，就需要用到更多的知识，例如CPU位宽、数据对齐、汇编指令等等，学过计算机原理应该知道CPU字长、寄存器位宽等概念。
现在常见的CPU通常为32/64位，今天我们以32位Arm Cortex -M4来讲解。

二、数据对齐

32位CPU字长为32Bit，即它的每个通用寄存器包含32个位，占4个字节，一个内存访问周期可以完成4个字节的读写。
如果按照标准memcpy函数的实现，每次while循环只能复制1个字节，会浪费大量的内存访问周期。那我们能否按照32位CPU位宽，即4个字节为单位进行内存复制呢？CPU从内存取数据的过程，对齐存放的数据可加快CPU处理的速度，因为在同一个时钟周期内，CPU访问的数据总是按32位对齐访问的。(一些CPU能够非对齐访问，如Arm Cortex -M4支持半字的非对齐访问，和双字的字节对齐访问Arm Cortex -M4内存对齐问题)
例如：

CPU寄存器从内存0x20000001开始取32位数据需要两次访问内存：第一次取3字节0x20000001~0x20000003，第二次取1字节0x20000004。
CPU寄存器从内存0x20000002开始取32位数据需要两次访问内存：第一次取3字节0x20000002~0x20000003，第二次取1字节0x20000004~0x20000005。
CPU寄存器从内存0x20000004开始取32位数据需要一次访问内存：一次取4字节0x20000004~0x20000007。

参考上图，如果需要按对齐方式将0x20000001到0x2000002C中总共44字节的数据拷贝到0x20000041、0x20000082，0x200000C3，0x20000104这几个目标位置，最少的复制过程包括哪些步骤呢？

0x20000001拷贝到0x20000041：四字节对齐。先按字节复制前3个字符，需要循环3次，再按4字节对齐复制0x20000004到0x2000002B之间的数据，共需要循环10次，最后一个字节复制1次，共计14次内存访问。
0x20000001拷贝到0x20000082：因为源和目标无法同时对齐，只能按照字节复制，需要访问内存44次。
0x20000001拷贝到0x200000C3：两字节对齐。先按字节复制前1个字符，需要循环1次，再按2字节对齐复制0x20000002到0x2000002B之间的数据，共需要循环21次，最后一个字节复制1次，共计23次内存访问。
0x20000001拷贝到0x20000100：因为源和目标无法同时对齐，只能按照字节复制，需要访问内存44次。

通过上述分析，我们发现：

32位CPU中，4字节对齐的数据拷贝能够对齐，性能提升接近4倍；2字节对齐的数据拷贝能够对齐，性能提升接近2倍。
32位CPU中，源地址和目标地址对4取模的结果一致时为，4字节对齐；源地址和目标地址对2取模的结果一致时为，2字节对齐。

void* memcpy1(void* dst, const void* src, size_t len) {int* d = (int*) dst;const int* s = (const int*) src;for (size_t i=0; i < len; i += 4) {*d++ = *s++;}return d;
}

例如以上代码示例，按int的字长进行拷贝以提高效率。(使用时dst和src都需要4字节对齐，len需要被4整除)

三、指令流水线

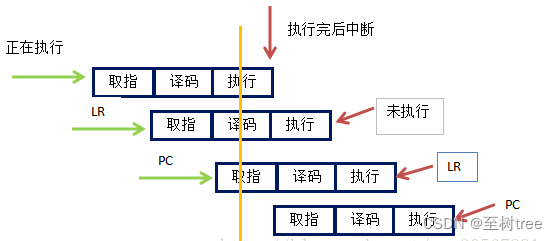

指令流水线的作用是将一条指令分割成多个步骤，并由不同的部件顺序完成，
在同一时刻，每个部件可以同时执行多个指令的不同步骤，尽可能保证每个时钟周期都能输出一条指令结果。利用CPU流水线处理的指令的能力，解除数据依赖，（原理是前一条指令在译码，后一条语句在取指，充分压榨CPU处理器）。
在这里插入图片描述

void *memcpy2(void *desc,const void * src,size_t size)
{if((desc == NULL) && (src == NULL)){return NULL;}unsigned char desc1 = (unsigned char)desc;unsigned char src1 = (unsigned char)src;unsigned char count = size/4;while(count -- >0){*desc1++ = *src1++;*desc1++ = *src1++;*desc1++ = *src1++;*desc1++ = *src1++;}count = size%4; while(count --){*desc1++ = *src1++;}return desc;
}

例如以上代码，将拷贝循环展开的跳转次数大幅减少，跳转次数最多减少到原来的1/4。

四、汇编版本优化

利用Arm的汇编指令集中的 LDMIA STMIA指令，通过这两条指令，一次就可以读取/写入多个字节(一次最大读取40字节)，极大的加速了拷贝过程。rt_memcpy Cortex-M 汇编加速版

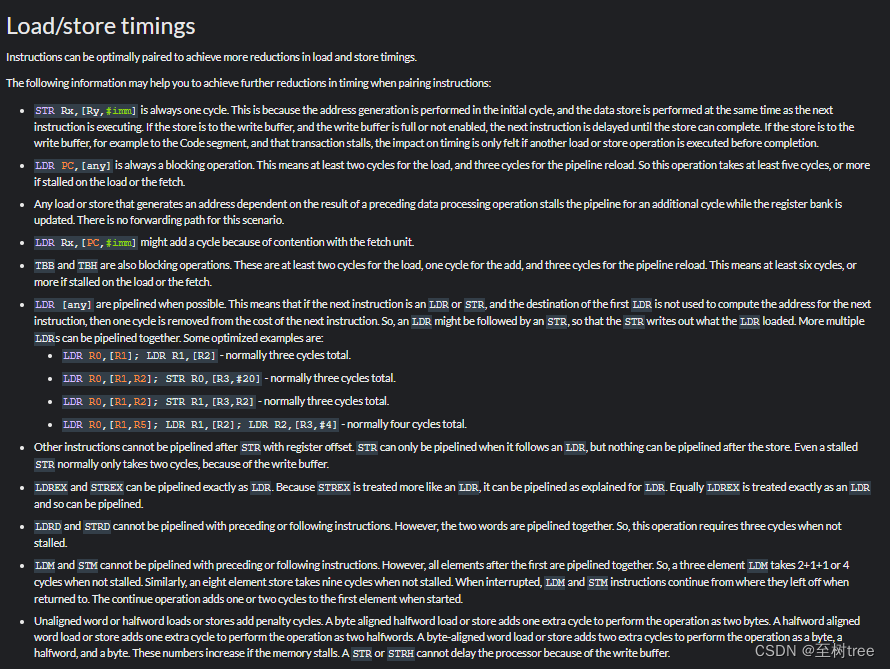

加载读取的汇编流水线优化

四、DMA

DMA:全称Direct Memory Access（直接存储器访问），把一个地址空间的值“复制”到另一个地址空间，使用DMA传输方式无需CPU直接控制传输，通过硬件为RAM和IO设备开辟一条直接传输数据的通道，使得CPU的效率大大提高。
本文使用STM32L4R9在主频120M的情况下进行对比实验。其DMA可以配置为传输的类型大小(字节、半字、字)。传输长度32K。
