FSRCNN

Accelerating the Super-Resolution Convolutional Neural Network

FSRCNN : Accelerating the Super-Resolution Convolutional Neural Network
这篇文章是SRCNN的加强版，主要目的是降低计算成本，加快其运行速度。在保持良好性能的同时，在通用CPU上实现实时性能。
所以这篇文章最关心的是速度。
在这里插入图片描述
主要改进在三个地方：

FSRCNN采用原始低分辨率图像作为输入，无需进行双三次插值，在网络末端引入反卷积层来完成上采样，极大的减小了网络参数。
网将SRCNN中的非线性映射层替换为FSRCNN中的三个层，即收缩、映射和扩展，减少特征参数维度。
将“宽”的非线性映射层用“**窄”的“深”**的网络来替代。

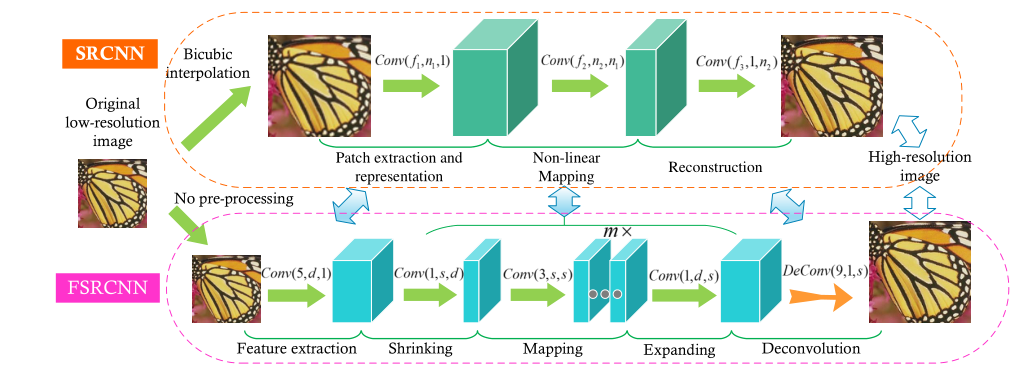

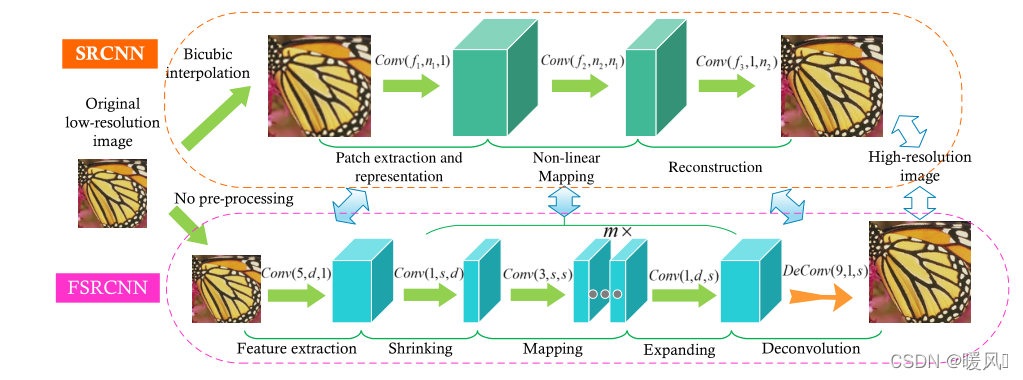

网络结构：
Conv(5，d，1) - PReLU - Conv(1，s，d) - PReLU - m× \times×Conv(3，s，s) - PReLU -Conv(1，d，s) - PReLU - DeConv(9，1，d)

特征提取层： 同SRCNN一样，从输入中提取图像特征，表示为特征向量。不同之处在于输入图像是原始LR图像，5×5卷积核。
收缩层： 为了减少网络参数数量，提高计算效率，采用1×1卷积核。
映射层： 将上一层的feature map进一步做非线性映射处理。为了保持良好性能，使用多个3×3层来替换单个宽层。
扩展层： 收缩层的逆作用，为了保持与收缩层的一致性，仍采用1×1卷积核，其数量与特征提取层相同。
反卷积层： 完成图像的上采样。由多种自动学习的上采样核组成，这些核共同产生最终的HR输出。该层的卷积核步长用来控制缩放尺寸。

与其他基于深度学习的方法相比，FSRCNN的另一个优点是，可以实现跨不同放大倍数的快速训练和测试。
作者发现FSRCNN中所有卷积层总体上都像LR图像的复杂特征提取器，只有最后一个反卷积层包含放大因子的信息。

DRCN

Deeply-Recursive Convolutional Network for Image Super-Resolution

DRCN: Deeply-Recursive Convolutional Network for Image Super-Resolution
这篇文章是第一次将之前已有的递归神经网络(Recursive Neural Network)结构应用在图像超分辨率上。为了增加网络的感受野，提高网络性能，引入了深度递归神经网络，但出现了梯度爆炸/消失问题，又研究出了递归监督和跳跃连接两个扩展办法。
文中所有卷积核尺寸皆为3 × 3 。

在这里插入图片描述

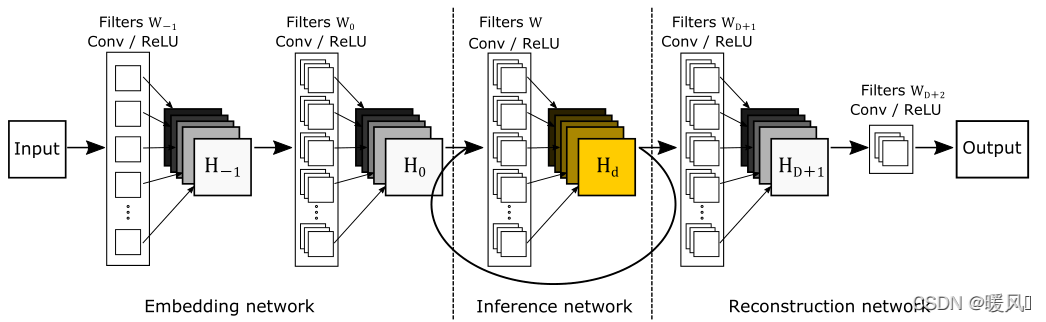

作者首先把递归网络直接引入SR任务，记为Basic Model ：
嵌入层： 含有一层隐藏层，将输入图像（灰度或RGB）表示为一组特征映射。
推理层： 推理网络是解决超分辨率问题的主要组成部分。每个递归层应用相同的卷积，使用激活函数ReLU。推理层中对每个循环网络操作使用相同的权重和偏差矩阵W和b。
重建层： 将得到的HR空间特征（多通道）转换回原始图像空间（1或3通道）。

Basic Model 虽然简单且功能强大，但作者发现因为梯度爆炸/消失问题，训练深度递归网络非常困难（最多训练三个循环层）。
在这里插入图片描述
针对以上问题，作者引入了两个方法来改进：

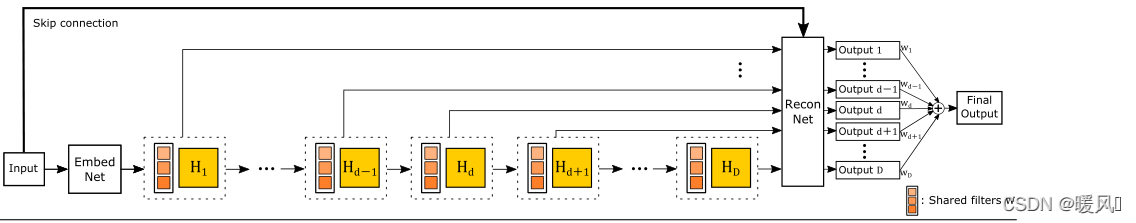

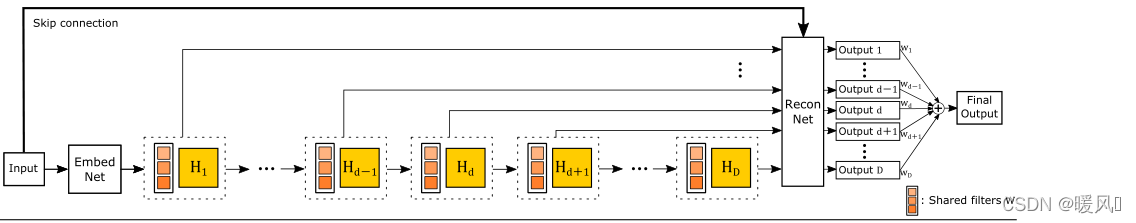

Recursive-Supervision：监督每层递归，以减轻梯度消失/爆炸的影响。使用相同的重建层来预测每一次递归重建的SR图像。重建层输出D个预测图像，将所有D个预测图像通过加权求和来计算最终输出(权重由网络学习得到)，所有预测都在训练期间同时受到监督，这一步在公式中的体现为增加了一部分loss。
Skip-Connection：对于图像重建任务，输入和输出图像高度相关，所以可以直接通过跳层连接将LR信息直接传输到SR重建层。该做法有两个优点：节约了远距离传输的复杂算力、极大程度的保留了完整的低频信息。

LOSS
使用递归监督，会有D+1次目标函数最小化：监督递归的D个输出 $l_1(\theta)$ + 最终输出 $l_2(\theta)$ 。 $\theta$ 表示参数集。
对于中间输出，损失函数:
在这里插入图片描述
对于最终输出，损失函数:

综上，得出最终的损失函数 $L (θ)$ 。训练通过权重衰减（ $L2惩罚\timesβ$ ）进行规范化。

DRCN提出了一种使用深度递归卷积网络的图像超分辨率重建方法。该网络有效地重复利用权重参数，减少了额外参数的引入，提高了网络效率，效果成功超越了其他现有的方法。

RDN

Residual Dense Network for Image Super-Resolution

RDN: Residual Dense Network for Image Super-Resolution
这篇文章总结分析了ResNet 和DenseNet的优缺点，并将其结合，提出了新的结构ResidualDenseNet。
这是一个类似套娃的结构。
整体网络简单来讲就是：先局部多次提取特征，将之融合；再把多个局部特征融合；再重建图像。
在这里插入图片描述

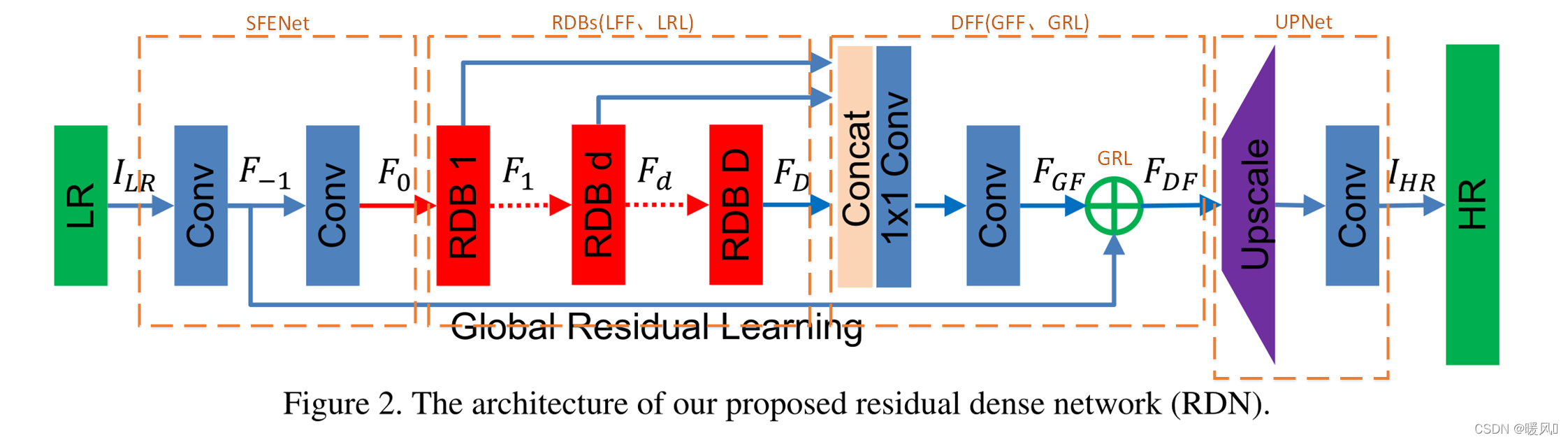

网络整体结构：

浅层特征提取（SFENet）： 使用两个Conv层来提取浅层特征。
残差密集块（RDBs）： D个RDBs块相连
密集特征融合（DFF）： 将D个RDBs提取的层次特征进一步进行密集特征融合（DFF），包括全局特征融合（GFF）和全局残差学习（GRL）。DFF充分利用了前面所有层的特性。
上采样网络UPNet： 使用ESPCN，然后接一个Conv层。

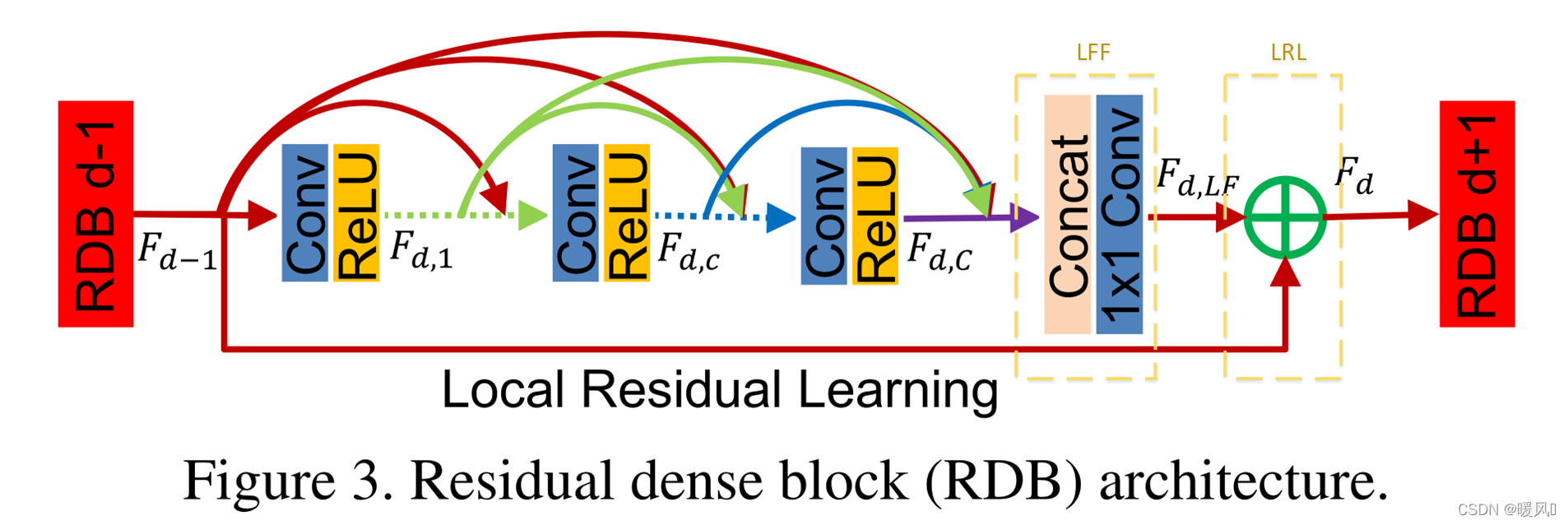

RDB结构：
在这里插入图片描述
密集连接层RDBs：
连续存储机制： 第d-1个RDB输出和第d个RDB的1到c-1层卷积层输出特征映射拼接。前一个RDB和该RDB的每一卷积层的输出都直接连接到所有后续层，这不仅保留了前馈特性，还提取了局部密集特征。
局部特征融合（LFF）： 经过密集连接层拼接后，共有G0+(c−1)×G个特征映射，如果不控制数量，经过多层RDB后特征维度将会是灾难性的，网络将难以训练。因此作者提出了局部特征融合，使用自适应的方式来融合得到的特征映射，使每个RDB输出映射固定在G0。
使用了1×1卷积层来自适应控制输出信息。LFF能够稳定训练更广泛的网络，所以网络可以使用非常高的增长率G。
局部残差学习（LRL）： LRL的目的是为了进一步改善信息流。这一步简单来说就是把上一个RDB输出和这个块特征融合后的结果相加。

DFF：
局部特征融合和残差学习是放在每个RDB内对局部信息进行整合，而DFF是对得到的每个RDB特征进行特征融合和残差学习，以全局方式利用层次特征。一个由小到大的过程。DFF包含：全局特征融合（GFF）、全局残差学习（GRL）。
全局特征融合（GFF）：
通过融合所有RDB的特征(D个)来提取全局特征，将第1到D个RDB生成的特征图的串联，再使用1×1和3×3卷积减少特征维度。
1×1卷积层用于自适应地融合一系列不同级别的特征。3×3卷积层用以进一步提取用于全局残差学习的特征。
全局残差学习（GRL）：
将最初的浅层特征和全局融合后的特征相加，进一步增强图像信息，减少信息丢失。

在RDN中，提出了一种用于图像SR的超深残差密集网络（RDN），其中残差密集块（RDB）作为基本构建模块。充分利用了原始LR图像的所有层次特征。可以拆分为两步看，局部（单个RDB内）和全局（RDB之间）。
总体的结构简单来说就是：局部多次提取特征并融合，再对提取出的多个局部特征融合，再重建图像。

EDSR

Enhanced Deep Residual Networks for Single Image Super-Resolution

EDSR：Enhanced Deep Residual Networks for Single Image Super-Resolution
参考文章：超分之EDSR
这篇文章是在SRResnet上进行了改进，去除了其中没必要的的BN部分，减少计算资源损耗。还提出了一种基于EDSR的多缩放尺度融合在一起的结构: MDSR。
BN不适合超分任务的原因：为啥去掉BN层？
在这里插入图片描述

这篇文章在整体结构上并没有很大的改动。网络整体结构就是特征提取+反卷积重建。

作者主要在五个方面进行了优化:

去除了不适合SR任务的BN层，模型会更加轻量。BN层天然会拉伸图像本身的色彩、对比度，这样反倒会使得简单的SR任务输出图像变坏，实验也证明去掉BN层反倒可以增加模型的表现力。
增加了Residual-scaling。减缓feature map过多(滤波器过多或者说通道数过大)带来训练不稳定的问题。
将几何自集成的方法用于在测试的时候。将每一张输入图像经过8种不同(其中一种是原图)的变换方式 $f_i$ 进行转换，输入网络后得到输出结果，将8个得到的结果经过转置处理 $f_i^{-1}$ （输入前变换的逆操作），最后取平均。得到的结果用于计算PSNR/SSIM，从实验结果来看，self-ensemble确实可以提升表现力。
使用L1-Loss，作者通过大量实验证明L1-Loss比L2-Loss具有更好的收敛能力。
提出了一种在单一网络中实现多尺度融合的SR网络：MDSR，包括 $\times 2 、 3 、 4$ 相比训练3个不同单一尺度的SR网络，MDSR可以节省更多的参数。

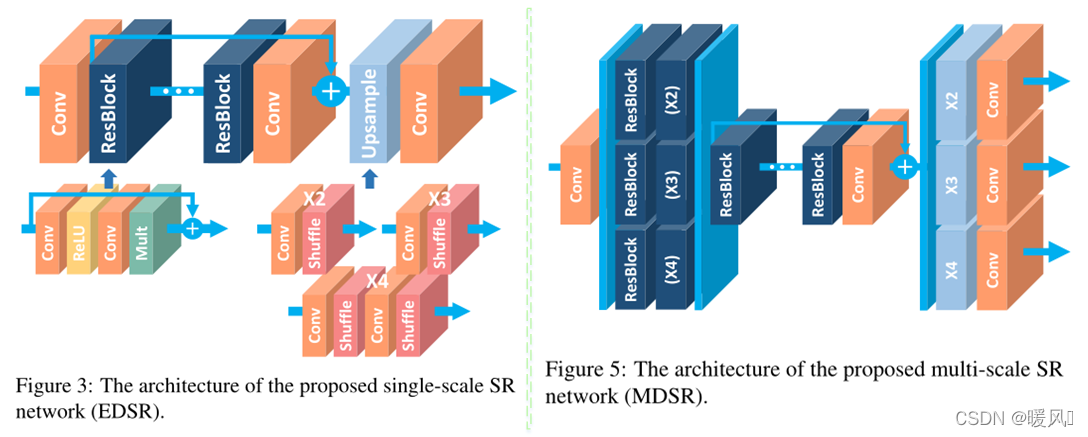

可以看右边的图5，是MDSR的网络结构：
① 每个预处理模块由2个残差块组成，针对每一种up-scale-factor设置不同的残差快，预处理阶段的残差块中的卷积采用较大的5 × 5卷积核来增大初始阶段的感受野；
②中间是一个共享残差网络；
③最后是针对不同缩放倍数设计的上采样网络。

作者经过实验发现，训练3个单独的EDSR-baseline来实现不同放大倍数的SR的消耗是训练一个MDSR的baseline的约1.5倍，而MDSR在后续实验中表现也还不错，因此MDSR是一种资源消耗相对少且有一定表现力的SR网络。
