1.Srcnn

Code：

数据集制作方法：以x2为例

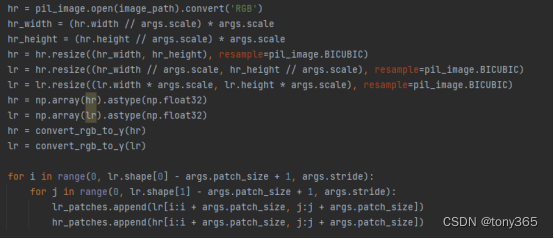

训练数据：一张原始图作为高分辨率图像（h, w），先下采样到（h/2, w/2）,然后再cubic上采样到（h, w）得到低分辨率图像， 该网络只处理Y通道图像， 训练的时候patch_size 默认设为33。
事实上两者的分辨率是一样的，也就是网络的输入和输出尺寸是相同的，但是清晰度不同
在这里插入图片描述

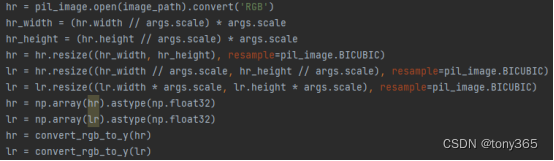

评估和预测的时候网络输入是 整幅图像
在这里插入图片描述

网络模型：
参考论文和srcnn网络结构可视化

2.FSrcnn

相关code1

相关code2

1）.是对srcnn的加速

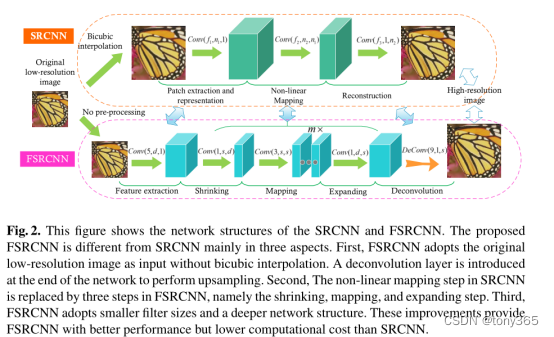

主要看下图即可：
1）去掉bicubic interpolation，直接进入特征提取层，但是在网络最后加入反卷积层
2）特征映射层（mapping layer）替换为shrinking-mapping-expanding，达到加速目的
3）Fsrcnn更深的网络，更低的计算量
4）Fsrcnn除了反卷积层，其他层对于2x,3x,4x的训练参数是可以共享的，因此可以加速训练和测试
在这里插入图片描述

2）.Srcnn和fsrcnn的一些对比

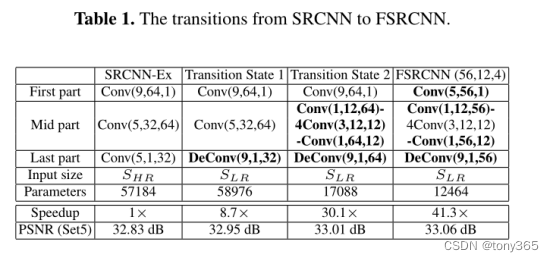

首先速度
在这里插入图片描述

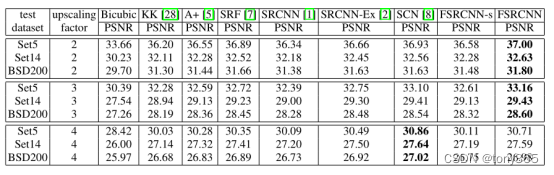

其次结果
在这里插入图片描述

3）.关于反卷积层

最后一层是反卷积层，进行图像尺寸的放大，因此前面层的训练参数可以共享，不同的分辨率放大倍数，只需要对 反卷积层微调即可，不同放大倍数反卷积层的stride有差异。
在这里插入图片描述

3）.Espcn：Real-Time Single Image and Video Super-Resolution Using an Efficient

Sub-Pixel Convolutional Neural Network

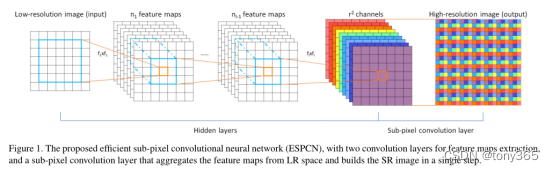

1.Sub-pixel convolution layer
子像素卷积层 作为 扩大 图像尺寸的层， fsrcnn是用的反卷积层 扩大图像尺寸

就是 以放大二倍来说，倒数第二层 会有 4个通道， 然后4个通道重新排布扩大为4个像素。也就将倒数第二层的 size扩大了2倍在这里插入图片描述

2.网络架构

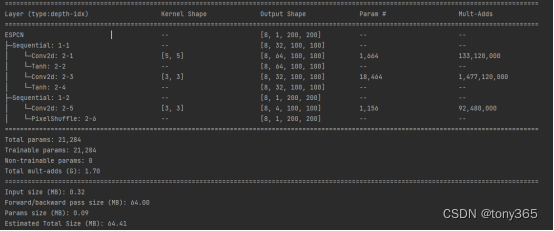

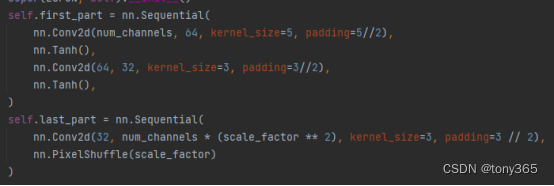

三个conv2d + 一个pixel shuffle
在这里插入图片描述
在这里插入图片描述

RDN：Residual Dense Network for Image Super-Resolution
1.网络架构
EDSR 利用了residual block
SRDenseNet 利用了 dense skip block

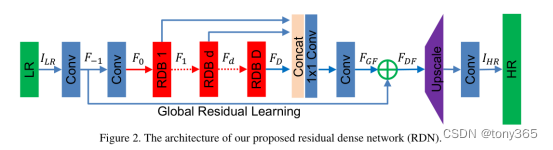

RDN将两者结合在一起，进一步提升特征提取和融合的能力，主要结构如下：
在这里插入图片描述

其中 residual dense block结构如下
在这里插入图片描述
RDN model

import argparseimport torch
from torch import nnclass DenseLayer(nn.Module):def __init__(self, in_channels, out_channels):super(DenseLayer, self).__init__()self.conv = nn.Conv2d(in_channels, out_channels, kernel_size=3, padding=3 // 2)self.relu = nn.ReLU(inplace=True)def forward(self, x):return torch.cat([x, self.relu(self.conv(x))], 1)class RDB(nn.Module):def __init__(self, in_channels, growth_rate, num_layers):super(RDB, self).__init__()self.layers = nn.Sequential(*[DenseLayer(in_channels + growth_rate * i, growth_rate) for i in range(num_layers)])# local feature fusionself.lff = nn.Conv2d(in_channels + growth_rate * num_layers, growth_rate, kernel_size=1)def forward(self, x):return x + self.lff(self.layers(x))  # local residual learningclass RDN(nn.Module):def __init__(self, scale_factor, num_channels, num_features, growth_rate, num_blocks, num_layers):super(RDN, self).__init__()self.G0 = num_featuresself.G = growth_rateself.D = num_blocksself.C = num_layers# shallow feature extractionself.sfe1 = nn.Conv2d(num_channels, num_features, kernel_size=3, padding=3 // 2)self.sfe2 = nn.Conv2d(num_features, num_features, kernel_size=3, padding=3 // 2)# residual dense blocksself.rdbs = nn.ModuleList([RDB(self.G0, self.G, self.C)])for _ in range(self.D - 1):self.rdbs.append(RDB(self.G, self.G, self.C))# global feature fusionself.gff = nn.Sequential(nn.Conv2d(self.G * self.D, self.G0, kernel_size=1),nn.Conv2d(self.G0, self.G0, kernel_size=3, padding=3 // 2))# up-samplingassert 2 <= scale_factor <= 4if scale_factor == 2 or scale_factor == 4:self.upscale = []for _ in range(scale_factor // 2):self.upscale.extend([nn.Conv2d(self.G0, self.G0 * (2 ** 2), kernel_size=3, padding=3 // 2),nn.PixelShuffle(2)])self.upscale = nn.Sequential(*self.upscale)else:self.upscale = nn.Sequential(nn.Conv2d(self.G0, self.G0 * (scale_factor ** 2), kernel_size=3, padding=3 // 2),nn.PixelShuffle(scale_factor))self.output = nn.Conv2d(self.G0, num_channels, kernel_size=3, padding=3 // 2)def forward(self, x):sfe1 = self.sfe1(x)sfe2 = self.sfe2(sfe1)x = sfe2local_features = []for i in range(self.D):x = self.rdbs[i](x)local_features.append(x)x = self.gff(torch.cat(local_features, 1)) + sfe1  # global residual learningx = self.upscale(x)x = self.output(x)return xfrom torchviz import make_dot
import tensorwatch as tw
from torchinfo import summary
import netron
if __name__ == "__main__":parser = argparse.ArgumentParser()parser.add_argument('--num-features', type=int, default=64)parser.add_argument('--growth-rate', type=int, default=64)parser.add_argument('--num-blocks', type=int, default=16)parser.add_argument('--num-layers', type=int, default=8)parser.add_argument('--scale', type=int, default=4)parser.add_argument('--patch-size', type=int, default=32)parser.add_argument('--lr', type=float, default=1e-4)parser.add_argument('--batch-size', type=int, default=16)parser.add_argument('--num-epochs', type=int, default=800)parser.add_argument('--num-workers', type=int, default=8)parser.add_argument('--seed', type=int, default=123)args = parser.parse_args()device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')# device = 'cpu'modelviz = RDN(scale_factor=args.scale,num_channels=3,num_features=args.num_features,growth_rate=args.growth_rate,num_blocks=args.num_blocks,num_layers=args.num_layers).to(device)# 打印模型结构h, w, c = 20, 20, 3print(modelviz)summary(modelviz, input_size=(8, c, h, w), col_names=["kernel_size", "output_size", "num_params", "mult_adds"])for p in modelviz.parameters():if p.requires_grad:print(p.shape)# 创建输入, 看看输出结果input = torch.rand(8, c, h, w).to(device)out = modelviz(input)print(out.shape)# 1. 使用 torchviz 可视化g = make_dot(out)g.view()  # 直接在当前路径下保存 pdf 并打开# g.render(filename='netStructure/myNetModel', view=False, format='pdf')  # 保存 pdf 到指定路径不打开# 2. 保存成pt文件后进行可视化torch.save(modelviz, "modelviz.pt")modelData = 'modelviz.pt'netron.start(modelData)# 3. 使用tensorwatch可视化print(tw.model_stats(modelviz, (8, c, h, w)))# tw.draw_model(modelviz, input)```
