一，基础实验环境搭建
实验环境介绍
实验环境是两台Dell R620服务器，一台MD3220 SAS存储。由于R620只支持到vSphere 6.7，NSX-T最好通过物理机上运行嵌套EXSi虚拟机来实现，这样完全规避了硬件兼容性问题。ESXi虚拟机共享存储有两个解决方式：一、vSAN，二、FreeNAS配置iSCSI存储。本实验中两种方式都有采用。以下是实验环境IP规划
| 主机 | IP地址 | 描述 |
| ESXiA | 192.168.2.7 | 物理机1 |
| ESXIB | 192.168.2.8 | 物理机2 |
| Host1 | 192.168.2.11 | 嵌套ESXi1 |
| Host2 | 192.168.2.12 | 嵌套ESXi2 |
| Host3 | 192.168.2.13 | 嵌套ESXi3 |
| Host4 | 192.168.2.9 | 嵌套ESXi4 |
| VCS | 192.168.2.2 | vCenter Server |
| NSXM | 192.168.2.3 | NSX Manager |
| 核心交换机 | 192.168.4.4 |
|
| FreeNAS | 192.168.2.10 | iSCSI共享存储 |
| Edge3 | 192.168.2.17 |
|
| Edge4 | 192.168.2.18 |
|
| CentOS | 192.168.1.200 | DNS/NTP 服务器 |
- 基础vSphere实验环境搭建
ESXi和vCenter安装比较简单这里不描述了。这里vCenter使用的是VMWare官方60天试用许可。
vCenter配置

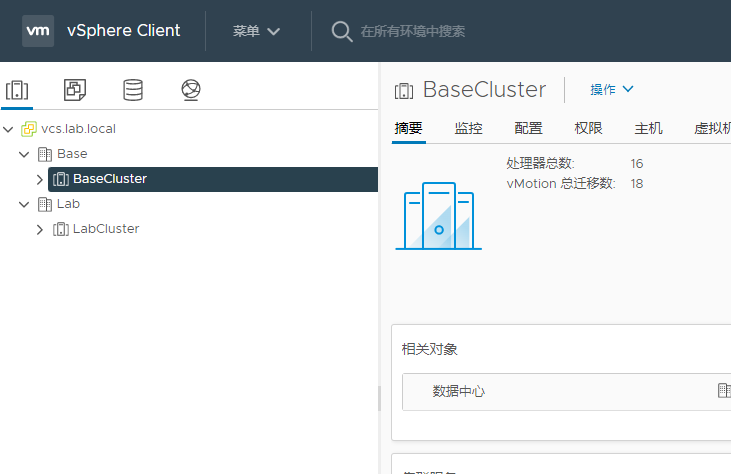

- 建立Base数据中心和BaseCluster群集，并且把ESXiA和ESXiB添加到BaseCluter群集中。
- 存储配置

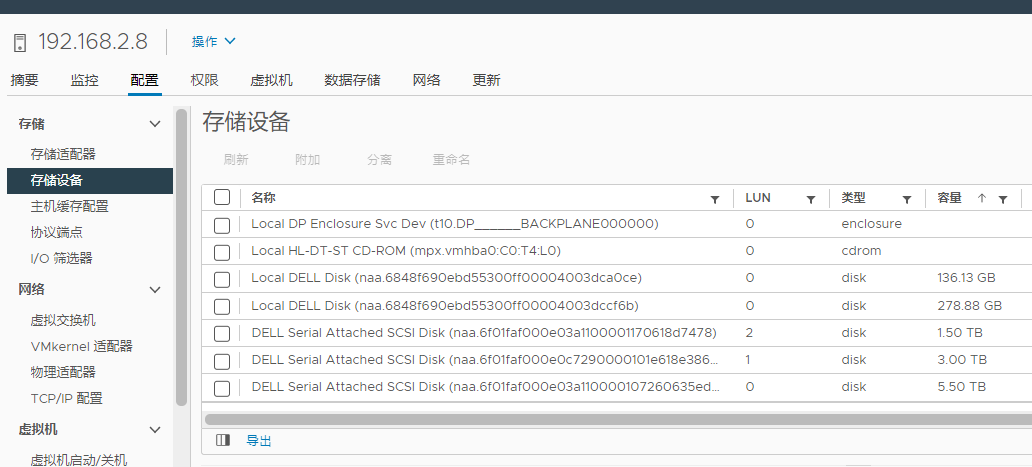

LUN0和LUN2配置为VMFS直接配置给两台物理机，LUN1配置为RDM裸磁盘配置给FreeNAS虚拟机，为嵌套ESXi虚拟机提供共享存储。

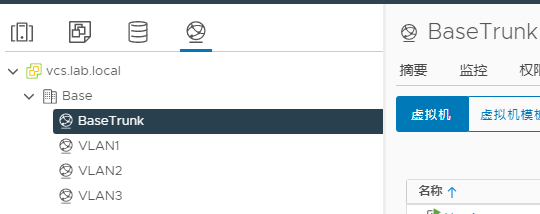

- 网络配置
- 安装嵌套虚拟机
Host1，Host2，Host3，Host4为嵌套ESXi虚拟机，版本为ESXi 7.0U2.

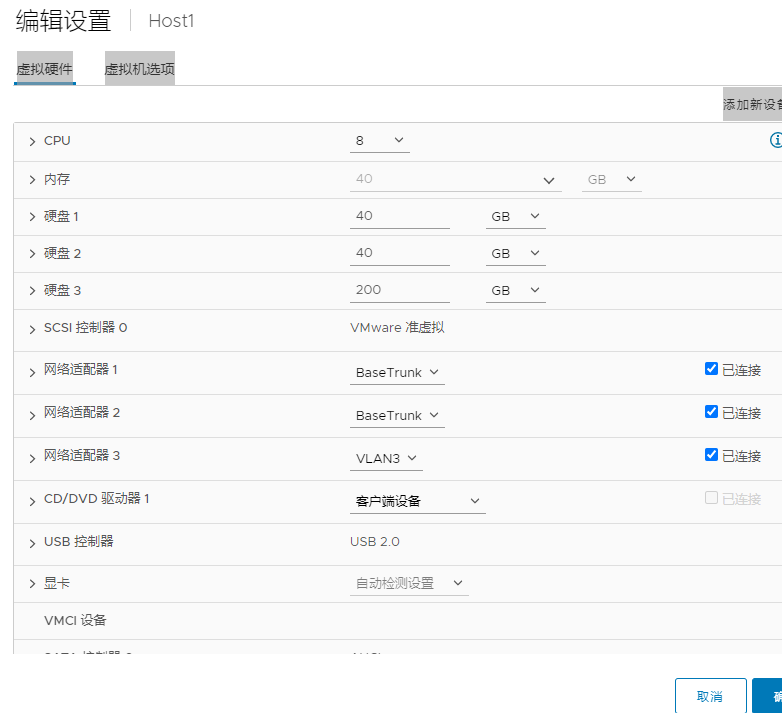

虚拟机配置见图。

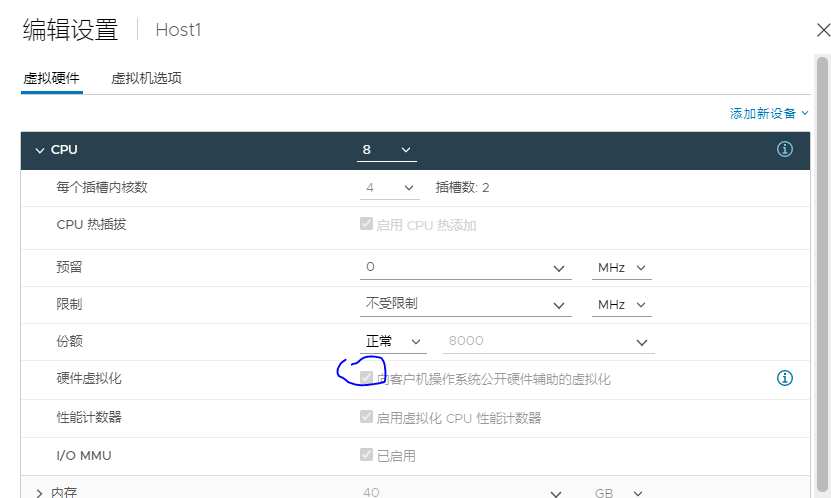

嵌套虚拟机需要允许客户机操作系统公开硬件辅助虚拟化才可以正常安装

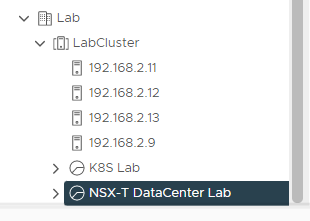

- 嵌套虚拟机添加到LabCluster。
- LabCluster VSAN配置

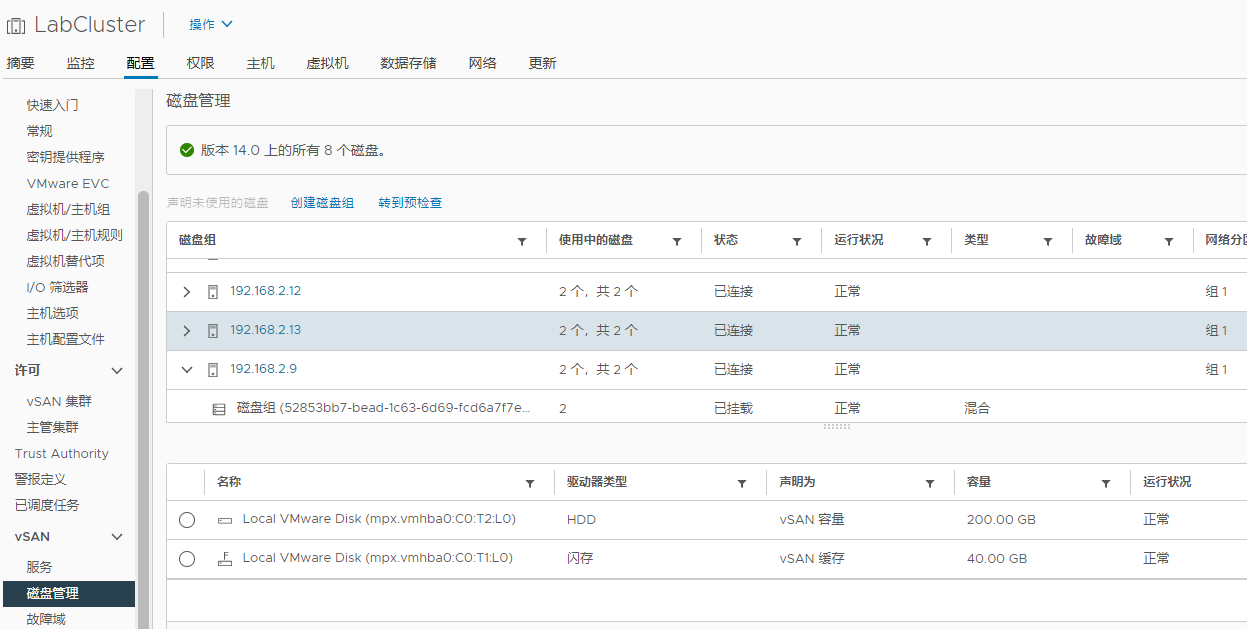

40GB HD作为Cache层，200GB作为存储层
7. LabCluster 分布式交换机配置
VMNIC1分配给LabDSW，
