前言

本文详细的讲述了vivado项目创建到上板的流程。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、创建项目

点击左上角的create project

直接点击next

项目名保证和module所命名的名字相同，多文件不需要。注意：路径不要有空格、汉字。

直接点击next。

若写好.v文件就可以在此处添加，还没有写可以等到后面来创建。没有就直接点击next。

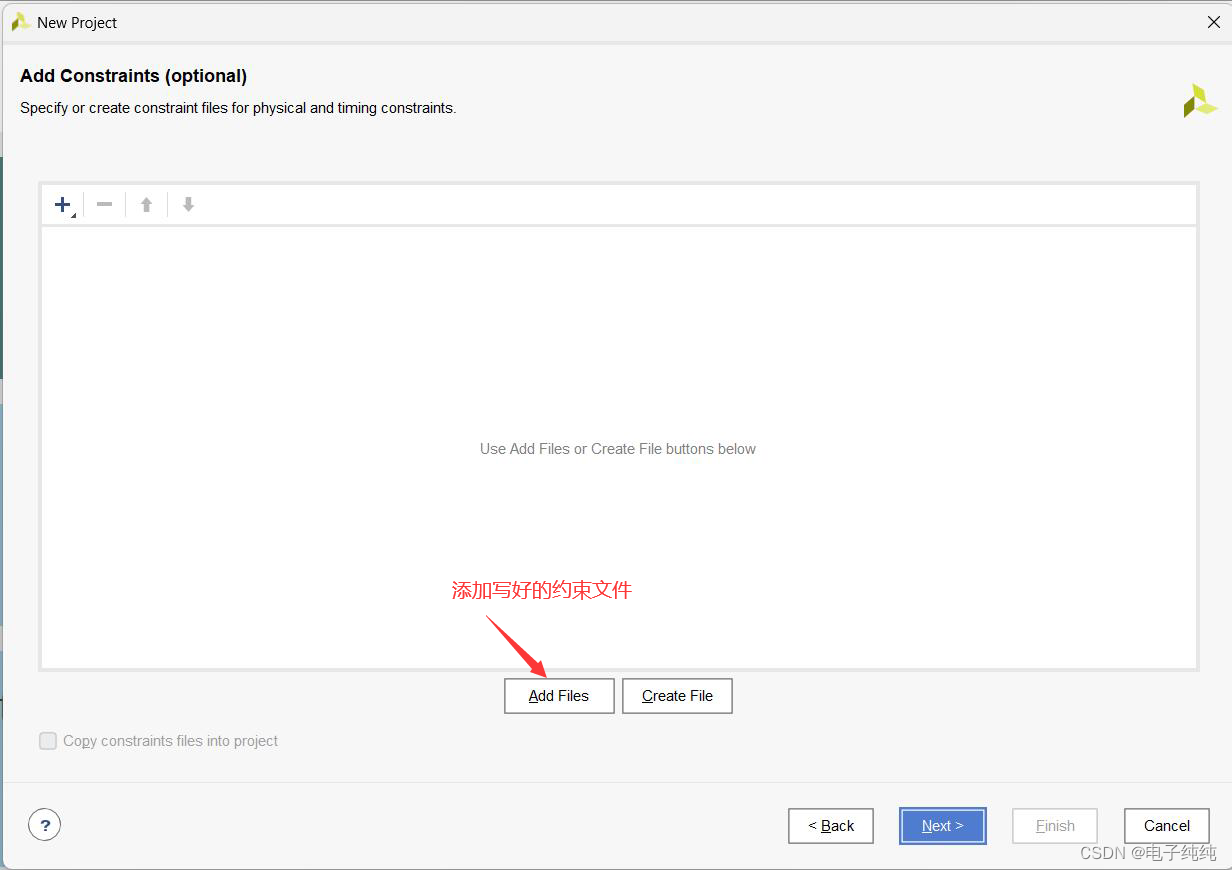

同上，写好约束文件在此添加，没有就直接点击next。

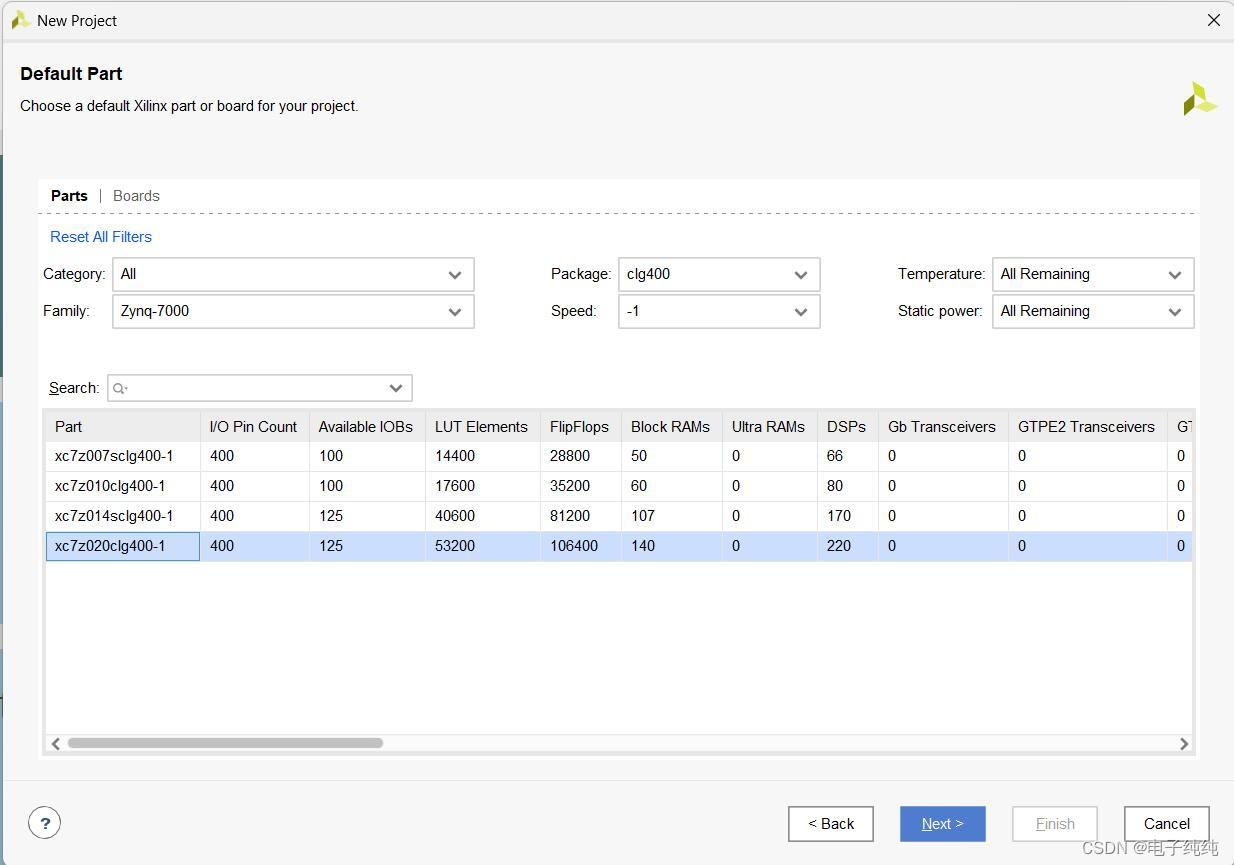

此处，根据自己的开发板选择合适的型号，最后点击next。

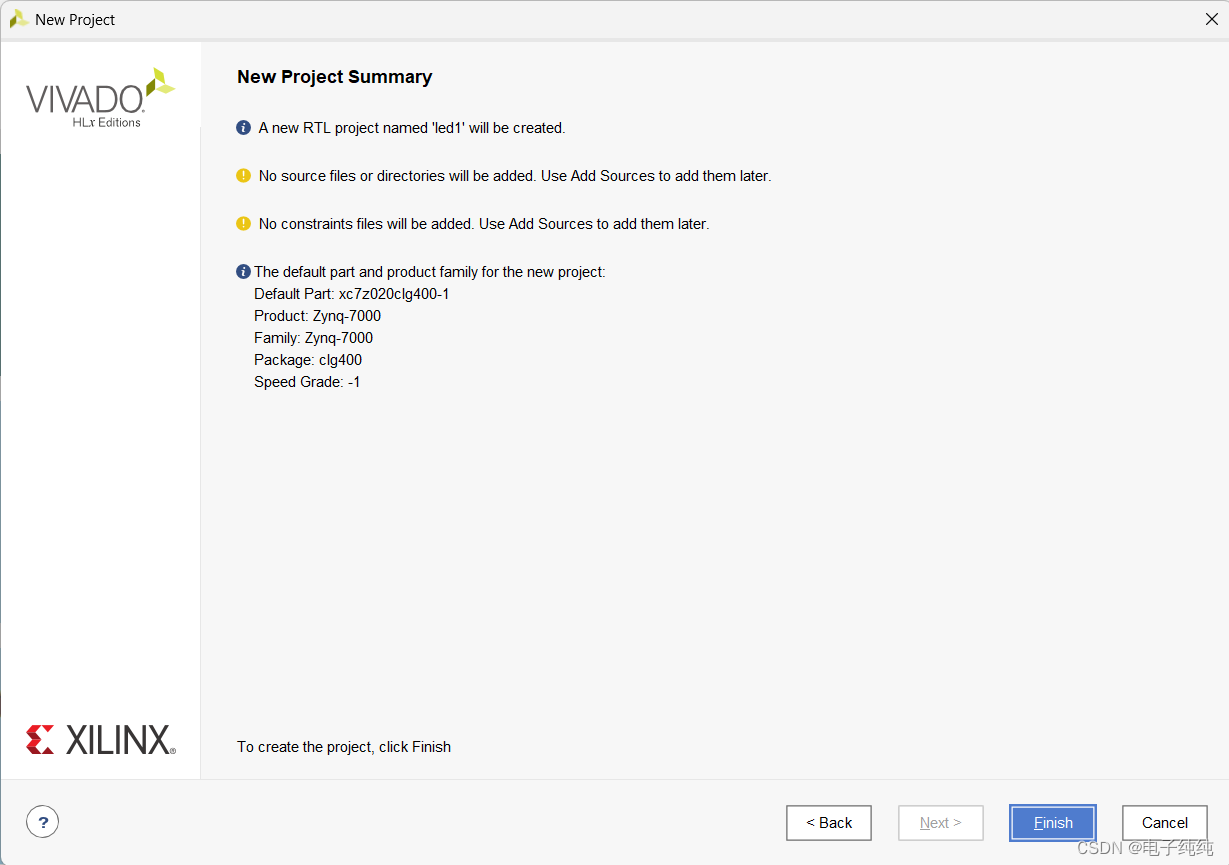

最后，点击finish。

二、添加设计文件

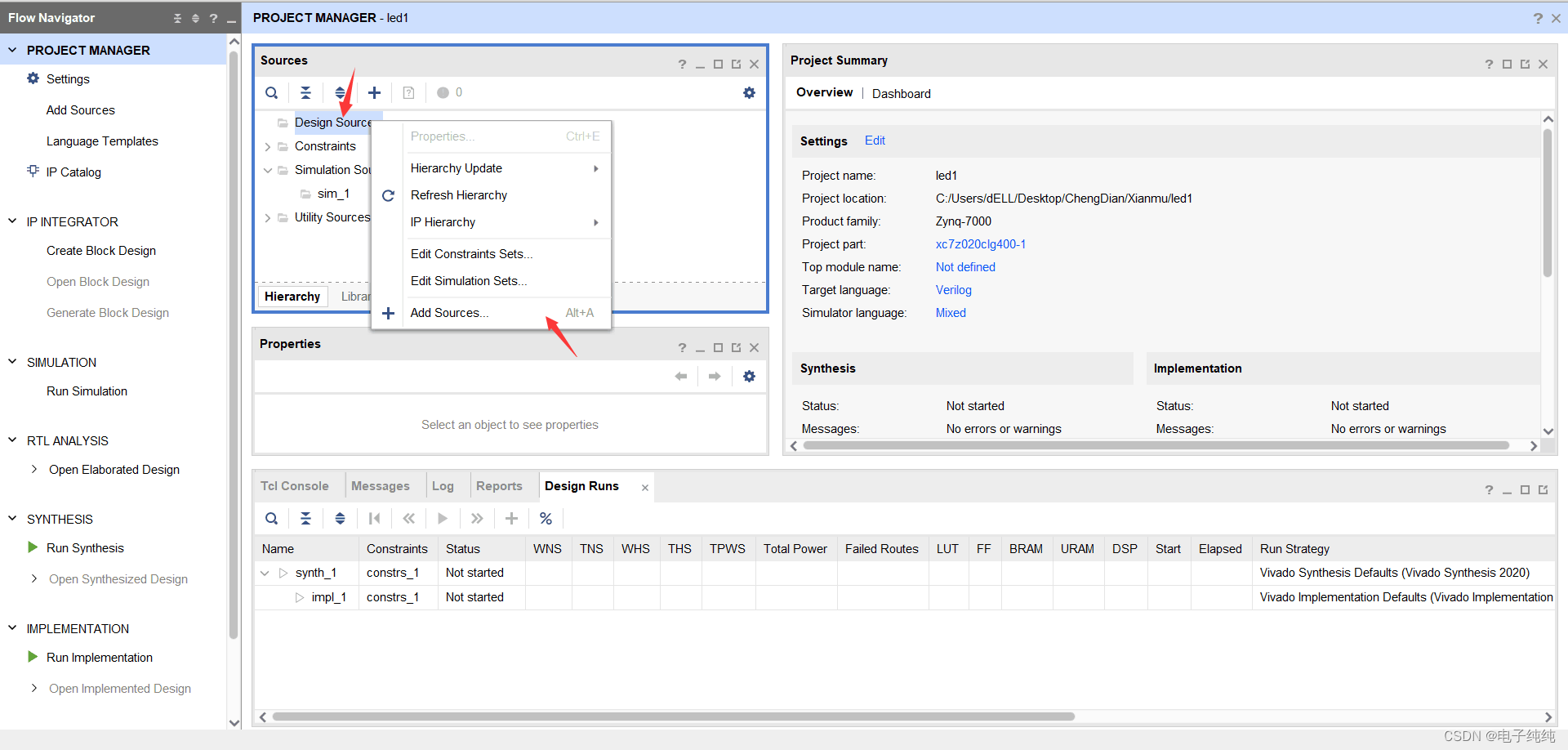

右键点击Design Source，选择Add Source。

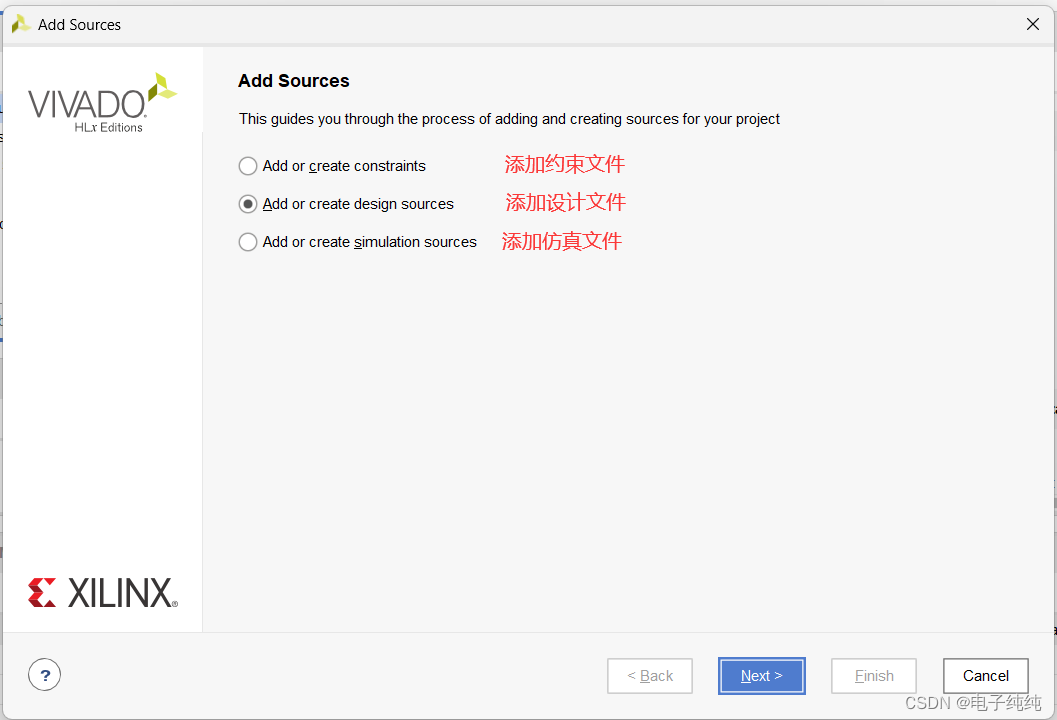

先选择设计文件，点击next。

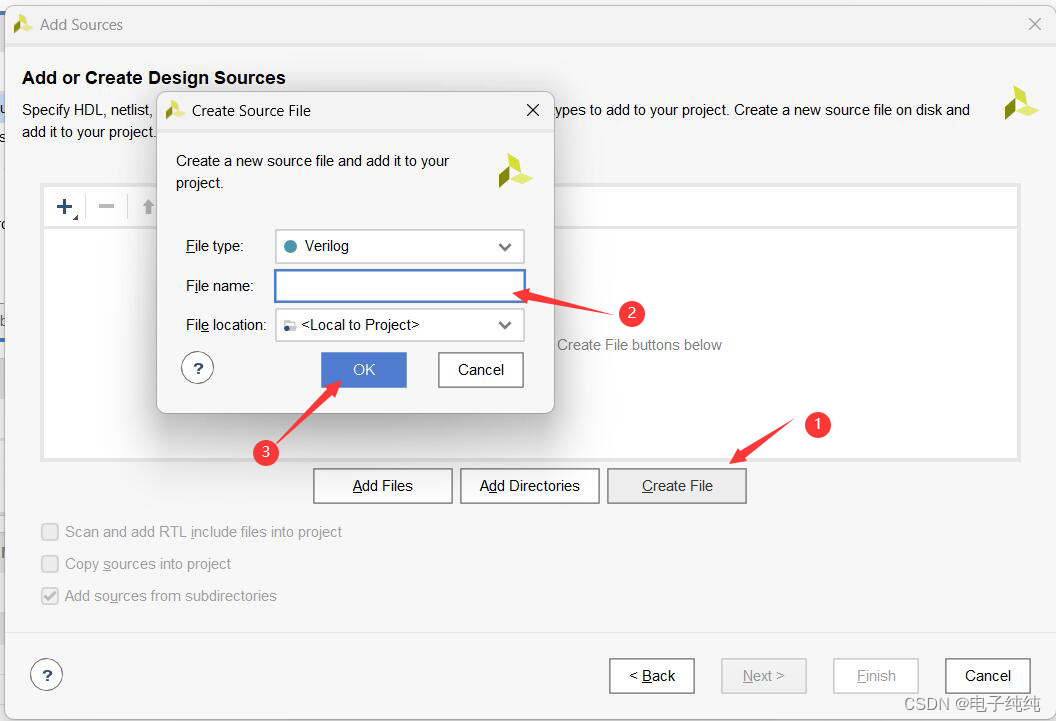

根据以上步骤创建文件，文件名保证和项目的名相同，若是多文件的不需要。

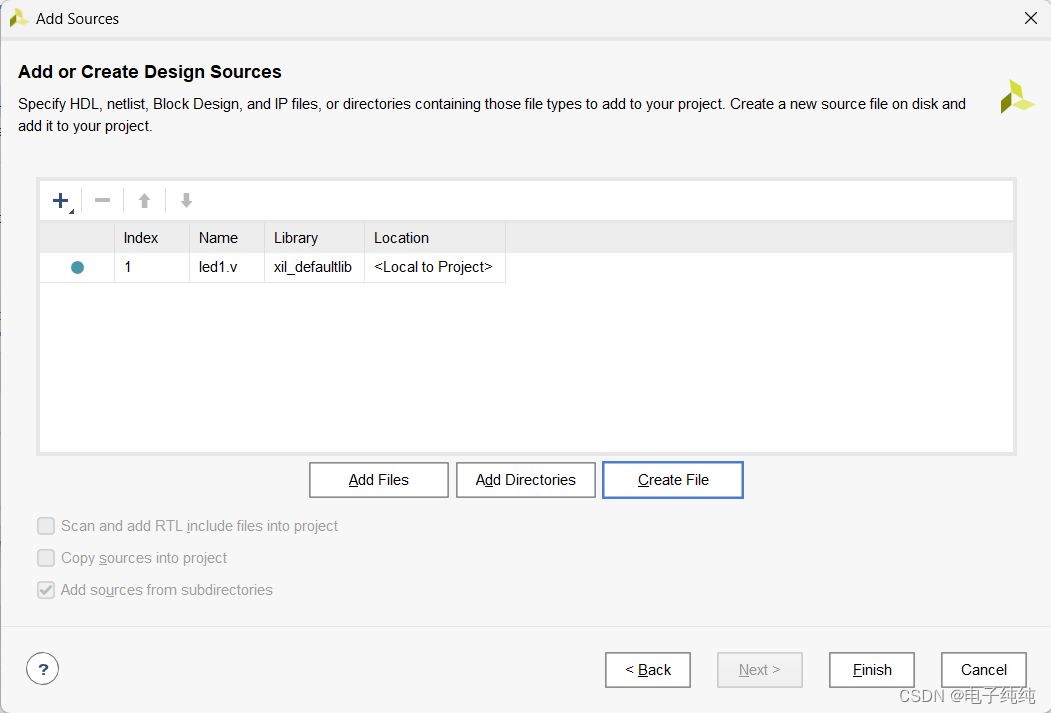

创建完直接点击finish。

这个窗口直接点OK，若以后熟悉可以在这里直接添加输入与输出。
后面有个窗口直接点击yes即可。

此时，创建好了设计文件。

代码

示例代码如下：

module led_twinkle(input	clk,input	rst_n,output	[1:0]	led);reg [25:0] cnt;always @(posedge clk or negedge rst_n) beginif(!rst_n) begincnt <=26'd0;endelse if(cnt < 26'd5000_0000) begincnt <=cnt + 26'd1;endelsecnt <=26'd0;
endassign led = (cnt <26'd2500_0000) ? 2'b10 : 2'b01;endmodule

---

三、综合

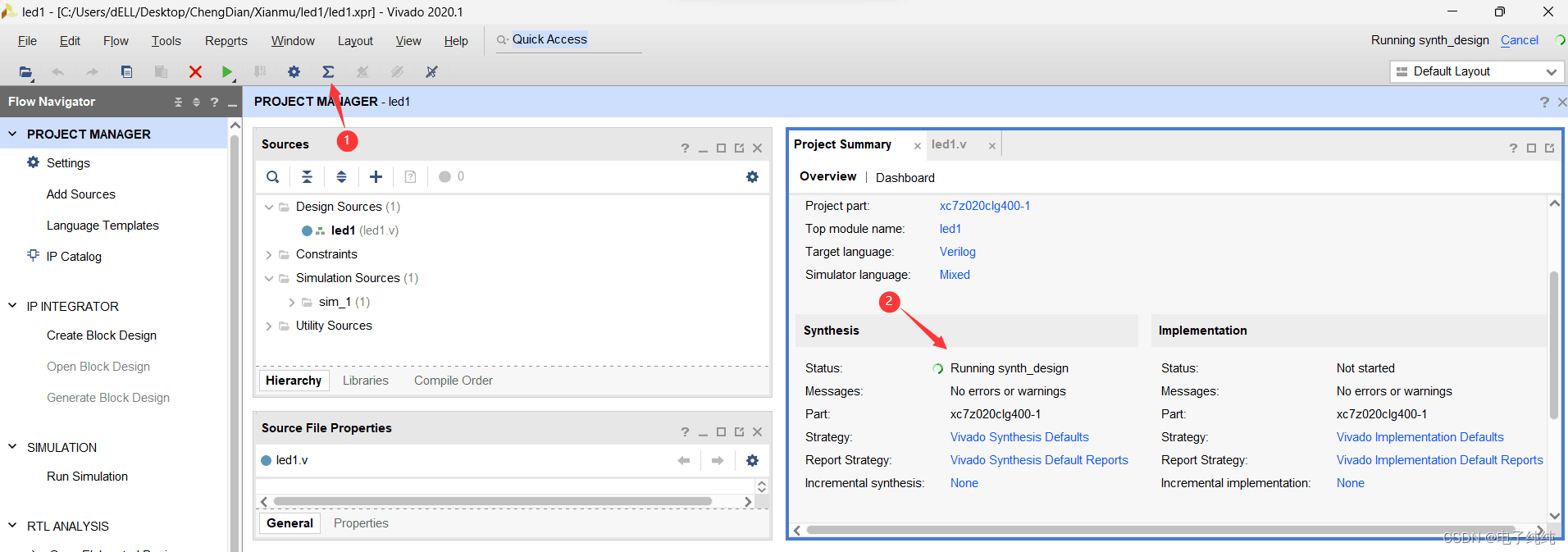

点击Run Synthesis进行综合编译

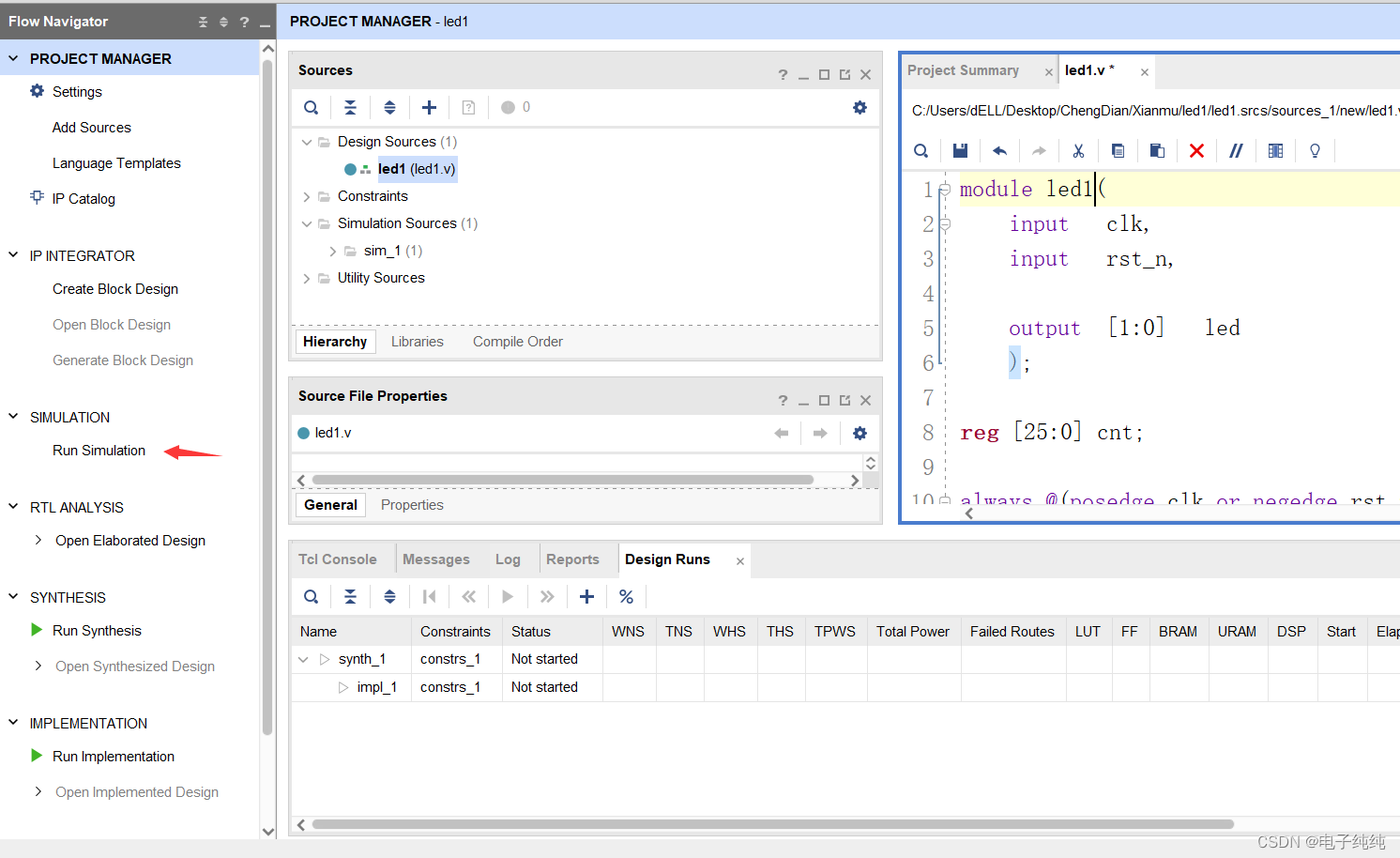

点击Run Simulation

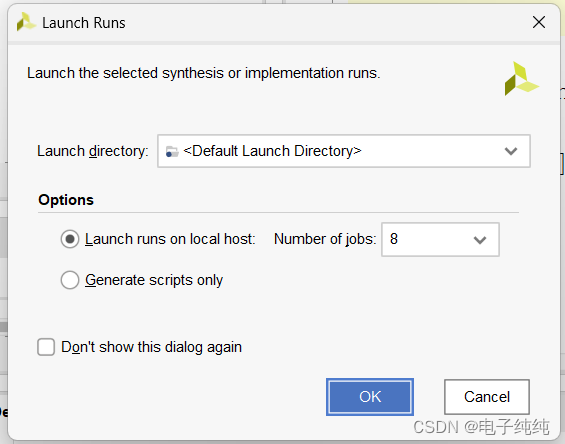

点击OK

在这里可以看到编译过程。

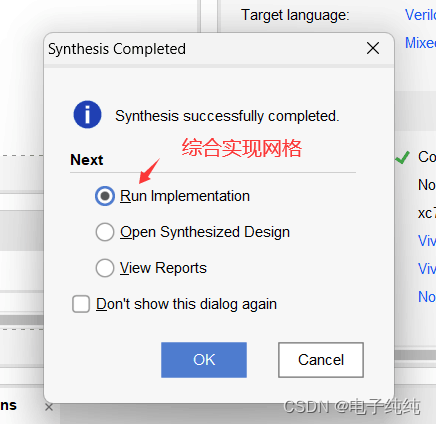

这里可以查看网格，需要就点OK。

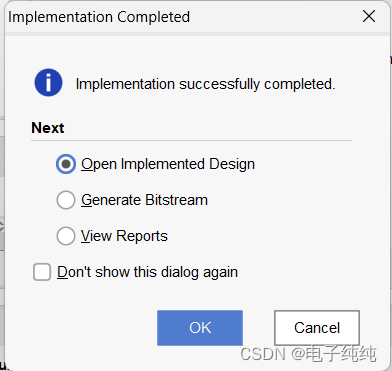

编译完直接点OK。

四、添加约束文件

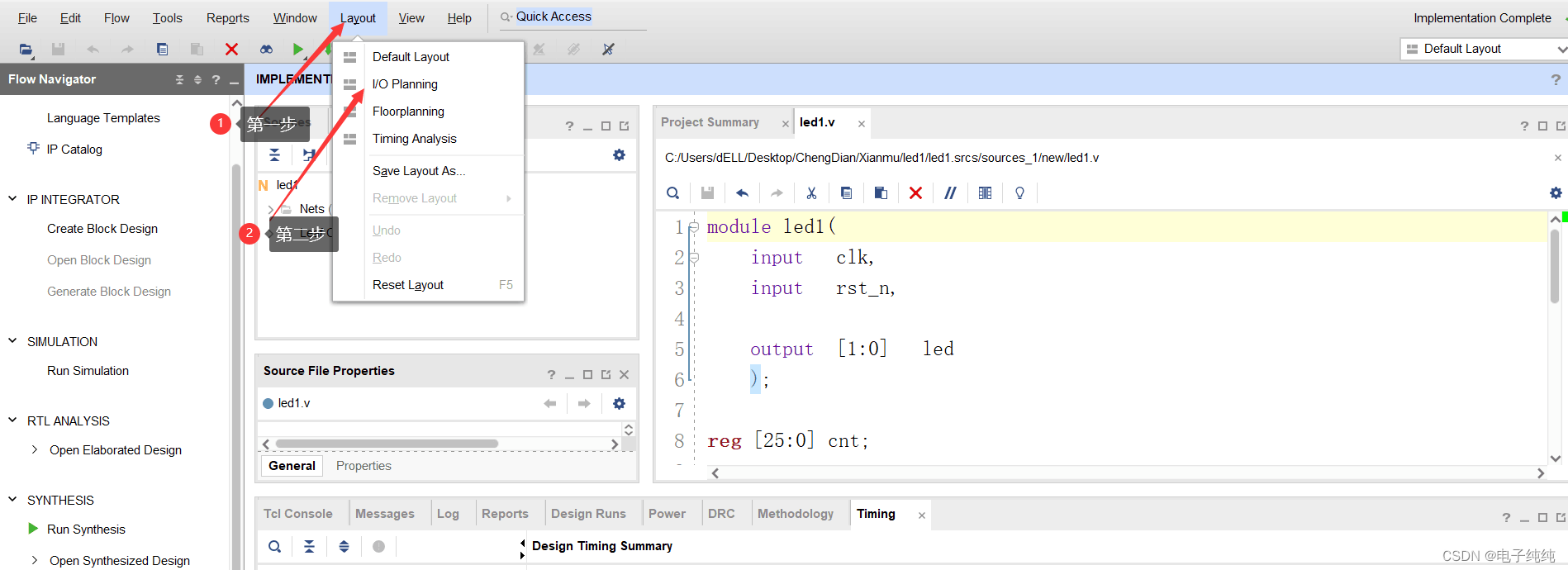

根据上述步骤打开约束文件设计。

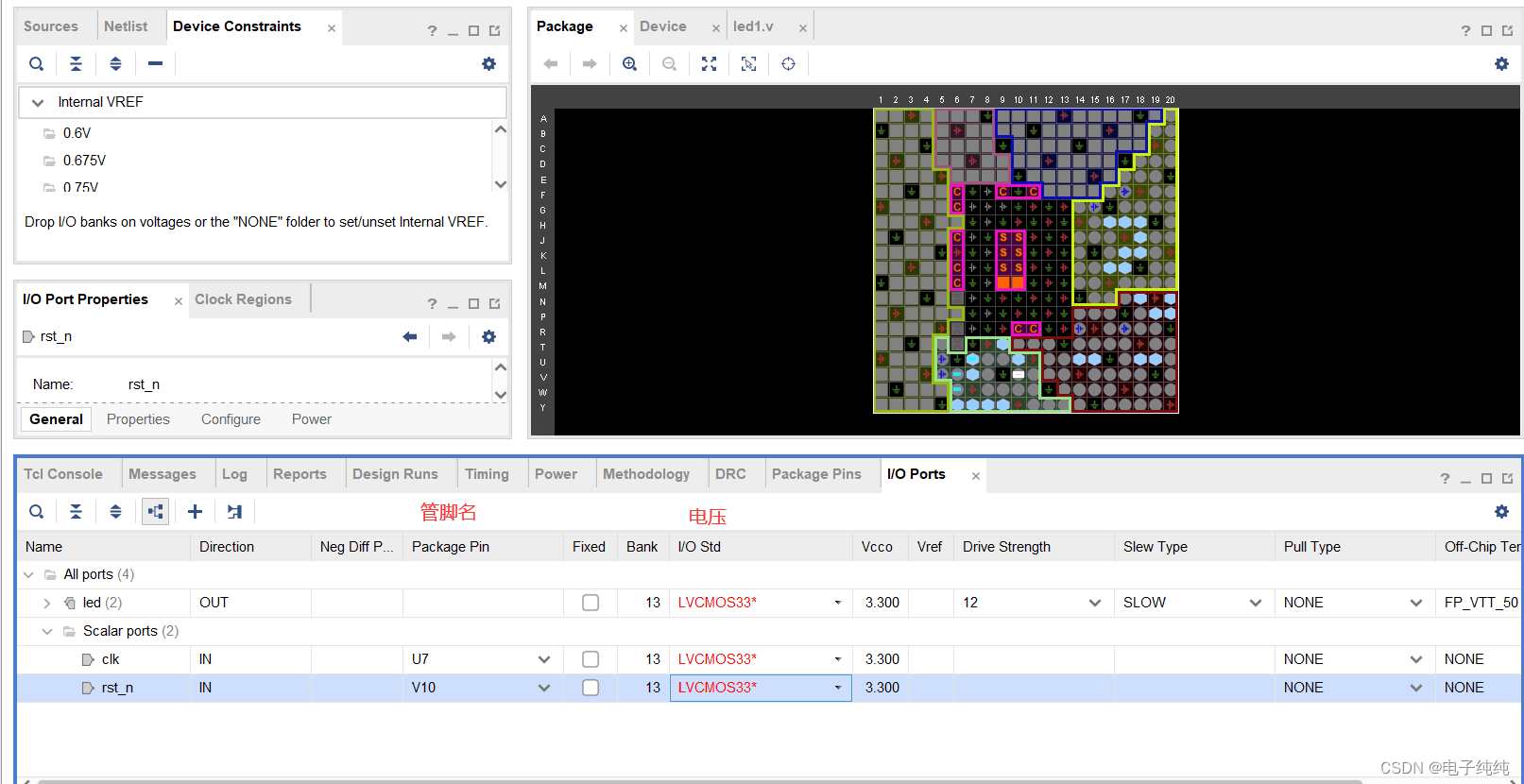

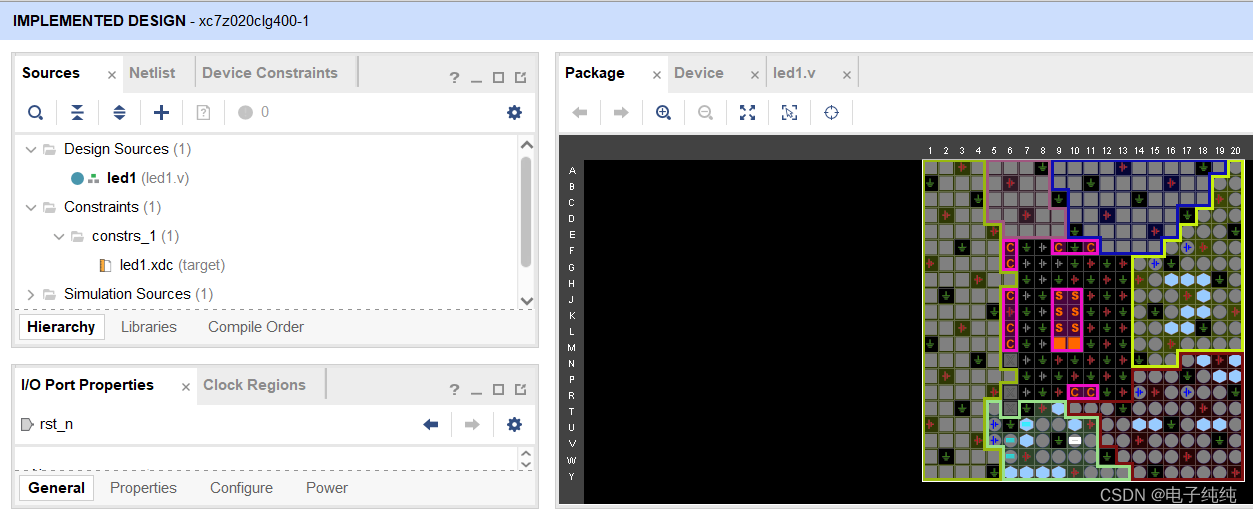

在此处根据变量，填好相对应的管脚名和电压值，管教名需要看开发手册，电压值一般都是3.3V，如图所示。

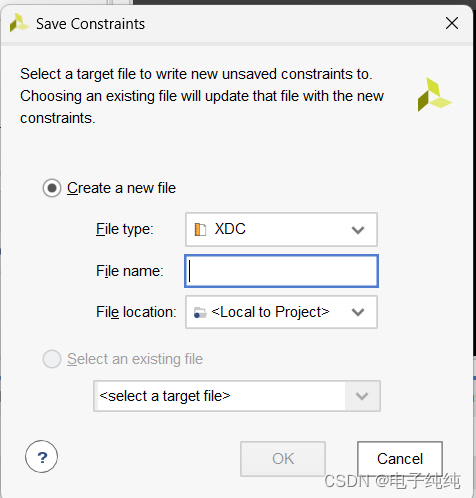

保存后，填好文件名，点OK即可。

可以在Source中Constraint找到约束文件。

五、上板

5.1、生产比特流文件

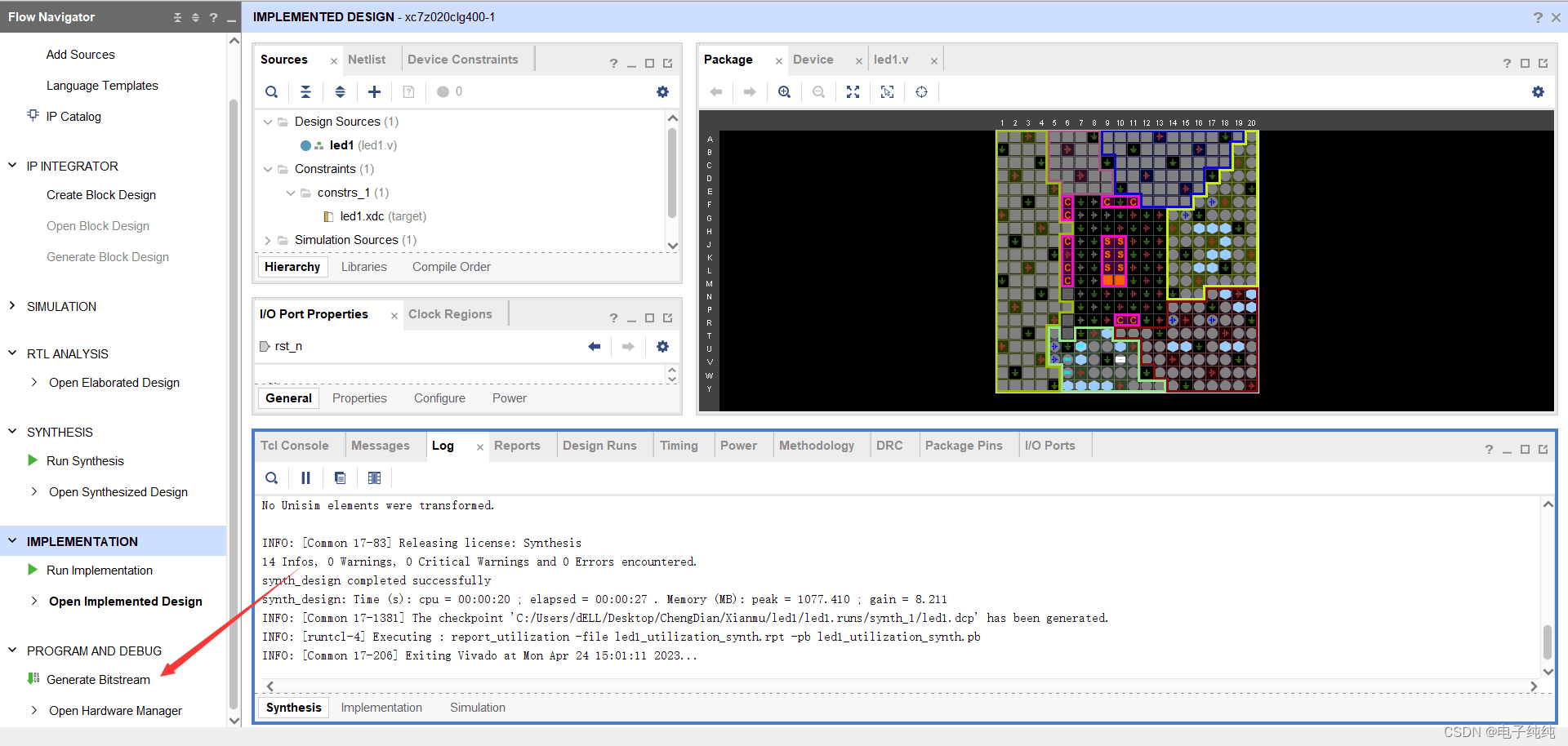

点击左下角的生成General Bitsream。

后面的弹窗有yes点yes，有ok点ok。

5.2、硬件调试

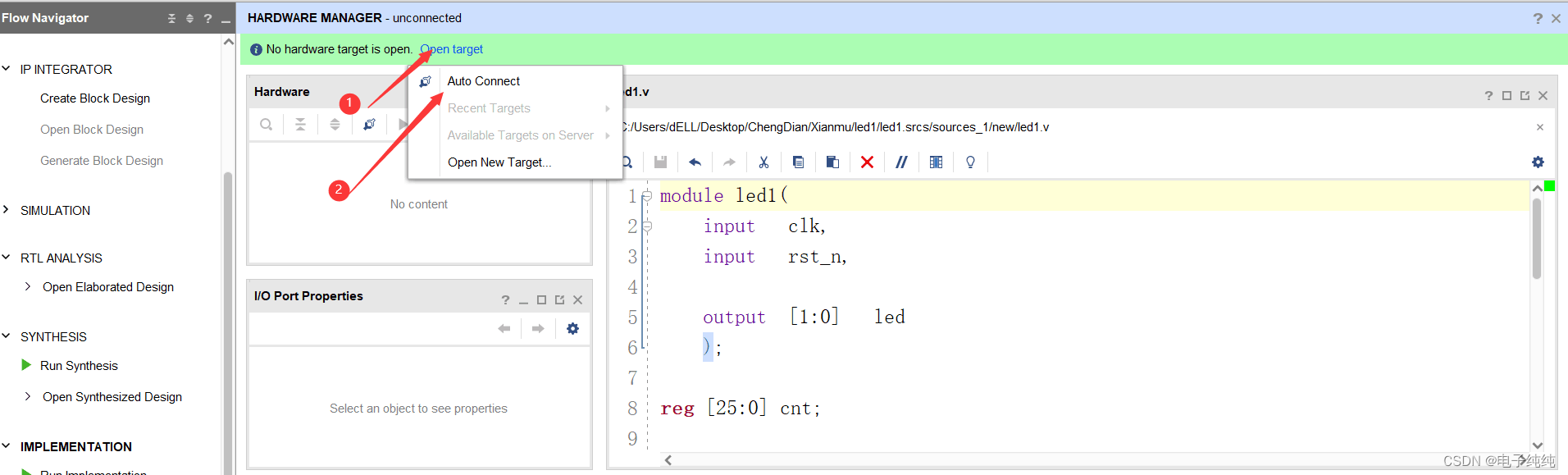

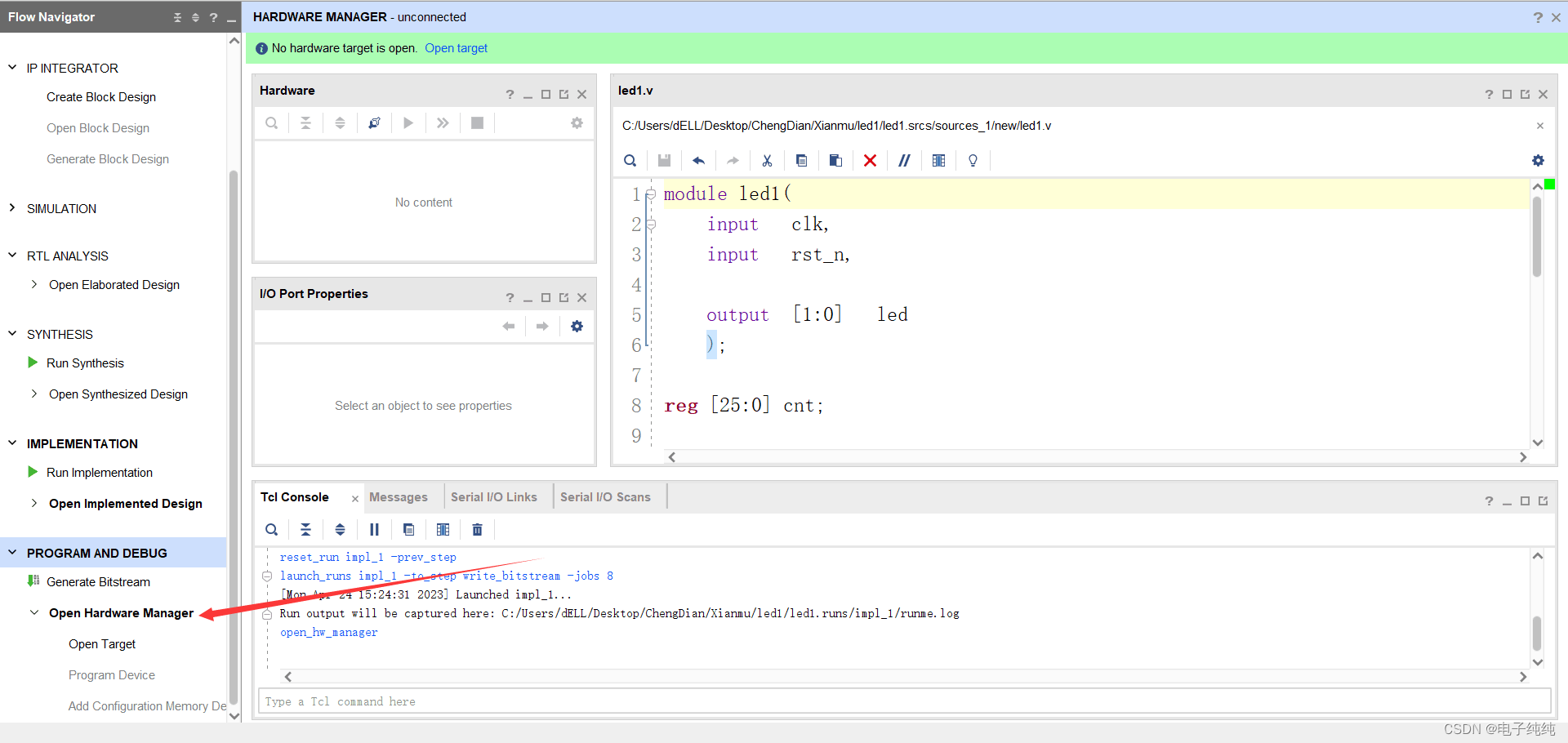

点击左下此处，进行硬件调试。

通过上述操作来连接开发板。

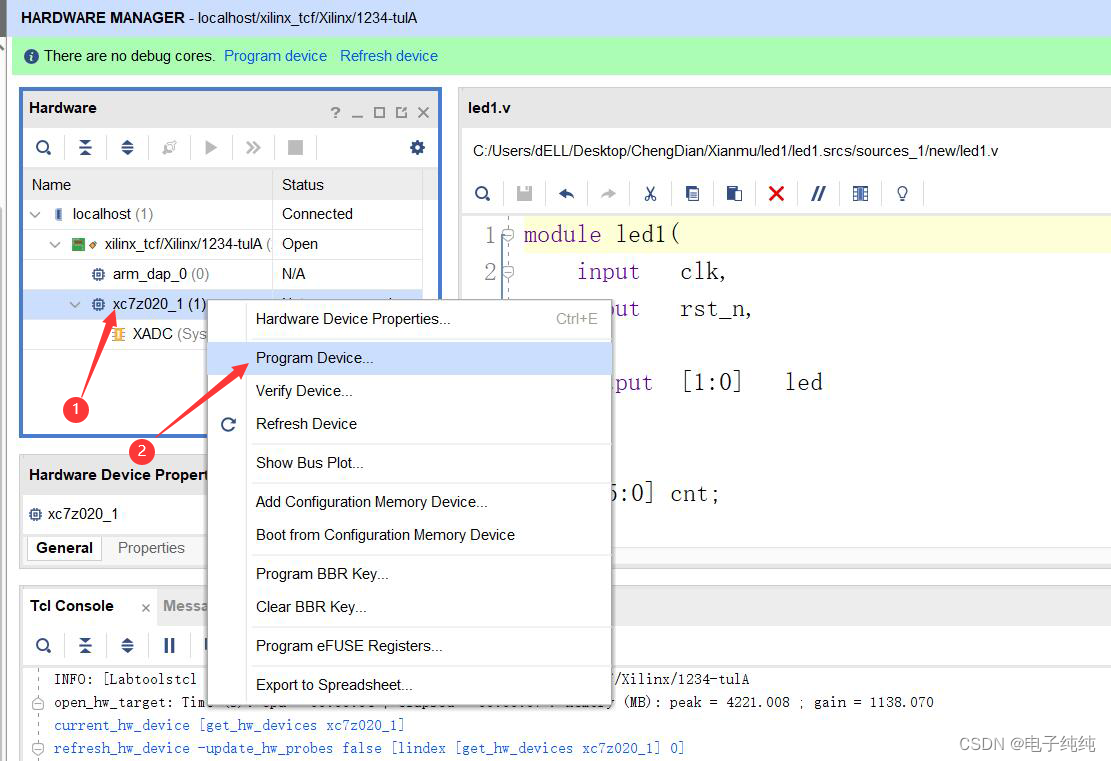

点击Program Device。

若成功生产比特流文件，上面会自动填充，然后点击Progam即可上板。
