Revit二次开发入门

1. 订购并安装Autodesk Revit
2. 安装Visual Studio
3. 安装Revit AddIn-Manager
   安装步骤：
   找到安装Revit解压后的文件夹，找到\Utilities\SDK目录，并运行RevitSDK.exe；
   指定安装目录（安装步骤实际上只是把一个文件夹解压，不需要太在意目标文件夹）；

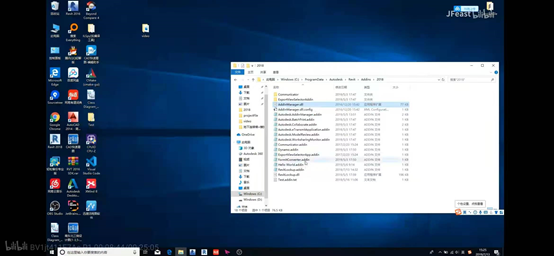

   在中找到文件AddIn-Manager.dll以及AddIn-Manager.addin，将这两个文件复制到C:\ProgramData\Autodesk\Revit\Addins\2020
   安装完成。
4. 安装Revit Lookup
   Revit Lookup是由Autodesk Developer Network （ADN）技术专家Jeremy Tammik开发并开放源码的Revit数据库查看工具。利用Revit Lookup，开发者可以轻易地查看当前Revit文件中所有对象的大部分属性信息，以及对象间的关系，从而快速定位开发过程中遇到的问题。Revit

安装步骤：
在Revit Lookup项目地址中找到对应版本的发布版，在本教程中，我们找到2018.0.0.8 for Revit 2018，并下载到本地；
解压下载的文件夹到任意文件夹（）；
打开，并找到RevitLookup.sln文件，使用Visual Studio 2017 Community打开；
在Visual Studio菜单栏中点击生成->生成解决方案，等待生成成功；

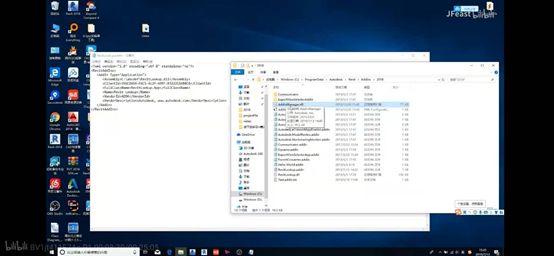

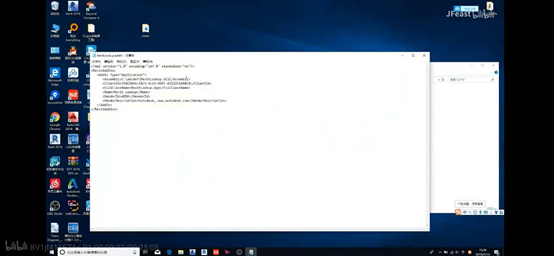

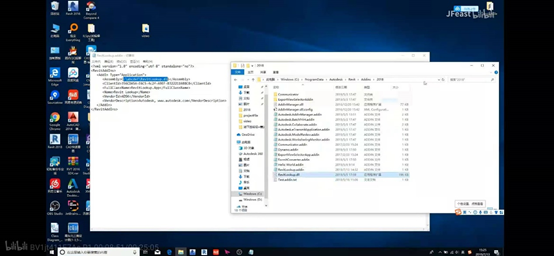

复制\RevitLookup.addin以及\bin\Debug\RevitLookup.dll到C:\ProgramData\Autodesk\Revit\Addins\2020
Revit Lookup 安装完成

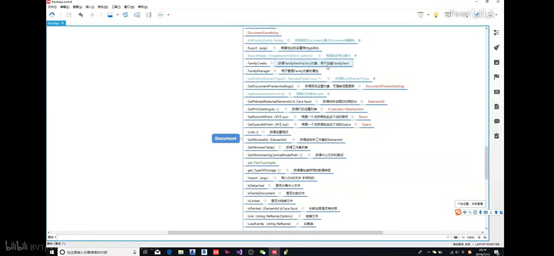

5. 使用Revit AddIn-Manager以及Revit Lookup

UIApplication:创建菜单
UIDocument:用户和文档的交互
Application:处理文档
Document:处理元素
Revit使用的是多文档类型。在Revit API的类结构中，应用类和文档类是处于最底层的。
Application类表示一个Revit应用，提供对文档、选项以及其他应用范围的数据的访问设置。
Document类用于表示打开的Autodesk Revit工程
Element元素在Revit里面尤为重要，用户能够看见的大多数对象都是元素，比如墙、族、族类型、族实例、标高、轴网、视图等。Revit中的大多数类都是继承自元素。元素是可序列化的，即是可以被保存到RVT项目文件里。
族对应Family,族类型对应FamilySymbol,族实例是FamilyInstance。

如何获取元素。
1、通过ID获取元素：Revit中的元素都有一个ID,我们可以通过ID来直接从文档中获取这个元素。
Document.GetElement(new ElementId(30))
2、通过过滤器获取元素：过滤器方式是API里使用最广的方式，也是推荐使用的方式。需要创建收集器与过滤器来获取用户想要的。
FilteredElementCollector=newFilteredElementCollector（doc）
3、通过选择：使用UIDocument的Selection属性，用户可以获得被选中的元素的集合。
UIDocument.Selection.GetElementIds（）

元素的几个重要属性包括：
Category（类别）
Location（位置）
LevelId（标高ID）
Document（所在文档）
Parameters（所有参数）
元素的几个重要方法包括：
GetTypeId（）类型ID
ChangeTypeId（）修改类型ID
IsValidType（）检验类型合法性
GetMaterialIds（）获取材质ID
LookupParameter（）查询某一参数

元素过滤器：
查找、过滤、遍历元素
基于Document；支持特定的View和元素集
支持Filter及复杂的组合Filter
Shortcut方法，快速返回。
支持集合的合并。

元素收集器：
用来迭代以及过滤元素的主要类是收集器。
过滤器操作步骤
1、 新建FilteredElementCollector实例
Var coll =new FilteredElementCollector(_doc)
2、 添加过滤条件
Coll.WherePasses(new ElementClassFilter(typeof(wall)));
3、 访问满足条件的对象
IListwalls = wallTypeCollector1.ToElements();

快速过滤器常用子类
Category
Class
CurverDriven
ElementType
OwnerView
Workset
FamilySymbol
BoundingBox
慢速过滤器常用子类
CurveElement
Room/Area/Space
FamilyInstance
XXXUsage
ElementIntersect
ElementParameter\

几何数据
几何数据代表一个构件的几何模型
在Autodesk.Revit.DB命名空间里包含了一些几何图形相关的类型，它是在API中用于几何图形的表示和处理。
从基类继承的情况分，API提供了三大种几何类型来描述和存储几何信息，分别是：
几何基元类：包括所有从GeometryObject派生出来的子类
几何辅助类：包括一些从APIObject派生出来的几何相关的子类和一些值类型。
几何集合类：包括一些实现了IEnumerable或者IEnumerator接口的几何相关的类型。
属性参数：
Options决定具体返回的具体值。
GeoElement geoElem = elem.get_Geometry(geoOptions);
Options类，用于制定返回几何数据的特征
返回的几何对象是否带参考信息：设置ComputeReferences属性为ture或false
设置返回的几何信息的详细程度：设置DetailLevel(粗略，中等，详细)
返回哪个视图的几何信息：设置View属性
两种创建Options对象的方法：
Application.CreationNewGeometryOptions()
Options的构造函数New Options()
几何对象
Geometry返回GeometryElement对象
GeometryElement.Objects返回GeometryObjectArray，包含：
Autodesk.Revit.DB…GeometryElement
Autodesk.Revit.DB…GeometryInstance（包含标准族实例几何信息）
Autodesk.Revit.DB…Solid（三维实体）
Autodesk.Revit.DB…Edge（棱边）
Autodesk.Revit.DB…Face（表面）
Autodesk.Revit.DB…Mesh（网格）
Autodesk.Revit.DB…Point（点）
几何基元类
几何基元类在API中描述图形表示，由基类GeometryObject派生，
主要有如下的类型:
1、 轮廓（Profile）
2、 面（Face）
3、 边（Edge）
4、 线（Curve）
5、 点（Point）
6、 几何元素（GeometryElement）
7、 几何实例（GeometryInstance）
8、 网格（Mesh）
9、 实体（Solid）

实体（Solid）:三维实体
可以得到构成Solid的Face
Solid边（Edge）
Edge可以转换成Curve
表面积、体积

面（Face）：三维空间的实体面。
Face多样性
Face的周围边（EdgeCurve）
三角化后得到Mesh
面积、法向量计算等
不能直接构造一个对象

Mesh网格/Mesh Triangle三角网格：三角化网格用于描述三维面的形状
三角形片
顶点坐标
每个三角形的三个顶点

边（Edge）:三维空间实体的边。
隶属的面
每个Edge隶属两个面
可转换成几何曲线Curve
只能从Face里面取，不能直接New

线（Curve）：参数曲线
几何运算对象
线的多样性
可自由创建
Line In = Line

Point/XYZ 点：三维空间中的点
XYZ代表了具体的位置坐标
可自由进行创建等
轮廓（Profile）：可用来生成形状的单条线，一串连接起来的线或闭合的环。

几何元素（GeometryElement）：一个元素的几何表示，包含了所有的几何信息。
几何实例（GemetryInstance）:一个类型图元的实例，可以取得与该实例相关的类型图元与几何信息。
Element.Geometry属性用以获得实体对象的几何数据。
Geometry Element.Geometry[Option options]{get;}
几何辅助类：API有一些辅助类来帮助表示某些元素的几何信息。
1、 BoundingBoxXYZ:三维的长方体。
2、 Transform:仿射空间的一个变换。
3、 Reference:Revit模型中的一个几何对象的稳定引用，一般用于创建元素，比如尺寸标注。
4、 Plane:几何平面对象。
5、 Options:解析几何的用户参数选择。
6、 XYZ：三维空间坐标。
7、 UV：二维空间坐标。
8、 BoundingBoxUV：二维的长方形，平行于坐标轴。

事务类型
在API中和事务有关的主要有三个类
1、 Transaction（T）
要修改Revit文档中的模型就需要一个Transaction.在同一时间，只有一个Transaction可以被打开，不允许嵌套。每个Transaction需要一个名字，当这个Transaction被成功提交后，这个名字就会被显示在Undo菜单里
2、 TransactionGroup（TG）
用来将几个独立的事务分组，这样一个组可以同时处理许多事务。
3、 SubTransaction（ST）
一个SubTransaction可以用来提交一组操作，子事务是可选项，不是必须的。
SubTransaction必须在一个打开的Transaction中创建，在Transaction关闭（提交或撤销）前关闭（提交或撤销）

事务类型
说明：
T尽在修改Document时需要，ST/TG不是必须的，只是为了更好的组织修改。
修改的唯一性：Transaction不可嵌套
ST必须在T启动后启动，必须在T关闭前关闭。
TG启动后方可启动T:在所有T关闭后关闭。
ST和TG可嵌套但不可重合。
注意检查函数返回值。

事务开始、提交、回滚
起始化：构造函数中
开始/Start:在它实例化后开始，或者关闭后重启。
提交/Commit:当对象运行时，请求接收对象的模型改动。
回滚/Rollback:当对象运行时，所有的模型改动将被有效抛弃。

创建元素
1）创建模型元素
使用Document.Creat或对应的模型元素的静态函数创建面
使用Element子类的静态方法创建
DB.Document.Creat 返回Creation.Document

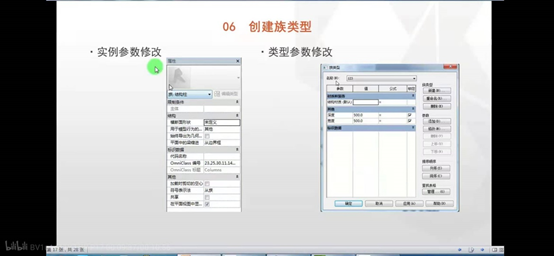

2）创建族
3）创建族类型
在创建族的时候创建类型
使用ElementType的Duplicate（复制）方法

元素的移动、复制、镜像
移动
API提供了移动元素的方法，可以把一个或几个元素从一个地方移动到另一个地方，从精确程度来说，和UI的移动命令是一样的
MoveElement（Document,ElementId,XYZ）使用给定的平移变换移动一个元素
MoveElement（Document,Icollection,XYZ）使用给定的平移变换移动元素集
镜像
API提供镜像方法创建一个或多个元素
MirrorElement（Document,ElementId,Plane）使用给定的平面创建一个元素的镜像拷贝。
MirrorElements（Document document,Icollectionelements ToMirror,Plane plane）使用给定的平面创建一个元素集合的镜像拷贝
CanMirrorElement（Document，ElementId）判断元素是否可以进行镜像操作
CanMirrorElements（Document，Icollection）判断元素级是否可以进行镜像操作

TaskDialog任务对话框
在Revit中，任务对话框是具有Revit风格的Windows对话框的替代品，是一种典型的模态对话框。
1、 在创建展示任务对话框的方法有两种；
创建并单独设值任务对话框，使用Show（）方法显示给用户。
运用静态Show方法直接创建并展示给用户（仅有一个子集的选项可被设定）
2、 任务对话框可以被用于：
给用户提供信息。
询问用户，并得到反馈
允许用户选择，并执行相应命令

任务对话框的控件：
1） 标题（Title）
2） 主标题（Main Instruction）
3） 主要内容（Main Content）
4） 扩展内容（Expanded Content）
5） 命令链接（Command Links）
6） 普通按钮（Common Button）
7） 默认按钮或链接（Default button or link）
8） 不在提示复选框（DNSN Checkbox）
9） 文字信息（Footer Text）
方法：
Show（）显示任务对话框
Show（String.String）显示一个包含标题，主要说明和关闭按钮的任务对话框
Show（String.TaskDialogCommomButtons）显示一个包含标题，主要说明和普通按钮的任务对话框
Show（String.String,TaskDialogCommomButtons,TaskDialogResult）显示一个包含标题，主要说明，普通按钮和默认按钮的任务对话框

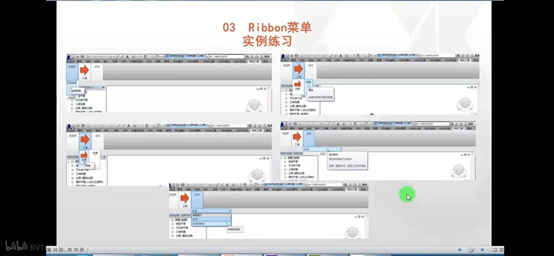

Ribbon菜单
1、 选项卡页（RibbonTab）:用户可以创建一个新的选项卡页，用来管理自己的面板RibbonPaneI
2、 面板（RibbonPaneI）:其他控件的容器。
3、 命令按钮（PushButton）:对应一个ExternalCommand,单击这个按钮，对应的ExternalCommand将被执行。
4、 下拉按钮（PulldownButton）:带有下拉列表的按钮控件，表中的每个元素都是一个命令按钮，在下来列表的元素间可以加水平分割线。
5、 下拉记忆按钮（SplitButton）:是下拉按钮的派生类控件，分为上下两个部分，上部分功能类似命令按钮，下部份功能类似下拉按钮。
6、 下拉组合框（ComboBox）:是有下拉列表的选择控件，通过单机控件上的箭头可显示或隐藏下拉列表，此控件不支持多项选择。

创建Ribbon菜单
一般都在IExternalApplication的OnStartup函数里面，
IExternalCommand也可以行
创建RibbonTab
UIControlledApplication.CreateRibbonTab（string）
UIApplication.CreatRibbonTab（string）
创建RibbonPanel
UIControlledApplication.CreateRibbonPanel（tabName,panelName）
UIApplication.CreatRibbonPanel（tabName,panelName）

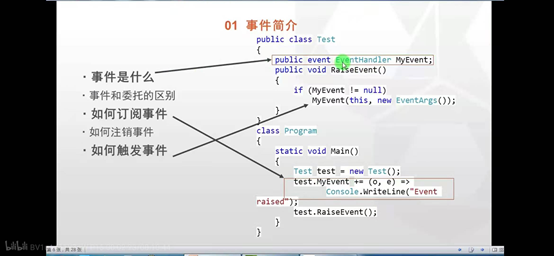

事件：
事件是什么：
事件是Revit界面或API执行过程中触发的特定的动作。
事件和委托的区别：
事件是一种特殊的委托，或者说是受限制的委托，是委托一种特殊应用，只能施加+=，-=操作符，使用中，委托常用来表达回调，事件表达外发的接口。
如何订阅事件
步骤一：
需要一个函数在得到事件通知后进行响应和处理。
步骤二：
使用之前定义的处理函数在Revit中注册该事件。
如何注销事件
如果是在IExternalApplication.OnStartup（）函数中注册的事件，通常建议在IExternalApplication.OnShutdown（）函数中注销。
如何触发事件
通过注册事件，一个插件程序能在某个动作即将发生或刚发生后得到通知，然后根据这个动作采取行动。某些事件是成对的，一个出发在某个动作发生前（Pre-event）,另一个刚触发在这个动作发生后（Post-event）。

预备事件Pre-Event/事后事件Post-Event
DocumentClosing
DocumentClosed
级别
界面UI级别
应用Application级别
文档Document级别
事件也可分为
数据库（DB）事件
界面（UI）事件

Revit事件简介
一些事件只是只读的。这意味着在执行这些事件的时候，模型是无法被修改的
一些常规的事件（非只读）在执行时也有可能无法修改模型。这是因为该模型处在一个无法被修改的状态。
可以通过属性Document.IsModifiable和Document.IsReadOnly来检查文档是否可以被修改。

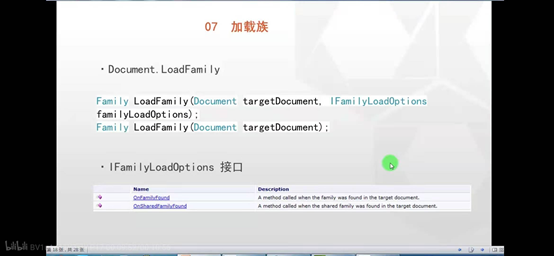

族简介
族是一个包含通用属性（称作参数）集和相关图形表示的图元组。
同一个族都具有相关的图形表示和一组相同的参数（族类型参数）。
在API中，提供了一系列的类和方法来提供管理组文档，包括族类型和族参数的管理、几何图元的管理、几何图元的可见性管理、族文档和工程文档交互（编辑族和载入族）等。

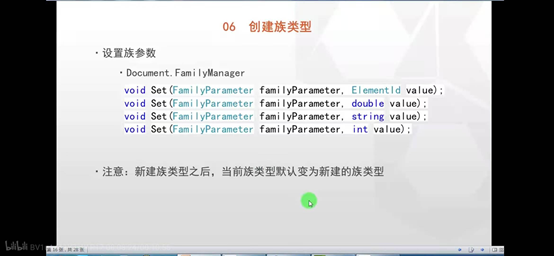

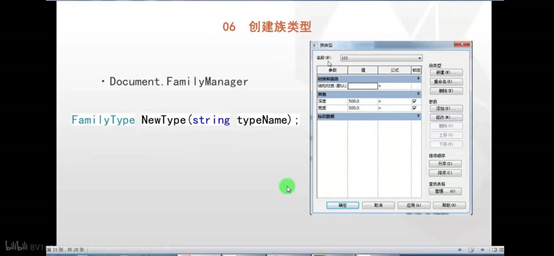

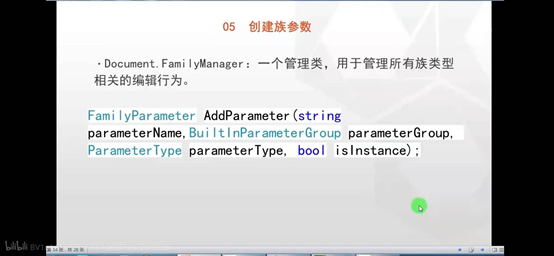

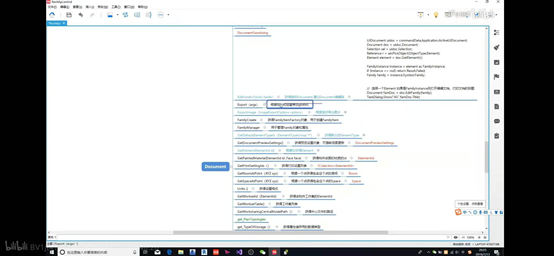

族类型和族参数管理
FamilyManager
FamilyType
FamilyParamenter

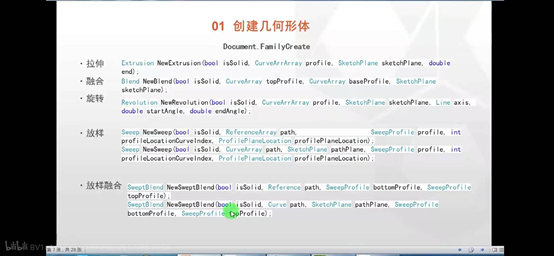

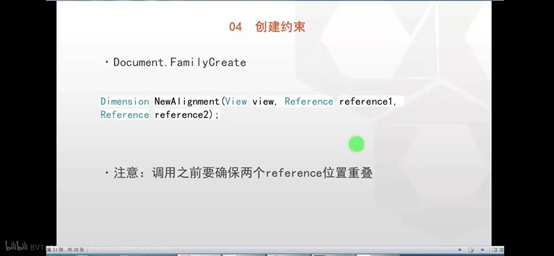

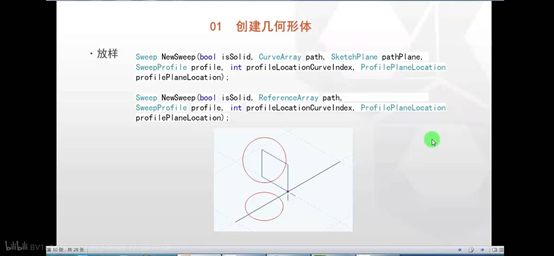

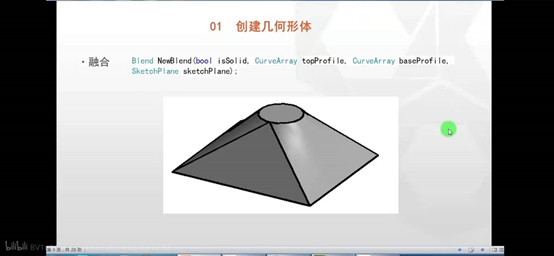

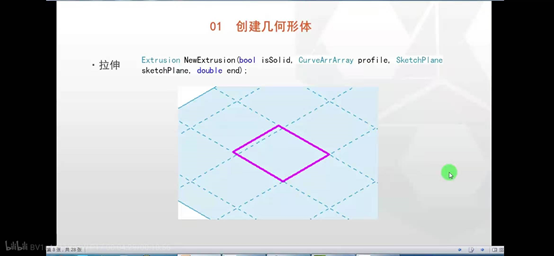

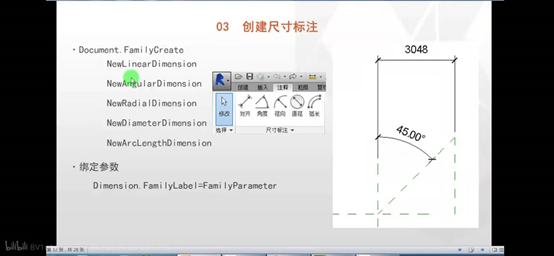

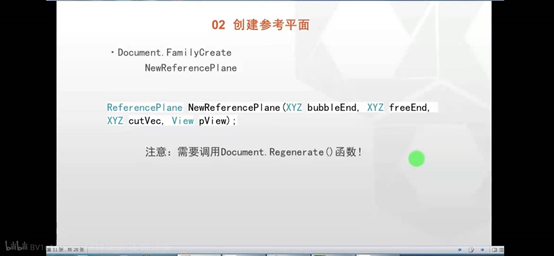

几何图元的管理

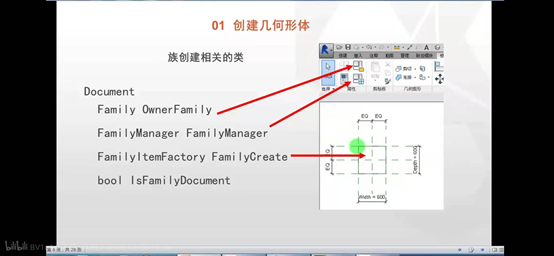

FamilyItemFactory
几何图元的可见性管理
FamilyElementVisibility
