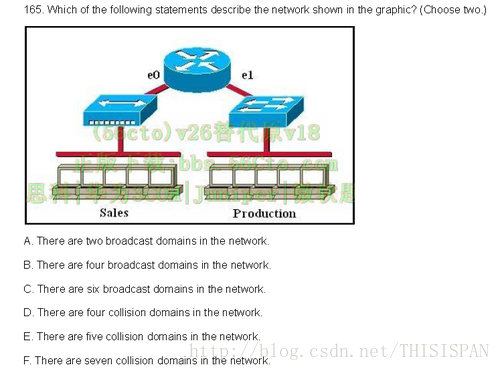

该图中有几个冲突域几个广播域？

解答：

1、两个广播域，七个冲突域。
       这样的：集线器属于物理层，所有接口同属于一个冲突域、一个广播域；交换机属于数据链路层，每个接口是一个单独的冲突域，非VLAN型交换机的所有端口属于同一个广播域，若是VLAN型交换机，每个VLAN是一个广播域；路由器属于网络层，每个端口是一个单独的冲突域，也是一个单独的广播域。
       这个题中，左边是一个集线器，是一个冲突域，一个广播域；路由器右边是一个广播域，并且根据图中可知，交换机只连接了一个部门，所以是只有一个VLAN，交换机有5个端口连接production部门，一个端口连接路由器，因为交换机每个端口就是一个冲突域，所以路由器右边有6个冲突域。
       综上，有2个广播域，7个冲突域。

2、

2广播，7冲突啊！路由分广播，交换分冲突，HUB所有都在一冲突中

3、

hub  只有一个冲突域和一个广播域
switch 一个端口一个冲突域  但只有一个广播域
router 冲突域和广播域都是一个端口一个
所以 是两个广播域   七个冲突域

4、

       一个HUB就相当于交换机的一个端口，所以HUB是一台机器一个冲突域，交换机则是一个端口一个冲突域，交换机是隔离冲突域的。
       交换机是一个台机器一个广播域（划分VLAN这里不考虑），路由器则是一个路由器的接口一个广播域，路由器是隔离广播域的。
5、

路过学习，我认为交换机有几条线就有几个冲突域，hub无论有几条都是一个冲突域
