部署搭建DNS服务器

域名服务器
- DNS域名解析流程
- 域名类型
DNS主服务器搭建
- 正向解析配置
- - 配置正向区域数据文件
  - DNS服务器测试
- 反向解析配置
- - 配置反向区域数据文件
  - DNS服务器测试
DNS从服务器搭建
- 正向反向解析配置
- DNS服务器测试

域名服务器

DNS（Domain Name Server，域名服务器）是进行域名(domain name)和与之相对应的IP地址 (IP address)转换的服务器。
DNS中保存了一张域名(domain name)和与之相对应的IP地址 (IP address)的表，以解析消息的域名。
域名是Internet上某一台计算机或计算机组的名称，用于在数据传输时标识计算机的电子方位（有时也指地理位置）。
域名是由一串用点分隔的名字组成的，通常包含组织名，而且始终包括两到三个字母的后缀，以指明组织的类型或该域所在的国家或地区。

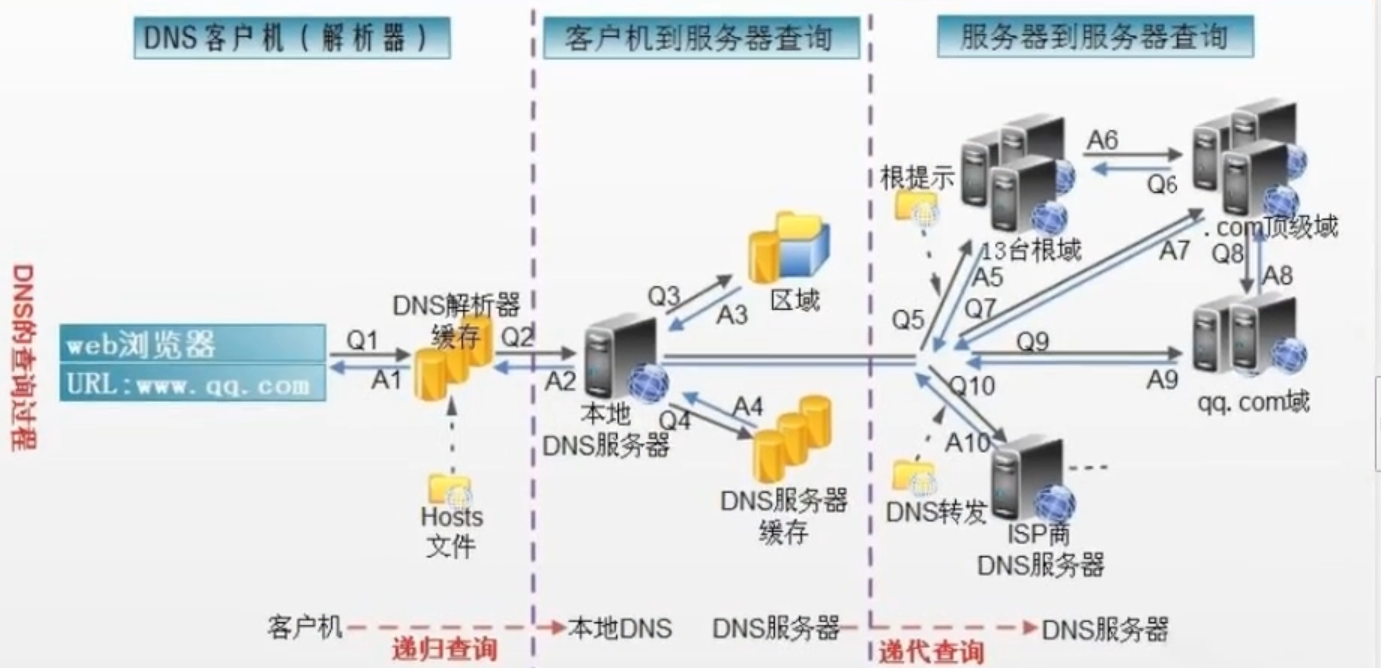

DNS域名解析流程

在这里插入图片描述

互联网上的每一台电脑都被分配一个IP地址，数据的传输实际上是在不同IP地址之间进行的。包括我们在家上网时使用的电脑，在连上网以后也被分配一个IP地址，这个IP地址绝大部分情况下是动态的。也就是说你关掉调制解调器，再重新打开上网，你的上网接入商会随机分配一个新的IP地址。
网站服务器本质上也是一台连上网的电脑，只不过配置上更适合作为服务器，并且放在数据中心，保持低温，低尘环境，同时有安全保卫。这些服务器使用固定IP地址连入互联网。
一个域名解析到某一台服务器上，并且把网页文件放到这台服务器上，用户的电脑才知道去哪一台服务器获取这个域名的网页信息。这是通过域名服务器来实现的。
域名服务器DNS是英文Domain Name Server的缩写。每一个域名都至少要有两个DNS服务器，这样如果其中一个DNS服务器出现问题，另外一个也可以返回关于这个域名的数据。DNS服务器也可以有两个以上，但所有这些DNS服务器上的DNS记录都应该是相同的。
在DNS服务器中保留有该域名的DNS记录，比如A记录，MX记录。A记录是用来指定主机名（或域名）对应的IP地址。MX记录用来解析域名的邮件服务器。在很多情况下。
当一个浏览者在浏览器地址框中打入某一个域名，或者从其他网站点击了链接来到了这个域名，浏览器向这个用户的上网接入商发出域名请求，接入商的DNS服务器要查询域名数据库，看这个域名的DNS服务器是什么。然后到DNS服务器中抓取DNS记录，也就是获取这个域名指向哪一个IP地址。
在获得这个IP信息后，接入商的服务器就去这个IP地址所对应的服务器上抓取网页内容，然后传输给发出请求的浏览器。

域名类型

一是国际域名（international top-level domain-names，简称iTDs），也叫国际顶级域名。这也是使用最早也最广泛的域名。例如表示工商企业的 .com .top，表示网络提供商的.net，表示非盈利组织的.org等。
二是国内域名，又称为国内顶级域名（national top-level domainnames，简称nTLDs），即按照国家的不同分配不同后缀，这些域名即为该国的国内顶级域名。200多个国家和地区都按照ISO3166国家代码分配了顶级域名，例如中国是cn，美国是us，日本是jp等。

实验目的

搭建DNS高速缓存服务器
提供域名解析服务

# 实验环境
CentOS Linux release 7.5.1804 (Core)
# Linux主机作为DNS服务器, ip地址：192.168.100.20

DNS主服务器搭建

# 安装BIND,伯克利internet域名服务yum clean all              # 清除yum源的缓存
yum repolist               # 重载yum源
yum list | grep '^bind\.'  # 查询yum仓库是否有bind安装包
yum install bind* -y       # 安装bind服务# BIND 服务器端程序
主要执行程序：/usr/sbin/named
默认监听端口：53
主配置文件 /etc/named.conf
保存 DNS 解析记录的数据文件位于 /var/named/

# 配置主配置文件 /etc/named.confcp /etc/named.conf /etc/named.conf.backup       # 主配置文件备份
vim /etc/named.conf
options {                                       # 全局配置listen-on port 53 { 192.168.100.20; };  # 监听53号端口，ip地址使用提供服务的本地IP，也可以设置any表示所有listen-on-v6 port 53 { ::1; };                          #ipv6 如果不使用可以注释或删除directory       "/var/named";                           #区域数据文件的默认存放位置 dump-file       "/var/named/data/cache_dump.db";        #域名缓存数据库文件的位置statistics-file "/var/named/data/named_stats.txt";      #状态统计文件的位置memstatistics-file "/var/name/data/named_mem_stats.txt";#内存统计文件的位置allow-query     { any; };           #允许使用本解析服务的网段，可以使用any允许所有zone "." IN {                               #正向解析“.”根区域type hint;                          #类型为根区域file "named.ca";              #区域数据文件为named.ca，记录13台根域服务器的域名和IP地址等信息
};
include "/etc/named.rfc1912.zones";  #包含区域配置文件里的所有配置

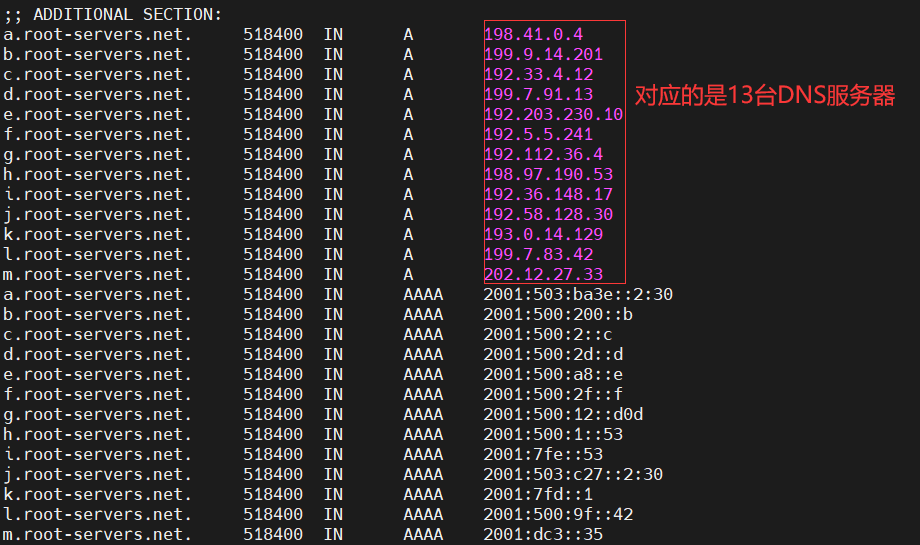

include "/etc/named.root.key";# 查看A记录映射关系表
cat /var/named/named.ca

在这里插入图片描述

# 修改区域配置文件,添加正向解析配置
vim /etc/named.rfc1912.zones# 文件有模板 可以复制粘贴后进行修改

正向解析配置

# 在文件中添加如下几行
zone "pakho.com" IN {         # 正向解析为“pakho.com”type master;          # 类型：主缓存 masterfile "pakho.zone"     # 指定区域数据文件为pakho.zone
};

配置正向区域数据文件

# 复制主配置文件
cp -p /var/named/named.empty  /var/named/pakho.zone
# 保留源文件的权限和属主的属性复制

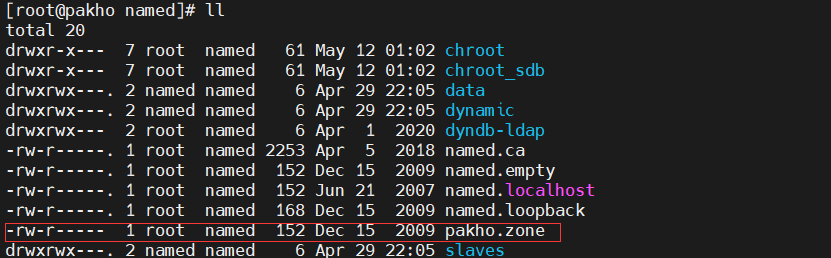

# 检查是否复制完成 拷贝文件是否具有属主属性

在这里插入图片描述

# 配置正向区域数据文件
vim /var/named/pakho.zone           #进入配置文件
$TTL 3H                             #有效解析记录的生成周期
@       IN SOA  pakho.com. admin.pakho.com. (#@表示当前的DNS区域名表示这个域名  SOA表示授权信息开启 后面表示邮件地址因为@有特殊含义 所以使用.代替   0       ; serial   #更新序列号，可以是10以内的整数1D      ; refresh  #刷新时间，重新下载地址数据的间隔1H      ; retry    #重试延迟，下载失败后的重试延迟1W      ; expire   #失效时间，超过该时间仍无法下载则放弃3H )    ; minimum  #无效解析记录的生存周期@       IN      NS      ns1.pakho.com. #记录当前区域DNS服务器的名称IN      MX 10   ns1.pakho.com. #MX为邮件服务器 10表示优先级 数字越大优先级越低
ns1     IN      A       192.168.100.20 #记录正向解析域名对应的IP，即将域名与IP绑捆
ftp     IN      A       192.168.100.20
sam     IN      A       192.168.100.20#"@"这里是一个变量，表示当前DNS区域
#SOA标记用于同步主从服务器的区域数据，如更新序列号相同则不会更新
#“pakho.com.”此为完全合格域名（FQDN），后面有个“.”不能漏掉
#“admin.pakho.com.”表示管理员邮箱，这里的@是变量，所以用“.”代替

hostnamectl set-hostname ns1.pakho.com. # 修改主机名 更改主机名后重新登录

在这里插入图片描述
常见域名解析类型：

A地址（Address）：记录正向解析条目，域名指向IPV4地址
AAAA：域名指向IPV6地址
NS域名服务器（Name Server）：记录当前区域的DNS服务器的主机地址
MX邮件交换（Mail Exchange）：记录当前区域的邮件服务器的主机地址，数字10表示（当有多个MX记录时）选择邮件服务器的优先级，数字越大优先级越低
CNAME别名（Canonical Name）：记录某一个正向解析条目的其他名称
SRV：记录特定服务的服务器
TXT：文本长度512 通常做反垃圾邮件
CAA：CA证书颁发机构授权校验

# 配置文件语法检查工具
named-checkconf -z /etc/named.conf# 仅检查语法不检查逻辑关系
# 当显示的全为0时表示没有语法错误

在这里插入图片描述

# 启动DNS服务器服务,关闭防火墙
rpm -ql bind                                    # 查看一下BIND服务名称
systemctl start named && systemctl enable named # 启动服务 设置为开机自启动
systemctl stop firewalld                        # 关闭防火墙# 此时查看端口发现53号端口正在监听

在这里插入图片描述

DNS服务器测试

windows10测试

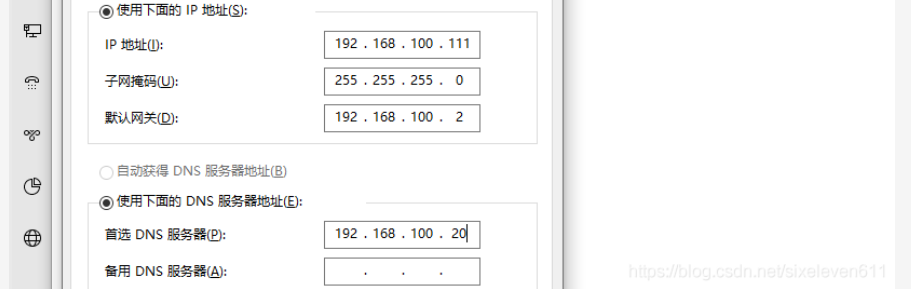

如下配置网络网关为虚拟机网关 DNS服务器为Linux服务器

在这里插入图片描述

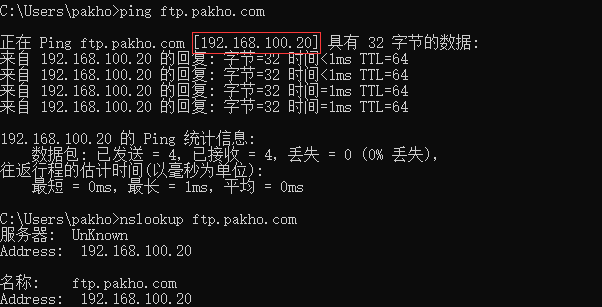

解析成功

在这里插入图片描述

Linux测试

# 使用一台全新的Linux作为测试机
vim /etc/sysconfig/network-scripts/ifcfg-ens32  #进入网卡配置
DNS1="192.168.100.20" #将DNS服务器修改为192.168.100.20 对应我们搭建的DNS服务器# 中间省略部分配置

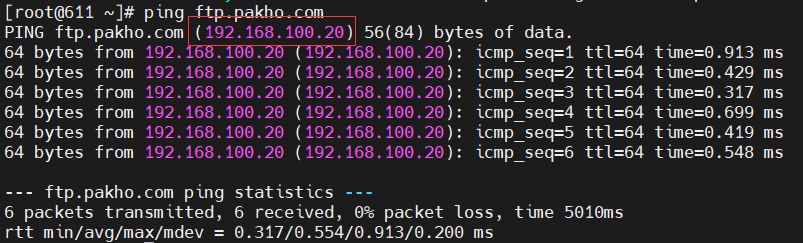

ifdown ens32;ifup ens32   #重启网卡# ping一个A记录存在的地址
# 返回是192.168.100.20 表示本地DNS进行的解析

在这里插入图片描述
工作原理：

查找本地hosts文件
没有的话找dns服务器，dns先查找本地缓存，有的话返回
没有的话查找根域，做迭代递归查询

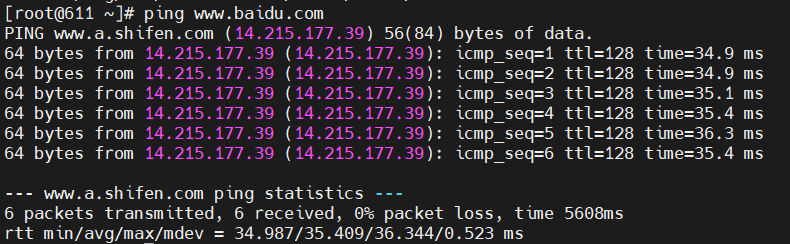

ping 一个A记录不存在的地址

在这里插入图片描述

使用nslookup进行测试

# 测试服务器安装nslookup
[yum clean all             # 防止出现乱码先清空yum缓存
yum repolist               # 刷新yum仓库
yum install bind-utils -y  # 下载nslookup

通过nslookup解析

# 测试一：解析本地缓存不存在的地址
nslookup www.baidu.com
Server:         192.168.100.20      #DNS服务器
Address:        192.168.100.20#53   #地址加端口号Non-authoritative answer:           #发现本地没有这个地址于是解析到了公网
www.baidu.com   canonical name = www.a.shifen.com.
Name:   www.a.shifen.com
Address: 14.215.177.39
Name:   www.a.shifen.com
Address: 14.215.177.38

# 测试二：解析本地缓存存在的地址
nslookup ftp.pakho.com
Server:         192.168.100.20
Address:        192.168.100.20#53Name:   ftp.pakho.com         #发现本地缓存存在这个地址于是解析到了本地
Address: 192.168.100.20

反向解析配置

基于刚才的配置进行反向解析配置

# 修改区域配置文件,添加反向解析配置
vim /etc/named.rfc1912.zones                  #进入配置文件
zone "100.168.192.in-addr.arpa" IN {          #添加反向解析配置type master;file "pakho.com.arpa";                #区域配置文件为pakho.com.arpa
};

配置反向区域数据文件

# 复制主配置文件
cp -p /var/named/named.localhost  /var/named/pakho.com.arpa
# 保留源文件的权限和属主的属性复制

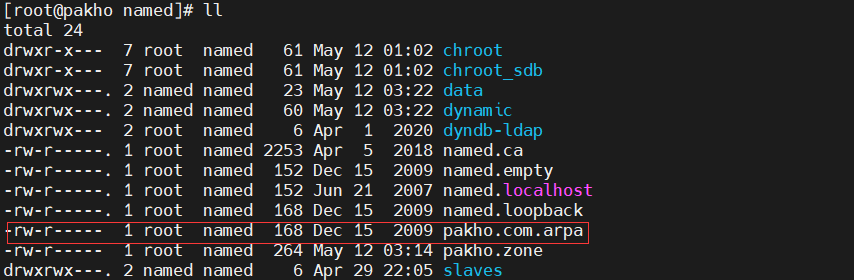

# 检查是否复制完成 拷贝文件是否具有属主属性

在这里插入图片描述

# 配置反向区域数据文件
vim /var/named/pakho.com.arpa  #进入配置文件
$TTL 1D
@       IN SOA  pakho.com. admin.pakho.com. (0       ; serial     #更新序列号，可以是10以内的整数1D      ; refresh    #刷新时间，重新下载地址数据的间隔1H      ; retry      #重试延迟，下载失败后的重试延迟1W      ; expire     #失效时间，超过该时间仍无法下载则放弃3H )    ; minimum    #无效解析记录的生存周期IN      NS      ns1.pakho.com.
20      IN      PTR     ns1.pakho.com.
20      IN      PTR     ftp.pakho.com.
20      IN      PTR     sam.pakho.com.  #前面的数字需要改成你该服务器网段最后的IP地址#我的是192.168.100.20 就改成了20systemctl restart  named  #重启服务

DNS服务器测试

验证

windows10验证

在这里插入图片描述

# Linux验证
nslookup 192.168.100.20   #使用nslookup验证 反向解析成功
20.100.168.192.in-addr.arpa     name = sam.pakho.com.
20.100.168.192.in-addr.arpa     name = ns1.pakho.com.
20.100.168.192.in-addr.arpa     name = ftp.pakho.com.

DNS从服务器搭建

准备工作

开启另一台服务器
IP地址配置和主服务器同一网段

yum install bind* -y

配置主配置文件

主配置文件 /etc/named.conf
添加标红一行对应的是从服务器的IP地址

在这里插入图片描述

# 从服务器的主配置cp /etc/named.conf /etc/named.conf.backup       # 主配置文件备份
vim /etc/named.conf                             # 进入主配置文件
options {listen-on port 53 { 192.168.100.21; };  # 设置监听端口listen-on-v6 port 53 { ::1; };directory       "/var/named";dump-file       "/var/named/data/cache_dump.db";statistics-file "/var/named/data/named_stats.txt";memstatistics-file "/var/named/data/named_mem_stats.txt";recursing-file  "/var/named/data/named.recursing";secroots-file   "/var/named/data/named.secroots";allow-query     { any; };               # 所有者可访问，这里可以是网段也可以是IP

正向反向解析配置

# 修改区域配置文件,添加正&反向解析配置vim /etc/named.rfc1912.zones #进入配置文件
zone "pakho.com" IN {                      #正向解析文件type slave;                        #类型为slave  file "slaves/pakho.zone";masters {192.168.100.20;};          #定义一个masters 为主服务器的ip地址
};
zone "100.168.192.in-addr.arpa" IN {       #反向解析文件type slave;						   #类型为slavefile "slaves/pakho.com.arpa";masters {192.168.100.20;};          #定义一个masters 为主服务器的ip地址
};

# 配置网络
# 开启一台虚拟机进入网卡配置
vim /etc/sysconfig/network-scripts/ifcfg-ens32  #配置网卡
TYPE="Ethernet"
PROXY_METHOD="none"
BROWSER_ONLY="no"
BOOTPROTO="static"
DEFROUTE="yes"
IPV4_FAILURE_FATAL="no"
IPV6INIT="yes"
IPV6_AUTOCONF="yes"
IPV6_DEFROUTE="yes"
IPV6_FAILURE_FATAL="no"
IPV6_ADDR_GEN_MODE="stable-privacy"
NAME="ens32"
UUID="6b9e423d-c32d-4074-8b6f-f6c4e47a6f9b"
DEVICE="ens32"
ONBOOT="yes"
IPADDR="192.168.100.10"
PREFIX="24"
GATEWAY="192.168.100.2"
IPV6_PRIVACY="no"
DNS1="192.168.100.21"                           # 将DNS设置为从服务器地址 systemctl restart network   # 重启网络systemctl restart named     # 重启DNS服务

DNS服务器测试

通过nslookup解析测试

回到客户端测试

# 测试一：解析本地缓存不存在的地址
nslookup www.baidu.com
Server:         192.168.100.21
Address:        192.168.100.21#53Non-authoritative answer:
www.baidu.com   canonical name = www.a.shifen.com.
Name:   www.a.shifen.com
Address: 14.215.177.38
Name:   www.a.shifen.com
Address: 14.215.177.39

# 测试二：解析本地缓存存在的地址
nslookup ftp.pakho.com
Server:         192.168.100.21
Address:        192.168.100.21#53     #本地服务器为192.168.100.21端口为53Name:   ftp.pakho.com
Address: 192.168.100.20               #解析到主服务器成功

# 测试三：从服务器反向解析
nslookup 192.168.100.20   #从服务器反向解析成功
20.100.168.192.in-addr.arpa     name = ns1.pakho.com.
20.100.168.192.in-addr.arpa     name = sam.pakho.com.
20.100.168.192.in-addr.arpa     name = ftp.pakho.com.
