| 用例图关系 |
泛化（Generalization）
包含（Include）
扩展（extend）
下面给大家分别通过举例来介绍一下这三种关系的概念和用法
| 概念和用法 |
概念
（1）泛化关系（带空心三角的实线表示）：是一种继承关系，子用例是父用例的一种特殊形式，它继承了父用例的所有结构、行为、关系。其中三角箭头指向父用例。
举例
概念
（2）包含关系：基本用例的行为包含了另一个用例的行为，是比较特殊的依赖关系。
包含关系可以用于下面两种情况之中

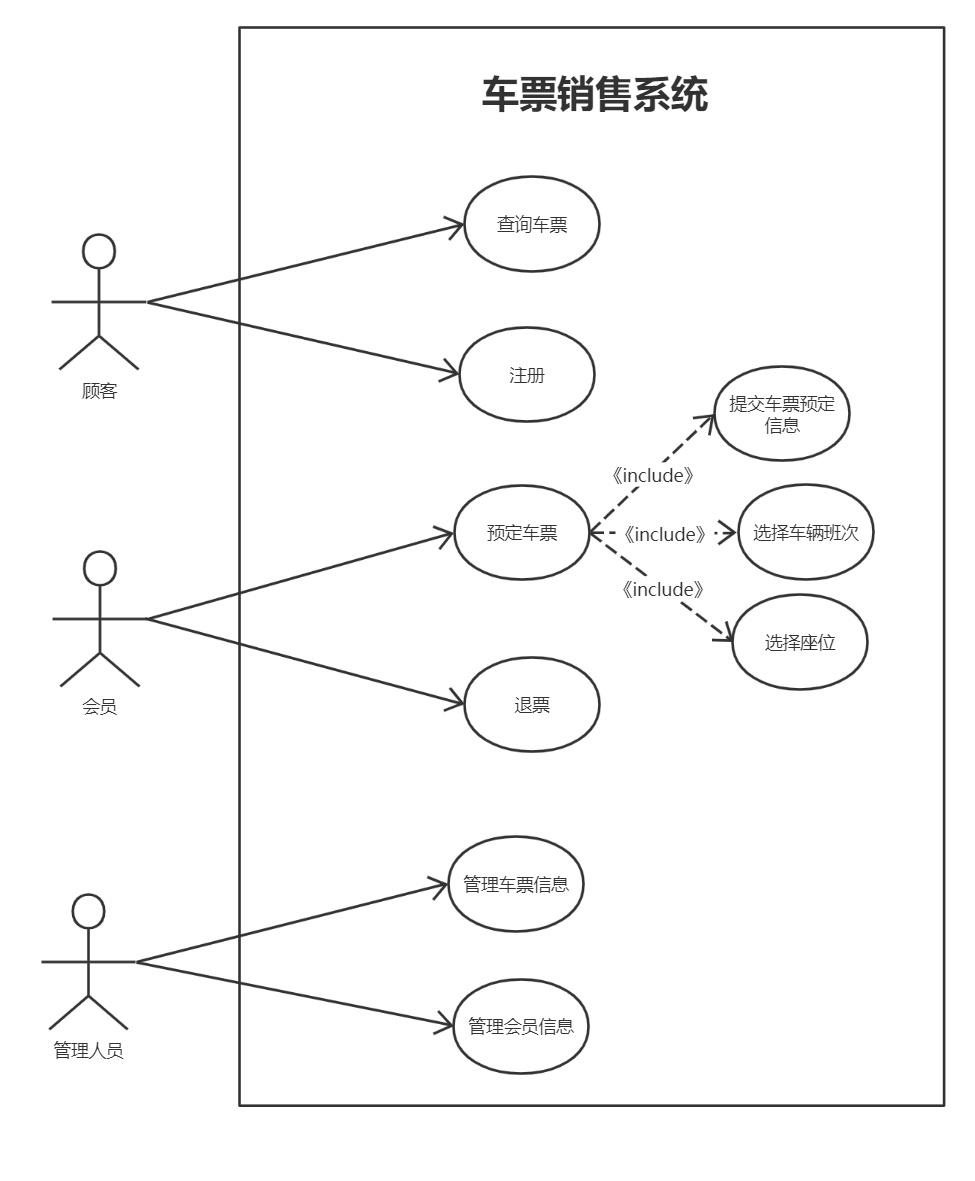

举例
A. 当可以从两个或两个以上的用例中提取公共行为时，应该使用包含关系。其中提取出来的公共用例成为抽象用例，而把原始用例变成基本用例或基础用例。箭头指向抽象用例。
说明：阅读者在读书和借书的时候，都要登记记录，他们有登记记录这一共同的行为，所以把它提取出来作为一种抽象用例，借书和还书这两个基本用例中包含了登记记录这一抽象用例。
B.一个用例的功能太多时，可以使用包含关系建立若干个更小的用例。
说明：一般用户有很多功能，其中包括各种信息的查看，这时可以建立一个查询信息这一个用例，然后下面在包含查看余额、查看上机记录、查看充值记录这三个小用例。
（3）扩展关系：扩展用例在扩展点上增加新的维护和含义。扩展用例为基用例添加新的行为，箭头指向基本用例。
举例
说明：在机房收费系统当中，操作员在进行信息查询的时候，需要将查询到的信息导出为excel表格，这个导出excel用例相对于信息查询用例来说就是一个扩展用例
| 何时使用，如何区分？ |
什么时候使用包含关系
A.当两个或两个以上的用例包含大量的一致行为的时候，可以抽象出一个抽象用例
B.当用例数量太多或过于复杂的时候，可以使用抽象用例包含一些小用例
什么时候使用扩展关系
基本动作在一个用例中，如果这个基本用例还有其他动作，但需要在一定条件下才执行，可以将它放在扩展用例中
