stm32学习心得

` 提示：写博客纯属第一次练手，不足之处希望多提建议

文章目录

stm32学习心得
前言
一、什么是串口
二、观察现象
- 在我们波特率不同的情况下我们会发现乱码
- - ch340短接
  - 波特率不同情况下
  - 波特率相同情况下
stm32代码
总结

前言

我们前面写了stm32对led灯跟按键的例程，有些东西不再累赘陈述，这期我们说说串口的使用

一、什么是串口

------串口，原名叫做串行接口（Serial Interface）。串行口不同于并行口之处在于它的数据和控制信息是一位接一位地传送出去的。虽然这样速度会慢一些，但传送距离较并行口更长，因此若要进行较长距离的通信时，应使用串行口。而串口有很多种USART、UART、TTL、RS232、RS422、RS485都遵循类似的通信时序协议，因此都被通称为串口，而这时是电气上的，而对于硬件上的就很多了，DB9接口，DB25接口都有。
------而我们这里讲的是USART,因为小编在应用过程中发现TTL、RS232、RS422、RS485这些只要加一个电平转换芯片就行，例如TTL的ch340,cp2012，485的sp485或者max485,所以基本就是电平芯片的问题对吧
------而USART分为3部分，收发器（tx、rx）、同波特率（一秒内能传输的比特位）、共地（电信号的回路），一般如果双方都有供电，那就vcc就不接，因为能避免模块的短路以及反灌，小编的说法好像跟别人有点不同建议都去了解了解，因为有机会在汽车、无人车或者高精度定位行业的话，不少惯导跟GNSS或者其他模块都会用到这些所谓串口

二、观察现象

在我们波特率不同的情况下我们会发现乱码

cg340短接

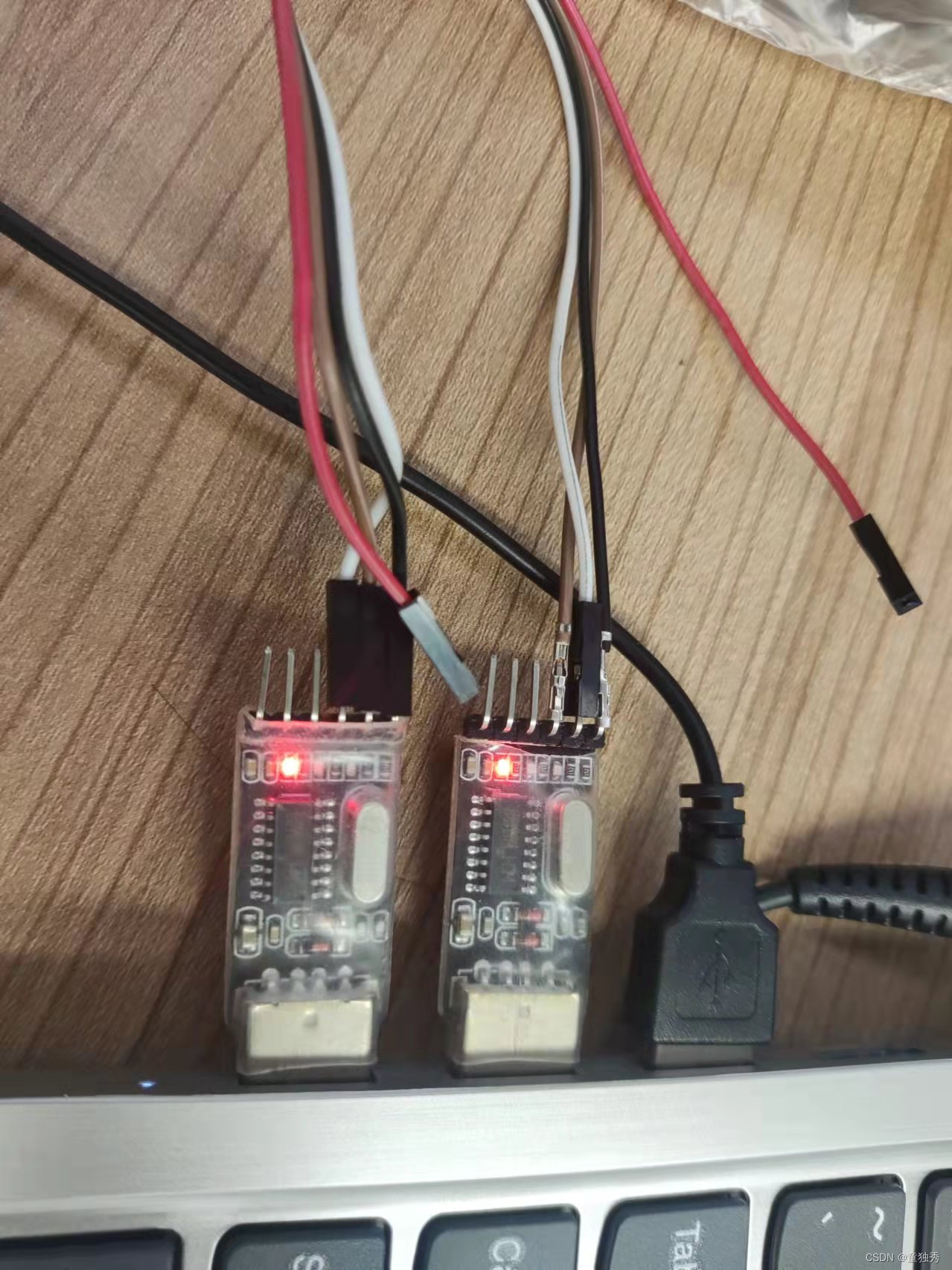

ch340短接

在这里插入图片描述

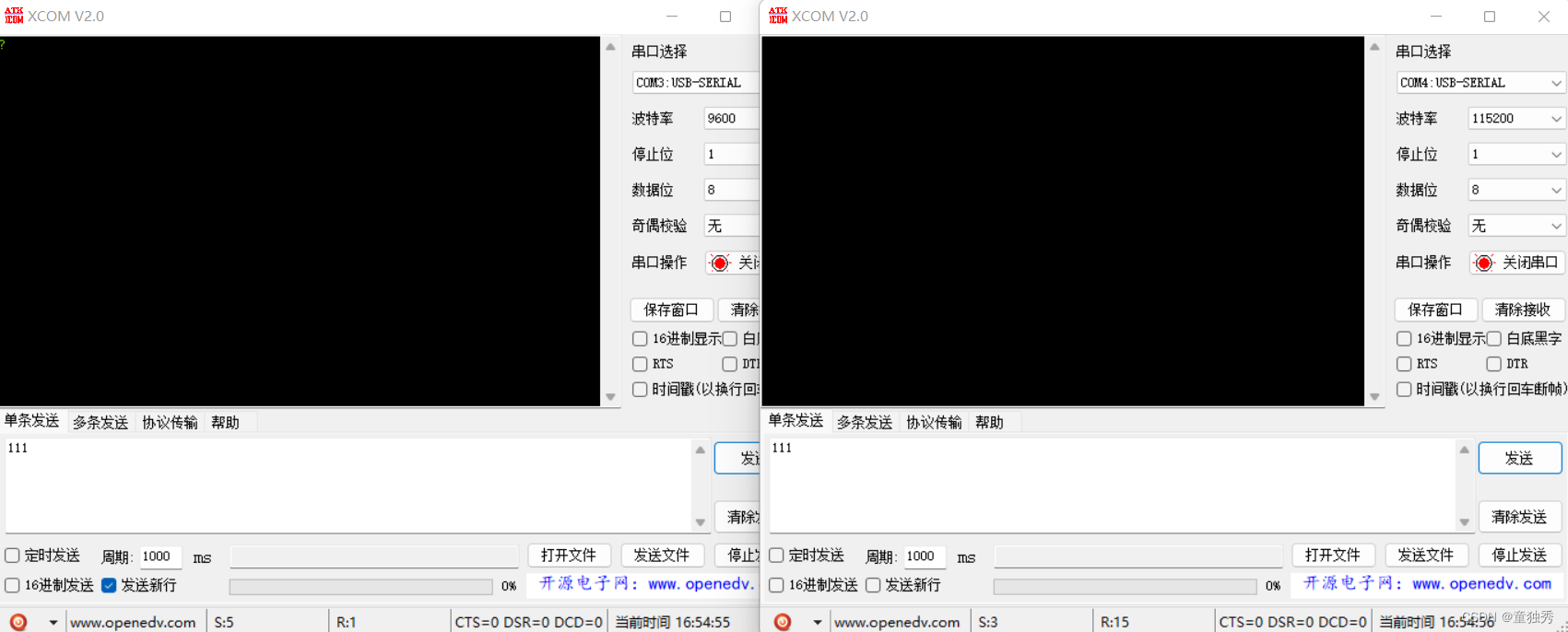

波特率不同情况下

在这里插入图片描述

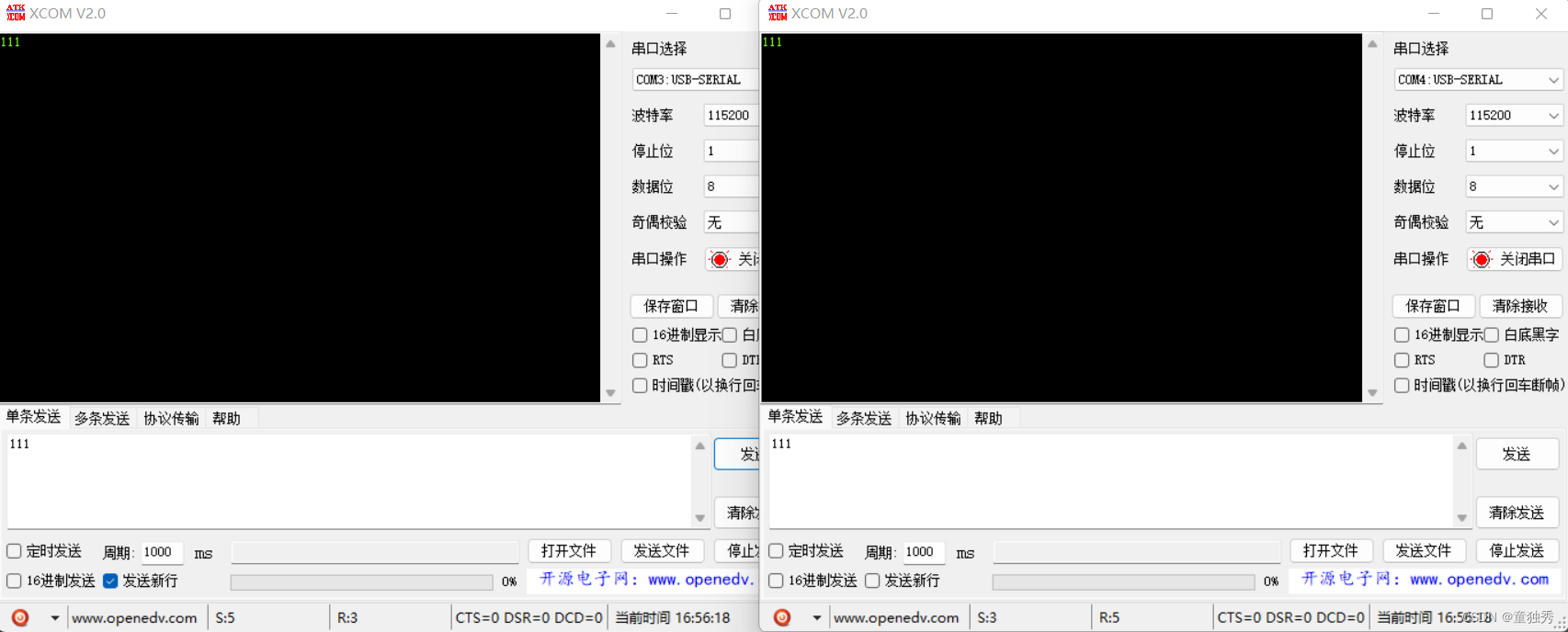

波特率相同情况下

stm32代码

//假如参数是72  115200   pa9  pa10
void uart_init(u32 pclk2,u32 bound)

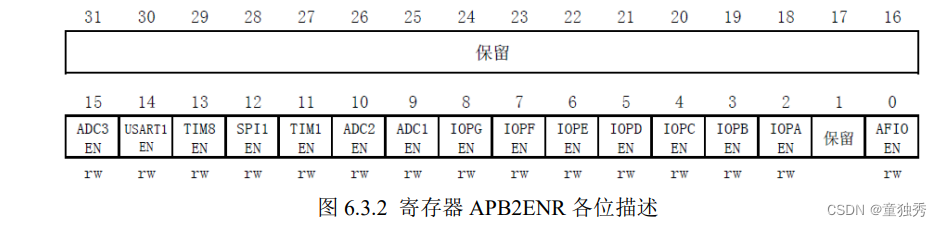

{  	 float temp;u16 mantissa;u16 fraction;	   temp=(float)(pclk2*1000000)/(bound*16);//得到USARTDIV   39.0625mantissa=temp;				 //得到整数部分--------     39fraction=(temp-mantissa)*16; //得到小数部分	            1            mantissa<<=4;mantissa+=fraction; RCC->APB2ENR|=1<<2;   //使能PORTA口时钟  RCC->APB2ENR|=1<<14;  //使能串口时钟 GPIOA->CRH&=0XFFFFF00F;//IO状态设置GPIOA->CRH|=0X000008B0;//IO状态设置 RCC->APB2RSTR|=1<<14;   //复位串口1RCC->APB2RSTR&=~(1<<14);//停止复位	   	   //波特率设置USART1->BRR=mantissa; // 波特率设置	 USART1->CR1|=0X200C;  //1位停止,无校验位.
#if EN_USART1_RX		  //如果使能了接收//使能接收中断 USART1->CR1|=1<<5;    //接收缓冲区非空中断使能	    	MY_NVIC_Init(3,3,USART1_IRQn,2);//组2，最低优先级
#endif
}
