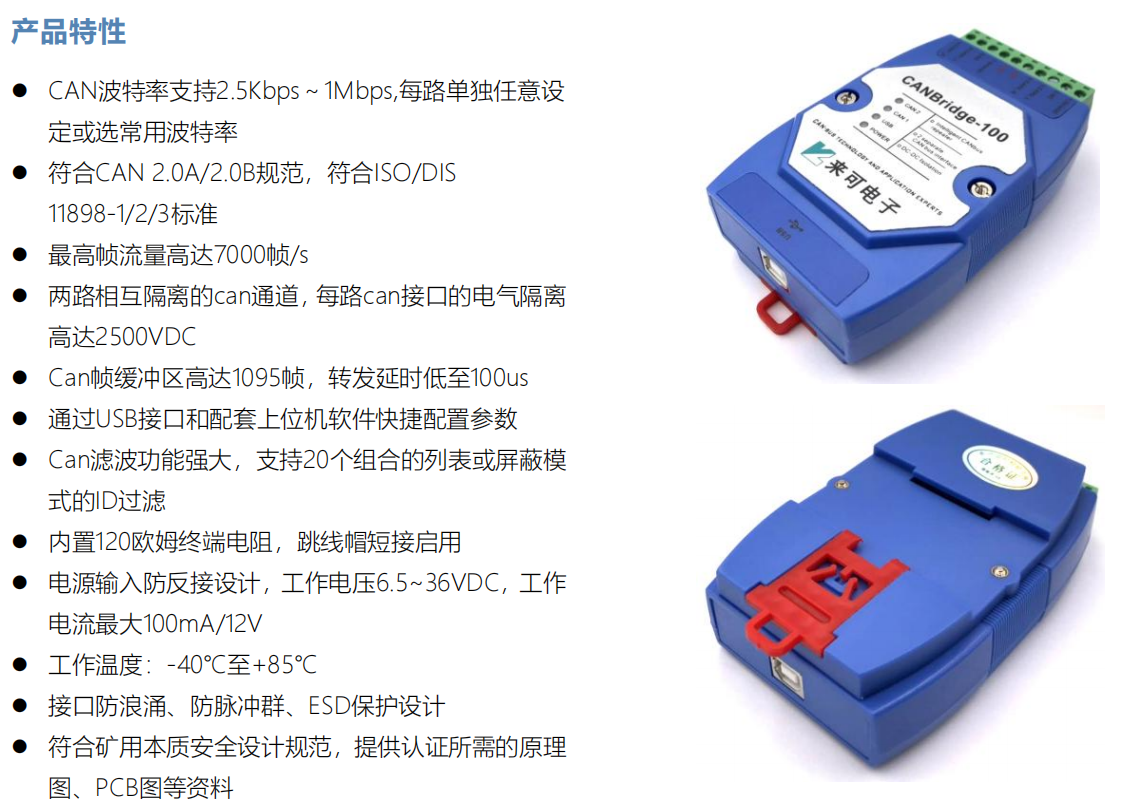

概述
CANbridge 系列本质安全型智能 can 总线隔离中继器具有两路相互隔离的 can 通道，每个 can 接口采用金升阳电源模块和信号隔离芯片实现 2500VDC 电气隔离，电源输入防反设计，支持 DC6.5~36V 输入；具有优秀的 EMC性能，可靠性测试项目：ESD 接触放电 8KV、浪涌±1KV、脉冲群± 2KV ， 工 业 四 级 ， 符 合 CE-EMC 、IEC/EN61000-4-2/4/5 标准；符合矿用本质安全设计规范，可提供认证所需的原理图、PCB 等资料。
CANbridge 系列 Can 总线隔离中继器同时具有隔离和中继功能，能实现隔离干扰、不同速率的 can 网络互联、延长通信距离、ID 过滤降低总线负荷、can 网络中继扩容等功能。

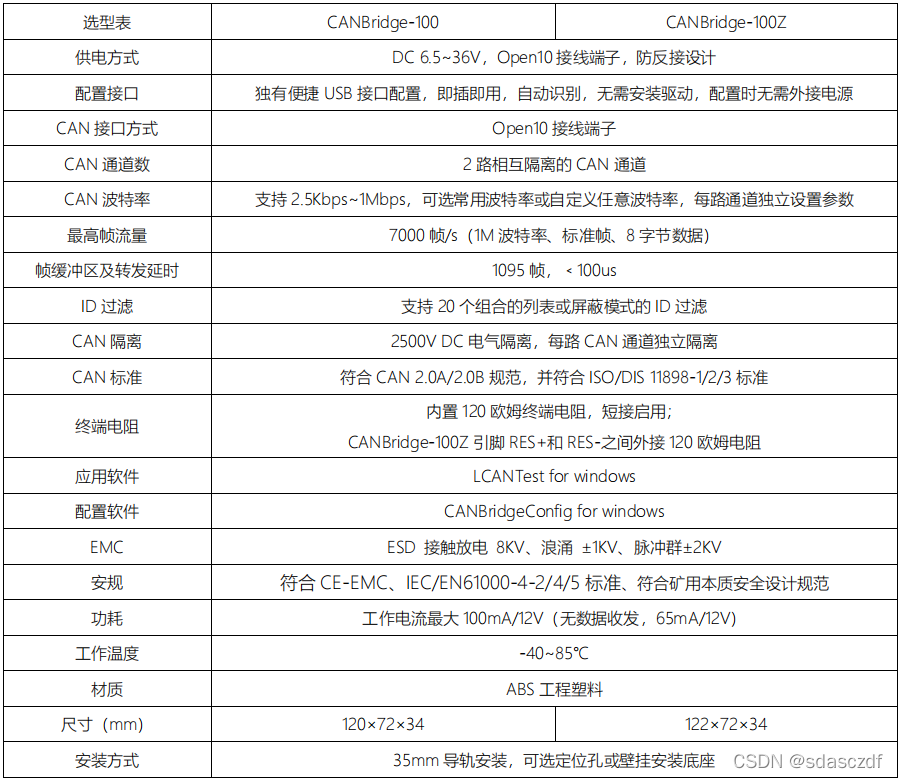

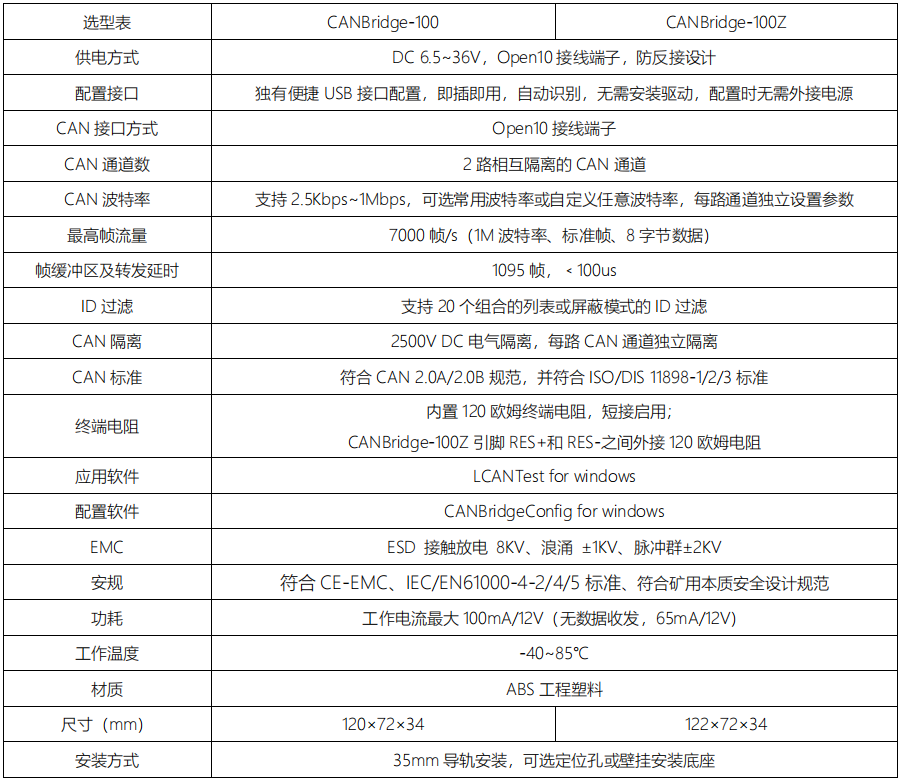

产品选型
CANbridge系列本安型智能can总线隔离中继器按照引脚序号定义区别分为CANBridge-100和CANBridge-100Z两种。

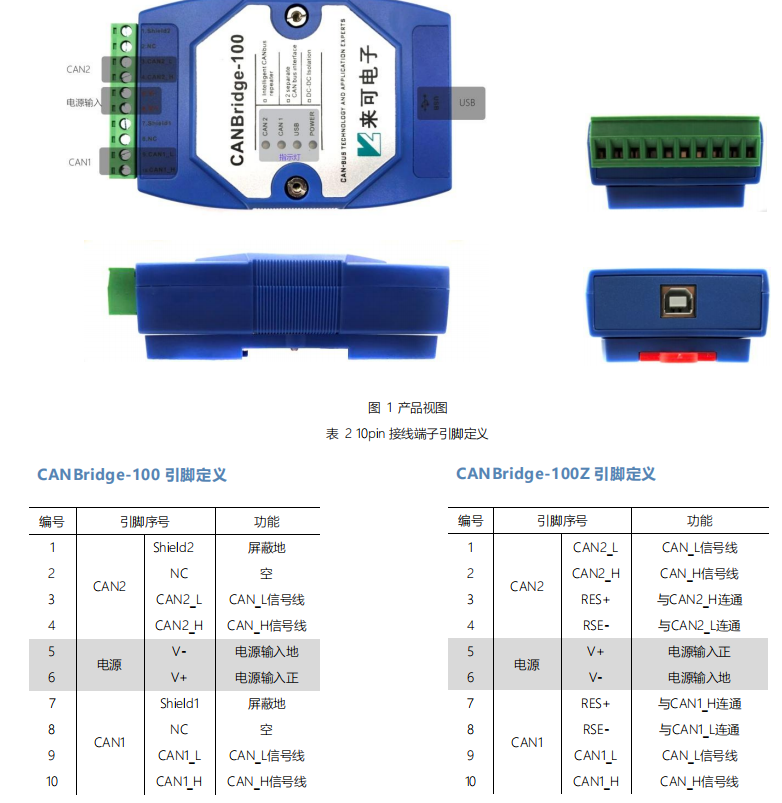

接口、指示灯和终端电阻
内置120欧姆终端电阻，CANBridge-100开盖设置跳线帽启用或关闭120欧姆终端电阻，CANBridge-100Z开盖设置跳线帽或者在RES+、RES-之间外接120欧电阻。

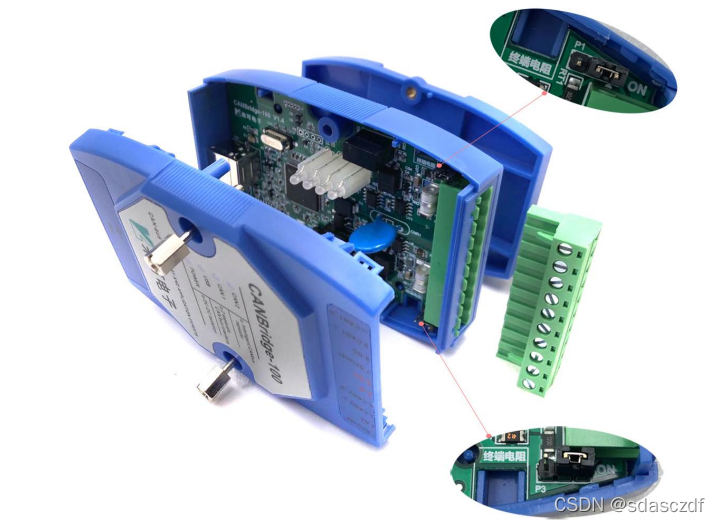

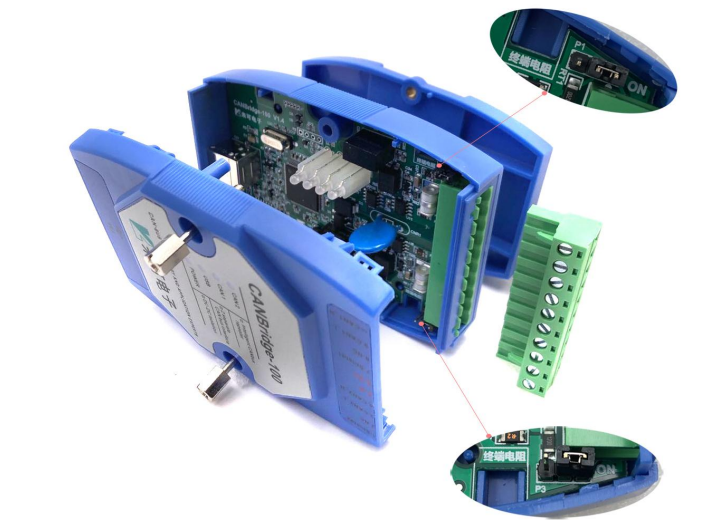

如下图所示，开盖将跳线帽短接靠近ON标识一端的两根排针，则启用内置的120欧姆终端电阻；不启用时，可以将跳线帽安在远离ON标识一端的两根排针上。图中，上面的终端电阻对应CAN1通道，下面的终端电阻对应CAN2通道。
典型应用
来可电子智能CAN隔离中继器具有2路can总线接口，能实现can-bus网络的中继功能，能将不同速率的Can网络 之间的数据存储转发。
1) 使用该系列产品可实现网络中继扩容，达到增加节点数目和延长通讯距离等作用；
2) 可独立任意设置每个can通道的通讯波特率，实现不同通信波特率的can网络互连；
3) 具有强大的抗干扰能力，可以隔离干扰，从而避免“干扰”影响到整个CAN网络；
4) 强大的ID过滤功能，可以有选择性的转发数据，大大降低通道的总线负荷，提高了数据隔离性。
