注意：不包含其他ANSYS基本操作流程！！！

这里不过多的讲UDF语法，有许多视频已经将UDF讲的非常透彻，这里只是快速入门的教程。
注： ANSYS 2020 版本除适应中文外，很多地方已经不需要再使用UDF了！

1：UDF的编写：

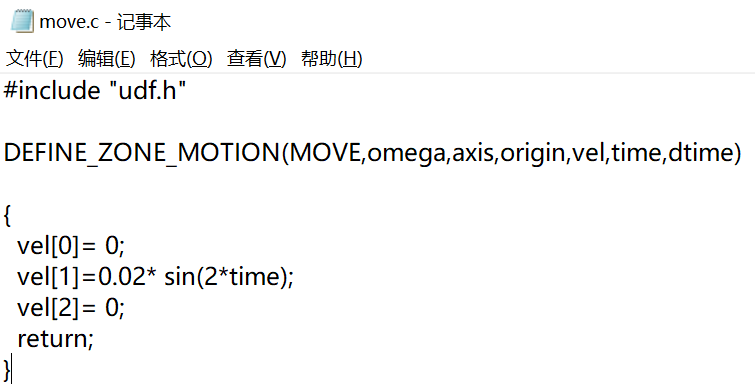

没有C的可以直接使用 win系统自带的 ‘“记事本’ 来进行编写：

编写语言如下所示：

具体代码如下所示：

#include "udf.h"
DEFINE_ZONE_MOTION(MOVE,omega,axis,origin,vel,time,dtime)
{ vel[0]= 0;vel[1]=0.02* sin(2*time);vel[2]= 0; return;
}

DEFINE_ZONE_MOTION表示：该函数定义区域运动，zone move。

后面（）内的变量定义如下所述：
● MOVE为UDF中导入函数的名称！
● omega为角速度！
● axis为旋转轴！
● origin为原点！
● vel为平移速度！
● time为计算时的顺时时刻！
● dtime为时间步长！

vel[0]=0: 表示流体域x方向速度为0
vel[1]=0.02* sin(2time): 表示流体域y方向速度为：
0.02 sin(2time)，即速度函数为0.02sin(2*t) m/s。【注意安慰默认为 m/s，米每秒】

---

---

2：ANSYS中导入UDF函数：

● 这里略过模型建立、网格划分等步骤。直接进入FLUENT界面，

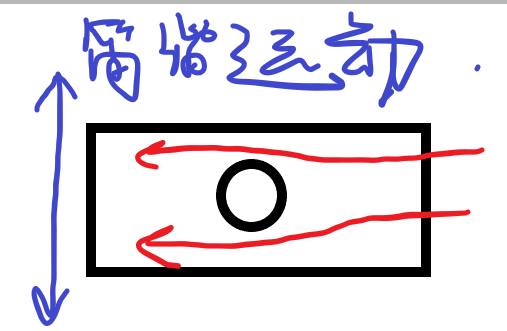

训练仿真模型如下所示：
内含圆柱障碍物的管道整体横向做简谐振动

2.1：首先打开Fluent，导入UDF文件。

首先打开 UDF函数导入模块：

再弹出的界面中，选中我们刚刚编写好的 udfc文件

点击ok，等他加载一段时间，如果报错的话，下面报告栏会有显示。

2.2：给流体域设定UDF的运动。

由于流体域为一整个，没有划分网格区域：

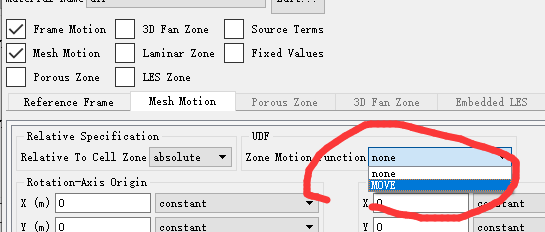

点击流体域后，再弹出的对话框中设置 MESH motion界面，由于我们编写的函数为ZONE MOTION，所以我们点击红色圈内的选项，选中move函数

设置完成！！！！！！！
