问题引出：由onServiceConnected()的IBinder类型说起

当service被远程调用时，我们常常使用aidl来定义一个接口给service和client来使用，这个其实就是使用Binder机制的IPC通信。当client bind Service成功之后，系统AM会调用回调函数onServiceConnected()将service的IBinder传递给client， client再通过调用aidl生成的asInterface()方法获得service的调用接口，此时一个bind过程结束了，我们在client端就可以远程调用的方法了。

我们先来看一下onServiceConnected()方法

public void onServiceConnected(ComponentName className, IBinder service) {mSecondaryService = ISecondary.Stub.asInterface(service);
}

aidl生成的asInterface()的定义

public static com.example.android.apis.app.ISecondary asInterface(android.os.IBinder obj)
{if ((obj==null)) {return null;}android.os.IInterface iin = (android.os.IInterface)obj.queryLocalInterface(DESCRIPTOR);if (((iin!=null)&&(iin instanceof com.example.android.apis.app.ISecondary))) {return ((com.example.android.apis.app.ISecondary)iin);}return new com.example.android.apis.app.ISecondary.Stub.Proxy(obj);
}

在asInterface()方法中会通过queryLocalInterface()来判断传入的IBinder对象是service本身的引用还是代理。

当asInterface的输入的IBinder为server的引用(Binder类型)时，则直接返回该引用，那么此时调用server的方法不为IPC通信，而是直接的函数调用；
当asInterface的输入的IBinder为server的代理(BinderProxy类型)时，则需要创建该server的代理并返回，此时调用server的方法为IPC通信。

那么asInterface()在实际情况下会被传入什么参数类型呢？要想回答这个问题，我们来看一下IBinder传递的流程。

IBinder传递时Driver Module的处理

IBinder作为参数在IPC通信中进行传递，可能会使某些人困惑，IBinder不就是IPC通信的媒介吗？怎么还会被作为参数来传递呢，这样理解就有点狭隘了，拿native层的IPC来说，client从SM(service manager)中获取service端的Interface，这个Interface同时也是IBinder类型，当C/S两端需要双工通信时，即所谓的Service端需要反过来调用Client端的方法时，就需要Client通过前述的那个Interface将Client端的IBinder传递给Service。

拿Java应用层的Service来说更是如此，如本文的这个命题，下面我们会分析，首先来介绍原理性的知识。

Binder IPC通信中，Binder是通信的媒介，Parcel是通信的内容。方法远程调用过程中，其参数都被打包成Parcel的形式来传递的。

IBinder对象也不例外，我们看一下Parcel类中的writeStrongBinder()(由于java层和native层的方法是相对应的，java层只是native的封装，因此我们只需要看native方法即可),

status_t Parcel::writeStrongBinder(const sp<IBinder>& val)
{return flatten_binder(ProcessState::self(), val, this);
}status_t flatten_binder(const sp<ProcessState>& proc,const sp<IBinder>& binder, Parcel* out)
{flat_binder_object obj;obj.flags = 0x7f | FLAT_BINDER_FLAG_ACCEPTS_FDS;if (binder != NULL) {IBinder *local = binder->localBinder();if (!local) {BpBinder *proxy = binder->remoteBinder();...const int32_t handle = proxy ? proxy->handle() : 0;obj.type = BINDER_TYPE_HANDLE;obj.handle = handle;obj.cookie = NULL;} else {obj.type = BINDER_TYPE_BINDER;obj.binder = local->getWeakRefs();obj.cookie = local;}} else {obj.type = BINDER_TYPE_BINDER;obj.binder = NULL;obj.cookie = NULL;}return finish_flatten_binder(binder, obj, out);
}

上面代码分下面2种情况：

如果传递的IBinder为service的本地 IBinder对象，那么该IBinder对象为BBinder类型的，因此上面的local不为NULL，故binder type为BINDER_TYPE_BINDER。
如果传递的IBinder对象代理IBinder对象，那么binder type则为BINDER_TYPE_HANDLE。

client端将方法调用参数打包成Parcel之后，会发送到内核的Binder模块，因此下面我们将分析一下内核的Binder模块的处理。

kernel/drivers/staging/android/Binder.c中的函数binder_transaction()

binder_transaction()
{...switch (fp->type) {case BINDER_TYPE_BINDER:case BINDER_TYPE_WEAK_BINDER: {struct binder_ref *ref;struct binder_node *node = binder_get_node(proc, fp->binder);...ref = binder_get_ref_for_node(target_proc, node);...if (fp->type == BINDER_TYPE_BINDER)fp->type = BINDER_TYPE_HANDLE;elsefp->type = BINDER_TYPE_WEAK_HANDLE;fp->handle = ref->desc;binder_inc_ref(ref, fp->type == BINDER_TYPE_HANDLE,&thread->todo);} break;case BINDER_TYPE_HANDLE:case BINDER_TYPE_WEAK_HANDLE: {struct binder_ref *ref = binder_get_ref(proc, fp->handle);...if (ref->node->proc == target_proc) {if (fp->type == BINDER_TYPE_HANDLE)fp->type = BINDER_TYPE_BINDER;elsefp->type = BINDER_TYPE_WEAK_BINDER;fp->binder = ref->node->ptr;fp->cookie = ref->node->cookie;...} else {struct binder_ref *new_ref;new_ref = binder_get_ref_for_node(target_proc, ref->node);...fp->handle = new_ref->desc;...}} break;...

上面代码也分为了2种不同的情况：

传来的IBinder类型为BINDER_TYPE_BINDER时，会将binder type值为BINDER_TYPE_HANDLE；
传来的IBinder类型为BINDER_TYPE_HANDLE时，会判断该IBinder的实体被定义的进程(也就是该IBinder代表的server被定义的进程)与目标进程(也即IBinder被传递的目标进程)是否相同，如果相同，则将该IBinder type转化为BINDER_TYPE_BINDER，同时使其变为IBinder本地对象的引用。

通过上述的处理，我们可以得出下面结论：

不同进程间传递的IBinder本地对象引用(BINDER_TYPE_BINDER类型)，在内核中均会被转化为代理(BINDER_TYPE_HANDLE类型，目前只是改变其类型，在IBinder接收方会根据其类型转化为代理)；
由于只有不同进程间传递才会将IBinder发送到Binder模块，所以IBinder在多级传递的过程中，有下面2种可能：

进程A-->进程B-->进程A
进程A-->进程B-->进程C

其对应的IBinder类型就是

BINDER_TYPE_BINDER->BINDER_TYPE_HANDLE->BINDER_TYPE_BINDER
BINDER_TYPE_BINDER->BINDER_TYPE_HANDLE->BINDER_TYPE_HANDLE

根据上述结论，我们就会明白：

Binder IPC通信过程
相同进程间的IBinder本地对象，如果不经过不同进程的传递，那么IBinder就不会传给内核的Binder模块，因此它一直是IBinder的本地对象；
如果在进程间传递，即使通过再多的进程间的传递，只要最后的目标是同一个进程的component，那么他得到的IBinder对象就是本地的对象。

在这里插入图片描述

理解了上面的这个模型，我们再回过头看最开始的那个问题可以给出答案了：

1.当client和service处在相同进程中的话，asInterface的输入的IBinder为server的引用
2.当client和service处在不同进程中的话，asInterface的输入的IBinder为server的代理

举个例子：
假如某一个component(例如一个Acitivity)处在进程A，它需要bind()一个service，而该service处在进程B中，我们简单介绍一下bind()的过程。

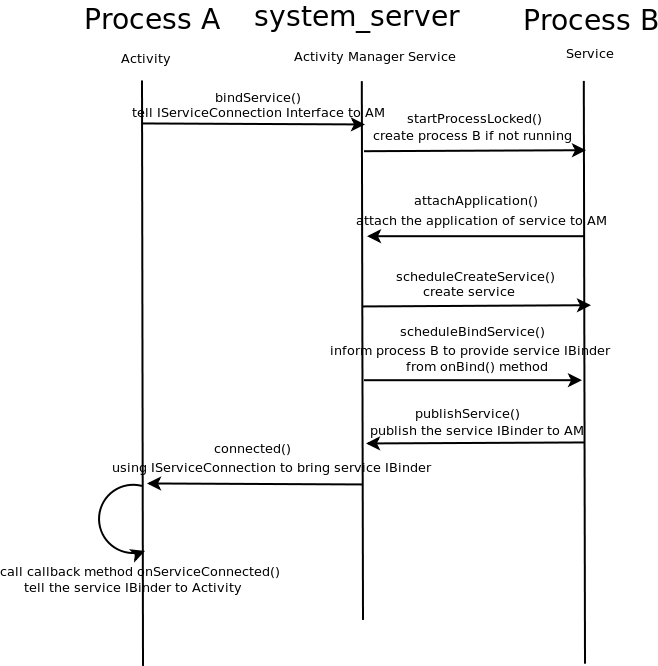

binder service流程

进程A向AM(进程system_server)发出Bind请求，并将回调ServiceConnection提供给AM(传递给AM的也是一个接口(IServiceConnection)，因为AM与进程A之间是双工通信，所以进程A需要向AM提供IBinder)；
AM启动进程B并创建service，进程B将service的IBinder对象传递给AM，AM再通过IServiceConnection传递给进程A。所以service的IBinder对象的传递路径为：

进程B-->进程system_server(AM)-->进程A。

所以进程A中asInterface的输入的IBinder为server的代理对象

IBinder传递时framework的处理

Android中主要通过2种方法来获得service IBinder：

通过ServiceManager.getService(String Descriptor)来获得Service Manager管理的service的IBinder。
Client获得Application Service的IBinder，如上图描述的binder service流程。

不管哪种方法，均涉及到IBinder在不同进程间的传递，因为不论是Application Service 还是 System Service，它们在注册时均会涉及到第三方进程，如Application Service注册在Acitivity Manager中(system_server进程)，System Service注册在Service Manager中(servicemanager进程)。

从Service Manager中获得IBinder涉及到service和servicemanager进程以及client和servicemanager进程之间的IBinder传递；
获得Application Service的IBinder，更是涉及到ApplicationService和system_server进程以及client和system_server进程之间的IBinder传递，如上图描述的binder service流程。

研究这个主题的意义在于，虽然从表面上看，在用到IBinder时，我们在应用中使用的是同一个接口，但是它的实质是怎么样的？是一套什么样的机制保证在同进程间client调用的是service的实体，而在不同进程间则是调用的service的proxy？

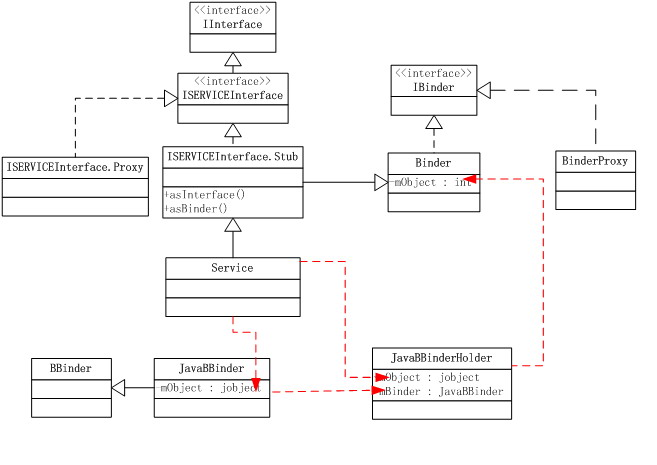

关于Binder的传递过程，首先需要了解一个service的类图关系。下图为JNI以上的类图。（涉及到JNI和JAVA层的Binder对应关系。JNI层以下的Binder不涉及到这个文章的主题。）
在这里插入图片描述

IISERVICEInterface表示aidl文件生成的或者用户自定义的当前service的接口文件，Service表示当前service的实现。IISERVICEInterface.Proxy表示当前service的代理。

在JNI层，JavaBBinder继承自BBinder，是Binder的实体，它是在BBinder的基础上添加了成员变量jobjectmObject,该成员变量指向JAVA的Service对象。这么做的好处就是在同进程间传递时，接收方能够直接向JAVA层返回Service对象。

JavaBBinderHolder类，可以说是JavaBBinder类的一个容器，当JAVA层的Service对象被创建时，就会相应的创建一个JavaBBinderHolder实例，但是只有Service对象被IPC传递时，JavaBBinderHolder对象才会创建一个JavaBBinder实例。

发送IBinder

IBinder在IPC通信中，通过Parcel类writeStrongBinder()写入IBinder数据

// java
data.writeStrongBinder(ISERVICE_C_Interface.Stub);

先来看下writeStrongBinder()方法
frameworks/base/core/jni/android_util_Binder.cpp

static void android_os_Parcel_writeStrongBinder(JNIEnv* env, jclass clazz, jint nativePtr, jobject object)
{Parcel* parcel = reinterpret_cast<Parcel*>(nativePtr);if (parcel != NULL) {const status_t err = parcel->writeStrongBinder(ibinderForJavaObject(env, object));...}
}

ibinderForJavaObject()函数会判断JAVA层IBinder的类型并转化为native的IBinder类型，也就是将Binder与BinderProxy对象分别转换为JavaBBinder和BpBinder。

sp<IBinder> ibinderForJavaObject(JNIEnv* env, jobject obj)
{...if (env->IsInstanceOf(obj, gBinderOffsets.mClass)) {JavaBBinderHolder* jbh = (JavaBBinderHolder*)env->GetIntField(obj, gBinderOffsets.mObject);return jbh != NULL ? jbh->get(env) : NULL; //分析见下1}if (env->IsInstanceOf(obj, gBinderProxyOffsets.mClass)) {return (IBinder*)env->GetIntField(obj, gBinderProxyOffsets.mObject); //分析见下2}...
}

IBinder是以JavaBBinder的形式传递的，即是一个ServiceIBinder的reference。如上面代码中的第一个return语句。
这种较常见，作为传输介质的IBinder所处的service和发送方在同一进程中。

Service处在Process A中，Process A为IBinder发送方。
IBinder是以BpBinder的形式传递的，即是一个ServiceIBinder的Proxy。如上面代码中的第二个return语句。

Service 处在Process C`中，Process A为IBinder发送方。

这种情况比较典型的就是bindservice时会用到，如图中最后一步中AMS通知client bind成功时，传递给client的就是一个service IBinder的Proxy。作为传输介质的IBinder所处的service和发送方在不同的进程中。

kernel中，Binder Module会根据IPC通信双方是否处于同一个进程中，来设置binder object type值。

kernel/drivers/staging/android/Binder.c

static void binder_transaction(struct binder_proc *proc,struct binder_thread *thread,struct binder_transaction_data *tr, int reply)
{...switch (fp->type) {case BINDER_TYPE_BINDER: //见下文1case BINDER_TYPE_WEAK_BINDER: {struct binder_ref *ref;struct binder_node *node = binder_get_node(proc, fp->binder);...ref = binder_get_ref_for_node(target_proc, node);...if (fp->type == BINDER_TYPE_BINDER)fp->type = BINDER_TYPE_HANDLE;elsefp->type = BINDER_TYPE_WEAK_HANDLE;fp->handle = ref->desc;binder_inc_ref(ref, fp->type == BINDER_TYPE_HANDLE,&thread->todo);} break;case BINDER_TYPE_HANDLE: //见下文2case BINDER_TYPE_WEAK_HANDLE: {struct binder_ref *ref = binder_get_ref(proc, fp->handle);...if (ref->node->proc == target_proc) {if (fp->type == BINDER_TYPE_HANDLE)fp->type = BINDER_TYPE_BINDER;elsefp->type = BINDER_TYPE_WEAK_BINDER;fp->binder = ref->node->ptr;fp->cookie = ref->node->cookie;...} else {struct binder_ref *new_ref;new_ref = binder_get_ref_for_node(target_proc, ref->node);...fp->handle = new_ref->desc;...}} break;...

当IBinder的发送方和Service在同一进程的话，那么传递给内核的binder_object的type为BINDER_TYPE_BINDER，由于IBinder发送到内核均是在进程间传递的，所以Binder Module driver会将type改为BINDER_TYPE_HANDLE
当IBinder的发送方和Service不在同一进程的话，那么传递给内核的binder_object的type就为BINDER_TYPE_HANDLE，并且这种情况接收方和Service可能处在同一个进程中，因此当这种情况发生时，需要将其改为BINDER_TYPE_BINDER。

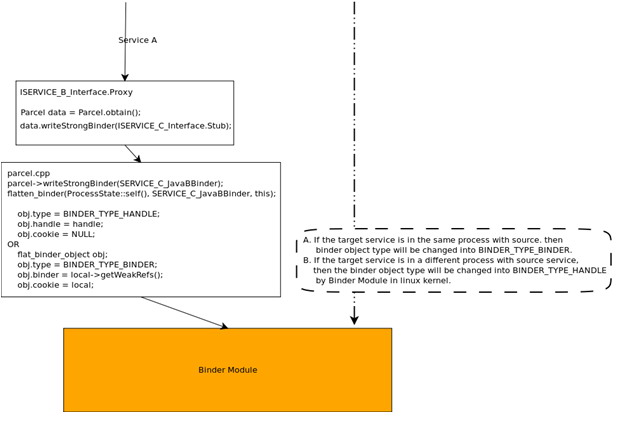

IBinder发送的流程图：
在这里插入图片描述

接收IBinder

java中用来接收binder driver传来parcel数据的接口

IBinder b = data.readStrongBinder();

看一下readStrongBinder() 方法

frameworks/base/core/java/android/os/Parcel.java

public final IBinder readStrongBinder() {return nativeReadStrongBinder(mNativePtr);
}

对应的JNI实现

frameworks/base/core/jni/android_os_Parcel.cpp

static jobject android_os_Parcel_readStrongBinder(JNIEnv* env, jclass clazz, jint nativePtr)
{Parcel* parcel = reinterpret_cast<Parcel*>(nativePtr);if (parcel != NULL) {return javaObjectForIBinder(env, parcel->readStrongBinder());}return NULL;
}

1.先看一下android_os_Parcel_readStrongBinder调用的Parcel的readStrongBinder()方法
frameworks/native/libs/binder/Parcel.cpp

sp<IBinder> Parcel::readStrongBinder() const
{sp<IBinder> val;unflatten_binder(ProcessState::self(), *this, &val);return val;
}

其中调用了unflatten_binder方法
frameworks/native/libs/binder/Parcel.cpp

status_t unflatten_binder(const sp<ProcessState>& proc,const Parcel& in, sp<IBinder>* out)
{const flat_binder_object* flat = in.readObject(false);if (flat) {switch (flat->type) {case BINDER_TYPE_BINDER:*out = static_cast<IBinder*>(flat->cookie);return finish_unflatten_binder(NULL, *flat, in);case BINDER_TYPE_HANDLE:*out = proc->getStrongProxyForHandle(flat->handle);return finish_unflatten_binder(static_cast<BpBinder*>(out->get()), *flat, in);}        }return BAD_TYPE;
}

当从BinderModule中读出的binder_object的type为BINDER_TYPE_BINDER，说明接收方收到的Service是同进程的，那么此时直接将保存在cookie中的Service的实体传递给JNI层。

此时，JNI层收到的Service实体为一个JavaBBinder对象，由上面的类图可以知道，JavaBBinder对象中包含着JAVA层Service对象的引用。
当从Binder Module中读出的binder_object的type为BINDER_TYPE_HANDLER，说明接收方收到的Service不是同进程的，那么会创建或者引用已有的一个BpBinder对象给JNI层。

Service 处在Process C中，Process B为IBinder接收方。

下面我们再来看一下当binder_object的type为BINDER_TYPE_HANDLER时所调用的getStrongProxyForHandle()方法

frameworks/native/libs/binder/ProcessState.cpp

sp<IBinder> ProcessState::getStrongProxyForHandle(int32_t handle)
{sp<IBinder> result;AutoMutex _l(mLock);handle_entry* e = lookupHandleLocked(handle);if (e != NULL) {IBinder* b = e->binder;if (b == NULL || !e->refs->attemptIncWeak(this)) {...b = new BpBinder(handle); e->binder = b;if (b) e->refs = b->getWeakRefs();result = b;} else {...}}return result;
}

首先，lookupHandleLocked方法从参数接收服务Handle，查找与其相对应的Vector并返回，若查找不到，则创建entry并更新Vector。这样做是为了保证ProcessState不会对同一进程中针对指定的服务生成多个重复的对象。

frameworks/native/libs/binder/ProcessState.cpp

// Vector<handle_entry>mHandleToObject;
ProcessState::handle_entry* ProcessState::lookupHandleLocked(int32_t handle)
{const size_t N=mHandleToObject.size();if (N <= (size_t)handle) {handle_entry e;e.binder = NULL;e.refs = NULL;status_t err = mHandleToObject.insertAt(e, N, handle+1-N);if (err < NO_ERROR) return NULL;}return &mHandleToObject.editItemAt(handle);
}

如果没有查找到BpBinder对象，则new BpBinder，生成对应服务的Handle的BpBinder对象并保存。（在Binder Modlue中handle可以唯一标识BpBinder对象。）

2.再来看一下android_os_Parcel_readStrongBinder()调用的javaObjectForIBinder()方法

frameworks/base/core/jni/android_util_Binder.cpp

jobject javaObjectForIBinder(JNIEnv* env, const sp<IBinder>& val)
{...if (val->checkSubclass(&gBinderOffsets)) {// One of our own!jobject object = static_cast<JavaBBinder*>(val.get())->object();LOGDEATH("objectForBinder %p: it's our own %p!\n", val.get(), object);return object;}...object = env->NewObject(gBinderProxyOffsets.mClass, gBinderProxyOffsets.mConstructor);if (object != NULL) {// The proxy holds a reference to the native object.env->SetIntField(object, gBinderProxyOffsets.mObject, (int)val.get());}return object;
}

javaObjectForIBinder()分别将JavaBBinder或BpBinder对象转换成Binder或BinderProxy对象。当是BpBinder时，生成一个BinderProxy对象，将BpBinder保存到BinderProxy的mObject中。
