导读：

本文分为三个阶段，

• 第一阶段，原理概述，力争说人话的基础上，讲明白Binder机制在搞什么，为什么这样搞，以及具体是怎么搞的。
• 第二阶段，代码层面描述，主要描述了，AIDL、IBinder、Binder、IInterface、Binder Driver是如何设计和实现第一阶段的构想。
• 第三阶段，实例操作，不使用半自动的AIDL工具，纯手动利用Binder实现一把进程间通信。

相信这一套军体拳下来，应该能薛伟地掌握Binder的相关原理。

P.S. 本文code部分使用了伪代码，包含但不限于kotlin、java和汉字。。。不过应该都能看懂

Binder是Android系统用来实现高效IPC（进程间通信）所搭建的框架。在Android系统中的作用和他的名字一样，是像胶水一样，把系统各个服务进程粘合到了一起。

那么Android系统为什么要重新构建一个IPC框架呢？而不是直接使用Linux提供的IPC方案，类似管道，信号，socket等，首先是安全性的考量，这些Linux 原生IPC方案，都不能直接携带进程的信息，只能依赖上层的协议，比如socket是通过ip和端口来区分不同的进程，让伪造访问的难度降低，而Binder 的设计里是带有uid和pid来标识进程身份的，所以安全性会高很多；其次Binder机制的性能会非常的高，他只需要一次内存的拷贝即可， 而Android系统有很多个重要的服务进程，例如 AMS，PMS，SMgr，进程之间的交互非常的频繁，对IPC的性能有较高的要求， 最简单的例子，启动一个Activity也是需要IPC的，启动过程不再本文的描述范围内，有兴趣的话可以自行查阅资料。

首先为什么要IPC框架：

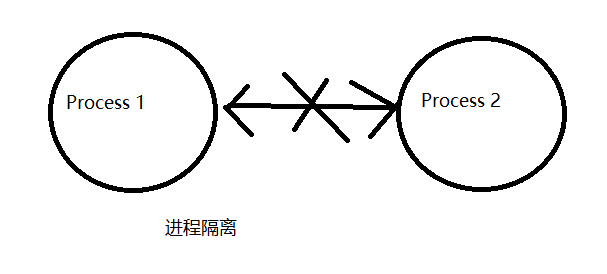

Android系统是基于linux的， 所以存在一个进程隔离的概念， 每个进程都由于虚拟地址的技术，认为自己独享整个系统， 所以并不能直接访问对方的内存地址，导致进程隔离。

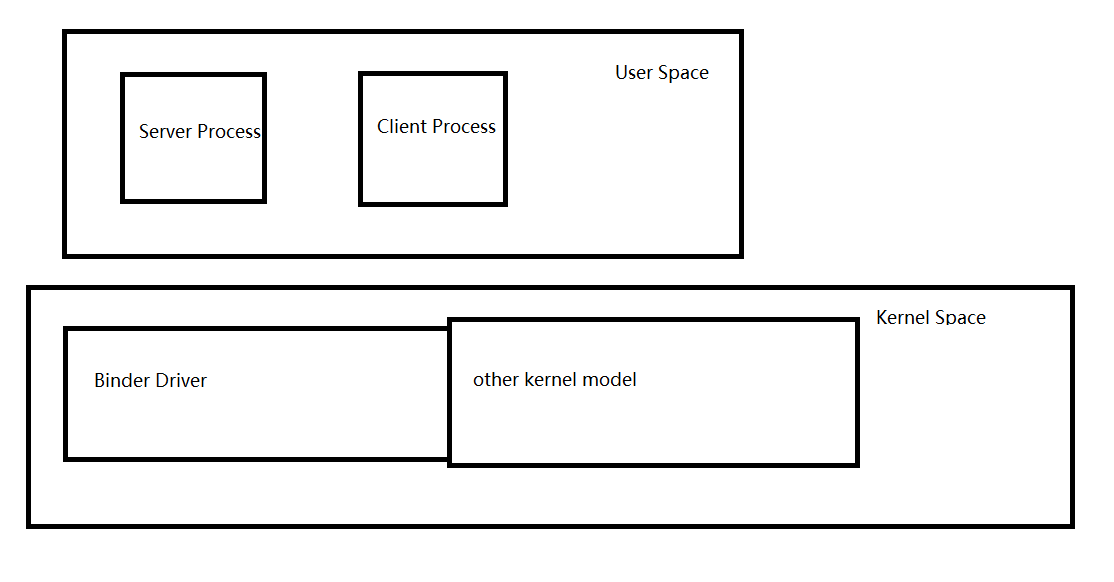

那么物理概念的内存肯定只是大家共用的， 一定是可以访问的， 那么如果想完成这种操作就需要进入到内核空间来完成，此时沉入内核空间的进程被称为进入内核态， 而在用户空间则是用户态，
在内核空间可以获得高级别权限，例如访问所有的内存地址。
那么显然我们打通User Space 中的两个进程，肯定需要一个内核模块来完成，所以我们需要一个Binder Driver，作为桥梁来互相访问各自进程的内存。

那么为什么Binder Driver这个外来物可以做为内核空间的驱动而存在呢，这是因为LKM机制，可以让一个可编译的模块作为内核模块进入到内核空间提供服务，所以Android 系统构建了一个Binder Driver 在内核态提供支持，讲了这么多，好像想做什么大概是明白了，但具体是怎么做的呢，还是不清楚，面对这种复杂的问题，就是拆分，把他拆分成一个一个问题逐一解决，Android团队设计的时候估计也是这么想的。
假设有一个服务进程S，一个客户端进程C（Binder机制是个C/S架构，你们应该已经发现了）首先一个问题就扑面而来，客户端C如何调用服务端S提供的服务呢，或者说我作为C如何能执行到S的函数，在说白了，需要个协议之类的东西，Binder Driver 对C提供了一个代理，一个IBinder对象，这个东西在C看来就是S，里面有相同的函数可以提供调用， 当C调用了代理IBinder提供的函数时候，Binder Driver就会让C的线程暂时挂起， 然后他去S那执行真正的函数，执行完毕，就把结果返回给C，唤醒C的线程。感觉好像C调用了S一样。

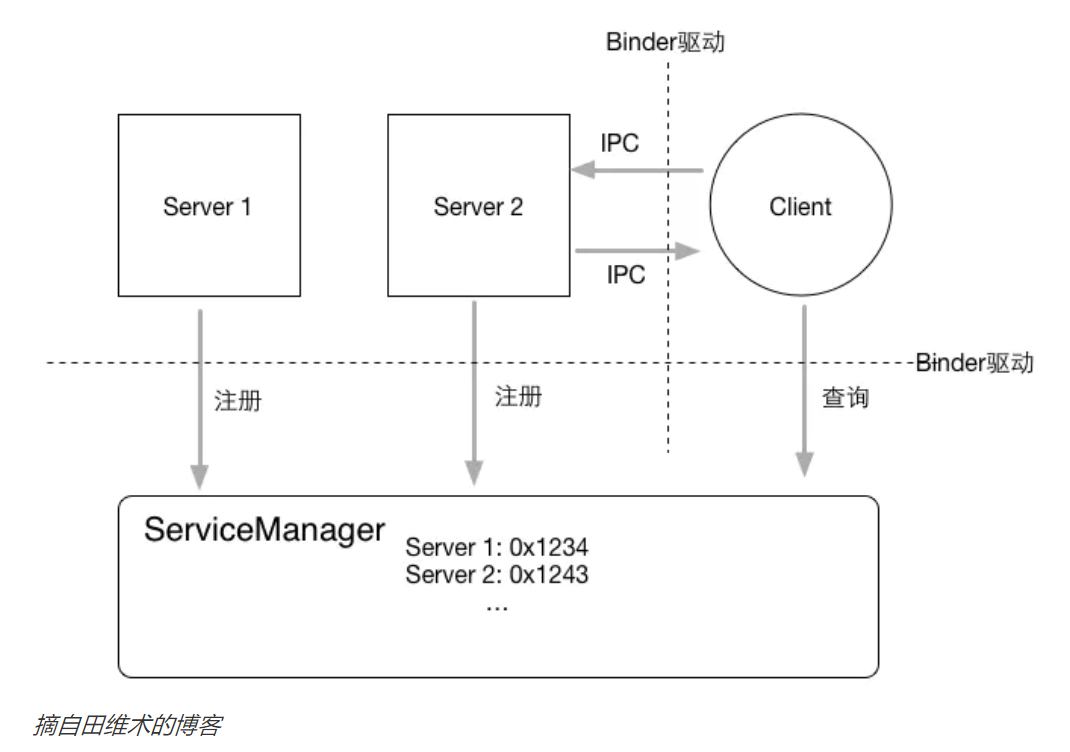

那么第二个问题就来了，我怎么找到C说的这个S，此时需要一个ServiceManager进程登场了， Server进程会通过Binder Driver向ServiceManager注册自己，好比加入通讯录的感觉， 此时能叫上来名字的话就可以找到本人的电话了。

所以大致想实现的设计是这样的：

首先定义一个接口 IDoSomeThing， 这个接口代表了S能干什么的能力，所以S需要实现这个接口 IDoSomeThingImpl , 并且给出这个实现的实例， 供别人调用。
但Binder Driver也要去S实现另一个接口，代表你要通过驱动来提供给其他进程使用，这个接口叫刚才提到的IBinder，所以这个IDoSomeThing还需要实现IBinder，至此Server进程的工作算是做完了。
那么C进程呢， C进程也得有这个IDoSomeThing的接口， 而且要和S的定义一模一样，虽然没有实现，但是起码知道对方S有什么能力, 当我想调用的时候， 我需要和BinderDriver要一个代理对象，代表S，对吧，这个代理对象的类型，也是IBinder， 这个IBinder 就被设计成代表一种可以使用BinderDriver的支持的能力， 至于是提供S的实现，还是提供给C的代理对象，那么就交给S的实现类和BinderDriver来处理。

至此，技术上的设计完成了，感觉上是可行的，那么我们来通过源码来看Android是怎么把这一套玩转跑通的。

从AIDL开始吧，aidl第一部就是使用aidl的语句定义一个接口，例如IDoSomeThing，里面有一个方法doSomeThing(), 你要把它定义为.aidl文件， 编译一下 gradle会帮你生成这个你定义的java版本 的接口:

interface  IDoSomeThing  : android.os.IInterface{doSomeThing() : Unit;// android.os.IInterface 定义的方法//@Override asBinder(): Binder
}

这个IInterface意思就是你是一个Binder官方认证的接口，你需要实现一个asBinder，来提供一个Binder对象。
但还没完，他还会在你的接口里生成一个内部抽象类Stub，而这个内部抽象类是无比的重要。

interface  IDoSomeThing  : IInterface{class Stub extends Binder : IDoSomeThing  {public fun asInterface ( ibinder：IBinder ): IDoSomeThing  {if(调用我的是自己进程内)//返回自己的实现return ibinder as IDoSomeThing  else 证明是其他的进程来调用返回代理对象return new Stub.Proxy(ibinder);}@Overridefun asBinder:IBinder =  this;fun onTransact(){调用我的doSomeThing函数读一下有没有参数传过来val result = this.doSomeThing()把result结果写回去。}}...
}

这个抽象类，有啥用，首先他也是一个IDoSomeThing ，所以在我们S进程里面，提供的实现类其实是这个Stub 的实现类。

class MyServiceProcess: Service{class MyBinder : Stub{doSomeThing(){//实现doSomeRealThing...}}@Overridefun onBind(intent: Intent):IBinder = new MyBinder();}

这里通过Service 的方法onBind，就把我们的实例提供给了BinderDriver.所有的跨进程通讯Server端都需要一个Service来提供给BinderDriver吗？大家可以扒一扒 ActivityManagerServer、IActivityManager、ActivityManagerNative、ActivityManagerProxy、ActivityManager这几个类的源码，看看AMS的IPC过程。
之前说过了， C和S必须都有接口，所以aidl生成的类，必须在两个进程都有才可以，两个APP的话就复制过去。
Server端先看到这里， 我们再看一下Client端，客户端绑定 远程服务的时候，是调用bindService方法（aidl的具体使用方式不再本文描述内，可以查看官方文档，写的特别好）.

bindService(Intent(this, RemoteService.class){ service: IBinder->//onServiceConnected的回调内我的server进程服务代理对象 mService = Stub.asInterface(service);
}

欧，看到了asInterface， 这个方法，特别的简单，如果没有跨进程，就是直接返回sub， 如果跨了进程就返回代理对象，而Proxy这个类，又是stub的子类。

class Stub...{class Proxy:IDoSomeThing {private mRemote: IBinder;constuct(remote : IBinder){mRemote = remote;}@Overridefun asBinder = mRemote;fun doSomeThing(){写参数....val result  =  mRemote.transact(参数);....读结果}}
}

马上可以看到的是，她和stub不同，stub is 一个IBinder， 而Proxy只是持有了IBinder的引用，一个是策略模式，一个是代理模式。
可以看到C端通过bind到远程服务S端，会获得一个IBinder对象，我们用asInterface把这个IBinder传过去，换成S端的代理对象Proxy， Proxy是一个IDoSomeThing，所以当我们调用方法doSomeThing的时候， Proxy使用了Binder的一个方法transact，这就通知BinderDriver来处理一下， BInderDriver会调用server中的stub的实现类中的 onTransact()方法，我们在翻上去看一下， 完整的流程就无比清晰了：

C端进程的一个线程tc1，调用Proxy.doSomeThing, Proxy调用transact通知驱动， tc1挂起，
S端进程的一个线程ts1, 会被驱动回调onTransact，执行doSomeThing的真正实现 doRealSomeThing完成后返回给驱动，驱动在唤醒tc1线程，把结果返回，至此结束。

当然，一个S端可能对应着多个C端， S端是一个线程池维护的，给每个C端分别分配线程， 所以，onTransact可能会被多个线程回调，就会ts1,ts2,ts3等等，如果涉及到共享数据，做好多线程控制吧！

至此Binder机制 Java层的代码基本分析完毕，放一张剽窃来的画的贼屌的图吧，接口可能定义的不一样不过不妨碍感受一下。

终于到最后一步，实战阶段了，我们的目标是： 不使用aidl工具生成， 我们手写代码完成功能：
同学们自己去写吧。。反正我写了这个博客，基本上都是手撸了一遍， 还需要掌握一下Parcel这个类，毕竟跨进程涉及到把对象序列化和反序列化，相信你们也可以的。
