重点学习INPUT_PULLUP

目的：
控制电路中有一路自由干接点，设置为自由模式可以控制继电器中任何一路或多路的方法，本示例仅控制1路。

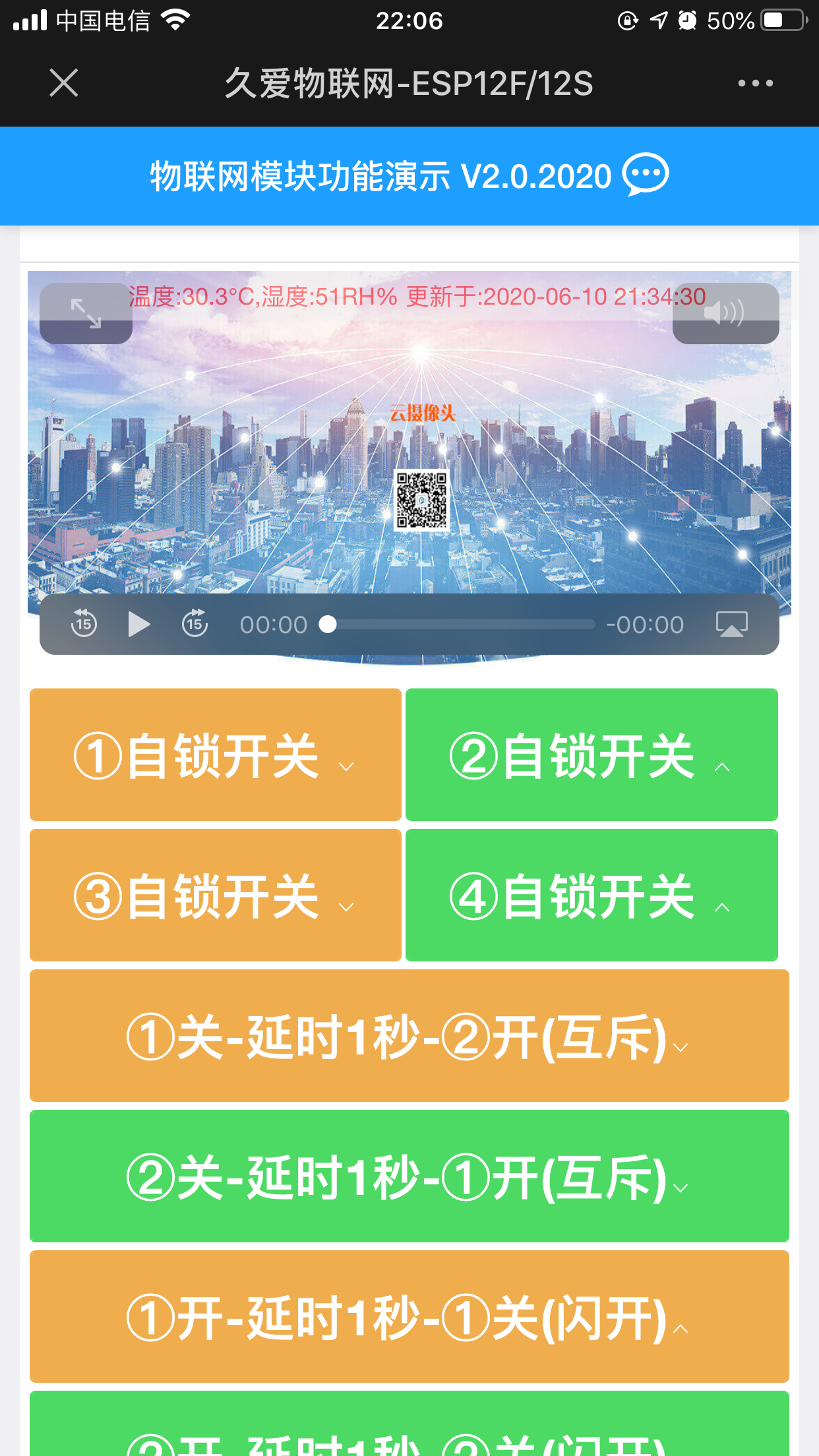

//关注 久爱物联网 jiuaiiot 微信公众号可远程体验
//变量定义
#define in_PIN1 5       //干接点针脚定义
#define relay_PIN1 15   //继电器1
#define relay_PIN2 12
#define relay_PIN3 13
#define relay_PIN4 14int pinin_old_status=0;//干接点初始化状态

/**********************
* 检查干接点输入状态
* 对应继电器（默认第一路）状态取反
*********************/
void check_in_status()
{int pinin_cur_status=digitalRead(in_PIN1);//干接点信号状态int relayStatus=digitalRead(relay_PIN1);//继电器1if(pinin_old_status!=pinin_cur_status){//测试干接点控制继电器1的状态取反digitalWrite(relay_PIN1,!relayStatus);//根据5的电平，取反继电器1的输出状态pinin_old_status=pinin_cur_status;if(digitalRead(relay_PIN1)==HIGH){//此方法是通过MQTT对客户端发布最新状态同步mqtt_pub(pub_topic_name1,"55 AA AA AA AA 82 01 01");//1路开}else{mqtt_pub(pub_topic_name1,"55 AA AA AA AA 82 01 00");//1路关}}
}

初始化setup

void setup() {  Serial.begin(115200);//启用串口，串口波特率115200  while(Serial.read()>= 0){}//清除串口缓存,,Serial.flush();等待pinMode(relay_PIN1, OUTPUT);//继电器1-15 输出模式pinMode(relay_PIN2, OUTPUT);//继电器2-12 输出模式pinMode(relay_PIN3, OUTPUT);//继电器3-13 输出模式pinMode(relay_PIN4, OUTPUT);//继电器4-14 输出模式pinMode(in_PIN1,**INPUT_PULLUP**);//触摸按钮或干接点5 **重点是这一参数INPUT_PULLUP***输入上拉模式***否则不起作用* //继电器状态初始化低高平有效-关NOdigitalWrite(relay_PIN1, LOW);digitalWrite(relay_PIN2, LOW);digitalWrite(relay_PIN3, LOW);digitalWrite(relay_PIN4, LOW);   pinin_old_status=digitalRead(in_PIN1); //干接点电平信号
}

循环体loop设置

void loop() {
//其他代码....
check_in_status();//干接点控制状态处理
delay(10);
}
