阅读本文前建议温习“RDMA概述”一文，了解下RDMA领域的基本概念。

        我已经在基本概念篇里面跟大家对本领域的基本知识进行了科普，在对于基本的宏观概念有了认识之后，我们就可以开始更深入的研究RDMA的实现细节了。协议本身比较抽象，对着IB规范照本宣科估计大家也很难理解，最好的方式莫过于一边做一边学了。

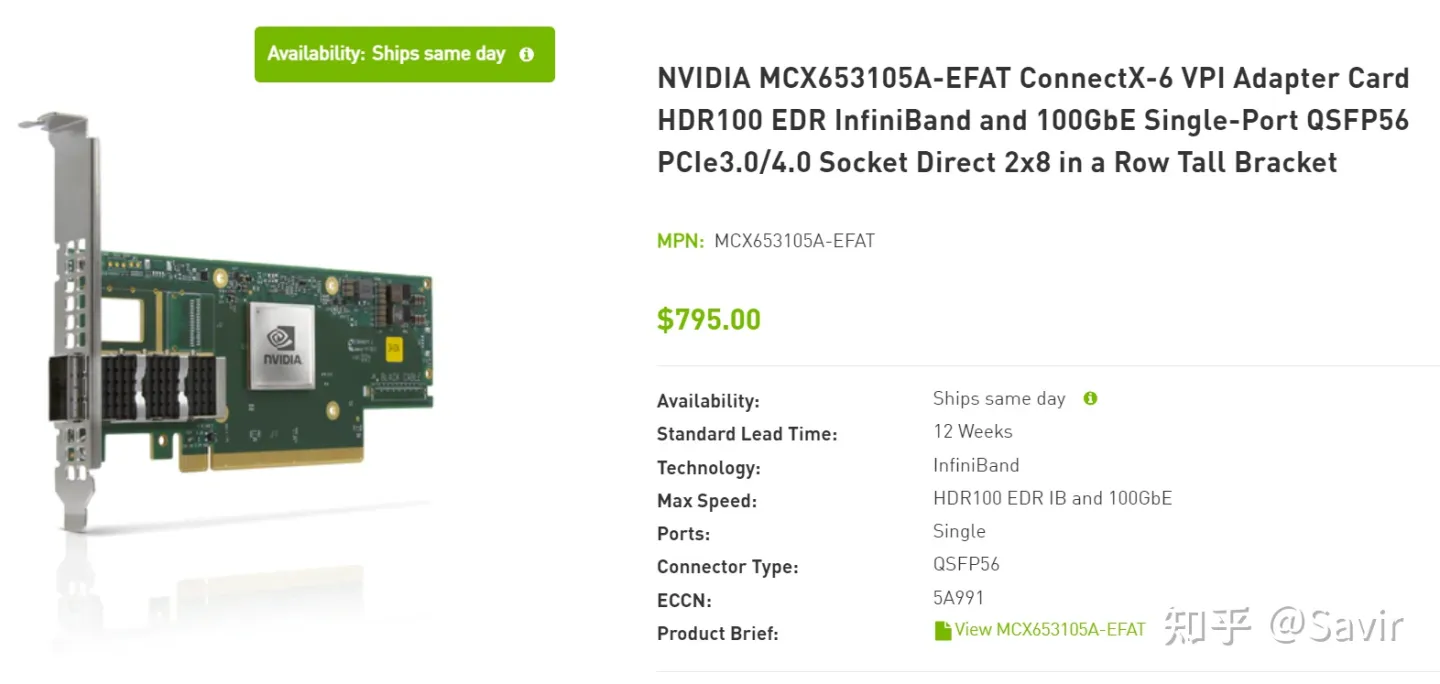

        但是支持RDMA的网卡都比较昂贵，拿Mellanox（现在是NVIDIA）来说，在其官网上最新一代支持Infiniband的网卡——ConnectX-6最便宜的单端口型号也要795刀，这对于学生或者是不太富裕的大学实验室来说是一笔不小的开销。

        RDMA技术实际应用的话是得依赖网卡来完成大部分工作的，但是好在我们有Soft-RoCE。它通过软件代替硬件来将IB传输层的报文加在普通UDP报文中，从而得以让普通网卡也可以发送RoCE报文，这对于为我们学习IB传输层协议，以及编写调试基于Verbs的RDMA程序提供了一种非常低成本的方案。

        本篇文章前半部分是讲解，后半部分是实验。首先我将介绍RoCE是什么、它的由来以及Soft-RoCE的实现原理，最后介绍如何在只有一台没有IB网卡的PC的情况下搭建Soft-RoCE的实验环境，以后可以用来运行RDMA程序并通过抓包学习IB传输层协议。

RoCE是什么

        我在“RDMA概述”一文中有简单介绍过RoCE，它是三大RDMA协议之一。RoCE全称是RDMA over Converged Ethernet，即基于融合以太网的RDMA。用通俗的话讲，就是基于传统以太网的部分下层协议，在其基础上实现Infiniband的部分上层协议。

        RoCE本身分为两个版本，我们先简单讲一下发展历史：

        1999年，由Compaq, Dell, HP, IBM, Intel, Microsoft和Sun公司组成了IBTA组织。愿景是设计一种更高速的新的互联协议规范标准，来应对传统以太网在面对未来计算机行业的发展时可能遇到的瓶颈。

2000年，IBTA组织设计并发布了Infiniband Architecture Specification 1.0（IB规范）。

2007年，IETF发布了iWARP（Internet Wide Area RDMA Protocol）的一系列RFC。

2010年，IBTA发布了RoCE v1规范。

2014年，IBTA发布了RoCE v2规范。

        可以看出相比于上个世纪70年代左右诞生的TCP/IP协议族来说，RoCE协议本身还算比较“年轻的”。

RoCE的协议层次

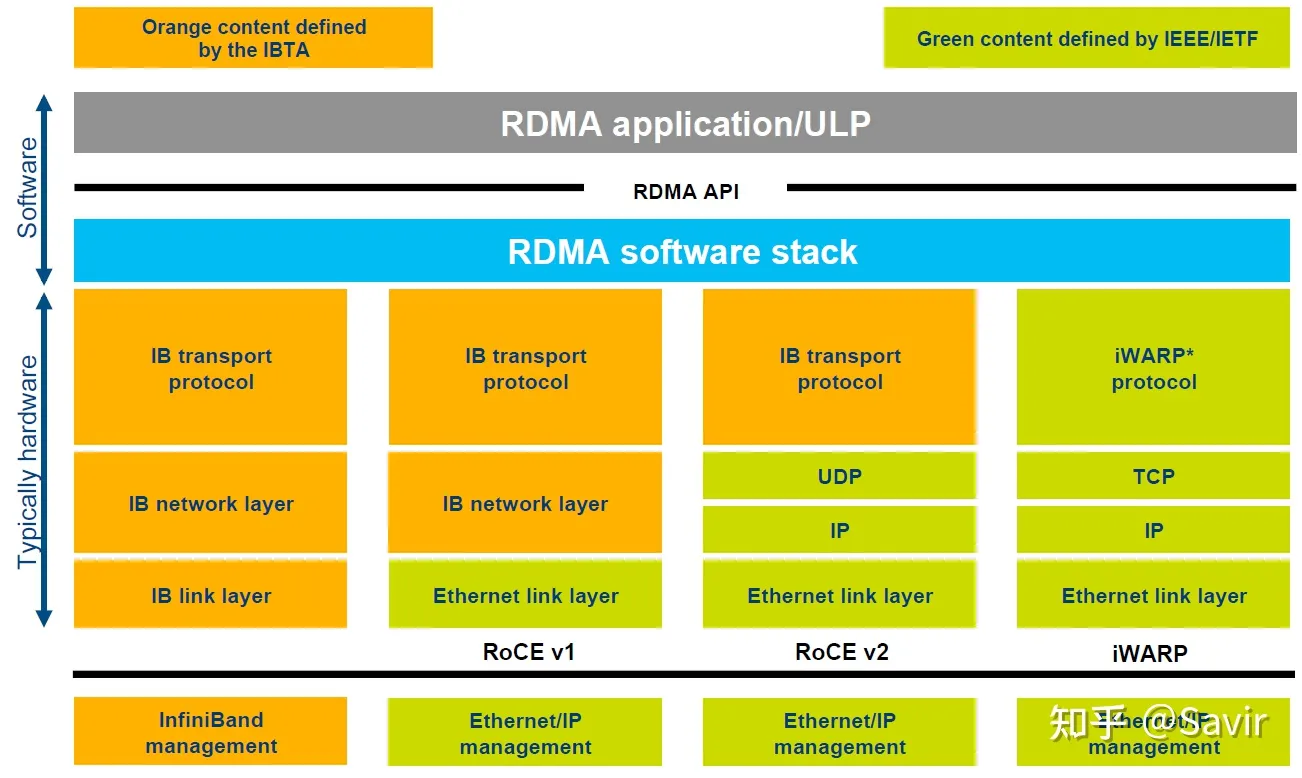

        下面这张图之前出现过，它比较清晰的划分出了这几种协议的关系：

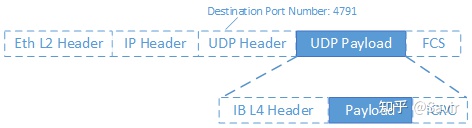

        可能还不够直观，我们把RoCE v2的一个报文展开来看（没有画出物理层协议）：

        首先是二层的以太网链路帧，然后是IP报文头和UDP报文头，最后是各层级协议的校验。而Infiniband传输层报文实际上是UDP层的负载，也就是深蓝色背景的部分。UDP报文头中有一个字段Destination Port Number（目的端口号），对于RoCE v2来说固定是4791，当对端网卡收到报文后，会根据该字段识别是普通的以太网数据包，还是RoCE数据包，或者是其他协议的数据包，然后再进行解析。深蓝色背景的IB传输层部分又分成了IB报头，实际的用户数据（Payload）以及校验部分。IB传输层实际上有很多种报头以及对应的格式，我们以后再介绍。

RoCE的优势

        为什么我们有了Infiniband协议之后，还要设计RoCE协议呢？最主要的原因还是成本问题：由于Infiniband协议本身定义了一套全新的层次架构，从链路层到传输层，都无法与现有的以太网设备兼容。也就是说，如果某个数据中心因为性能瓶颈，想要把数据交换方式从以太网切换到Infiniband技术，那么需要购买全套的Infiniband设备，包括网卡、线缆、交换机和路由器等等。商用级设备由于对可靠性有比较高的要求，所以这一套下来是非常昂贵的。

        而RoCE协议的出现解决了这一问题，如果用户想要从以太网切换到RoCE，那么只需要购买支持RoCE的网卡就可以了，线缆、交换机和路由器（RoCE v1不支持以太网路由器）等网络设备都是兼容的——因为我们只是在以太网传输层基础上又定义了一套协议而已。

        所以RoCE相比于Infiniband，主要还是省钱，当然性能上相比Infiniband还是有一些损失，毕竟人家是全套重新设计的。

        至于iWARP，相比于RoCE协议栈更复杂，并且由于TCP的限制，只能支持可靠传输，即无法支持UD等传输类型。所以目前iWARP的发展并不如RoCE和Infiniband。

如果没有特别说明，本专栏后续文章中的RoCE都特指RoCE v2。

---

Soft-RoCE

        虽然RoCE相比Infiniband具有兼容性优势，价格也便宜，但是实际应用的时候依然需要专用的网卡支持。有的读者可能会问，TCP/IP协议栈不是由软件实现的吗，只是在UDP层基础上加了层内容，为什么会对硬件有依赖？

        RoCE本身确实可以由软件实现，也就是本节即将介绍的Soft-RoCE，但是商用的时候，几乎不会有人用软件实现的RoCE。RDMA技术本身的一大特点就是“硬件卸载”，即把本来软件（CPU）做的事情放到硬件中实现以达到加速的目的。CPU主要是用来计算的，让它去处理协议封包和解析以及搬运数据，这是对计算资源的浪费。所以RoCE网卡会把TCP/IP协议栈放到硬件中实现以解放CPU，让它去做更重要的事。

        我们说回Soft-RoCE，它由IBM和Mellanox牵头的IBTA RoCE工作组实现。本身的设计初衷有几点：

• 降低RoCE部署成本

        Soft-RoCE可以使不具备RoCE能力的硬件和支持RoCE的硬件间进行基于IB语义的交流，这样可以免于替换网络中的一些非关键节点的旧型号网卡。

• 相比TCP提升性能？

        虽然软件实现IB传输层带来了一定的开销，但是相比基于Socket-TCP/IP的传统通信方式，Soft-RoCE因为减少了系统调用（只在软件通知硬件下发了新SQ WQE时才会使用系统调用），发送端的零拷贝以及接收端的只需要单次拷贝等原因，仍然带来了性能上的提升？。

注意：根据网友们的反馈以及我自己实测，Soft-RoCE的性能不及TCP。主要是几个原因：
1. IB传输层MTU最大为4096，256 Bytes的Header + 4096 Bytes的Payload，Header所占比例较高；而TCP的MTU可以很大，相当于提高了有效载荷。
2. 网卡往往可以为TCP提供硬件加速功能。
3. Soft-RoCE用CPU去计算CRC，这是一件很慢的事情。

        这里提供我能想到的提升性能的思路：
1. 在编程时做多线程，每个线程绑定一个核，并且每个线程间不要共享使用QP，因为会出现抢锁。
2. 使用WR List代替单个WR，即每次Post Send时下发多个WR组成的WR链表，减少敲Doorbell时的系统调用开销。
3. 将网卡的MTU值设置为大于4096 + 256，可以避免链路层切包的开销。
4. 如果是RXE对接测试，可以通过修改RXE驱动关闭CRC校验，并提高RoCE的MTU值，但是这样违反了协议，貌似没什么意义。

附社区讨论该问题的链接： Soft-RoCE performance - Christian Blume (kernel.org)

• 便于开发和测试RDMA程序

        有了Soft-RoCE，我们基于Verbs API编写的程序，就可以不依赖于硬件执行起来，也可以很方便的跑在虚拟机里。

实现原理

        Soft-RoCE就是把本来应该卸载到硬件的封包和解析工作，又拿到软件来做。其本身是基于Linux内核的TCP/IP协议栈实现的，网卡本身并不感知收发的数据包是RoCE报文，其驱动程序按照IB规范中的报文格式将用户数据封装成IB传输层报文，然后把报文整体当做数据填入Socket Buffer当中，由网卡进行下一步收发包处理。

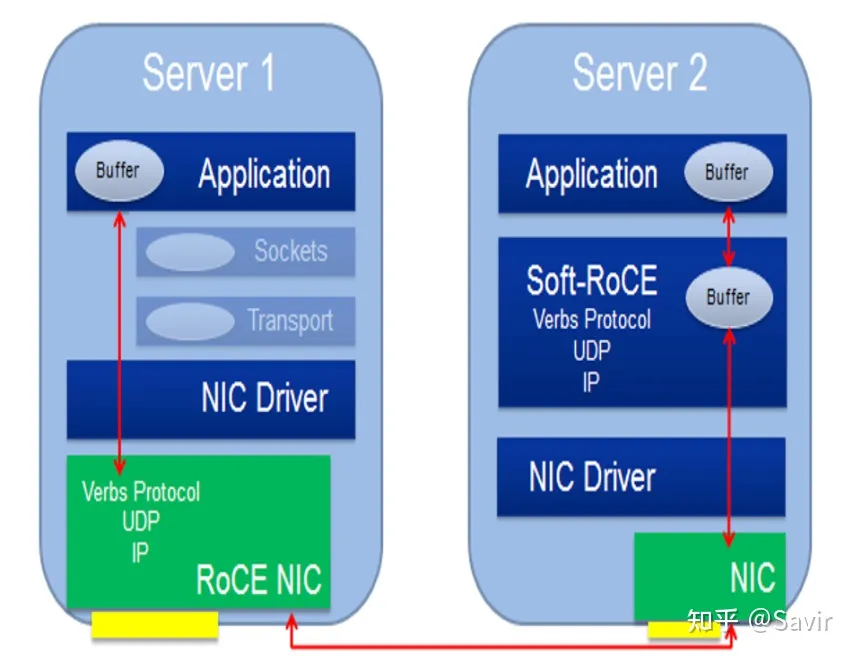

        下面这张图取自IBTA对于Soft-RoCE的介绍文章[1]，左边是需要硬件的普通RoCE，右边是Soft-RoCE。可以看出普通RoCE是把协议栈卸载到RoCE NIC网卡实现的，而Soft-RoCE则是在软件协议栈中实现的。

        因为我们使用Soft-RoCE的目的是为了学习协议而不是实现原理，对于其细节待我有时间再写。感兴趣的读者可以查阅参考文献[2]和[3]。

---

如何做实验

        下面我们开始实操部分。

        建议Linux使用经验不多的读者使用与我相同的Ubuntu 20.04.2 LTS（Long-term Support，即会长期保持更新）版本，因为该版本只需要很简单的配置就可以跑RDMA的程序了，并且比较新。对于想部署最新的RDMA软件栈的读者，我将会在另外一篇文章中详细讲解内核和用户态的编译和部署方法。

准备环境

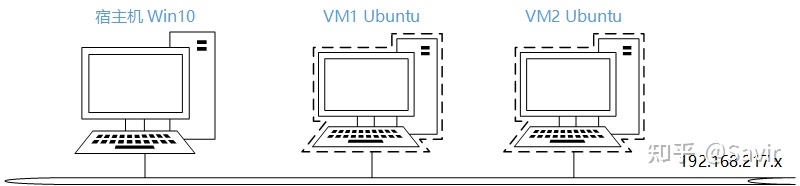

        我们测试的网络拓扑很简单，一台PC，以及其上运行的两台Ubuntu虚拟机都连接到一个虚拟子网上，两台虚拟机上将运行Soft-RoCE，我们在宿主机上通过Wireshark抓取数据包。

宿主机

操作系统：

Windows 10 64位

软件：

VMware Workstation 15 Pro 15.5.7

Wireshark Version 3.4.4 64位

虚拟机 * 2

操作系统：

Ubuntu 20.04.2.0 desktop amd64

注意最后我们会通过克隆虚拟机来实现快速部署第二台的目的，所以下面几个步骤只需要配一台虚拟机就可以了。

安装系统

关于虚拟机如何安装，网上有一大堆教程，就不在本文赘述了，仅对几个细节对读者做一下提示：

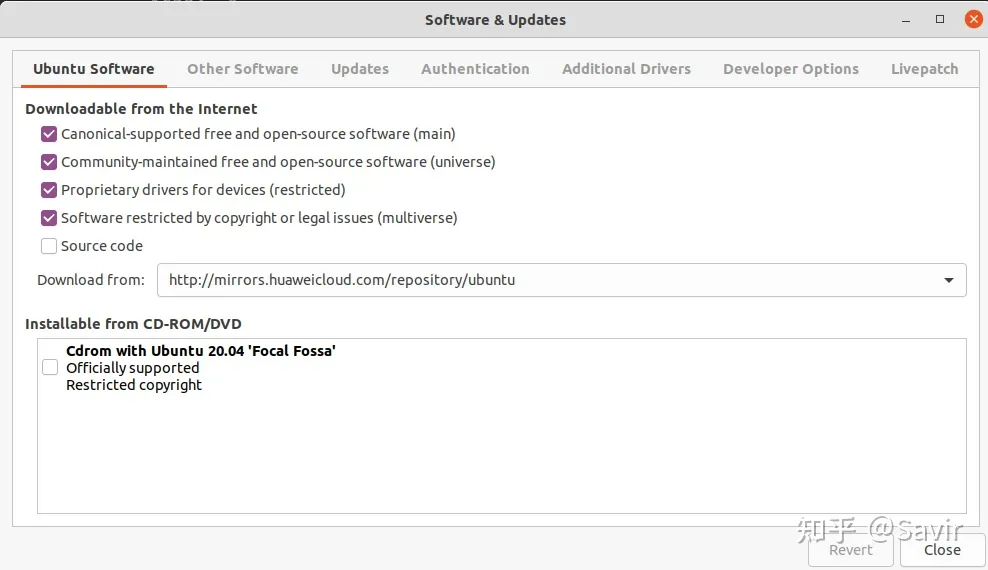

1）建议配置国内的软件源，否则下软件会慢的出奇。比如我用的华为云的源：

2）建议安装VMware Tools，这样在虚拟机和宿主机之间复制粘贴文字/文件会比较方便。我的Ubuntu版本建议通过以下方式安装：

sudo apt-get install open-vm-tools
sudo apt-get install open-vm-tools-desktop

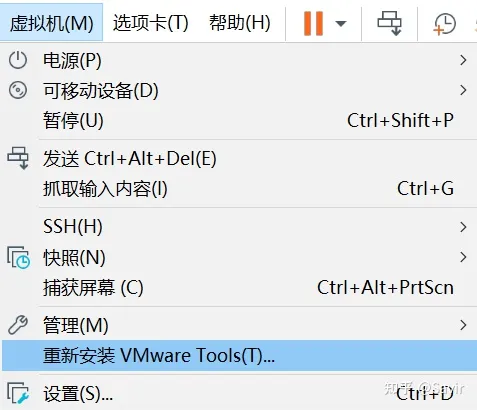

        出现重新安装VMware Tools的选项就说明已经装好了，安装完了之后可以试试复制粘贴功能是否正常。

部署RDMA软件栈*

如果读者使用的是相同的Ubuntu版本，那么内核已经打开了 Infiniband和RXE（即Soft-RoCE功能的软件实体）的相关选项，用户态也已经部署了rdma-core，那么此步骤可以跳过。

如果读者使用的虚拟机操作系统与我不同，那么请按照如下步骤确认：

确认当前内核是否支持RXE

cat /boot/config-$(uname -r) | grep RXE

        如果CONFIG_RDMA_RXE的值为y或者m，表示当前的操作系统可以使用RXE。

        如果该选项值为n或者搜索不到RXE，那么很遗憾你可能需要重新编译内核。编译内核时需要使能以下几个选项：

CONFIG_INET
CONFIG_PCI
CONFIG_INFINIBAND
CONFIG_INFINIBAND_VIRT_DMA

        至于具体的重新编译内核的方法，读者可以先自行查找，以后我也会在另外的文章详细的讲解。

安装用户态动态链接库

        我们在“RDMA概述”一文中提到过，用户态库指的就是rdma-core。但是在Ubuntu等操作系统中它可能不是一个而是多个软件包组成的。我使用的Ubuntu 20.04 LTS版本使用默认的安装参数的情况下，已经装有这几个软件包。

        如果版本跟我不一致的话，那么可以尝试安装一下以下几个软件包：

sudo apt-get install libibverbs1 ibverbs-utils librdmacm1 libibumad3 ibverbs-providers rdma-core

这几个软件包的作用如下：

软件包名	主要功能
libibverbs1	ibverbs动态链接库
ibverbs-utils	ibverbs示例程序
librdmacm1	rdmacm动态链接库
libibumad3	ibumad动态链接库
ibverbs-providers	ibverbs各厂商用户态驱动（包括RXE）
rdma-core	文档及用户态配置文件

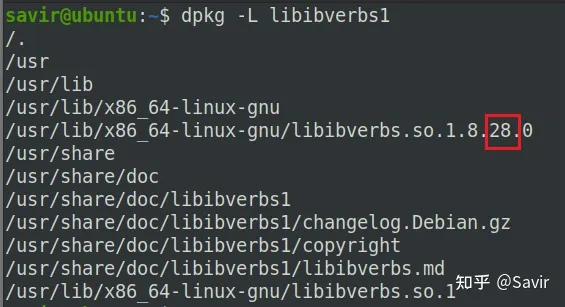

        如果读者想看一下软件包里都包括哪些内容，那么可以使用dpkg命令查看包内容，比如：

dpkg -L libibverbs1

        可以看到版本是28.0（截至3月28日，rdma-core的最新版本是v34.0）：

        安装完上述软件之后，可以执行ibv_devices看看有没有报错：

        这是个基于verbs接口编写的小程序，用来获取并打印出当前系统中的RDMA设备列表（现在当然是空的，因为我们还没有添加Soft-RoCE设备）。

安装其他工具

        除了软件栈之外，还有两个工具要安装：

iproute2

        iproute2是用来替代net-tools软件包的，是一组开源的网络工具集合，比如用更强大ip命令替换了以前常用的ifconfig。我们需要其中的rdma工具来对RXE进行配置。一般的操作系统都已经包含了，安装也很简单：

sudo apt-get install iproute2

perftest

        perftest是一个基于Verbs接口开发的开源RDMA性能测试工具，可以对支持RDMA技术的节点进行带宽和时延测试。相比于rdma-core自带的示例程序 ，功能更加强大，当然也更复杂。使用如下命令安装：

sudo apt-get install perftest

克隆虚拟机

        因为我们要两个节点，一个节点已经准备完毕了，下面我们利用VMware WorkStation的虚拟机克隆功能直接复制一个相同的虚拟机出来：

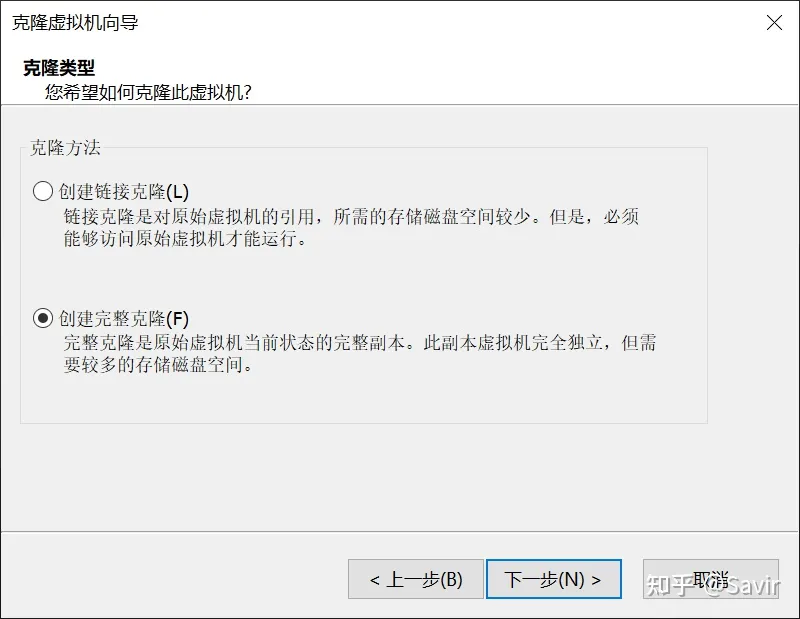

        因为我的硬盘还算充裕，所以选的完整克隆：

配置虚拟机网卡

        克隆完毕后，我们就有两台虚拟机了。因为我们最终要使用两台虚拟机作为两个RDMA节点进行试验，所以需要对虚拟机的网卡进行配置，使这两台虚拟机处于同一个网络下。

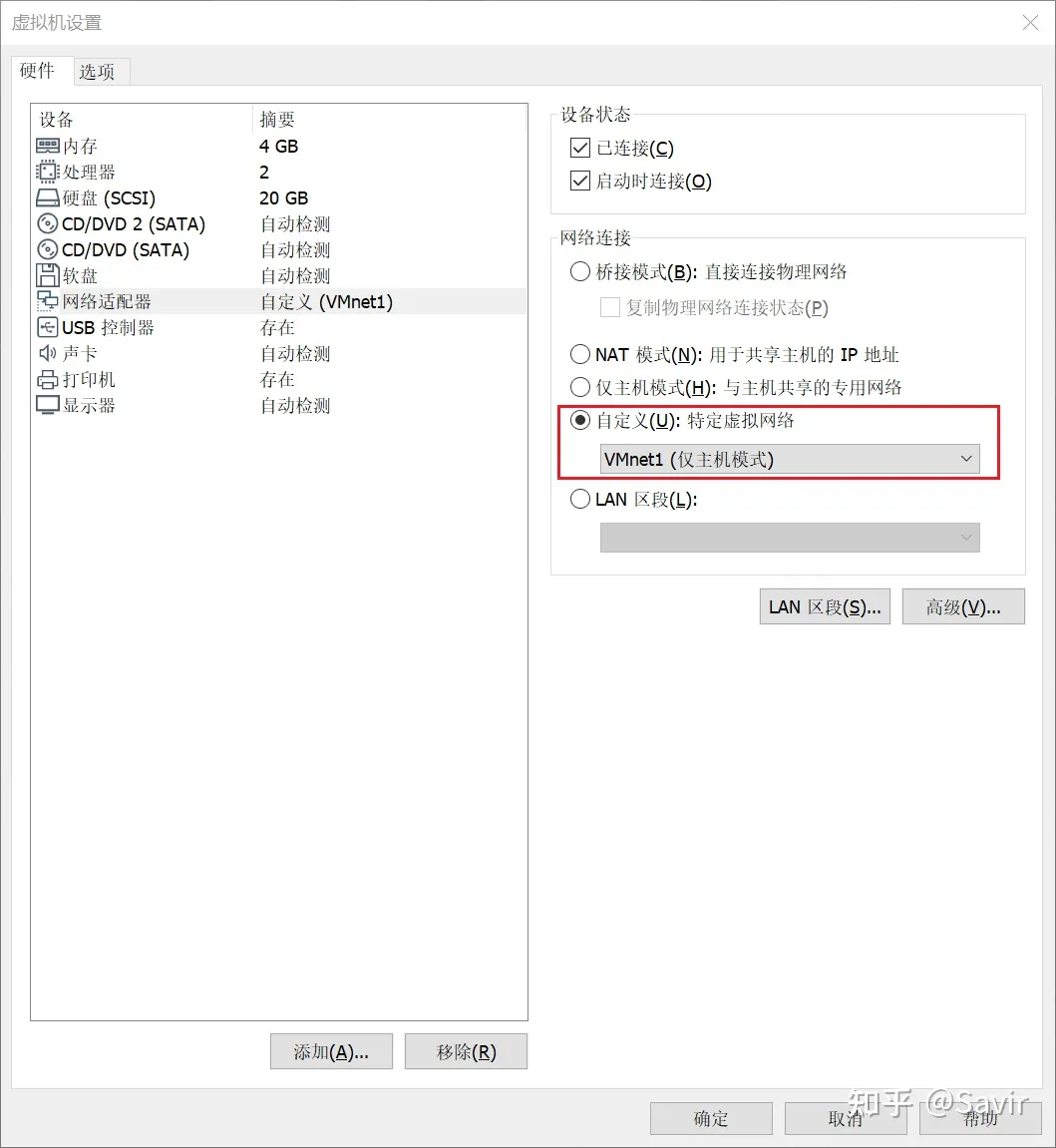

        分别打开两台虚拟机设置中的网络适配器选项，网络连接模式选择自定义：WMnet1（仅主机模式）

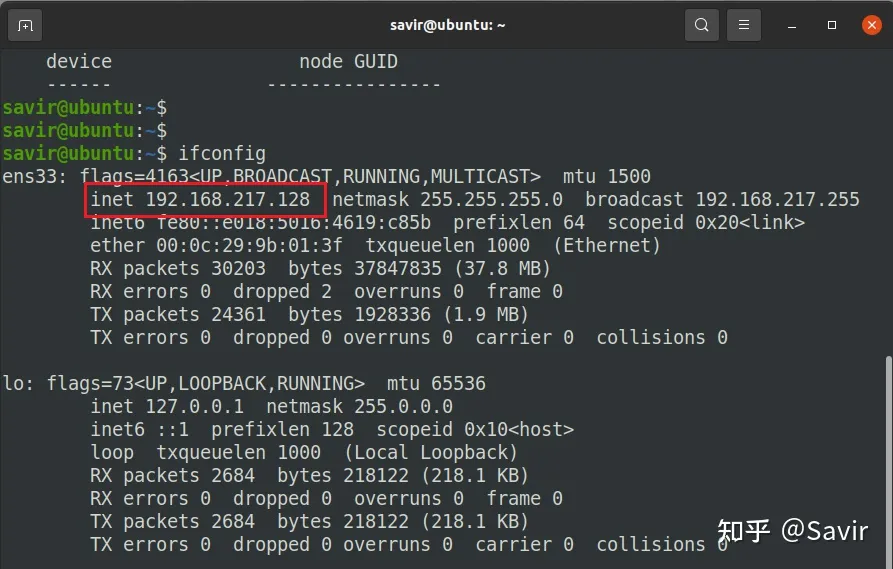

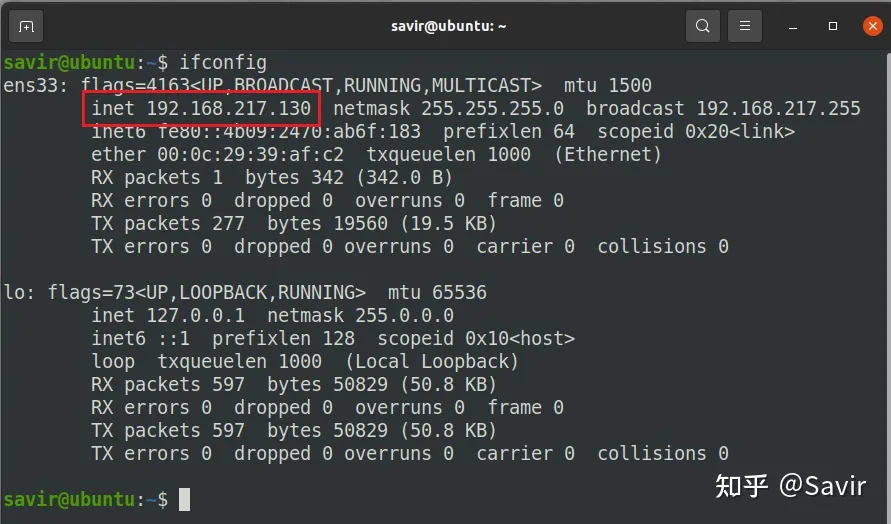

        确定之后，呼出终端通过ifconfig查看网口配置，我的两个虚拟机的网卡IP分别是：

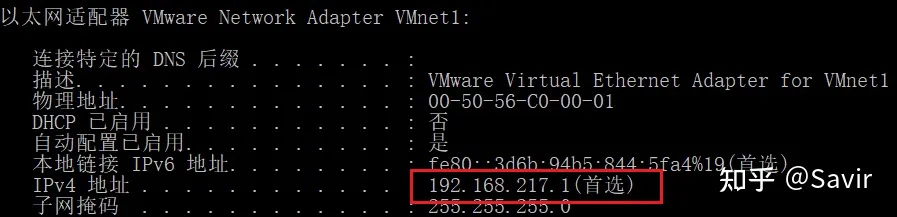

        然后查看Windows宿主机的虚拟网卡的IP地址：

ipconfig /all

        可见这三个网卡都处于192.168.217.x网段。

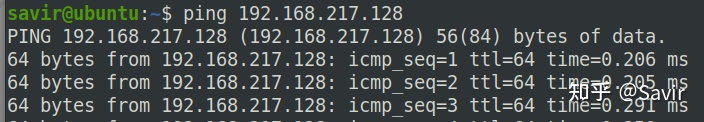

        这时可以用一个虚拟机ping另一个虚拟机测试下网络连通性：

有的读者可能会试着用虚拟机ping宿主机的IP，比如对我来说就是192.168.217.1，结果发现ping不通。这是因为Windows的防火墙造成的，实际不影响稍后的抓包实验。关闭防火墙之后是可以双向ping通的，但是不建议大家关闭防火墙。

配置RXE网卡

        首先我们需要加载内核驱动，modprobe会自动加载依赖的其他驱动。

modprobe rdma_rxe

        然后进行用户态配置：

sudo rdma link add rxe_0 type rxe netdev ens33

        其中rxe_0是你希望的RDMA的设备名，可任意取名。ens33为Soft-RoCE设备所绑定的网络设备名，也就是我们刚才ifconfig看到的网卡名，每个虚拟机可能都不一样。

        接着我们用rdma工具查看是否添加成功：

rdma link

        效果如下：

        也可以跑下我们前文提到的ibv_devices程序了，可以看到已经在设备列表里了：

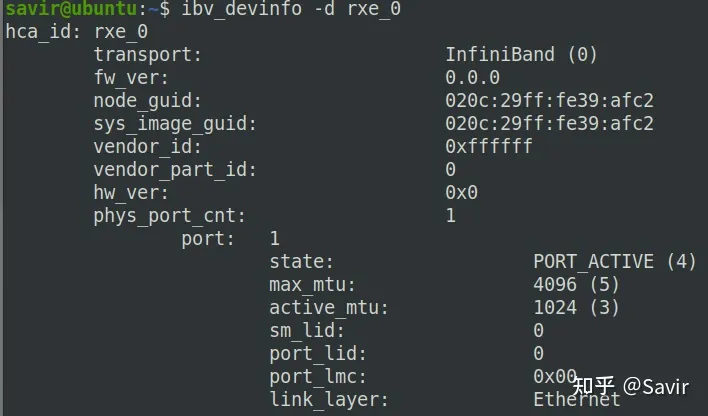

        也可以看下这个虚拟RDMA设备的信息：

        里面的参数读者现在不需要了解，感兴趣的话可以先自己研究下。

注意：网上一些写的比较早的教程说用rxe_cfg配置Soft-RoCE，该工具已经在2020年1月末被rdma工具取代。

执行perftest测试

        我们在两端分别执行：

ib_send_bw -d rxe_0

        以及：

ib_send_bw -d rxe_0 <server_ip>

        ib_send_bw是用来测试SEND操作的带宽的程序（infiniband_sendbandwidth），其中<server_ip>表示对端的IP，对于我的环境来说，本端是192.168.217.130，那么对端就是192.168.217.128。

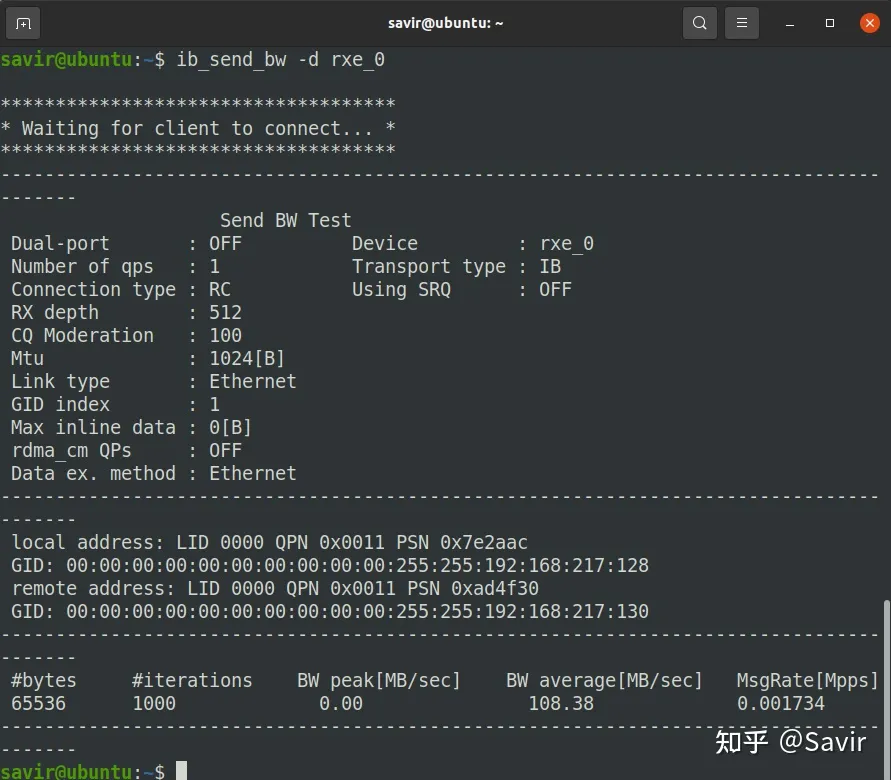

        两端的结果如下，Server端：

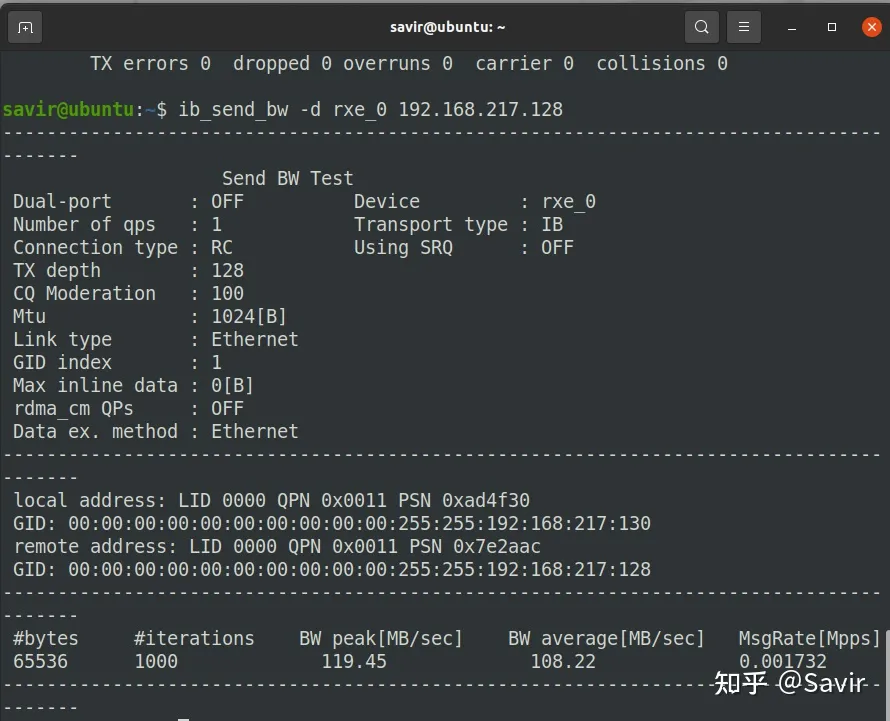

Client端：

        可以看到两端都打印出了一些测试信息以及最后的测试结果，也就是带宽信息。读者当前不必关心具体发生了什么，以及这些打印都是什么意思，只需要知道client端向server端发起了Send操作就可以了。以后我会展开讲perftest。

通过Wireshark抓包

        Wireshark是一个开源的抓包软件，我们以后会使用它来分析RoCE的报文。我已经附了下载链接，安装没什么注意事项，完成之后可能需要重启。

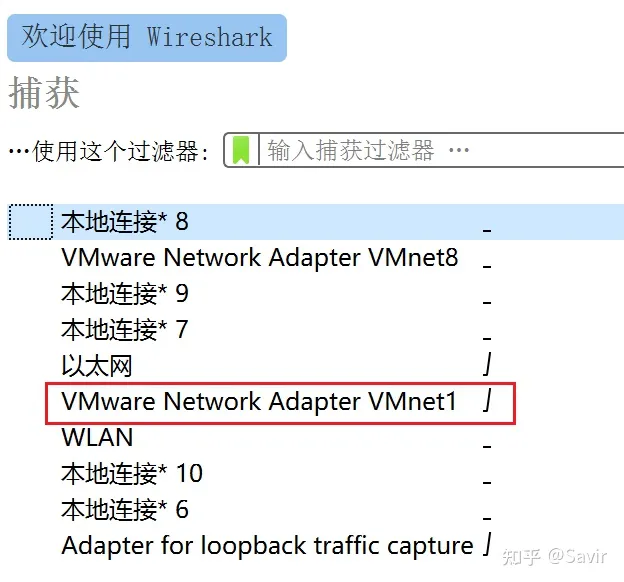

好了，万事具备，我们打开Wireshark，选择宿主机和两台虚拟机处于同一个子网的虚拟网卡VMnet1：

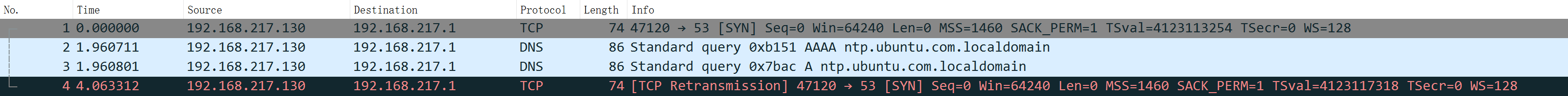

然后就自动开始抓包了，我们可以看到一些DNS和ARP报文：

如果此时我用一台虚拟机去ping另一台虚拟机，那么我们可以看到ICMP的报文：

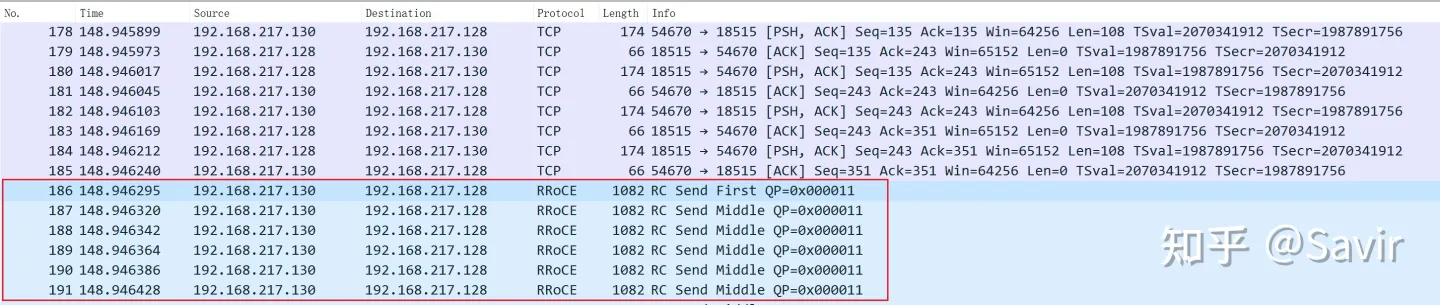

我们此时分别在两端再次上面的执行perftest示例，就可以在Wireshark中看到RoCE报文了：

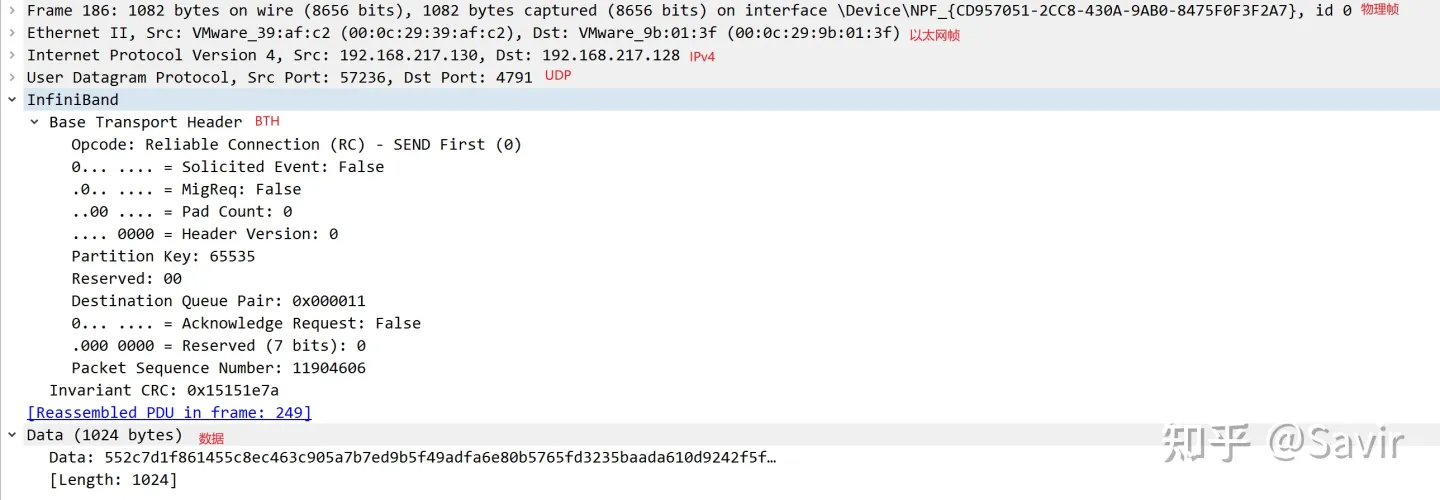

        其中RRoCE是Routable RoCE的意思，即可以被路由的RoCE，即RoCE v2。我们随便选中一个条目，下面的窗口中我们就可以看到每一层报文的内容了，非常清晰：

        上图从上到下分别是：物理层-->以太网链路层-->IPv4网络层-->UDP传输层-->IB传输层（BTH头和iCRC校验）-->数据。

        Wireshark非常强大，还可以解析CM建链的报文，我们会在后面的文章中进一步讲解和分析CM。

好了，本文就写到这，感谢阅读。读者如有疑问，欢迎在评论区讨论。

下期预告：CM协议的理论部分，目前还没完全理清楚，会需要比较长的时间完成，敬请期待。

参考资料

[1] IBTA对于Soft-RoCE的官方介绍文档. https://www.roceinitiative.org/wp-content/uploads/2016/11/SoftRoCE_Paper_FINAL.pdf

[2] OFA组织2017年年会时对于Soft-RoCE实现的介绍视频. https://www.youtube.com/watch?v=NumH5YeVjHU

[3] OFA组织2017年年会时对于Soft-RoCE实现的介绍材料. https://www.openfabrics.org/images/eventpresos/2017presentations/205_SoftRoCE_LLiss.pdf

[4] rdma-core软件仓对于如何使用Soft-RoCE的说明. https://github.com/linux-rdma/r
