【Unity】优化UGUI 滚动条ScrollRect（高效复用）

article/2025/10/11 13:56:27

最近忙于性能优化，深切体会到二八法则真是指导高(tou)效(lan)工作的有力武器。这个礼拜花了几天解决了一个实际问题：UGUI的ScrollRect加载太多物体的时候，第一次弹出界面会非常卡顿，而且不在界面里的内容依然会参与绘制(毫无意义的浪费…)。

demo1

ChangeLog

v1.03 终于支持了ScrollBar，支持直接创建
v1.02 Bug Fixes，无尽模式
v1.01 重构了好几遍，基本算重写了份…优化了拖动手感和回收部分的计算，增加了反方向滑动支持。升级至Unity 5.2的UGUI API
v1.0 这两天基于网上找的一份InfinityScroll代码，把这个功能做了。在加载时间和Draw Call上都提升显著，而且滑动的时候也没有卡顿

每个元素知道自己的序号，可以根据需要修改自己的内容、大小等信息。

此外支持了ScrollBar，支持横向、纵向及正反向。

demo1

在关闭Mask后可以看到，只有当需要的时候才动态实例化元素，使用完后回收。

demo3

介绍

最原始版本的代码是@ivomarel的InfinityScroll。我改到后来，基本和原始版没啥相同的了…

原代码使用了sizeDelta作为大小，但是这个在锚点不重合情况下是不成立的
支持了GridLayout
在启动时检查锚点和轴心，方便使用
修复了原代码在往前拖拽会卡顿的问题
优化代码，提升性能
支持反向滑动
支持ScrollBar (在无尽模式下不起作用; 如果元素大小不一致会出现滚动条瑕疵)

此外，我修改了Easy Object Pool作为池子，循环利用元素。

警告: 为了解决原始代码回拉卡顿的问题，我直接复制了一份UGUI中的ScrollRect代码，而没有继承。这是因为老的做法是在onDrag里停止并立即启动滚动，而我通过修改两个私有变量保证了滑动顺畅。所有我的代码都用==========LoopScrollRect==========这样的注释包起来，维护起来就像打patch了…

框架思路

和UGUI自带的ScrollRect有所不同，我拆分出了LoopHorizontalScrollRect和LoopVerticalScrollRect两个类，分别代表水平滚动条和水平滚动条。下面我们以LoopVerticalScrollRect为例，水平版本类似。

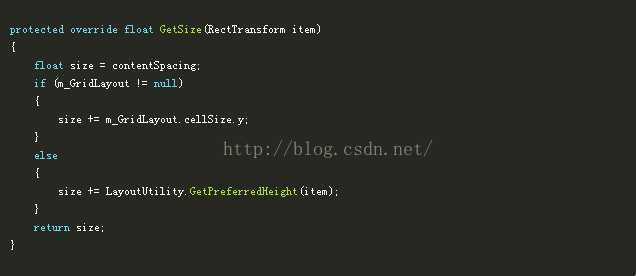

判定cell大小

LoopScrollRect要解决的核心问题是：如何计算每个元素的大小。这里我使用了Content Size Fitter配合Layout Element来控制每个cell的长宽，因此对于GridLayout直接取高度，否则取Preferred Height。需要注意的是，除了元素本身的大小之外，我们还要将padding考虑进去。

这个其实也是最核心的一个地方：在能够准确计算格子大小的基础上，后续工作就好实现了。

如何优雅的增删元素

对于每个ScrollRect，其实只需要考虑在头部和尾部是否需要增加或者删除元素。在这里以头部的各种情况为例进行解释，因为在正向滑动情况下，必须保证在修改元素之后整个ScrollRect内容显示一致不跳变；这些情况比尾部处理会麻烦一些。

NewItemAtStart函数实现了在头部增加一个(或一行，针对GridLayout)元素，并返回这些元素的高度；DeleteItemAtStart代表删除头部的一个元素。需要注意的是，在修改头部元素之后要及时修改content的anchoredPosition，这样才能保证整个内容区域不会因为多了或者少了一行而产生跳变。

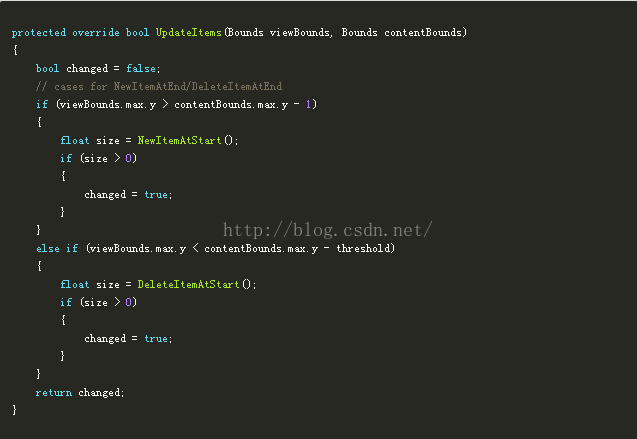

何时需要增删元素

这里需要有两个概念viewBounds和contentBounds：前者是指ScrollRect本身的大小，一般也对应Mask；后者是指ScrollRect里所有cell组成的内容部分的大小。在这个基础上就简单了：如果contentBounds的最上面比viewBounds的最上面要低，那么尝试在顶部增加元素；如果contentBounds的最上面比viewBounds的最上面高很多，那么尝试删除元素。

对象池交互

在新建cell和销毁cell的时候，使用对象池来避免内存碎片；同时这里使用了SendMessage来向每个cell发送必须的信息，保证数据的正确性。

滚动条相关

这块我其实是估算的，根据当前的长度和当前元素个数/总个数按照比例缩放，这个在所有cell大小一致的情况下是没有问题的；但是如果大小不一致我就无法得到精确结果，所以会产生一定抖动。我暂时没有更好办法，因为得到的信息就是不够用…

其他细节

我主要遇到了两个坑：

增加或者删除元素之后，有时候需要强行调用Canvas.ForceUpdateCanvases()刷新下
注意不要在Build Canvas过程中再次修改元素，从而再次触发Build Canvas…

使用示例

以竖直滚动条为例，介绍一下步骤。如果觉得麻烦的话，直接打开DemoScene复制粘贴就好 =w= 当然你也可以干掉EasyObjPool，自己控制生成和销毁。

准备好Prefabs
- 每个物体上需要贴上Layout Element并指定preferred width/height
- 贴上一个脚本接受void ScrollCellIndex (int idx) 消息，从而对每个位置的元素根据需要灵活修改

ScrollCell

在Hierarchy里右键，选择UI/Loop Horizontal Scroll Rect或UI/Loop Vertical Scroll Rect即可。使用Component菜单里的也是一样的。
- Init in Start: 启动时自动调用Refill cells初始化
- Prefab Pool: EasyObjPool物体
- Prefab Pool Name: 第二步中对应的Cell Prefab名字
- Total Count: 总共能有多少物体，范围0 ~ TotalCount-1
- Threshold: 两端预留出来的缓存量(像素数)
- ReverseDirection: 如果是从下往上或者从右往左拖动，就打开这里
- Clear Cells: 清除已有元素，恢复到未初始化状态
- Refill Cells: 初始化并填充元素

LoopVerticalScrollRect
